Как снять фару лада веста без снятия бампера

Как снять фару лада веста без снятия бампера

Выполнять снятие фары автомобиля необходимо в случае ее ремонта, доработок/тюнинга или для демонтажа последующих деталей кузова автомобиля. Перед началом работ нужно отсоединить клемму «масса» от аккумуляторной батареи.

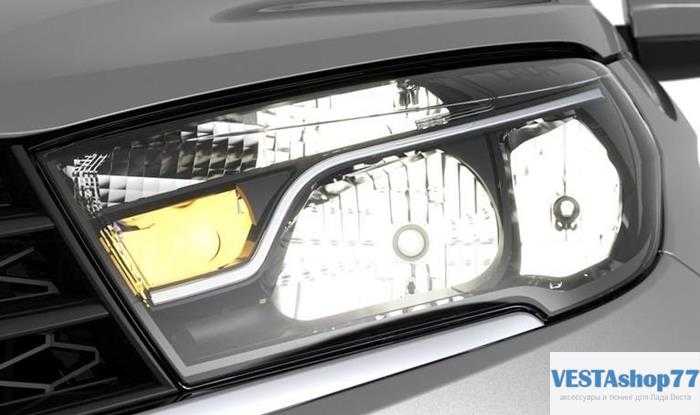

На автомобилях Lada Vesta и XRAY блок-фара имеет небольшие отличия, но процесс их замены аналогичен.

Снять бампер (на Весте, XRAY), отвернуть четыре болта (№1), крепления передней фары и отсоединить блок-фару от кузова автомобиля, используя ключ “на 10”.

Как снять фару лада веста без снятия бампера

Затем отсоединить колодки (№1 и 2) колодки с проводами и снять фару.

Как снять фару лада веста без снятия бампера

Установку блок-фары осуществляется в обратной последовательности. Проверьте, чтобы зазоры между фарой и кузовом были равномерными. Выполните регулировку фар с помощью винтов.

Схема крепления фары Lada XRAY:

Как снять фару лада веста без снятия бампера

Теперь блок-фару можно разбирать. А вам приходилось своими руками демонтировать передние фары Весты/XRAY? Какие сложности вы испытывали и были ли какие-то особенности в ходе работ? Напомним, дальнейшие инструкции по замене ламп и эксплуатации автомобиля можно найти в этой категории.

СодержаниеПоказать

Детали кузова Лада Веста

Кратко о чем эта статья: Как снять переднюю фару на Лада Веста и XRAY

Плафон освещения салона передний и задний – снятие / установка

При выходе из строя лампы общего освещения салона, а также ламп индивидуального освещения мест водителя и переднего пассажира плафон заменяют в сборе.

Установить автомобиль на рабочее место, застопорить ручным тормозом, выключить зажигание, отсоединить клемму “–” от аккумулятора (ключ “на 10”).

Вставить плоскую отвертку в паз между рамкой 1, рисунок 16-1, плафона освещения салона и обивкой 2 крыши с передней стороны рамки, аккуратно отжать рамку плафона освещения салона, вывести фиксаторы из зацепления и извлечь рамку из гнезда в обивке крыши.

Как снять фару лада веста без снятия бампера

Рисунок 16-1 – Плафон освещения салона:
1 – рамка плафона освещения салона;
2 – обивка крыши

Отвернуть два винта 1, рисунок 16-2, самонарезающих крепления плафона освещения салона (насадка Т20, отвёртка).

Как снять фару лада веста без снятия бампера

Рисунок 16-2 – Плафон освещения салона со снятой рамкой:
1 – винт самонарезающий;
2 – плафон освещения салона;
3 – обивка крыши

С помощью плоской отвертки через отверстие в задней части плафона вывести из зацепления с кузовом пружинный фиксатор 1, рисунок 16-3, и извлечь плафон 4 освещения салона из гнезда в обивке крыши автомобиля (отвёртка плоская).

Как снять фару лада веста без снятия бампера

Рисунок 16-3 – Снятие плафона освещения салона:
1 – фиксатор пружинный;
2 – колодка жгута проводов;
3 – гнездо под установку пружинного фиксатора;
4 – плафон освещения салона;
5 – фиксатор

Отсоединить колодку 2 жгута проводов от разъёма плафона 4 освещения салона и снять плафон.

Плафон освещения салона выполнен неразборным, и при выходе из строя отдельных его компонентов (лампы освещения салона, громкоговорителя, микрофона, кнопки включения функции), плафон заменяется в сборе.

Используется 20-ти пиновый черный разъем Molex 348240204 из серии Mini50 34824
Пины Molex 5600230448

Установку плафона освещения салона выполнить в порядке обратном снятию.

Задний плафон (освещение заднего ряда сидений)

Отсоединить клемму “-” аккумулятора (ключ 10).

Аккуратно отжать сбоку с помощью приспособления рамку 1, рисунок 17-1, плафона освещения, вывести фиксаторы из зацепления и снять рамку с плафона 2 (приспособление для демонтажа пластиковых и декоративных элементов кузова).

Рисунок 17-1 – Плафон освещения мест заднего ряда сидений с рамкой в сборе:
1 – рамка плафона освещения;
2 – плафон освещения мест заднего ряда сидений

Отвернуть два винта 1, рисунок 17-2, крепления плафона 2 освещения мест заднего ряда сидений (отвертка крестообразная).

Рисунок 17-2 – Плафон освещения мест заднего ряда сидений со снятой рамкой:
1 – винт крепления плафона;
2 – плафон освещения мест заднего ряда сидений

Извлечь плафон 1, рисунок 17-3, освещения мест заднего ряда сидений из гнезда в обивке 2 крыши.

Рисунок 17-3 – Снятие плафона освещения мест заднего ряда сидений:
1 – плафон освещения мест заднего ряда сидений;
2 – обивка крыши;
3 – гайка пружинная;
4 – колодка жгута проводов

Отжать фиксатор, отсоединить колодку 4 жгута проводов от разъема плафона и снять плафон освещения мест заднего ряда сидений (разблокировочный инструмент для разъемов).

При выходе из строя светодиода или кнопки включения замене подлежит плафон освещения мест заднего ряда сидений в сборе.

Установку плафона освещения мест заднего ряда сидений выполнить в порядке обратном снятию.

Передние и задние фары на Лада Веста иногда приходится снимать, чтобы выполнить какие-либо работы. Это может быть банальная полировка или кузовной ремонт, но в любом случае, нужно знать, как происходит снятие и установка.

Что нужно для снятия

Вначале, машину нужно установить на яму или эстакаду, так как перед снятием передних фар необходимо вначале демонтировать бампер. Снятый бампер заметно облегчает процесс демонтажа противотуманок. Лишь после этого передние фары на Lada Vesta можно будет снять с машины. Для всех этих мероприятий понадобятся:

Разумеется, откручивать лучше трещоткой с небольшим удлинителем размером 1/4. Также для снятия самой фары может понадобиться небольшая тонкая отвертка с плоским жалом. Она нужна для отключения электропроводов (разъема).

Для снятия задних фонарей на Весте понадобится длинная головка с трещоткой и удлинителем на» 8». Все остальные действия можно проделать без какого-либо инструмента.

Цена новых фар на Лада Веста

Замена оптического прибора не производится просто так. Скорее всего, фару нужно менять из-за механических повреждений, а заодно и поменять лампочки. Это может быть разбитое стекло или трещины.

В редких случаях прозрачный элемент выпадает, оставляя голый отражатель на кузове и лампы. В такой ситуации, автовладелец задумывается о покупке новых фар и фонарей. Цена выходит следующая:

Здесь указана стоимость оригинальных фар и это дорогое удовольствие. Существуют и дешевые аналоги, но качество их исполнения, а равно и свечения, будет на порядок ниже. Тюнинг-оптика будет стоить и вовсе – больше, чем оригинал, но зато отличается более красивым свечением, внешним видом и иным строением ходовых огней.

Цена бывших в употреблении фар будет в два раза ниже. Поэтому если стоимость ремонта ложится не на бюджет страховой компании, то имеет смысл приобрести фонарь или фары на авторазборе.

Снятие и установка передних фар на Весте

В данной процедуре нет ничего сложного. Достаточно соблюдать следующий порядок действий:

Все мероприятия нужно проводить аккуратно, чтобы не разбить целое стекло.

В процессе снятия запрещается подвергать оптику ударным нагрузкам. Это негативно сказывается на креплении стекла к корпусу, а также выводить из строя лампы, установленные в фару.

Как снять и установить задние фонари?

Снятие задних фонарей можно разделить на два этапа – это демонтаж оптики с крыла и снятие фонарей, расположенных на крышке багажника. Оба процесса нуждаются в отдельном рассмотрении.

Фонарь на крышке багажника

Выполните следующий порядок действий:

  • Снимите электрические разъемы 1.
  • Открутите гайки крепления 2.

Установка производится в обратной последовательности.

Фонарь на крыле

Снять фару можно не только для устранения каких-либо неисправностей, но и для банальной полировки, так как стекло со временем начинает мутнеть. Для полировки достаточно проделать следующие мероприятия:

Профилактика запотевания фар

Потеющие фары – явление нормальное. Но об этом знают не все автолюбители и начинают с проблемой бороться. Следует учесть, что ничего предпринимать не нужно. Влага в фаре Весты берется из воздуха в очень влажную погоду, когда этот воздух всасывается в горячий корпус оптики после поездки. Всасывание воздуха происходит через сапуны, как и испарение влаги в дальнейшем. Поэтому производитель настаивает на том, чтобы в данные процессы простые автолюбители не вмешивались. Машину следует эксплуатировать дальше и не обращать внимание на эту проблему.

Впрочем, есть способы, которые помогут избежать таких проблем в дальнейшем:

Что делать, если фара уже запотела? Как было сказано ранее – такую проблему следует игнорировать. Но есть действенные способы выгнать флагу из фары, например, нагреть ее промышленным феном. Тогда вода внутри станет газообразной и выйдет через верхние вентиляционные отверстия.

Если запотевание было вызвано разгерметизацией стекла, то его можно переклеить, удалив старый герметик и наклеив новый. Чтобы это сделать фару нужно разогреть и снять стекло, затем удалить старый герметик и проложить новый. После этого стекло приклеивают и заматывают изолентой. В таком виде фара должна пролежать сутки.

Заключение

Запотевание фар – это не неисправность, а особенность конструкции автомобиля, но, если вам мозолит глаза эта проблема, то достаточно прогреть стекло феном и оставить машину на ночь в сухом помещении. Тогда снимать фару с Лады Веста не придется.

Есть одна большая проблема – это риск сжечь блок электроники, что, кстати, и происходило со многими обладателями Весты. К примеру, если поставить в ДХО седана светодиоды, то через непродолжительное время они просто перестанут светить. Как правило, в подобных случаях осуществляется замена плавких предохранителей, которые в инструкции отмечены символами F16 и F17.

Однако под крышкой, которая закрывает блок предохранителей, их нету. В итоге все заканчивается сгоревшим блоком электроники, который приходится менять. Все дело в более высоком сопротивлении диодов, из-за чего блок электроники Весты не выдерживает.

Самое неприятное, что это не гарантийный случай, поэтому обращение в дилерский центр по гарантийной замене не поможет. Блок приходится покупать самостоятельно, причем он довольно дорог – далеко не всегда удается найти деталь даже за 8000 рублей, а иногда ценник за элемент доходит до 19000 рублей!

Причем подобная проблема может возникнуть не только из-за светодиодов. Если необдуманно подобрать и поставить комплектующие, получить в итоге перегоревший блок – более чем реально.

Вставляем наш провод в штатные клипсы для проводов. Таким образом мы его закрепим, он не будет болтаться внутри стойки и создавать посторонние шумы.

It-Technology, Cпециалист по электроэнергетике и электронике

Читайте также:  Предохранитель на магнитолу пассат б6 где находится

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Lada Vesta и 4 секретные функции в ней, о которых почти никто не догадывается — 4КОЛЕСА — 12 марта — 43630650421 — Медиаплатформа МирТесен Нажимаем на фиксатор рабочего цилиндра корректора фар и повернув цилиндр против часовой стрелки до упора вынимаем рабочий цилиндр корректора фар из корпуса блок-фары. Спрашивайте, я на связи!

Как снять плафон освещения салона? 4 вероятных неисправности

Скорее всего, контроллер цепи по каким-то причинам увидел параметр, воспринятый его логикой, как К/З. Скиньте клемму минусовую минут на 10.

Абы какие, просто подходящие по типоразмеру, светодиодные лампы могут не работать с вашим контроллером, нужно подбирать.

Какое освещение Вы предпочитаете

Как снять фару лада веста без снятия бампера
