Блок климата ваз 2110 ремонт

Отопительные системы в автомобилях зачастую выходят из строя именно зимой. В этот период печка эксплуатируется значительно чаще, а значит, проявляются все слабые стороны этого устройства. Часто выходит из строя блок управления печкой ВАЗ-2110, а также другие элементы системы. Сегодня мы уделим этому узлу отдельное внимание.

СодержаниеПоказать

Конструкция отопительной системы ВАЗ-2110

Она включает в себя три основных узла. Это блок управления печкой ВАЗ-2110, система воздуховодов, отопительный блок. Печка управляется посредством электронного блока. Он состоит из ручек, при помощи которых водитель выставляет необходимую температуру и интенсивность работы вентилятора.

Блок климата ваз 2110 ремонт

Также блок включает в себя температурный датчик. Что касается последнего, то он необходим для автоматического запуска печки, когда температура в салоне автомобиля понижается более чем на два градуса ниже установленной. Датчик оснащен небольшим вентилятором. Если перемещать ручку на контроллере в позицию А, тогда в отопительном блоке запускается небольшой электромотор, который управляет заслонкой. Сам датчик температуры в ВАЗ-2110 можно обнаружить на потолке, возле лампы освещения.

Еще один важный узел системы отопления – это воздуховоды. Они проходят непосредственно от самой печки, а у каждого канала своя отдельная функция. Так, центральные каналы предназначены для вентиляции салона.

Воздухораспределитель ответственен за подачу в салон прохладного воздуха для вентиляции или теплого – для отопления. Два других воздуховода предназначены для обогрева салона на заднем ряду. Остальные тоже предназначены для вентиляции. Два боковых канала обогревают зеркала и частично салон. Для обогрева ног водителя используются отдельные сопла.

Блок, ответственный за температуру

Центральный узел в системе печки – это отопительный блок. Главная его функция – непосредственно нагрев салона. Устроен этот блок следующим образом. Электрический двигатель с лопастями вентилятора нагнетает горячий воздух, три заслонки выполняют функцию рециркуляции и перекрытия/открытия каналов. Также имеется радиатор отопителя. На современных системах нового поколения теплообменники не оснащаются краном.

Блок климата ваз 2110 ремонт

Поэтому радиатор всегда нагрет, независимо от времени года. Производитель заявляет, что так получилось решить проблему с постоянными протеканиями крана. Кроме того, значительно ускоряется нагрев салона. Летом приточная вентиляция идет вне радиатора.

Типичные неисправности

Летом очень сложно обнаружить проблемы в работе печки. Она по своему назначению практически не используется. Когда приходит зима, вопрос эффективности отопительной системы более актуален. Рассмотрим типичные неисправности, с которыми чаще всего сталкиваются владельцы ВАЗ-2110. В случае серьезных проблем эффективным решением может быть только замена печки ВАЗ-2110.

Недостаток охлаждающей жидкости

Если механизм работает недостаточно эффективно, первым делом проверяют количество охлаждающей жидкости.

Блок климата ваз 2110 ремонт

Смотрят расширительный бачок: на нем есть советующие отметки, а на блоке системы – индикатор. Если жидкости мало, следует ее долить. Иногда даже после долива уровень ОЖ падает. Это может говорить о наличии протечек.

Модернизация заслонки на ВАЗ-2110

Неисправности с работой заслонки часто приводят к тому, что салон обогревается очень плохо и медленно. Виной всему блок управления печкой ВАЗ-2110. В контроллере возникают сбои. Устройство не подает команду на выдвижение заслонки. В этом случае рекомендуется проверить датчик температуры. Ручку контроллера устанавливают в крайнее положение и затем несколько раз выкручивают из левого положения в правое. Температуру воздушных потоков необходимо проверять рукой. Таким способом проверяется рабочее состояние датчика в одном из крайних положений ручки. Если поток воздуха меняет температуру при крайнем положении ручки, тогда датчик необходимо заменить. Если нагрев не меняется, причину ищут в других местах.

Проблемы с работой вентилятора

Об этом сообщит шум или сильный визг в процессе движения авто. Сначала нужно выяснить, в чем причина поломки вентилятора. В некоторых случаях отпадает нижняя часть на корпусе отопителя. Тогда на место устанавливают крючки, которые служат креплением.

Блок климата ваз 2110 ремонт

Однако чаще можно видеть сломанные выступы на корпусе блока отопителя. Здесь необходима замена корпуса. Еще одна причина – неравномерные коэффициенты расширения вала, если вентилятор сильно изношен. В этом случае специалисты рекомендуют выполнить замену мотора печки или его втулки. Иногда вентилятор шумит из-за шайб, с помощью которых устраняют осевые люфты. Элемент нужно снять и почистить. Шайбу заменить на фторопластовую, затем все хорошо смазать.

Если печка не работает на первой скорости

Каждая скорость вентилятора (кроме последней) подсоединена через отдельный резистор отопителя.

Блок климата ваз 2110 ремонт

Он расположен не на контроллере, а под жабо. Одна из причин невозможности работы на первой скорости – это неисправность резистора. Если не работает вторая скорость, то причина такая же. Но неисправности могут быть и из-за дефектов контактов на плате. Часто из-за высоких температур плата сильно нагревается. Как следствие, отходят контакты. Необходимо тщательно проверить всю плату. Более тщательно смотрят там, где подается питание.

Не работает третья скорость

Если третья скорость вентилятора последняя (такое есть на старых блоках), то она подключена без резистора. Неполадки могут заключаться в контактах САУО. Ниже мы поговорим более подробно о нем.

Замена САУО

Ремонту блоки управления не подлежат – их просто меняют на новые. Но прежде нужно убедиться, что причина именно в этом механизме. Вместо сломанного устанавливают исправный блок управления. Цена его составляет около 1500 рублей. Демонтируется элемент очень просто: достаточно снять кнопки, установленные рядом. И затем уже можно вытащить устройство. Ручки выставляются в нулевые положения и затем снимаются.

Блок климата ваз 2110 ремонт

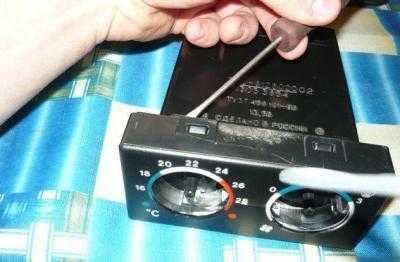

Затем отщелкиваются стекло и передняя крышка. Перед тем как снять блок управления печкой на ВАЗ-2110, выкручивают два винта спереди и один сзади. Затем плату можно вытянуть из корпуса и тщательно осмотреть на предмет ее целостности. Если есть повреждения дорожек платы, их необходимо восстановить. Последующая сборка выполняется в обратном порядке. Если не регулируется температура на блоке управления, тогда следует осмотреть всю плату. Там обязательно будут дефекты. Но перед тем как вытащить блок управления печкой на ВАЗ-2110, необходимо проверить блок предохранителей. Возможно, там плохой контакт.

Настройка температуры воздуха из отопителя

Выставить нужную температуру в салоне можно при помощи регулировочной ручки. Но для более точного результата и настройки в блоке имеется специальный винт. Для проверки точности регулировки температуры, закрывают все двери и окна. Размещают контрольный термометр в районе датчика.

Блок климата ваз 2110 ремонт

Затем элемент устанавливается в автоматический режим, а нагрев смотрят по градуснику. Сколько можно регулировать блок управления печкой САУО ВАЗ-21102 по времени? Процедура занимает не более получаса. Если через 15 минут фактические показатели температуры не будут соответствовать установленной, тогда блок снимают. Поворачивают по часовой стрелке регулировочный винт. Если вращать винт по часовой стрелке, то температура будет увеличиваться, если против – уменьшаться. Затем устанавливают элемент на место и проверяют правильность его работы. Что касается возможности ремонта неисправностей, то блок управления печкой ВАЗ-2110 нового образца ремонту не поддается (впрочем, как и старого). При серьезных неисправностях его меняют целиком. Тем более что стоимость невелика.

Итак, мы выяснили, почему не работает печка и как решить эту проблему.

#1 akrsandr

Всем доброго дня. Накрылся Блок управления отопителем ВАЗ 2110-2112 (без Автомтического управления скоростью вентилятора). Номер 2111-8128020.

Скорости вентилятора переключаются нормально, а вот тепла нет. На поворот рукоятки выбора температуры реакции никакой – дует во всех режимах холодный воздух. В «ЗР» писали ремонту не подлежит, и лучше купить новый. И все же. Кто сталкивался с точно такой же проблемой, и решил ее? Что следует поменять (схема на плате на первый взгляд не так-уж сложна) ?

Качественная работа печки автомобиля в зимнее время — это одно из главных условий для комфортного вождения. В отечественных транспортных средствах, даже в новых моделях, отопитель является одним из проблемных элементов, который очень часто выходит из строя. И если летом на это можно закрыть глаза, то в холода сразу же приходится принимать меры для устранения проблемы.

Для ликвидации неисправности для начала важно диагностировать, какой элемент отопительной системы автомобиля вышел из строя, и отремонтировать неработающий узел. Проще всего обратиться к специалистам за помощью, однако их услуги не очень дёшево оцениваются. Очень часто владельцы транспортных средств занимаются устранением неисправностей и ремонтом отопителя самостоятельно, так как отечественные автомобили отличаются высокой ремонтопригодностью.

В этой статье пойдёт речь о том, как диагностировать неисправность блока управления отопителем ВАЗ-2110 и отремонтировать его своими руками.

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

Блок климата ваз 2110 ремонт

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание.

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Блок печки и его функциональное назначение

Блок управления печки устанавливается в моторном отсеке, возле перегородки, отделяющей салон от подкапотного отсека. Система отопления этой модели обеспечена устройством испарителя, который расположен в климатической установке.

Блок климата ваз 2110 ремонт

Правильно настроенный электронный блок управления производит отопление салона:

Блок климата ваз 2110 ремонт

При установке автоматического режима происходит регулировка скоростной работой вентилятором, через блок управления:

Блок климата ваз 2110 ремонт

Примечание. Для подогревания поступающего воздуха конструкторами предусмотрена установка радиатора. Он расположен в специальном корпусе под приборной панелью в горизонтальном положении.

Читайте также:  Двигатель 1.6 Лада Веста Кросс - характеристики и недостатки

Движение воздушного потока для подогрева радиатором, регулируется заслонками. От их положения поток воздуха может проходить весь на подогревание или миновать его. Из-за отсутствия крана, в системе работы охлаждения двигателя воздух поступает на радиатор отопления, который всегда находится в нагретом состоянии. При такой конструкции обеспечивается быстрый набор температуры в системе.

Диагностика исправности и демонтаж блока управления печкой

Модуль САУО находится на центральной консоли машины и отвечает за правильный обогрев салона. Ремонт блока управления печкой ВАЗ-2110 требует определённых знаний в электронике, потому прежде, чем приступить к ремонту детали, надо определить, действительно ли проблема в самом электронном модуле.

Для этого надо изначально демонтировать агрегат и установить на его место заведомо исправную деталь. Возьмите блок САУО у друзей или в сервисном центре для диагностики отопительной системы вашего авто.

Прежде чем выполнять какие-либо работы в автомобиле, которые касаются электроники и проводки, отключите питание аккумулятора во избежание замыкания или перегорания электронных элементов.

Дальше можно приступать непосредственно к снятию агрегата, через который производится координирование функциональности печки. Для этого изначально демонтируются кнопки, которые находятся по бокам печки. Регуляторы отопителя обязательно надо переключить в нулевые позиции. Только после этого можно вытянуть модуль. Делать это надо очень аккуратно, так как к задней стороне агрегата подключены штекеры питания. Как только вы их увидите, их надо осторожно отсоединить, чтобы не повредить контакты. На этом демонтаж можно считать завершённым.

На штатное посадочное место устанавливается рабочий блок, и проверяется работа отопительной системы автомобиля. Если с новым агрегатом печка функционирует правильно, значит, неисправность в самом блоке САУО. В ином случае надо диагностировать другие элементы отопительной системы.

Принцип прохождения воздушного потока

Блок климата ваз 2110 ремонт

В зимний период, регулируемые заслонки направляют основной поток на обогрев ветрового стекла:

Ремонт блока управления отопителя ВАЗ-2110 своими руками

Если выяснилось во время диагностики, что проблема именно в модуле управления печкой, значит, его необходимо попытаться отремонтировать или установить новую деталь. Так как цена на новые электронные агрегаты довольно высокая, правильным решением будет произвести ремонт управляющей детали, тем более что для этого необходимы лишь базовые знания электроники, умение пользоваться тестером и паяльником при необходимости.

Прежде чем приступить к работе, надо разобрать блок управления отопителем. Для этого с демонтированного предварительно электронного модуля снимается с защёлок передняя крышка с регуляторами. Дальше отсоединяется специальная стеклянная накладка. С помощью отвёртки откручиваются два винта на передней панели агрегата и один на задней стенке. После этого верхнюю крышку модуля можно снять, делать это надо очень аккуратно, чтобы не повредить контакты внутри детали.

Внутри модуля имеются электронные дорожки, контакты и резисторы, которые отвечают за качественное функционирование контроллеров отопительной системы автомобиля. Надо провести осмотр всех контактов, электронных дорожек на плате, резисторов и перемычек. От высоких рабочих температур может сильно нагреваться плата, что повлечёт за собой отсоединение контактов. Особое внимание надо обратить на места подачи питания, произвести зачистку контактов. Если есть видимые повреждения электронной цепи, необходимо осуществить пайку повреждённых элементов. Параллельно с помощью тестера и омметра проверяется функциональность электронных элементов и резисторов, которые находятся на плате. При необходимости производится замена неработающих деталей на плате модуля САУО.

Блок климата ваз 2110 ремонт

После устранения неполадок блок управления отопителя собирается в обратном порядке и устанавливается на своё штатное место. Дальше надо подключить питание аккумулятора и проверить работу отопительной системы транспортного средства, при необходимости производится регулировка контроллера отопителя.

Кран отопителя ваз 2110

Блок климата ваз 2110 ремонт

Замена крана печки на ваз 2110

Существует вероятность того, что большинство пользователей автомобилей ВАЗ 2110 не смогут отыскать у себя в автомобиле данный кран. Он устанавливался на более ранних и вышедших недавно модификациях автомобиля, а потому, если модель приобретена не так давно, то данного механизма может и не быть в этом месте. Хотя, некоторым умельцам, удается устанавливать на свой автомобиль подобный механизм. Отопительная система является одной из тех, которая чаще всего поддается поломкам. Эта часть автомобиля позволяет управлять транспортным средством в разных погодных условиях с повышенным комфортом.

Блок климата ваз 2110 ремонт

Кран печки ваз 2110

Регулировка данного крана печки. осуществляется дистанционно. В версиях автомобилей ВАЗ 2101 – 2110 этот механизм является одним из самых часто ломающихся. После каждой поездки, необходимо постоянно наблюдать за его клапанами. Это необходимо для устранения утечек. Как только утечки обнаруживаются, необходимо моментально заменять оборудование.

Примечание. Именно этот факт и вынудил отказаться от краника производителей Ваз 2110. Но после модернизация крана, его вновь стали устанавливать.

Замена крана

Блок климата ваз 2110 ремонт

Ваз 2110 кран печки

Для выполнения работ по замене данного оборудования, необходимо иметь под рукой особый инструмент. Понадобится:

После того, как каждый инструмент будет готов, необходимо сразу же приступать к его замене. Для этой цели необходимо воспользоваться следующими методиками:

Краны отопителя ваз

Примечание: если происходит замена крана по причине недостаточной герметизации, то, скорее всего, охлаждающая жидкость уже вся успела стечь в салон автомобиля до того, как производится ремонт. Данную проблему можно обнаружить, если под ковриком пассажирского сидения имеется лужица той самой жидкости. Также, если в системе отсутствует охладительная жидкость, из печки будет поступать постоянно холодный поток воздуха.

Несомненным спутником утечки жидкости является присутствие специфического запаха в салоне.

Блок климата ваз 2110 ремонт

Кран на печку ваз 2110

Примечание: болты необходимо откручивать аккуратно, так как само крепление пластмассовое и малейший сбой в резьбе, может привести к большим осложнениям.

Блок климата ваз 2110 ремонт

Кран на печку электрический

Регулировка контроллера печки

Завод-производитель предусматривает обогрев салона до указанной температуры за пятнадцать минут с отклонением до двух градусов. Ручкой контроллера надо выставить комфортный температурный режим в салоне машины.

Чтобы проверить правильное функционирование печки, используйте обычный ртутный комнатный градусник. Если по истечении пятнадцати минут салон не прогрелся до необходимой температуры, контроллер необходимо отрегулировать.

Для этого вытяните обратно модуль управления печкой и вращайте регулятор температурного режима сначала до максимального значения, потом в обратную сторону. После проведения таких действий установите агрегат на место и ещё раз проверьте работу печки.

Параллельно надо произвести проверку работы заслонок отопителя. Если при переключении температурных режимов присутствуют посторонние звуки, тогда надо проверить состояние заслонок. Если холодный воздух поступает хорошо, а горячий почти не поступает — тогда неисправна нижняя заслонка. При отсутствии нормального потока холодного воздуха при хорошем поступлении горячего — проблема с верхней заслонкой. Причина может быть в деформации заслонок под действием воздуха разных температур. В этом случае лучше заменить штатные пластиковые заслонки алюминиевыми аналогами, которые более стойкие к температурным перепадам.

Подведём итоги

Неисправности блока управления печкой ВАЗ-2110 могут повлечь за собой как некорректное функционирование отопительной системы автомобиля, так и полный отказ работы печки. В холодную пору года это отразится не только на комфортном пребывании в салоне автомобиля, а и на безопасном вождении для водителя транспортного средства.

Ремонт блока управления печкой можно произвести собственными силами, имея базовые знания по электронике, желание работать и повышать свой комфорт.

Качественный ремонт и своевременные регулярные проверки блока перед наступлением холодов помогут вам сэкономить деньги на услугах по ремонту печки в сервисных центрах и покупке дорогостоящих элементов отопительной системы.

Блок климата ваз 2110 ремонт

Частенько у Ваз 2110 возникают проблемы с печкой, это их болезнь. Все это происходит из-за неправильной работы блока САУО. Перед тем, как приступить к ремонту, нужно понять по какой причине произошла поломка. Для этого подключаем заведомо исправный блок. Если с рабочим блоком САУО отопитель функционирует исправно, то проблема связана именно с ней. Демонтируем кнопки рядом с блоком отопителя, после чего устанавливаем регуляторы в нулевое положение и снимаем переднюю крышку и стекло.

Снимаем плату из пластикового корпуса и проверяем целостность всех дорожек, перемычек и резисторов. в конкретном случае не работала первая скорость отопителя, так как сломалась перемычка. Припаиваем ее с одной и с другой стороны. Сборка происходит в обратной последовательности. Все скорости вентилятора, кроме последней, подключены через дополнительный резистор отопителя, который находится под жабо. Одна из возможных причин, почему не работает первая скорость отопителя — это неисправность резистора. В зависимости от блока САУО этот дополнительный резистор делится на виды. Первый резистор РДО 2108-8101081 используется в самых старых блоках САУО, у которых было всего лишь две скорости.

Блок климата ваз 2110 ремонт

РДО 2110-8118022-01 инсталлируется на модифицированный отопитель, данный блок имеет три скорости. Самая распространенная причина поломки — перестают функционировать все скорости печки кроме максимальной. Происходит это из-за отсоединения термопредохранителя. Нужно всего лишь припаять его на место. Но если он будет отсоединяться и дальше, то нужно осмотреть моторчик, наверняка он берет слишком большой ток. РДО 2123-2118022 — это последняя версия, имеет 4 скорости и нет автоматического режима.

Определяем и устраняем причины

Если печка перестала правильно функционировать – это не значит, что сломалась вся система. Зачастую выход из строя одного из конструктивных элементов отопителя ведёт к её неправильной работе. Причин поломки может быть достаточно много, как и свидетельствующих об этом симптомов. Печка может дуть холодным воздухом, либо не дуть вообще. К наиболее распространённым причинам стоит отнести:

Отличительной конструкционной особенностью печки «десятки» считается отсутствующий краник отопителя. Такая система намного сложней в плане устройства, но и в разы эффективнее. Работа системы заключается в циркуляции охлаждающей жидкости по большому кругу с постоянным заходом в . Поступающий в салон автомобиля воздух регулируется заслонкой с приводом. Весь процесс возможен благодаря микродвигателю, который управляется в ручном, либо в автоматическом режиме. Если печка дует холодным воздухом, то неисправность следует искать именно в этих составляющих .

Если печка дует холодом, то первым делом необходимо убедиться в том, что привод изменяет положение заслонок или пытается это сделать. Чтобы проверить работоспособность устройства достаточно включить зажигание и начать вращать переключатель. Во время вращения переключателя положений убедитесь в том, что микродвигатель работает, а сами заслонки перемещаются. Если этого не происходит, то необходимо полностью демонтировать печку.

Читайте также:  Как снять обшивку задней двери лада веста седан видео

Первые серии ВАЗ-2110 включали в себя отопители салона с пластиковыми заслонками. После производитель стал оснащать печки металлическими экземплярами, они более надёжны, и не так часто заклинивают, как пластиковые. Под воздействием высоких температур пластиковые заслонки медленно деформируются. Именно деформация способствует их заклиниванию.

Если заклинит одну заслонку, то горячий воздух в салон поступать не будет. Кроме их заклинивания также возможно загрязнение пылью, образование ржавчины на металлических элементах. Всё это препятствует свободному перемещению заслонок. Работают ли эти элементы исправно или нет, можно понять во время их перемещения. Неисправные заслонки во время своего движения издают посторонние звуки. Решается проблема довольно просто, но необходимо полностью разбирать печку, ремонтировать заслонки с помощью подручных средств, либо полностью их заменять.

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка. В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя. То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

После проведенных манипуляций вы наконец сможете заменить заслонку.

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Меняя заслонку, не забудьте проверить функциональность привода.

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

По какой же причине не работает заслонка печки

Вначале зимы случилась таки у меня поломка. Неисправность десяточного отопителя, за многие годы ставшая уже «стандартной» — дует только холодным (или дует только горячим), на положение рукоятки задатчика температуры не реагирует.

Немного теории. Отопитель десятого семейства устроен таким образом, что кран подачи охлаждающей жидкости (ОЖ) в радиатор отсутствует, а управление температурой воздушного потока осуществляется воздушной заслонкой (улица/радиатор). Т.е. ОЖ в радиатор печки подаётся всегда.

И сразу к практике. Первым делом снимаем центральные сопла, передвигаем рукоятку направления потоков воздуха максимум влево (положение — всё в салон) и смотрим как ведёт себя заслонка. Включаем зажигание, меняем положение задатчика температуры с «минимум» (синяя точка) на «максимум» (красная точка). Заслонка не шевелится? В 99% случаев виноват заклинивший микромоторедуктор (далее — просто редуктор) заслонки отопителя. Бывает ещё разламывание посадочного гнезда заслонки, если она (заслонка) пластиковая, такую неисправность можно определить на слух — слышно как работает редуктор, но заслонка не меняет положение, иногда слышны щелчки проворачивания квадратного вала в посадочном гнезде. В моём отопителе (нового образца, без рециркуляции) заслонка стоИт металлическая, значит винить в несправности можно редуктор или блок системы автоматического управления отопителем (далее — САУО). Датчик температуры воздуха в салоне (на потолке) можно не беспокоить, в положениях рукоятки температуры «минимум» и «максимум» показания этого датчика не учитываются.

Мне «повезло» и на зиму редуктор переклинило в горячем положении. С наступленим тепла ездить стало невыносимо, зато появилась возможность заняться ремонтом.

Для справки — правильные положения заслонки: минимум (холодно, синяя точка)

Блок климата ваз 2110 ремонт

максимум (горячо, красная точка)

Блок климата ваз 2110 ремонт

К слову сказать, если отключить потолочный датчик (внутрисалонной температуры), то блок САУО переключится в аварийный режим, авторегулировка отключится и рукоятка температуры будет задавать положение заслонки напрямую. Кстати, некоторым такой режим работы нравится, олдскул, так сказать 8)

Если заслонка послушно переводится в положение «максимум», а из отопителя дует холодный или чуть тёплый воздух — нужно копать в направлении радиатора (воздушная пробка), трубок (забились герметиком или отложениями), проверить уровень тосола в расширительном бачке (если низкий, то тосол в системе «не достаёт» до печки).

Довольно просто проверить работу блока САУО. Подаёт ли САУО управляющее напряжение на моторчик редуктора?

Блок климата ваз 2110 ремонт

Подсоединяем тестер к клеммам х1.2(розовый) и х1.8(коричневый). Включаем зажигание (повторять больше не буду, просто имеем ввиду, что САУО работает только при включенном зажигании). При переводе рукоятки температуры в крайние положения, на 10-15 секунд должно появиться управляющее напряжение 10В. Также при каждом переводе рукоятки температуры в крайние положения, полярность управляющего напряжения должна меняться. Если напряжение вообще отсутствует, значит неисправен контроллер САУО.

Внимание! Ни в коем случае не замыкайте эти контакты и не подавайте на них напряжение (например плюс аккумулятора). Этим вы убьёте выход операционного усилителя САУО, рассчитанного всего на 1А, и попадёте на ремонт или замену блока. Стоит отметить, что блоки старого образца (несколько видов, все с автоматической скоростью, с буквой «А», у рукоятки скорости — четыре или пять положений) между собой взаимозаменяемы, но не взаимозаменяемы с блоком нового образца (без буквы «А», пять положений скорости — «0-1-2-3-4»).

Если отопитель работает только в крайних положениях или вы подозреваете, что редуктор работает, а его вал проворачивается в гнезде заслонки, то легко проверить исправность датчика положения заслонки. При переводе рукоятки температуры в крайние положения сопротивление между контактами х1.1(зелёный) и х1.4(голубой с пурпурной полосой) должно меняться. Пределы зависят от типа САУО и применяемой с ним модели микроредуктора, для нового образца 5 КОм (горячо) — 1.2 КОм (холодно), для старого 800 Ом (горячо) — 3.2 КОм (холодно). Если сопротивление вообще отсутствует или вал редуктора вращается, а сопротивления не меняется, то неисправен датчик положения заслонки. Поменять его можно в сборе с микроредуктором или переставить с редуктора такого же типа.

Итак: контроллер САУО работает, выдаёт микромоторедуктору управляющее напряжение, а заслонка положения не меняет. Снимаем дворники, откручиваем указанные стрелками шурупы, две гайки по бокам, аккуратно выводим пластмассовый зацеп из отверстия в кузове, снимаем жабо.

Блок климата ваз 2110 ремонт

Для удобства последующих снятий/установок жабо, разрезаем трубку подачи омывайки и вставляем в неё пластиковый соединитель, в качестве которого я использовал кусочек трубочки от баллончика с монтажной пеной.

Блок климата ваз 2110 ремонт

Редуктор на корпусе отопителя, слева от вакуумника.

Блок климата ваз 2110 ремонт

Снять его можно без демонтажа всего отопителя. Редуктор крепится на трёх шурупах и откручивается двумя способами: очень короткой или очень длинной отвёрткой. Если длинной отвёрткой, то её длины должно хватить что бы разместить её над вакуумником. Я откручивал короткой отвёрткой. Как только вал редуктора выйдет из гнезда заслонки, она (заслонка) упадёт в положение «холодно».

Блок климата ваз 2110 ремонт

Блок климата ваз 2110 ремонт

Блок климата ваз 2110 ремонт

Разбираем редуктор. Аккуратно, тонкой отвёрткой освобождаем зацепы, толстой помогаем половинкам разойтись.

Блок климата ваз 2110 ремонт

Вставляем в разъём моторчика провода с питанием от САУО. Проверяем, крутится ли он вообще?

Блок климата ваз 2110 ремонт

В любом случае разбираем микромотор, для чего аккуратно отгибаем опрессованный в двух местах бортик.

Внимание! Что бы не поменять моторчику полярность, отмечаем положение крышки относительно корпуса.

Блок климата ваз 2110 ремонт

Блок климата ваз 2110 ремонт

Блок климата ваз 2110 ремонт

Если моторчик дохлый — пытаемся найти обрыв, если живой — смазываем. Смазываем так же все валы и шестерёнки редуктора. Я использовал силиконовую смазку, т.к. она не реагирует с пластмассой и имеет весьма широкий температурный диапазон (от -40 до +400). Собираем и опрессовываем моторчик, соблюдая нанесённые метки. Подключаем к редуктору разъёмы, не устанавливая на место проверяем работу.

Читайте также:  Chevrolet Lacetti хэтчбек 1.6 (L44; L44(96CUL4); F16D3; LXT)

Блок климата ваз 2110 ремонт

Вал поворачивается? Всё ОК!

Для того, что бы поставить редуктор на место, нужно вставить его вал в гнездо заслонки. Т.к. в отсутствии редуктора заслонка падает, делается это из положения «холодно». Тут есть небольшой нюанс. Из-за необходимости плотного прилегания заслонки в крайних позициях, вал в этих положениях на снятом редукторе проворачивается на чуть больший градус. Иначе говоря, что бы установить редуктор на место, нужно немного повернуть вал в «тёплую» сторону.

Для этого, при выключенном зажигании, устанавливаем температуру на «горячо», затем на 1 секунду включаем зажигание. Лезем под жабо, смотрим, входит ли вал и возможно ли закрепить редуктор в крепёжные отверстия? При необходимости ещё «доворачиваем» вал кратковременным включением зажигания. Если перестарались, возвращаем вал в положение «холодно» и повторяем танцы с зажиганием. После установки проверяем работу. Только убедившись что всё работает как надо, ставим жабо на место.

Транспортные средства концерна ВАЗ имеют один глобальный минус — печка машины. Несмотря на то что на автомобилях ВАЗ-2110 уже учтены некоторые недоработки в системе отопления, ситуация с распределением воздуха остаётся на недостаточном уровне.

Часто с наступлением холодов водители сталкиваются с проблемой некачественной работы отопительной системы автомобиля или с полным её отказом. Решать непредвиденную ситуацию приходится в срочном порядке, так как неправильное функционирование отопителя причиняет значительный дискомфорт для водителя и пассажиров и снижает показатель безопасного вождения.

Блок климата ваз 2110 ремонт

Печка, установленная на приборной панели автомобиля ВАЗ-2110

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками.

Диагностика работы заслонки печки

В большинстве случаев неполадки печки проявляются с приходом холодов, когда она является одним из главных атрибутов, обеспечивающих комфорт в салоне транспортного средства. Распространённой проблемой в печках десяток является неправильное распределение потоков тёплого воздуха, который поступает в салон автомобиля. Нередко возникает ситуация, когда печка не реагирует на переключение температурных режимов и подаёт только холодный или только горячий воздух. И первый, и второй вариант приносит значительные неудобства для водителя.

Чаще всего при таких обстоятельствах виновником происходящего является заслонка отопителя ВАЗ-2110. Десятки, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Они укомплектованы пластиковыми заслонками, которым свойственно деформироваться от высоких температур. А также очень часто разрушается посадочное гнездо задвижки, что делает управление ею практически невозможным. При заклинивании задвижки в одном положении в салон подаётся только горячий или холодный воздух. Если, к примеру, в сторону лобового стекла поступает тёплый воздух, а к ногам водителя и пассажиров горячий, следовательно, заслонка не полностью открывается. В ситуации, когда задвижки совершенно не двигаются, надо проверять микроредуктор — приводной механизм детали.

Если проблема с самой заслонкой отопителя, тогда при переключении режимов будут слышны своеобразные щелчки, которые свидетельствуют о проворачивании её вала. В этом случае ремонт заслонки практически невозможен, необходимо заменить её новым изделием. В этих целях лучше приобрести вместо штатной пластиковой задвижки с поролоновым уплотнителем аналогичное изделие нового образца. Модернизированные заслонки изготовлены из металла и имеют резиновый уплотнитель. Заслонка нового образца отличается высокой стойкостью к высоким температурным режимам, более плотно прилегает к корпусу отопителя, благодаря усовершенствованному уплотнителю из резины.

Следующий элемент, который может влиять на работу задвижки — микроредуктор, управляющий её тягами. Если неслышно при переключении температурных режимов с помощью регулятора традиционного звука хода заслонок, тогда причиной может быть микроредуктор привода. При поломках он подвергается замене, потому что восстановление его работоспособности не даст долгосрочных результатов.

Ремонт заслонки печки ВАЗ-2110

Ремонт заслонки производится только в ситуации, когда её перекосило или заклинило в определённом положении. Назвать это ремонтом очень сложно, это чаще всего вынужденная мера продления на короткий промежуток времени её функционирования. Если проблемы с задвижкой или её приводом имеются, то в скором времени всё же придётся разбирать печку и производить замену вышедших из строя деталей.

Ремонт заключается в установке задвижки на штатное посадочное место. Для этого разбирать полностью отопитель не потребуется. Достаточно при включённом зажигании попробовать с помощью ручной регулировки попытаться усадить задвижку на посадочное место. А также можно снять дефлектор и рукой попытаться активировать заслонку. Если она начала двигаться, значит, у вас получилась временная мера по устранению неисправности. Однако, как ранее было указано, это условное устранение проблемы. В случае заклинивания детали, в скором времени предстоит её замена, так как печка правильно функционировать не будет.

Блок климата ваз 2110 ремонт

Местонахождение заслонки печки автомобиля ВАЗ-2110

Если после восстановления производительности заслонки при включённом зажигании есть возможность только ручного управления задвижкой, тогда источником поломки является микроредуктор.

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства. Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки. Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Блок климата ваз 2110 ремонт

Ремонт и замена заслонки автомобиля ВАЗ-2110

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки. Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Ремонт привода заслонки печки

При замене заслонки печки ВАЗ-2110 одновременно необходимо произвести работу по проверке и, по необходимости, ремонту или замене микроредуктора отопителя. Он находится под накладкой ветрового стекла, там, где располагается вакуумный усилитель. Для его демонтажа необходимо снять два разъёма — микроредуктора и моторчика, а также открутить крепёжные винты. После этого из микроредуктора извлекается мотор и проверяется его работа путём подключения к блоку управления печкой. Если он неисправный, тогда нужно заменить деталь новым изделием. Возможен и ремонт моторчика, однако, только в крайне редких случаях.

В микроредуктор устанавливается рабочий моторчик и производится его монтаж на штатное посадочное место. Делать это необходимо очень внимательно, чтобы штифт мотора правильно зашёл в разъём рычага на задвижке отопителя.

После установки необходимо проверить движение рычагов привода заслонки, поворачивая регулятор температурных режимов в салоне транспортного средства. После проверки хода рычагов необходимо произвести сборку всех демонтированных элементов в обратном порядке.

Нарушение функционирования заслонки отопителя ВАЗ-2110 — распространённая неисправность, особенно в транспортных средствах с печками старого образца. Поломка в большинстве случаев обусловлена качеством пластиковых заслонок, которые очень часто подвергаются деформациям. Ремонт и замену задвижки печки ВАЗ-2110 возможно произвести своими руками без помощи профессионалов. Перед началом работы надо понимать, что для качественного ремонта и восстановления прежней функциональности отопительной системы предстоит полный демонтаж печки.

Несмотря на трудоёмкость предстоящих работ, результат порадует водителя и пассажиров теплом и уютом в салоне транспортного средства. Качество выполненный ремонт заслонки печки и её привода гарантирует стабильную работу отопительной системы автомобиля в любое время года.

Не работает печка ваз 21110

Каждый ответственный водитель перед наступлением холодов проводит профилактические осмотры и, при необходимости, ремонтирует отопительную систему автомобиля. Проблемы с отопителем в зимние периоды отрицательно сказываются не только на комфорте пассажиров и водителя в салоне транспортного средства, а и негативно влияют на безопасность во время вождения.

Особенно часто проблемы с печкой возникают в автомобилях отечественного производства. Не исключением являются и новые модели концерна ВАЗ. В этой статье рассмотрим, как диагностировать и устранить причины некачественного функционирования печки на ВАЗ-2110.

Оцените статью!
Поделиться
Похожие записи
Комментарии:
Комментариев еще нет. Будь первым!
Имя
Укажите своё имя и фамилию
E-mail
Без СПАМа, обещаем
Текст сообщения
Отправляя данную форму, вы соглашаетесь с политикой конфиденциальности и правилами нашего сайта.
