Штатная магнитола Лада Веста — цена, замена, подключение и распиновка

Почти на всех современных автомобилях с завода идут мультимедиа системы с дисплеем, которые многофункциональны и удобны в использовании. К таким ММС можно дополнительно подключить камеру заднего вида, смотреть видео, пользоваться навигационной системой. В простых комплектациях чаще всего такие опция отсутствует, поэтому штатная магнитола Лада Веста идет без дисплея. Однако для комфортного прослушивания музыки и радио ее будет вполне достаточно.

Магнитола располагается в центре передней панели и гармонично вписывается в общий дизайн салона. Даже сама магнитола сделана с использованием ИКС дизайна, о чем говорят икс-образные вставки под алюминий вокруг кнопок RADIO и AUDIO. Радует, что дизайнеры проработали даже такие незначительные мелочи.

Основные функции и возможности штатной магнитолы Лада Веста

Во-первых, магнитола на 100% выполняет свое предназначение – проигрывает музыкальные файлы и радио. Музыку можно слушать через AUX, SD-карту или через устройства с USB, которые могут быть подключены как файловый накопитель. Также можно соединить магнитолу через Bluetooth с телефоном и вывести музыку на динамики авто.

Во-вторых, магнитола отображает на монохромном дисплее время.

В-третьих, она обладает функцией Hands free.

Как Вы видите, магнитола обладает всеми необходимыми функциями для комфортного прослушивания звука.

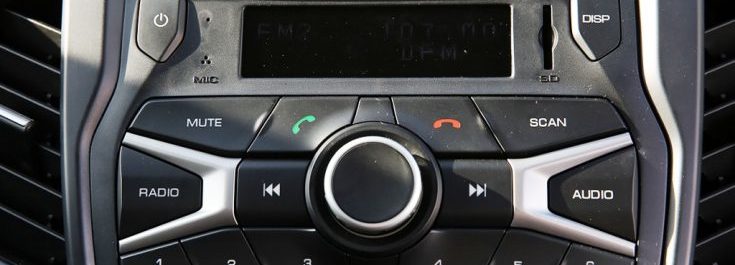

Элементы управления штатной магнитолой Лада Веста

В привычном для всех месте – в левом верхнем углу магнитолы располагается кнопка включении и отключения магнитолы.

Правее от нее находится микрофон для общения при включенной функции Hands free, а также кнопка Reset для сброса настроек девайса. Еще правее расположен монохромный дисплей, служащий для вывода различной информации – названия трека, радиостанции и ее частоты, время и т.д. В общем, тут все то, что мы привыкли видеть и ожидать от дисплея магнитолы.

Правее магнитолы находится слот для SD-карты и клавиша отображения часов DISP.

В нижнем ряду мы можем наблюдать кнопки:

MUTE – отключение звука
Зеленая и красная трубки – принять и отклонить вызов,
SCAN – многофункциональная клавиша.

Еще чуть ниже мы видим клавиши RADIO и AUDIO, которые выполняют функции переключения режимов воспроизведения – либо радио, либо аудио с носителя информации.

В самом центре магнитолы находится шайба для прокрутки различных функций, но чаще всего она используется для увеличения или уменьшения громкости.

Ниже находятся клавиши с цифрами от 1 до 6. Они используются для быстрого перехода к сохраненным радиостанциям. Кроме этого, в режиме аудио они могут быть использованы для других целей. Так, например клавиша 1 может листать папки на флеш-карте.

Штатная магнитола Лада Веста цена

Случается так, что установленная магнитола выходит из строя, поэтому срочно требуется узнать цену на данное изделие. Цена штатной магнитолы Лада Веста равняется примерно 13-35 тысяч рублей. Сейчас Вы, наверное, думаете, почему такой разбег в стоимости? Давайте я попытаюсь Вам объяснить.

Дело в том, что данный девайс выпускается под маркой ИТЭЛМА. Вы должны знать эту марку по системе Е-ГАЗ, которая ставится на АвтоВАЗ, а также по ряду ЭБУ, которые ставятся на автомобили Лада. Теперь вернемся к сути нашего разговора. Оригинальный артикул штатной магнитолы 8450007949.

Если Вы будете заказывать товар через интернет, то можете найти эту магнитолу под этим артикулом. Но производители будут разными. Если это ИТЭЛМА, то цена будет 12-14 тысяч рублей. А если LADA – уже 34-36 тысяч. Хотя внутри коробки будет одно и то же изделие. Такие вот дела. Небольшой лайфхак как купить оригинальную штатную магнитолу Lada Vesta со скидкой.

Купить штатную магнитолу Лада Веста

Покупку штатной магнитолы Лада Веста можно осуществить либо у официального дилера, заехал в любой автосалон. Либо же можно воспользоваться сторонними автомагазинами. Мы рекомендуем делать покупки через интернет. Для поиска можно использовать артикул 8450007949. Покупки в интернете позволяют сэкономить от 10 и до 40% от стоимости товара. В пересчете на деньги получится очень хорошая экономия.

Если же Вы хотите сэкономить еще больше, то можно прибегнуть к поиску магнитолы на специализированных форумах или досках объявлений типа Авито.ру. Таким способом можно сэкономить внушительную сумму. В нашем случае заводская магнитола чаще всего продается из-за ненадобности. Многие автовладельцы меняют ее на более продвинутую, чтобы получить лучшее качество звучания аудиосистемы. Давайте попытаемся найти выгодные предложения.

Замена штатной магнитолы Лада Веста

Если штатная магнитола Лада Веста Вас чем-то не устраивает, то ее всегда можно заменить. Благо сейчас в продаже можно найти все что угодно. Самым простым вариантом будет установка мультимедиа системы от более дорогих комплектаций модели, а в частности подойдет Мультимедийный центр DVM 2117 iQ с ПО Навител. Его можно заказать у официалов по цене около 35 тысяч рублей. Или же найти на том же авито. Можно также воспользоваться артикулом 99999021174700 и заказать данную систему в интернет-магазине. В двух последних случаях получится прилично сэкономить.

Но, к сожалению, не все могут или хотят тратить на ММС 30-35 тыс. рублей. Для тех, кто хочет сэкономить, но получить полный функционал мультимедийной системы Лада Веста, есть выход. На автомобиль Лада Веста можно установить практически любую 2DIN магнитолу. Для этого потребуется только докупить специальную рамку, которую также можно найти в специализированных интернет-магазинах. Выглядит эта рамка вот так:

А сейчас мы предлагаем Вам ознакомиться с тремя лучшими по соотношению цена и качесто магнитолами, которые можно без проблем установить на Лада Веста вместо штатной. Итак, поехали.

1. AD-UNI707 – это китайская магнитола, которую можно найти на АлиЭкспресс. Вот ссылка на товар. Ее преимуществом является работа на ОС Android 6.0, наличие 7-дюймового дисплея с разрешением 1024х600 пикселей, 1 ГБ памяти. Цена данного девайся составляет примерно 13 тысяч рублей. Плюс ко всему данная магнитола органично вписывается в дизайн салона. Как работает – смотрим на видео.

2. MEKEDE MKD – это еще одна китайская магнитола. Стоит она около 16 тысяч рублей, но рассчитана под автомобили Лада Веста, т.е. не надо будет мудрить с рамками. Можно сразу взять эту магнитолу и установить вместо штатной. Она полностью подойдет в посадочное место. Она также работает на ОС Андроид, имеет дисплей размером 8 дюймов и встроенную память 2 ГБ. Разрешение экрана также, как и у предыдущей – 1024х600. Как работает – смотрим на видео.

Заказать можно тут: ссылка

3. 7021G. И снова на связи Китай. Очередная магнитола с АлиЭкспресс. Кажется, что китайцы впереди планеты всей. Ищем нужную электронику и обязательно попадаем в Китай. Но вернемся к нашей магнитоле. 7021G – это самый бюджетный вариант, для тех, кто хочет получить стандартный набор функционала для таких устройств и дисплей, на котором будет что-то видно. Итак, 7 дюймов, 800х480, ОС Windows CE6. Как работает – смотрим на видео.

Заказать можно тут: ссылка

Настройка радио в магнитоле Лада Веста

Радио в штатной магнитоле Лада Веста работает в трех диапазонах — FM, AM и УКВ. Внизу магнитолы находятся шесть клавиш, которым можно присвоить определенную волну. В FM диапазоне частот можно сохранять до 18 радиостанций. Искать радиостанции можно как в ручном режиме, так и в автоматическом.

Распиновка штатной магнитолы Лада Веста

Для того, чтобы понять какой провод или контакт магнитолы за что отвечает, мы обратимся к помощи схемы. Стандартная распиновка штатной магнитолы Лада Веста выглядит следующим образом:

Штатная магнитола Лада Веста подключение

Если речь идет о заводской проводке, то подключение штатной магнитолы Лада Веста должны пройти без проблем. Вам нужно лишь правильно вставить фишки на тыльной стороне магнитолы и собрать все на место. Схема подключения в упрощенном виде выглядит вот так:

ISO 1 – подключается фишка с силовыми проводами для питания магнитолы.
ISO 2 – фишка с проводами на динамики.
USB 3 – выход на разъем USB. Нужен для того, чтобы Вы смогли слушать музыкальные файлы с флешки.
Антенна 4 – разъем подключения антенны для радио.

Под номером 5 находится сама магнитола, если Вы не поняли.

Производитель штатной магнитолы Лада Веста

Если Вы внимательно читали нашу статью, то могли прочитать выше, что производителем штатной магнитолы Лада Веста является ИТЭЛМА. Ищется по артикулу 8450007949.

На этой ноте пора заканчивать нашу статью, так как она получается довольно таки длинной. Спасибо, что дочитали до конца. До новых встреч на нашем сайте.

Источник

Разъемы, схема и распиновка мультимедийной системы LADA EnjoY Pro

С 2021 года на семейство Lada Vesta, XRAY, Granta завод начал устанавливать новую интеллектуальную мультимедийную систему (ММС) LADA EnjoY Pro. Далее представлена принципиальная схема подключения ММС и назначение контактов разъёмов ММС.

LADA Vesta с EnjoY Pro

Разъемы ММС LADA EnjoY Pro:

Разъём «X1» (20 контактов)

• А2 Громкоговоритель передний левый («+»)
• А3 Громкоговоритель передний левый («-«)
• А4 Громкоговоритель задний левый («+»)
• А5 Громкоговоритель задний левый («-«)
• А7 BTP/SYS ON
• А11 Громкоговоритель передний правый («+»)
• А12 Громкоговоритель передний правый («-«)
• А13 Громкоговоритель задний правый («+»)
• А14 Громкоговоритель задний правый («-«)
• A17 Клемма «15» Замка зажигания
• А19 Клемма «30» АКБ
• А20 «Масса» («-«)

Разъём «X2» (40 контактов)

• B1 Микрофон, вход 1
• B2 Микрофон +5В
• B8 Вход управления подсветкой +12В
• B11 Питание антенны, +12В
• B12 Питание камеры заднего вида GND
• B13 Питание камеры заднего вида +6В
• B15 Кнопка управления на руле («L1»)
• B16 Кнопка управления на руле («L0»)
• B18 LCAN-M H END
• B19 LCAN-M H
• B20 Vehicle CAN H
• B21 Микрофон, вход 2
• B22 Микрофон GND
• B24 MUTE, +12В
• B32 Камера заднего вида — сигнал
• B33 Камера заднего вида — GND
• B34 Кнопка управления на руле («IN2»)
• B35 Кнопка управления на руле («IN1»)
• B36 Кнопка управления на руле («IN0»)
• B38 LCAN-M L END
• B39 LCAN-M L
• B40 Vehicle CAN L

Разъём «X3» (5 контактов)

Разъем «X4» (5 контактов)

Разъемы «X8» (2 контакта)

Разъемы «X9» (2 контакта)

Разъемы «X10» (2 контакта)

Принципиальная схема подключения ММС автомобилей VESTA: 37A – громкоговоритель задний левый; 38A – громкоговоритель передний правый; 43A – громкоговоритель передний левый; 57А – громкоговоритель задний правый; 97А – соединитель вращающийся; 166 – диагностический разъём; 181 – антенна комбинированная; 183B – оборудование мультимедийное (IVI); 184B – терминальный блок «ЭРА-ГЛОНАСС»; 192A – камера заднего вида; 235A – громкоговоритель высокочастотный правый; 236A – громкоговоритель высокочастотный левый; 309A – микрофон аудиосистемы; 211, 213, 232 – предохранители системы; 310A – разъём USB (мультимедиа); 311A – разъём USB (модем).

LADA XRAY с EnjoY Pro

Разьём «X1» (20 контактов)

• А2 Громкоговоритель передний левый («+»)
• А3 Громкоговоритель передний левый («-«)
• А4 Громкоговоритель задний левый («+»)
• А5 Громкоговоритель задний левый («-«)
• А7 BTP/SYS ON
• А11 Громкоговоритель передний правый («+»)
• А12 Громкоговоритель передний правый («-«)
• А13 Громкоговоритель задний правый («+»)
• А14 Громкоговоритель задний правый («-«)
• А19 Клемма «30» АКБ
• А20 «Масса» («-«)

Разъём «X2» (40 контактов)

• B1 Микрофон, вход 1
• B2 Микрофон +5В
• B8 Вход управления подсветкой +12В
• B12 Питание камеры заднего вида GND
• B13 Питание камеры заднего вида +6В
• B15 Кнопка управления на руле («L1»)
• B16 Кнопка управления на руле («L0»)
• B19 LCAN-M H
• B20 Vehicle CAN H
• B21 Микрофон, вход 2
• B22 Микрофон GND
• B23 Сигнал MUTE
• B32 Камера заднего вида — сигнал
• B33 Камера заднего вида — GND
• B34 Кнопка управления на руле («IN2»)
• B35 Кнопка управления на руле («IN1»)
• B36 Кнопка управления на руле («IN0»)
• B39 LCAN-M L
• B40 Vehicle CAN L

Разъём «X3» (5 контактов)

Разъём «X4» (5 контактов)

Разъём «X8» (2 контакта)

Разъём «X9» (2 контакта)

Принципиальная схема подключения ММС автомобилей XRAY: 189 – громкоговоритель задний правый; 190 – громкоговоритель задний левый;191 – громкоговоритель передний правый; 192 – громкоговоритель передний левый; 225 – диагностический разъём; 365A – громкоговоритель высокочастотный правый; 366A – громкоговоритель высокочастотный левый; 662B – оборудование мультимедийное навигационное (IVI); 689С – устройство вращающееся; 1778А – камера заднего вида; 1874А – антенна комбинированная; 1877 – разъём USB (мультимедиа); 2152 – автомобильный терминал системы «ЭРА-ГЛОНАСС»; 2343А – разъём USB (модем); 2752 – микрофон аудиосистемы

LADA Granta с EnjoY Pro

Разьём «X1» (20 контактов)

• А2 Громкоговоритель передний левый («+»)
• А3 Громкоговоритель передний левый («-«)
• А4 Громкоговоритель задний левый («+»)
• А5 Громкоговоритель задний левый («-«)
• А7 Положение «ACC» Замка зажигания
• A8 Сигнал заднего хода
• А11 Громкоговоритель передний правый («+»)
• А12 Громкоговоритель передний правый («-«)
• А13 Громкоговоритель задний правый («+»)
• А14 Громкоговоритель задний правый («-«)
• A17 Клемма «15» Замка зажигания
• А19 Клемма «30» АКБ
• А20 «Масса» («-«)

Разъём «X2» (40 контактов)

• B1 Микрофон, вход 1
• B2 Микрофон +5В
• B8 Вход управления подсветкой +12В
• B12 Питание камеры заднего вида GND
• B13 Питание камеры заднего вида +6В
• B19 LCAN-M H
• B20 Vehicle CAN H
• B21 Микрофон, вход 2
• B22 Микрофон GND
• B24 MUTE, +12В
• B32 Камера заднего вида — сигнал
• B33 Камера заднего вида — GND
• B39 LCAN-M L
• B40 Vehicle CAN L

Разъём «X3» (5 контактов)

Разъём «X8» (2 контакта)

Разъём «X9» (2 контакта)

Разъём «X10» (2 контакта)

Принципиальная схема подключения ММС автомобилей GRANTA: 220A – оборудование мультимедийное навигационное (IVI); 312A – камера заднего вида; 313A – микрофон аудиосистемы; 408A – выключатель света заднего хода; 569A – антенна FM; 748 – громкоговоритель передний правый; 749 – громкоговоритель передний левый 750 – громкоговоритель задний правый; 751 – громкоговоритель задний левый; 817A – разъём USB; 903 – автомобильный терминал системы «ЭРА-ГЛОНАСС»; 911- антенна «ЭРА-ГЛОНАСС».

Источник

На чтение 18 мин. Опубликовано 17.09.2021

Содержание

1. Распиновка разъема штатной магнитолы Lada, 2 DIN 1 DIN схемы
2. Распиновка штатной магнитолы Lada
3. Схемы распиновок магнитол различных моделей Lada
4. Распиновка штатной магнитолы Lada
5. Схемы распиновок магнитол различных моделей Lada:
6. Штатная магнитола Лада Веста — цена, замена, подключение и распиновка
7. Основные функции и возможности штатной магнитолы Лада Веста
8. Элементы управления штатной магнитолой Лада Веста
9. Штатная магнитола Лада Веста цена
10. Купить штатную магнитолу Лада Веста
11. Замена штатной магнитолы Лада Веста
12. Настройка радио в магнитоле Лада Веста
13. Распиновка штатной магнитолы Лада Веста
14. Штатная магнитола Лада Веста подключение
15. Производитель штатной магнитолы Лада Веста
16. Штатная магнитола Лада Веста — цена, замена, подключение и распиновка
17. Переходник синего цвета для вывода на экран ММС сведений бортового компьютерана Веста OBD-2 – CAN
18. Неисправности ММС и методы их устранения
19. Установка и подключение магнитолы на Лада Веста своими руками
20. Покраска
21. Монтаж динамиков
22. Как правильно снимать обшивку?
23. Схема подключения проводов
24. Дисплей
25. Элементы управления штатной магнитолой
26. Сообщений 4
27. 1 Тема от СинийСеня 2014-09-24 14:43:25 (2014-09-24 14:47:24 отредактировано СинийСеня)
28. Тема: Установка сабвуфера или какой бас делаем в Весте?

Схемы распиновок магнитол различных моделей Lada

Распиновка штатной магнитолы Lada

Есть среди ладаводов такой особенный тип водителей, который постоянно улучшает и дорабатывает аудиосистему автомомбиля. Меняя, зачастую, по кругу, кучу головных устройств, приходя, в конце-концов, к тому, что ставит штатную магнитолу на место. Если вы относитесь к этому типу, или просто, по какой-либо другой причине снимали магнитолу из штатного места, а теперь хотите ее вернуть, то сегодняшний наш материал — для вас! Распиновка штатной магнитолы Лада не скрывает в себе ничего особенно сложного, с ней под силу справиться любому, у кого руки растут. Ну, хотя бы, откуда-нибудь. Для начала, нам придется разобраться с проводавми, а именно — с их цветом. Какой провод будет отвечать за какой-то компонент аудиосистемы автомобиля, и желательно бы их не спутать. Хотя и в этом случае не будет ничего страшного и искать не возбраняется и методом тыка. Но нам с вами блуждать не к чему, разберемся с цветовой маркировкой проводов Лада сразу же. Итак, приступим.

Рассмотрим цветовую схему проводов автомобилей семейства Лада следующих моделей: Веста, Приора, Граната, Икс-рей, Ларгус, Калина, Нива 4×4, Шевроле Нива

Схемы распиновок магнитол различных моделей Lada:

Цветовая схема, применяемая на новых автомобилях Лада

Стоит сказать, что подключить любую стороннюю магнитолу в автомобиль Лада — не стоставит труда, так как штатные разъемы у этих автомобилей выполнены по евростандартам ISO — штекеров.

Теперь же рассмотрим схемы распиновок разных моделей:

Распиновка Lada X-ray Media NAV

Распиновка Lada Largus (по аналогии со схемой х-рей)

+ Распиновка магнитолы Lada CD-5151RMP

Из вышеприведенных схем понятно, что подключить магнитолу в автомобиль семейства Лада — проще простого! Эти автомобили не только обладают большим потенциалом тюнинга аудиосистем, легко шумоизолируются, но и имеют легкий доступ к проводке, стандартный разъем ISO, позволяющий с легкостью подключить практически любое ГУ (головное устройство, магнитолу). Надеюсь, разобраться в представленных выше схемах вам не составит труда. Желаю удачи в деле распиновки магнитол ваших Лада! Штатных и не штатных. Да прибудет с вами сила! Встретимся на страницах сайта inmu3.ru!

Источник

Штатная магнитола Лада Веста — цена, замена, подключение и распиновка

Почти на всех современных автомобилях с завода идут мультимедиа системы с дисплеем, которые многофункциональны и удобны в использовании. К таким ММС можно дополнительно подключить камеру заднего вида, смотреть видео, пользоваться навигационной системой. В простых комплектациях чаще всего такие опция отсутствует, поэтому штатная магнитола Лада Веста идет без дисплея. Однако для комфортного прослушивания музыки и радио ее будет вполне достаточно.

Магнитола располагается в центре передней панели и гармонично вписывается в общий дизайн салона. Даже сама магнитола сделана с использованием ИКС дизайна, о чем говорят икс-образные вставки под алюминий вокруг кнопок RADIO и AUDIO. Радует, что дизайнеры проработали даже такие незначительные мелочи.

Основные функции и возможности штатной магнитолы Лада Веста

Во-первых, магнитола на 100% выполняет свое предназначение – проигрывает музыкальные файлы и радио. Музыку можно слушать через AUX, SD-карту или через устройства с USB, которые могут быть подключены как файловый накопитель. Также можно соединить магнитолу через Bluetooth с телефоном и вывести музыку на динамики авто.

Во-вторых, магнитола отображает на монохромном дисплее время.

В-третьих, она обладает функцией Hands free.

Как Вы видите, магнитола обладает всеми необходимыми функциями для комфортного прослушивания звука.

Элементы управления штатной магнитолой Лада Веста

В привычном для всех месте – в левом верхнем углу магнитолы располагается кнопка включении и отключения магнитолы.

Правее от нее находится микрофон для общения при включенной функции Hands free, а также кнопка Reset для сброса настроек девайса. Еще правее расположен монохромный дисплей, служащий для вывода различной информации – названия трека, радиостанции и ее частоты, время и т.д. В общем, тут все то, что мы привыкли видеть и ожидать от дисплея магнитолы.

Правее магнитолы находится слот для SD-карты и клавиша отображения часов DISP.

В нижнем ряду мы можем наблюдать кнопки:

MUTE – отключение звука
Зеленая и красная трубки – принять и отклонить вызов,
SCAN – многофункциональная клавиша.

Еще чуть ниже мы видим клавиши RADIO и AUDIO, которые выполняют функции переключения режимов воспроизведения – либо радио, либо аудио с носителя информации.

В самом центре магнитолы находится шайба для прокрутки различных функций, но чаще всего она используется для увеличения или уменьшения громкости.

Ниже находятся клавиши с цифрами от 1 до 6. Они используются для быстрого перехода к сохраненным радиостанциям. Кроме этого, в режиме аудио они могут быть использованы для других целей. Так, например клавиша 1 может листать папки на флеш-карте.

Штатная магнитола Лада Веста цена

Случается так, что установленная магнитола выходит из строя, поэтому срочно требуется узнать цену на данное изделие. Цена штатной магнитолы Лада Веста равняется примерно 13-35 тысяч рублей. Сейчас Вы, наверное, думаете, почему такой разбег в стоимости? Давайте я попытаюсь Вам объяснить.

Дело в том, что данный девайс выпускается под маркой ИТЭЛМА. Вы должны знать эту марку по системе Е-ГАЗ, которая ставится на АвтоВАЗ, а также по ряду ЭБУ, которые ставятся на автомобили Лада. Теперь вернемся к сути нашего разговора. Оригинальный артикул штатной магнитолы 8450007949.

Если Вы будете заказывать товар через интернет, то можете найти эту магнитолу под этим артикулом. Но производители будут разными. Если это ИТЭЛМА, то цена будет 12-14 тысяч рублей. А если LADA – уже 34-36 тысяч. Хотя внутри коробки будет одно и то же изделие. Такие вот дела. Небольшой лайфхак как купить оригинальную штатную магнитолу Lada Vesta со скидкой.

Купить штатную магнитолу Лада Веста

Покупку штатной магнитолы Лада Веста можно осуществить либо у официального дилера, заехал в любой автосалон. Либо же можно воспользоваться сторонними автомагазинами. Мы рекомендуем делать покупки через интернет. Для поиска можно использовать артикул 8450007949. Покупки в интернете позволяют сэкономить от 10 и до 40% от стоимости товара. В пересчете на деньги получится очень хорошая экономия.

Если же Вы хотите сэкономить еще больше, то можно прибегнуть к поиску магнитолы на специализированных форумах или досках объявлений типа Авито.ру. Таким способом можно сэкономить внушительную сумму. В нашем случае заводская магнитола чаще всего продается из-за ненадобности. Многие автовладельцы меняют ее на более продвинутую, чтобы получить лучшее качество звучания аудиосистемы. Давайте попытаемся найти выгодные предложения.

Замена штатной магнитолы Лада Веста

Если штатная магнитола Лада Веста Вас чем-то не устраивает, то ее всегда можно заменить. Благо сейчас в продаже можно найти все что угодно. Самым простым вариантом будет установка мультимедиа системы от более дорогих комплектаций модели, а в частности подойдет Мультимедийный центр DVM 2117 iQ с ПО Навител. Его можно заказать у официалов по цене около 35 тысяч рублей. Или же найти на том же авито. Можно также воспользоваться артикулом 99999021174700 и заказать данную систему в интернет-магазине. В двух последних случаях получится прилично сэкономить.

Но, к сожалению, не все могут или хотят тратить на ММС 30-35 тыс. рублей. Для тех, кто хочет сэкономить, но получить полный функционал мультимедийной системы Лада Веста, есть выход. На автомобиль Лада Веста можно установить практически любую 2DIN магнитолу. Для этого потребуется только докупить специальную рамку, которую также можно найти в специализированных интернет-магазинах. Выглядит эта рамка вот так:

А сейчас мы предлагаем Вам ознакомиться с тремя лучшими по соотношению цена и качесто магнитолами, которые можно без проблем установить на Лада Веста вместо штатной. Итак, поехали.

1. AD-UNI707 – это китайская магнитола, которую можно найти на АлиЭкспресс. Вот ссылка на товар. Ее преимуществом является работа на ОС Android 6.0, наличие 7-дюймового дисплея с разрешением 1024х600 пикселей, 1 ГБ памяти. Цена данного девайся составляет примерно 13 тысяч рублей. Плюс ко всему данная магнитола органично вписывается в дизайн салона. Как работает – смотрим на видео.

2. MEKEDE MKD – это еще одна китайская магнитола. Стоит она около 16 тысяч рублей, но рассчитана под автомобили Лада Веста, т.е. не надо будет мудрить с рамками. Можно сразу взять эту магнитолу и установить вместо штатной. Она полностью подойдет в посадочное место. Она также работает на ОС Андроид, имеет дисплей размером 8 дюймов и встроенную память 2 ГБ. Разрешение экрана также, как и у предыдущей – 1024х600. Как работает – смотрим на видео.

3. 7021G. И снова на связи Китай. Очередная магнитола с АлиЭкспресс. Кажется, что китайцы впереди планеты всей. Ищем нужную электронику и обязательно попадаем в Китай. Но вернемся к нашей магнитоле. 7021G – это самый бюджетный вариант, для тех, кто хочет получить стандартный набор функционала для таких устройств и дисплей, на котором будет что-то видно. Итак, 7 дюймов, 800х480, ОС Windows CE6. Как работает – смотрим на видео.

Настройка радио в магнитоле Лада Веста

Радио в штатной магнитоле Лада Веста работает в трех диапазонах — FM, AM и УКВ. Внизу магнитолы находятся шесть клавиш, которым можно присвоить определенную волну. В FM диапазоне частот можно сохранять до 18 радиостанций. Искать радиостанции можно как в ручном режиме, так и в автоматическом.

Распиновка штатной магнитолы Лада Веста

Для того, чтобы понять какой провод или контакт магнитолы за что отвечает, мы обратимся к помощи схемы. Стандартная распиновка штатной магнитолы Лада Веста выглядит следующим образом:

Штатная магнитола Лада Веста подключение

Если речь идет о заводской проводке, то подключение штатной магнитолы Лада Веста должны пройти без проблем. Вам нужно лишь правильно вставить фишки на тыльной стороне магнитолы и собрать все на место. Схема подключения в упрощенном виде выглядит вот так:

ISO 1 – подключается фишка с силовыми проводами для питания магнитолы.
ISO 2 – фишка с проводами на динамики.
USB 3 – выход на разъем USB. Нужен для того, чтобы Вы смогли слушать музыкальные файлы с флешки.
Антенна 4 – разъем подключения антенны для радио.

Под номером 5 находится сама магнитола, если Вы не поняли.

Производитель штатной магнитолы Лада Веста

Если Вы внимательно читали нашу статью, то могли прочитать выше, что производителем штатной магнитолы Лада Веста является ИТЭЛМА. Ищется по артикулу 8450007949.

На этой ноте пора заканчивать нашу статью, так как она получается довольно таки длинной. Спасибо, что дочитали до конца. До новых встреч на нашем сайте.

Источник

Штатная магнитола Лада Веста — цена, замена, подключение и распиновка

03 июнь 2021 Лада.Онлайн 5 544 4

С 2021 года на семейство Lada Vesta, XRAY, Granta ]начал[/anchor] устанавливать новую интеллектуальную мультимедийную систему (ММС) LADA EnjoY Pro. Далее представлена принципиальная схема подключения ММС и назначение контактов разъёмов ММС.

Переходник синего цвета для вывода на экран ММС сведений бортового компьютерана Веста OBD-2 – CAN

Уважаемые покупатели, во избежание ошибок при отправке переходника mini ISO 8 pin синего цвета с CAN-шиной на штатную мультимедийную систему (ММС) 8450007950 автомобиля Лада Веста / LADA Vesta, в строке “Комментарий” указывайте для подключения CAN-шины, видео камеры заднего вида, усилителя или сабвуфера , модель вашего автомобиля, год выпуска.

Мультимедийная система (ММС) 8450007950 на автомобили Лада Веста / LADA Vesta имеет возможность подключения к CAN-шине автомобиля, то это значит, что ММС 8450007950 умеет считывать и выводить данные с «мозгов» (сведения бортового компьютера) с помощью программы-анализатора сигналов из блоков управления.

При передаче информации от блоков управления, сигналы усиливаются приемо-передатчиком (трансивером) до необходимого уровня. То есть поддержка ММС CAN-шины даёт возможность выводить сведения о функционировании систем управления, а также сведения о различных ошибках непосредственно на монитор ММС (по аналогии с OBD-II-адаптерами) с последующей возможностью их устранения.

Хотите наблюдать важную информацию о работе двигателя, скорость, остаток топлива, пройденный путь и т.д. на мониторе мультимедийной системы (ММС) 8450007950 у себя в автомобиле Лада Веста / LADA Vesta, подключайте переходник mini ISO 8 pin синего цвета с CAN-шиной.

Если у Вас комплектация Стандарт, нет каких- то блоков (датчика температуры в салоне и за бортом, датчика температуры масла в коробке, если механика и т.д.), то не стоит ждать чуда данная индикация не появиться.

Очень удобно, кому нужно информация о пройденном расстоянии за день и время, для заполнения путевых листов, эти данные легко скинуть на SD карту или USB, они сохраняются в экселевском файле.

Переходник mini ISO 8 pin синего цвета подключается в штатный рамъем (ММС) 8450007950 автомобиля Лада Веста / LADA Vesta, а CAN-шина к диагностической колодке в ногах со стороны переднего пассажира.

CAN-шина обеспечивает подключение любых устройств, которые могут одновременно принимать и передавать цифровую информацию (дуплексная система). Собственно шины представляет собой витую пару.

Системы и блоки управления автомобиля имеют не только различные нагрузочные сопротивления, но и скорости передачи данных. Всё это может препятствовать обработке разнотипных сигналов. Для решения данной технической проблемы используется преобразователь для связи между шинами. Такой преобразователь принято называть межсетевым интерфейсом. Также интерфейс используется для ввода и вывода диагностической информации, запрос которой реализуется по проводу “К” (K-line), подключенному к интерфейсу или к специальному диагностическому кабелю CAN-шины.

Разъем OBD (OBD – On-board diagnostics) – это просто стандартный и удобный способ подключения внешнего устройства к шине CAN. Чтобы правильно считывать данные используется подходящий протокол OBD-II.

Файл лучше сохранить в памяти ММС или на флешке. При отсоединении клемм АКБ, приложение придется снова устанавливать

Другие артикулы товара и его аналогов в каталогах: miniISO8pinS.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно подключить переходник mini ISO 8 pin синего цвета в автомобиле семейства Лада Веста.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше

Неисправности ММС и методы их устранения

Очевидно, что штатная магнитола — это одна из первых разработок концерна АвтоВАЗ, дефекты и недоработки присутствуют. Например, дисплей не загружает логотип «LADA»:

1. Извлекаем носитель цифровой информации с разъема.
2. Отключаем силовую клемму с аккумуляторной батареи на 10 секунд.
3. На ноутбуке форматируем SD карту в формат FAT 32, создаем в корневом каталоге пустой файл «explorer.txt».
4. Надеваем клеммы АКБ, перезапускаем аудиосистему.

Если данный способ не помог, то очевидны проблемы с программным кодом электронного блока управления. Нужно перепрошить цифровой гаджет.

Вторая, не менее распространенная неисправность — «не находит спутники».

Решение проблемы достаточно простое:

1. Снимаем силовые клеммы с АКБ.
2. Сбрасываем устройство до заводских настроек.

Чтобы сбросить до заводских настроек, необходимо в течение 15 секунд удерживать кнопку «Power».

Установка и подключение магнитолы на Лада Веста своими руками

Аудиосистемы заняли свое прочное место в числе удобств автомобиля и стали незаменимым атрибутом для водителя. Изначально базовая комплектация Лада Веста не предусматривает встроенную магнитолу, монтаж акустики может производиться дилером по желанию покупателя. Многие водители сами готовы провести работы по установке магнитолы Лада Веста, потому что монтаж не требует никакого специального оборудования или дополнительных навыков.

Покраска

Далее наступает черед преображения указанных элементов. Если это покраска, в том числе и с дальнейшим вскрыванием лаком, то все детали нужно предварительно обезжирить и прогрунтовать. При оклейке пленкой, обезжиривание также обязательно.

Оклейка дефлекторов с обратной стороны маделином

Когда работа завершена, можно ставить все обратно, благо, делать это проще, чем снимать. Некоторые владельцы Весты дополнительно проклеивают весь пластик с обратной стороны карпетом или маделином. Но это необязательно.

Монтаж динамиков

Во всех конфигурациях Лада Веста присутствует аудиоподготовка, что упрощает задачу по установке оборудования, т.к. нет необходимости протягивать нужные кабели и провода. Необходимый минимум присутствует во всех конфигурациях Веста, что позволяет без усилий устанавливать своими руками как головное устройство, так и динамические головки.

Монтаж динамиков не требует дополнительных инструментов, поэтому работу можно проводить без специальной подготовки.

Перед установкой динамиков необходимо аккуратно извлечь материал изоляции в тех местах, где будет находиться акустика.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Также для уплотнения креплений понадобятся прокладки из войлочного или подобного материала, которые можно вырезать собственноручно.

Область для установки оборудована лишь тремя креплениями, поэтому для фиксации на 4 крепежа понадобится установка специальных подставок. Данные подставки можно изготовить самостоятельно или заранее приобрести в магазине автомобильной экипировки.

После откручивают саморезы в нижней части обшивки, отгибают накладки и просовывают проставки в это пространство. Дополнительно закреплять их не нужно, они будут плотно сидеть в подготовленной нише.

Участок установки необходимо звукоизолировать. Есть возможность повысить качество звука при воспроизведении аудио.

Провода для аудиосистемы уже находятся в салоне, но разъемы у них могут оказаться нестандартными. Поэтому лучше заранее приобрести переходники, чтобы не отрезать штатные разъемы, т.к. это может отразиться на гарантийном обслуживании автомобиля.

Подключив переходники, нужно смонтировать динамики в подготовленные разъемы с готовой звукоизоляцией и подкладками.

Эта последовательность простых действий позволит установить динамики с хорошим звучанием быстро и без затрат на монтаж посторонними специалистами. Действовать нужно осторожно, не спеша, чтобы не повредить обшивку и пластик в салоне.

Как правильно снимать обшивку?

Это необходимо для монтажа динамиков

Здесь от владельца Лада Веста потребуется максимум осторожности и внимания, чтобы исключить риск царапанья пластиковых панелей. Пользование отверткой крайне нежелательно

Лучше вооружиться пластиковой картой.

Чтобы извлечь заглушку, расположенную на торцевой части двери потребуется с помощью карточки поддеть ее через специальные выемки. По такому же принципу демонтируем кнопки электрических подъемников стекол. Крепежные компоненты в виде усиков располагаются на переднем, заднем и боковом участках МУС.

Крепеж обшивки представлен не только винтами, но и 4-мя «ежами». Риск их поломать достаточно высокий, если владелец не воспользуется специализированным инструментом при демонтаже. Данные «ежики» позаимствованы у автомобилей от «Рено-Ниссан». Можно взамен их использовать элементы от Гранты, однако потребуется предварительная доработка незначительных масштабов. Такие «ежи» крепче и цена на них в разы меньше.

Согласно указанным манипуляциям выполняется демонтаж обивки с водительской стороны. Снятие обшивки с правой дверной панели наделено собственными особенностями. Здесь нет потребности в снятии кнопки подъемников стекол. Также не нужно разыскивать заглушку самореза.

Достаточной мерой будет снятие крышки ручки. Для этого поддеваем нижнюю заглушку, возле которой располагается удобный паз. Действуем той же пластиковой картой. Теперь откручиваем пару винтов (10 мм), после чего извлекаем обивку.

Схема подключения проводов

Подключение проводов производится к штатной проводке кабелей самого автотранспортного средства.

После демонтажа главной панели откроется 4 разъема: шина для акустики из пары штекеров — это ISO разъем; порт FAKRA, который дает сигнал для антенны; USB-разъем, предназначенный для подсоединения внешних носителей; порт AUX, который предназначен для передачи внешних импульсов и управления плеером со смартфона.

Если аппаратура с тыльной стороны оборудована разъемом под USB, порт подсоединяется со специальным удлинительным кабелем. Можно приобрести и применить также модуль, в котором совмещены USB и AUX.

Каждый кабель необходимо подсоединить к соответствующему проводу магнитолы с помощью переходников. Этот процесс не займет много времени.

Динамики также подсоединяют к штатным кабелям, используя переходники, и монтируют их в соответствующие ниши с уже подключенными проводами.

Дисплей

Экран состоит из множества индикаторов:

1. Номер папки с музыкой.
2. Номер песни.
3. Окно проигрывания.
4. Режим «Радио».
5. Музыка с карты памяти.
6. Индикатор проигрывания с флешки.
7. Подключение по блютузу.
8. Поиск радиостанций.
9. Случайное проигрывание песен.
10. Повтор треков.
11. Эквалайзер.
12. Стерео режим.
13. Настройка тона.
14. Отключение звука.
15. Показ радиостанций по жанрам.
16. Передача данных о дорожном трафике.
17. Наименование радиостанций.
18. Прием региональных станций.
19. Поиск других частот.

Элементы управления штатной магнитолой

В левом углу расположена функциональная клавиша активации-деактивации магнитолы. Правее вмонтирован микрофон для разговоров посредством Hands Free, там же находится и кнопка сброса к заводским настройкам.

Правее расположен монохромный дисплей, который отображает основную информацию о треках, радиочастотах.

Несколько ниже расположен слот для карты-накопителя. В основном он служит для вставки карты и перепрошивки модуля, но при необходимости можно использовать для считывания музыкальных композиций.

Ниже по периметру предустановлены кнопки:

• MUTE – отключение звука;
• Клавиша принятия и сброса вызова (красный и зеленый цвет);
• SCAN — мультифункциональная клавиша для серфинга по навигационном меню;
• RADIO и AUDIO для переключения режимов воспроизведения с носителя информации;
• По центру конструкции расположена шайба – регулятор для выбора функций, листинга, изменения громкости;
• В самом низу находится блок с механическими клавишами (всего — 6) для быстрого перехода к сохраненным радиостанциям.

Сообщений 4

1 Тема от СинийСеня 2014-09-24 14:43:25 (2014-09-24 14:47:24 отредактировано СинийСеня)

Тема: Установка сабвуфера или какой бас делаем в Весте?

Мужики привет, пока машина еще не вышла, но уже вовсю думаю об установке сабвуфера в багажник Лады Весты Может кто в ТАЗы уже ставил качественный бас? Присматриваюсь к ним, может кто что посоветует?

Источник
