Что такое концевик и для чего он нужен в автомобиле

Опубликовано: 08.04.2020
0
3
Что такое концевик и для чего он нужен в автомобиле

Дверные концевики: где находятся, подключение, проверка

На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.

Изначально концевики на двери ставились для автоматического включения плафона салона. Схема подключения у них была простейшей – все соединялись параллельно, то есть было безразлично, какая дверь открыта. В бюджетных комплектациях автомобилей часто вовсе ставился только концевик водительской двери.

Дверные концевики: где находятся, подключение, проверка

Диагностика может потребоваться в том случае, если обнаружились признаки возможных неисправностей концевиков. Среди таких признаков могут быть проблемы с работоспособностью сигнализации, ошибочные показания лампы открытых дверей на приборной панели или моргающий салонный свет. И эти же признаки помогут вам выяснить, какой из концевиков не работает. Существует два варианта неисправности этих узлов:

  • Концевик двери ВАЗ — не работает (не соединяет контакты). Это наиболее простой вариант, поскольку можно выяснить неисправность концевика, поочерёдно открывая каждую дверь. Свет, переведённый в положение «Door» не загорится при открытии двери с неисправной кнопкой.
  • Концевик двери на ВАЗ – замкнут. В таком случае всё несколько сложнее, поскольку свет в положении «Door», ровно, как и лампа открытых дверей на приборной панели, будут гореть постоянно. Здесь нужно разбирать каждый концевик по очереди и тестировать.

Устройство концевиков Лада Веста – довольно простое. Работа по замене не отнимет много времени, а сама запчасть стоит совсем недорого. Часто случается так, что проблема заключается в пыльнике, который замерзает на морозе – в таком случае есть решение: можно заказать аналогичную деталь с каталожным номером «104035756», а до момента замены просто снять старый пыльник. Стоимость такого аналога – около 70 рублей, а качество детали не заставит вас возвращаться к этой проблеме.

После того, как вы приобрели концевик двери Лада Веста, нужно потратить полчаса времени на замену детали. Для этого аккуратно извлеките старый концевик, отсоедините разъём и подключите к нему новый концевик, после чего соберите узел на место. Не забудьте одеть пыльник после подключения.

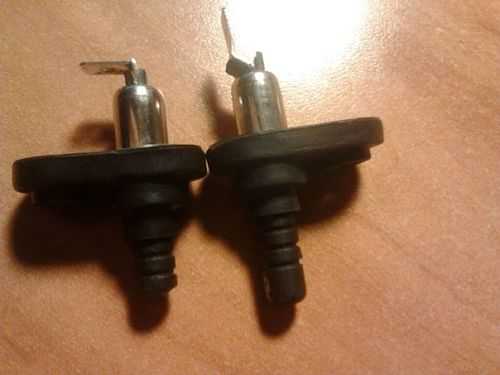

Проверка и замена концевиков дверей на автомобилях Лада (фото 2)

Важный момент – не уроните провод в отверстие в кузове, иначе достать его будет практически невозможно. Но если всё же такое произошло, то изготовьте крючок из проволоки и попытайтесь зацепить им разъём.

Читайте также:  Как проверить реле на работоспособность без тестера

Замена концевика двери на автомобиле Лада Веста

Штатно в багажнике концевой выключатель ставится для срабатывания плафона подсветки в нем, на машинах со штатной сигнализацией он также служит для контроля открытия во время активной охраны. Также концевик может использоваться штатным центральным замком, блокируя запирание, если багажник не захлопнут.

Если же речь идет о дешевой машине в минимальной комплектации, то подключить концевик багажника при установке сигнализации придется самостоятельно. Легче всего владельцам тех автомобилей, где более дорогие комплектации предусматривают штатный концевик сигнализации багажника: как и с дверями, здесь достаточно установить в предусмотренное место оригинальную деталь. В противном случае, увы, придется сверлить отверстие и ставить универсальный. Все чаще отдельной деталью выключатель в багажнике не ставится, а встраивается в сам замок, как и в случае с дверями.

Иногда это приводит к серьезным проблемам: например, на Renault Koleos «фирменной болезнью» стал отказ механизма замка багажника, причем на практике автора «антирекорд» — это всего неделя после покупки новой машины. Замок, не запираясь, не давал сработать и встроенному концевику, а это, как и на других машинах на схожих платформах, блокировало запирание центрального замка в целом, из-за незапирающегося багажника хозяин не мог запереть и двери. В таких случаях приходилось намертво блокировать замок багажника в запертом состоянии, пока не приезжал новый на гарантийную замену.

Что такое концевик капота? Это все такой же штоковый выключатель, разве что шток у него длиннее, чем в дверях или багажнике. Поскольку концевик капота находится на передней рамке, расстояние до капота оказывается достаточно большим, из-за чего и приходится использовать длинный шток.

Это – самый редко устанавливаемый штатно концевик. На машинах без штатной сигнализации он может применяться заводом разве что для подкапотного плафона, который навскидку припоминается разве что по ВАЗовскому «восьмому» семейству. Поэтому эти концевики для сигнализации приходится подключать самостоятельно, и поэтому хотя бы один концевик всегда входит в комплектацию охранных систем.

Читайте также:  Лада Веста или Фольксваген Поло? — сравниваем что лучше

Но бывает и наоборот: например, на Renault Megane 3 и Fluence для российского рынка он есть штатно во всех комплектациях, кроме минимальной, и даже встроен в замок капота. И к нему даже идут провода… но найти их в салоне невозможно, потому что они остаются под капотом никуда не подключенными. При установке сигнализации, конечно, можно уже не устанавливать свой концевик, но провода под капот все равно придется тянуть.

Этот концевик сигнализации будет самым проблемным: вода и грязь будут попадать под кромку капота, вызывая коррозию, либо отказ концевика, либо ложные срабатывания тревоги. Поэтому нужно внимательно выбирать место, по возможности устанавливая концевик в самом чистом из доступных.

, ,
