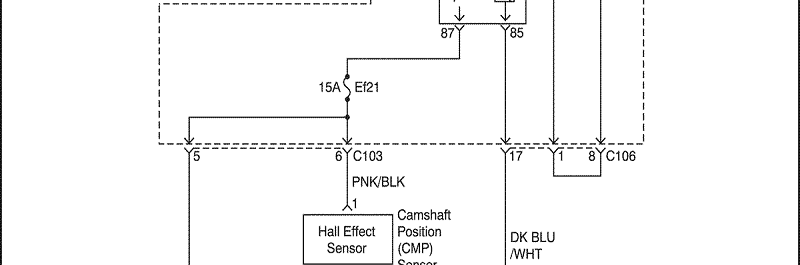

Lacetti 1.4MT, 2008г. P0341
Датчик положения распределительного вала, выход сигнала из допустимого диапазона
Датчик положения распределительного вала (СМР) используется для определения положения распределительного вала, а также для взаимосвязи с положением коленчатого вала, для того, чтобы контроллер ЭСУД мог определить, в какой цилиндр форсунке подавать топливо. Полярность сигнала датчика положения распределительного вала необходимо изменять только один раз согласно положению коленчатого вала.
Условия появления кода DTC
Условия установки кода неисправности
Действия, выполняемые при установке кода неисправности
Условия очистки кода неисправности/индикации неисправности
Перед использованием диагностической таблицы проверить и устранить любой необычный шум двигателя.
Любая цепь, подозреваемая на создание шума двигателя, должна быть тщательно проверена на следующие обстоятельства:
DTC P0341 Датчик положения распределительного вала, выход сигнала из допустимого диапазона
Пошаговая инструкция, как восстановить нормальную работу ДПРВ Chevrolet Lacetti
Как было сказано выше, ремонт датчика распредвала следует начинать с диагностики его техсостояния. В первую очередь необходимо прозвонить саму проводку датчика Холла. Для диагностики мастеру потребуется автомобильный мультиметр. Без предварительной диагностики лучше не осуществлять никаких манипуляций с ДПРВ!
Обратите внимание, перед непосредственным использованием мультиметра необходимо произвести его настройку. То есть нужно переместить регулятор напряжения в положение 20 (В).
Дополнительно нужно заметить, что к плюсовому щупу мультиметра мастер прикрепил отрезок тонкой проволоки в оплетке. Дело в том, что для диагностики проводки ДПРВ нужно производить замеры в пиновых разъемах проводной колодки датчика Холла Шевроле Лачетти. Если это делать родным щупом мультиметра, то можно повредить разъемы.
Обратите внимание, диагностика проводной колодки приведет к возникновению ошибки Check Engine (низкое напряжение ДПРВ), которую впоследствии нужно будет сбрасывать.
Если диагностика выявила перебой в питании разъема датчика Холла, то следует проверить предохранитель, а также всю магистраль провода. Провода часто перетираются/переламываются в местах излома (на изгибах).
Отличия распредвалов Шевроле Лачетти
Всего под капотом Лачетти разных моделей, можно найти 4 силовых агрегата:1,4 L E-TEC II — 95 л.с. 1,6 L E-TEC II — 109 л.с. 1,8 L E-TEC II — 122 л.с. 2,0 L E-TEC II — 132 л.с.
При этом машины с 2-х литровыми двигателями официально в Россию не завозились.Каждый из этих моторов имеет свой распределительный вал, который подходит только для него.
Прокладка клапанной крышки «Шевроле Лачетти» должна надёжно предотвращать утечку моторного масла, уплотняя стыки между головкой блока цилиндров и крышкой этого блока. Устанавливается прокладка непосредственно под клапанную крышку, в особую канавку. Материалом для прокладки служит специальная резина, обладающая повышенной износостойкостью и устойчивая к высоким температурам.
Прокладка клапанной крышки выглядит приблизительно так
Датчик положения распределительного вала и проблемы с ним на Chevrolet Lacetti
Преимущества для владельцев автосервисов и пользователей
Авто-сайт КартаЮА – это связующее звено между автомобилистами и автомобильными сервисами. Используя сайт, каждый автовладелец сможет:
Для автомобильных сервисов использование Сarta.ua даст возможность:
Диагностика состояния прокладки на Шевроле Лачетти
Ресурс прокладки крышки клапанов на Шевроле Лачетти, как правило, едва дотягивает до 15–20 тысяч.
Течь масла может возникать в следствие перегрева мотора, тогда крышка деформируется и теряет герметичность. Такое встречается редко, а в основном масло сочится из-под крышки и проникает в свечные колодцы просто из-за потери прокладкой эластичности и утраты герметиком своих свойств.
Течь масла возникает в результате потери эластичности прокладки клапанной крышки.
При первых проявлениях следов масла, а тем более, появлении масла в свечных колодцах, нужно не тянуть, а как можно скорее искать новую прокладку.
Огромное множество артикулов
Рынок предлагает около десятка прокладок для крышки двигателей Лачетти, они одинаковые для 1,4 и 1,6-литровых двигателей.
Родная GM-овская прокладка носит артикул GM96 353 002. Она имеет простой квадратный профиль, служит довольно долго, но стоит порядка 450 рублей.
Есть очень недорогой аналог Parts Mall с таким же индексом по цене около 180–200 рублей. Многие отдают предпочтение прокладке Victor Reinz 155345601. Её цена примерно 600 рублей, прокладка имеет Т-образный профиль и ходит не хуже заводской. Дешёвые аналоги покупать не рекомендуют, поскольку они быстро твердеют, не спасает даже хороший герметик.
Прокладка клапанной крышки GM 96 353 002.
Основным симптомом появления ошибки P0341 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
Автомобиль, скорее всего, будет работать с этим кодом неисправности, так как он часто прерывистый (мерцающий). А также потому, что ЭБУ часто может работать с автомобилем в «вялом» или аварийном режиме. Даже при проблеме с сигналом кулачкового датчика.
Ошибка датчика положения распредвала Шевроле Лачетти, ремонт проводки датчика
Срок службы датчика положения распредвала (ДПРВ или датчик Холла) Chevrolet Lacetti ничем не регламентирован. Но как показывает практика, ДПРВ начинает давать сбои в работе ближе к 100 000 (км) пробега.
На неправильную работу датчика положения распредвала намекнет индикатор аварийного оповещения Check Engine. При расшифровке аварийного кода появится ошибка 0342: «Низкий уровень сигнала датчика фаз распредвала».
Дополнительно неправильную работу датчика распредвала можно диагностировать по следующим признакам:
Обратите внимание, замене датчика Холла должна предшествовать диагностика . Нередко такое случается, что сам ДПРВ находится в полностью исправном состоянии, а неполадка заключается в токоведущей проводке. В этом случае установка нового датчика не поможет. Ошибку датчика Холла получится устранить только ремонтом проводки.
В обзоре будет рассказано не только про диагностику проводки ДПРВ. Дополнительно будет затронута тема замены датчика распредвала.
Как заменить датчик Холла
Если проводка в порядке, то есть смысл произвести замену самого ДПРВ.
В неправильной работе датчика распредвала Шевроле Лачетти может быть виноват и предохранитель. За питание датчика Холла отвечает предохранитель EF21. Если в процессе диагностики выяснилось, что на ДПРВ не подходит питание (12 В), то в первую очередь следует проверить данный предохранитель.
Артикулы распредвалов Шевроле Лачетти
Внешне валы от того или иного двигателя отличить практически невозможно. Зато это легко делать, используя артикулы распредвалов.
Так распределительный вал на двигатель объёмом 1,6 литра имеет артикул – GM 96182606.Распредвалы на двигатели 1,8 и 2 литра идентичны, но при этом впускные и выпускные валы отличаются.Так впускные валы на двигатели Шевроле Лачетти объёмом 1.8/2.0 литра имеют сразу два артикула – GM 90499895 и GM 90529062.Артикулы выпускных валов – GM 90499896 и GM 90529063Распредвал на двигатель объёмом 1,4 литра имеет артикул GM 93122800.
Участвуйте в формировании рейтинга автосервисов
Зарегистрированным пользователям предоставлен доступ в «Личный кабинет», где составляются списки избранных автоточек, а также возможность оставлять отзывы. Рейтинговая система помогает выставить оценку компании, чтобы предупредить других автолюбителей от некачественного авторемонта.
Что нужно проверить
Часто замена датчика исправляет этот код, но это не всегда помогает. Поэтому важно проверить следующее:
Проверка и программное обновление
Чтобы быть уверенным в правильной установке, следует проверить функциональность нового прибора. Для этого заводим машину и наблюдаем за работой мотора. Если сигнал «Check engine» не загорается, а двигатель работает ровно, датчик установлен правильно.
Важно учесть, что чек может загораться и при нормальной работе мотора, после замены устройства. В этом случае для корректной работы может потребоваться перепрошивка отдельных элементов. С помощью программного обеспечения проводится адаптация и обучение нового устройства. После этого, «Check engine» начнет работать корректно.
Признаки неисправности датчика положения распредвала Шевроле Лачетти
Датчик положения распредвала довольно важная деталь двигателей Лачетти, именно он отправляет команды электронному блоку и отвечает за ровную и устойчивую работу двигателя. Датчик положения распределительного вала отвечает за угол опережения зажигания и обуславливает оптимальное время впрыска топлива в цилиндры.
Признаки неисправности датчика давления следующие
Понятно, что операции нужно делать в обратном порядке, но есть некоторые нюансы, на которые стоит обратить внимание:
Что нужно для замены ДПРВ
Для замены датчика положения распредвала понадобится:
Варианты устранения проблемы
Большинство владельцев автомобиля стремиться справиться с течью масла. Можно выделить основные способы улучшения ситуации.
Замена прокладку на новую
Покупается новая прокладка клапанной крышки высокого качества. Кто-то предпочитает изделие под брендом Victor Reinz, кому-то нравится прокладка фирмы Elring. Эти изделия выгодно отличаются от других, они имеют Т-образное поперечное сечение, увеличенную толщину рабочей части, и лучше «сидят» в пазах крышки.
В помощь прокладке добавляют термостойкий герметик. Одновременно устанавливаются уплотнительные кольца вокруг втулок болтов крепления крышки.
Еще совет опытных — спилить выступающие части втулок заподлицо с привалочной плоскостью крышки. Все эти меры устраняют протекание масла, хотя бы на время.
Установка крышки клапанов нового исполнения.
Существует крышка клапанной коробки нового образца. В ней втулки болтов уже не выступают наружу. Артикул крышки GM 251 922 08. В комплект поставки входит прокладка, уплотнительные кольца под болты и клапан PCV.
В паре с качественной «родной» прокладкой такая крышка может защитить двигатель от течи масла.
Затяжку болтов крышки следует вести «крест на крест», от центра к периферии, желательно в два или, лучше, в три приема. Последнюю затяжку надо делать динамометрическим ключом, момент затяжки не более 10 Н*м.
Затем дать застыть герметику, это от получаса до двух часов, завести двигатель, прогреть его минут 15 – 20. После чего проверить моменты затяжки каждого болта крепления крышки. При необходимости подтянуть болты.
Установка алюминиевой крышки клапанов
В автомагазинах можно встретить алюминиевые крышки клапанов. Например, такие:
Изготавливаются они в Китае. Отрицательных отзывов о них практически нет. Крышки комплектуется «родной» прокладкой. Кто-то из владельцев Лачетти покупал их в России, другие приобретали крышки с помощью службы «Али Экспресс». Цена вопроса от 5 до 8 тысяч рублей. Те, кто поставил такие изделия сообщают на тематических сайтах, что проблемы с течью масла кардинально решены.
Какой из способов выбрать – решать самому владельцу Лачетти.
Не у каждого автомобилиста есть динамометрический ключ. А протяжку болтов крышки надо делать с его помощью, иначе можно получить неравномерный прижим прокладки по плоскости, что рано или поздно вызовет течь масла.
Есть достаточно простой выход из положения. В домашнем хозяйстве легко найти пружинный или даже электронный безмен. Вороток для торцевой головки несложно удлинить до требуемой величины, например, 0,5 метра. Нет головки и воротка, можно прикрутить удлинитель к накидному или даже рожковому ключу.
Момент затяжки болтов клапанной крышки 10 Н*м или приблизительно 1кгс*м. При плече 0,5 метра усилие, с которым надо тянуть удлинитель ключа составит 2 кгс. Вполне реально и не тяжело! Конечно точность такой самоделки будет меньше, чем у настоящего динамометрического ключа, но это гораздо лучше, чем затягивать болты «на глазок».
Для чего нужен датчик положения распредвала и принцип его работы
Сигнал датчика ЭБУ использует для согласования процессов впрыска топлива в соответствии с порядком работы цилиндров. Принцип действия датчика основан на эффекте Холла. Датчик положения распредвала реагирует на прохождение выступа, выполненного на торце шкива распределительного вала для определения положения поршня первого цилиндра во время рабочего такта. В зависимости от углового положения вала датчик выдает на блок управления прямоугольные импульсы напряжения разного уровня.
Принцип работы датчика положения распределительного вала
На основании сигналов датчиков положения коленчатого и распределительного валов блок управления устанавливает угол опережения зажигания и цилиндр, в который следует подать топливо. При выходе из строя датчика фаз, ЭБУ переходит в режим аварийной работы.
Chevrolet Lacetti. Причина ошибки P0341
P0341 — Несоответствие данных датчика положения распределительного вала с датчиком коленвала
Код ошибки P0341 означает, что сигнал датчика распредвала находится вне ожидаемого диапазона или же его вращение не соответствует вращению коленвала.
Причины ошибки (кода) P0341 :
-Количество импульсов датчика распределительного вала меньше, чем ожидалось, при указанном количестве оборотов двигателя (по сравнению с импульсами датчика положения коленчатого вала). -Наличие закороченных, поврежденных или подвергнутых действию коррозии электрических проводов и соединителей.
-Сохранение кода ошибки P0341 в памяти ECM и загорание индикатора Check Engine на приборной панели автомобиля. -Падение мощности и заглохание двигателя. -Пропуски зажигания в цилиндрах и неустойчивая работа двигателя. -Проблемы с запуском двигателя.
Диагностика при возникновении ошибки (кода) P0341 :
-Считать все сохраненные данные и коды ошибок с помощью сканера OBD-II. -Очистить коды ошибок с памяти ECM и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли ошибка P0341 снова. -Проверить провода и соединители датчика положения распределительного вала на предмет ослабления и наличия повреждений. -Проверить сопротивление и напряжение датчика положения распределительного вала. -Проверить разъем датчика положения распределительного вала на наличие коррозии. -Проверить зубчатое колесо датчика положения распределительного вала на предмет износа и наличия повреждений.
Ремонт при возникновении ошибки (кода) P0341 :
-Замена неисправного датчика положения распределительного вала -Замена поврежденного зубчатого колеса -Ремонт или замена закороченных, поврежденных или подвергнутых действию коррозии проводов и соединителей датчика положения распределительного вала
7+1 причина ошибок по датчику положения распредвала ДПРВ. P0341 P0342
Ошибки по ДПРВ действительно доставляют массу проблем. Они возникают неожиданно и также неожиданно могут исчезнуть на какое-то время. Но затем снова возвращаются и чек на панели приборов постоянно мозолит глаза.
Хотя чек может и не показаться на панели приборов, но ошибка в блоке управления двигателем всё же затаится. Это может привести как к проблемам в работе двигателя, так и не проявляться никакими симптомами.
Замена датчика далеко не всегда решает проблему. Поэтому можно наблюдать, как автовладельцы по очереди пачками меняют эти датчики, в надежде найти тот самый нормальный, который будет исправно работать. Но зачастую это тоже не дает результата, кроме навсегда утраченных денег из семейного бюджета.
Проблема усложняется ещё тем, что ДПРВ является чуть ли не единственным датчиком, который невозможно напрямую диагностировать сканером через обычный разъем диагностики ОБД. Потому что он не выдает никакой “визуально-цифровой” информации. Например, датчики температуры выдают конкретные значения, которые мы видим на экране диагностического прибора. И по ним мы можем судить о работоспособности датчика. Это же касается и датчиков давления, и детонации, и ДПДЗ. Даже ДПКВ можно диагностировать по оборотам двигателя.
А вот ДПРВ никак. Есть, конечно, косвенные методы, о которых я иногда рассказываю в видео и на страницах сайтов. Но они дают только предположение, что скорее всего ДПРВ корректно не работает и его всё равно приходится потом проверять вручную мультиметром, осциллографом и т.д.
Но это немного другая тема. А на этой же странице я хочу донести, что при ошибке ДПРВ далеко не всегда проблема заключается в самом датчике и даже не в электрике.
Вот самые частые причины, из-за которых возникают ошибки по датчику положения распредвала.
Ошибка ДПРВ. Неисправность датчика
Да, датчики тоже выходят из строя. Чаще всего в датчике лопается пайка и периодически повышается сопротивление цепи внутри датчика. Поэтому датчик, то работает, то не работает. Спустя время он может отказать полностью. В этом случае необходимо либо распилить датчик и пропаять, либо заменить его новым.
Но учтите, что очень желательно покупать именно оригинал по нескольким причинам:
Поэтому не экономьте, так как может выйти по итогу дороже.
📌Как заменить датчик на Шевроле Лачетти я показывал тут:
Замена на моторах 1.6 и 1.4
Замена ДПРВ на Шевроле Лачетти 1.8 ЛДА
Ошибка ДПРВ. Проблемы в проводке
У каждого автомобиля есть свои слабые места в проводке. И не редко эти места находятся в проводке ДПРВ. Например, на Шевроле Лачетти 1.6 их аж три! Это два места возле разъема датчика и одно место возле ЭБУ.
Все эти места и как, собственно, проверить проводку я показал на странице👉 Как проверить проводку ДПРВ
К чему могут привести проблемы в проводке ДПРВ, я показывал на реальном примере тут
Ошибка ДПРВ. Некорректная установка датчика
Датчик имеет некий люфт в своем посадочном месте. Поэтому его можно немного наклонять вправо или влево. Так как датчик работает только с правым распредвалом (выпускным), то чаще всего для нормальной работы его необходимо наклонить вправо.
Но бывают случаи, когда необходимо отклонить влево. Это зависит от применяемого датчика.
Поэтому, если Вы перепробовали уже все варианты борьбы с ошибкой ДПРВ, тогда сместите датчик и пронаблюдайте.
Ошибка ДПРВ. Неисправность датчика положения коленвала (ДПКВ)
В процессе работы двигателя ЭБУ следит за синхронизацией между ДПРВ и ДПКВ. Поэтому при неисправности ДПКВ, блок управления двигателем спокойно может вывалить ошибку по ДПРВ. Это случается сплошь и рядом. Поэтому обязательно проверяйте исправность цепи ДПКВ при ошибке по ДПРВ.
Как это сделать я показывал в этом видео
Особенно, если данные проблемы начались после мойки двигателя или езды по глубоким лужам. Обработайте разъем ДПКВ специальными средствами
А если у Вас авто с блоком управления MR-140, например, Шевроле Лачетти 1.8, тогда, возможно, стоит провести процедуру обучения ДПКВ
Ошибка ДПРВ. Неправильные фазы ГРМ
Это одна из самых частых проблем, которая приводит к ошибкам по датчику распредвала.
Как я выше писал, блок управления двигателем следит за синхронизацией сигналов ДПРВ и ДПКВ. Поэтому, если при установке ремня ГРМ была допущена ошибка, тогда нормальной синхронизации не будет и ЭБУ может вывалить ошибку по неверному сигналу ДПРВ.
А если наряду с неверным сигналом ДПРВ при диагностике обнаружено завышенное давление во впускном коллекторе или большие отрицательные топливные коррекции, тогда обязательно необходимо проверить метки ГРМ.
Как это сделать, можно посмотреть на странице👉 Замена ремня ГРМ
Ошибка ДПРВ. Разбит шпоночный узел на коленвалу
Это также относится к проблемам синхронизации. Когда разбивается шпоночный узел на коленвалу, тогда там появляется люфт и это приводит к несовпадению сигналов ДПКВ и ДПРВ. Это тоже приводит к появлению ошибки по неверному сигналу ДПРВ.
Поэтому необходимо снять шкив приводного ремня и за ним можно увидеть шкив ремня ГРМ
Вывешиваем колесо, включаем передачу и крутим колесо туда-сюда. Если шпонка разбита, тогда Вы точно увидите люфт между шкивом и коленвалом.
Проблема это достаточно опасная. Шпонка вылита на самом шкиву и при износе шпонки необходимо заменить в срочном порядке сам шкив, пока не разбилось посадочное место на коленвалу.
Поэтому при закручивании болта шкива, необходимо соблюдать строго предписанный момент затяжки и пометить болт краской, чтобы в случае его откручивания, Вы это быстро заметили. Как это сделать показано по ссылке выше про замену ремня ГРМ.
Ошибка ДПРВ. Проблемы в бортовой сети автомобиля
На большинстве автомобилей ДПРВ является единственным датчиком, который питается от бортового напряжения 12-15 вольт. Все остальные датчики питаются от 5 вольт, которое стабилизирует ЭБУ.
Поэтому датчик положения распредвала очень зависим от качества напряжения бортовой сети. Замкнутые банки АКБ или просто уже уставшая АКБ, либо пробитый выпрямитель в генераторе может сказаться на работе ДПРВ.
Поэтому необходимо проверить качество бортового напряжения. Чтобы оно соответствовало норме и имело качественное выпрямление без лишних импульсов.
Вот 8 причин, которые приводят к ошибкам по ДПРВ, с которыми приходилось сталкиваться. Как видно, проблема может быть далеко не только в датчике, но и в совершенно других местах.
Также я снял видео на эту тему
Код ошибки P0341 – несоответствие диапазона рабочих характеристик цепи датчика «A» положения распределительного вала (Банк 1)
Код ошибки P0341 звучит как «несоответствие диапазона рабочих характеристик цепи датчика «A» положения распределительного вала (Банк 1)». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Camshaft Position Sensor «A» Circuit Range/Performance (Bank 1)».
Техническое описание и расшифровка ошибки P0341
Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0341 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.
Датчик положения распределительного вала (CPS) посылает специальный сигнал в модуль управления двигателем ЭБУ для верхней мертвой точки на такте сжатия. А также сигналы, указывающие на положение кулачкового датчика.
Это достигается посредством несущего колеса реле, прикрепленного к распределительному валу, которое проходит мимо кулачкового датчика. Всякий раз, когда сигнал в ЭБУ не соответствует нужному диапазону рабочих характеристик появляется этот код ошибки.
Этот код также может быть задан из-за длительных периодов прокрутки.
Симптомы неисправности
Код P0341 может означать, что произошла одна или несколько следующих проблем:
В некоторых случаях этот код ошибки двигателя генерируется на транспортных средствах, которые фактически не имеют датчика положения распределительного вала. В этих случаях это в основном означает, что двигатель неправильно работает из-за неисправных свечей зажигания, проводов и часто катушек.
Как устранить или сбросить код неисправности P0341
Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0341:
Часто замена датчика исправляет код с ошибкой P0341, но не обязательно. Поэтому важно сделать проверку всех пунктов.
Диагностика и решение проблем
Датчик положения распределительного вала – это электронное устройство, используемое в двигателе для регистрации частоты вращения распредвала. Эта информация используется модулем управления двигателем (ECM) для управления зажиганием и впрыском топлива.
Датчик положения обнаруживает положение распредвала для идентификации конкретного цилиндра и положение поршня. Система датчиков состоит из вращающейся части, обычно диска, и статической части, фактического датчика.
При работающем двигателе, высокая и низкая части зубьев изменяют зазор с датчиком. Изменение зазора вызывает изменение магнитного поля вблизи датчика. Изменение магнитного поля вызывает изменение напряжения на датчике.
Когда система датчиков положения коленчатого вала (POS) перестает работать. Датчик положения распределительного вала обеспечивает различное управление частями двигателя, используя тактовые сигналы идентификации цилиндров.
На каких автомобилях чаще встречается данная проблема
Проблема с кодом P0341 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:
С кодом неисправности Р0341 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0016, P0069, P0141, P0340, P0342, P0343, P0345, P0347, P0348, P0349, P0365, P0366, P0367, P0368, P0369, P0390, P0391, P0392, P0393, P0394, P0404, P0442, P0452, P0642, P1166, U0121.
