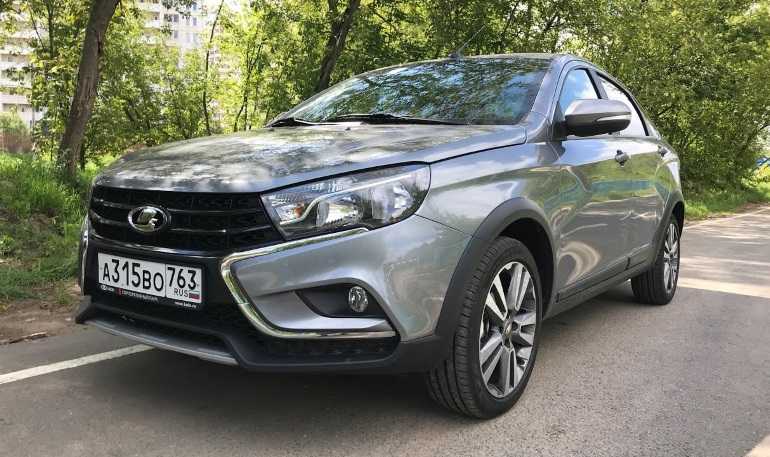

Видеообзор седана Lada Vesta Cross

Опубликовано: 09.04.2020
0
2
Видеообзор седана Lada Vesta Cross

Установка улитки

Потребуется: снять минусовую клемму аккумулятора и руль, приготовить ключ Torx T10, T20.

Порядок действий:

  1. Снять верхний и нижний кожухи рулевой колонки (пластиковую облицовку), вывернув два винта снизу (№3), а затем отщелкнуть фиксаторы;
  2. Ослабить винт (№2) крепления блока подрулевых переключателей к корпусу рулевой колонки;
  3. Отжать фиксирующий язычок (№2) и снять блок подрулевых переключателей с корпуса вала рулевого управления.

Подрулевые рычаги можно снять без снятия блока и руля.

Чтобы снять левый переключатель (поворотники и свет фар) следует:

  1. вывернуть 2 винта крепления (№2);
  2. отсоединить разъем с проводами (№6);
  3. извлечь переключатель из блока (№1).

Правый переключатель (управление стеклоочистителем) снимается аналогично.

При обратной сборке передние колеса должны быть выровнены, а поворотный контактный диск вращающегося устройства должен быть заблокирован предохранителем в среднем положении. Для этого:

  • определяем максимальное количество оборотов контактного диска (№2), вращая его из крайнего левого в крайнее правое положение (без применения усилий);
  • повернуть контактный диск в среднее положение, отсчитав из крайнего положения половину максимального числа оборотов;
  • совместить отверстия (№4) под предохранитель на диске и отверстие (№5) в корпусе вращающегося устройства и установить предохранитель (№6).

Момент затяжки винта 1,6…2,4 Н.м (0,16…0,24 кгс.м).

Видеообзор седана Lada Vesta Cross

Напомним, на сайте представлены другие инструкции по обслуживанию и ремонту Весты или XRAY своими руками. Необходимую информацию можно легко найти, используя поиск (в верхнем правом углу сайта), либо по содержанию (Веста, XRAY).

Ключевые слова: руль лада веста | руль lada xray | поворотники лада веста | поворотники lada xray | противотуманные фары лада веста | противотуманные фары lada xray | передние фары лада веста | передние фары lada xray | задние фонари лада веста | задние фонари lada xray | стеклоочистители лада веста | стеклоочистители lada xray

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..


  • АвтоВАЗ запатентовал комбинацию приборов и ручник

  • Обзор Lada XRAY Sport с фото и видео (спортивный концепт)

  • Особенности топливной системы Лада Веста и XRAY

  • Артикулы штатных задних дисковых тормозов Lada XRAY Cross

Назначение и описание

Центральный блок кузовной электроники (ЦБКЭ) достался от Renault и находится под панелью за вещевым ящиком. Блок предназначен для выполнения следующих функций:

  • Функции системы контроля доступа;
  • Управление стартером;
  • Управление реле дополнительных потребителей;
  • Управление обогревателем заднего стекла и обогревателями боковых электрозеркал;
  • Управление обогревателем ветрового стекла;
  • Управление лампами указателей поворота и аварийной сигнализации;
  • Управление плафоном освещения салона;
  • Управление плафонами освещения порогов (для комплектации «Люкс»);
  • Управление освещением багажника;
  • Управление стеклоочистителем ветрового стекла (для комплектаций «Классик» и «Комфорт»);
  • Управление энергосбережением устройств внутреннего освещения автомобиля;
  • Контроль состояния выключателя сигнала торможения (ВСТ);
  • Контроль состояния выключателя сигнала положения педали сцепления (ВСППС) (для комплектаций с механической коробкой передач);
  • Индикация.
Читайте также:  Главная> Популярный> Автомобили и мотоциклы >"лада веста ключ силиконовый чехол"269 результатов

Схемы ЦБКЭ

Схема электрических соединений ЦБКЭ на а/м LADA VESTA: 2 – батарея аккумуляторная; 3 – стартер; 4 – фонарь задний внешний левый; 5 – блок-фара левая; 7 – реле обогрева заднего стекла (К3); 8 – блок-фара правая; 10 – фонарь задний внешний правый; 13 – плафон освещения багажника; 15 – предохранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 26 – выключатель аварийной сигнализации; 30 – предохранитель 5 А (F20); 32 – переключатель подрулевой левый (переключатель световой сигнализации);

34 – предохранитель 60 А (F75); 35 – обогреватель зад-него стекла; 44 – реле обогрева ветрового стекла 1 (К21); 46 – обогреватель ветрового стекла; 47 – плафон освещения вещевого ящика; 48 – выключатель плафона освещения вещевого ящика; 51 – ЦБКЭ (контроллер ВСМ); 58 – предохранитель 30 А (F61); 59 – плафон освещения порога левый (устанавливается на комплектации «люкс»); 60 – плафон освещения порога правый (устанавливается на комплектации «люкс»); 61 – реле дополнительных потребителей (К2); 63 – предохранитель 10 А (F32);

84 – предохранитель 3 А (F43); 87 – зеркало наружное левое; 88 – зеркало наружное правое; 120 – дополнительное реле стартера (К23); 134 – выключатель сигнала торможения; 138 – предохранитель 5 А (F15); 164 – панель управления кондиционером (схема подключения для комплектации «комфорт»); 185 – блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 – предохранитель 5 А (F24); 200 – предохранитель 15 А (F11); 201 – предохранитель 15 А (F12); 202 – предохранитель 10 А (F13); 203 – предохранитель 10 А (F14); 204 – предохранитель 5 А (F17); 205 – предохранитель 5 А (F16); 229 – предохранитель 3 А (F49); 230 – выключатель сигнала положения педали сцепления; 231 – реле обогрева ветрового стекла 2 (К22); 233 – предохранитель 5 А (F80)

  • место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;
  • место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

Схема электрических соединений ЦБКЭ на а/м LADA VESTA (комплектация «Комфорт»): 2 – батарея аккумуляторная; 3 – стартер; 9 – фонарь задний внутренний левый; 15 – предо-хранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 20 – предохранитель 15 А (F1); 23 – фонарь задний внутренний правый; 28 – предохранитель 5 А (F74); 31 – выключатель света заднего хода; 33 – переключатель подрулевой правый (переключатель стеклоочистителя); 51 – ЦБКЭ (контроллер ВСМ); 63 – предохранитель 10 А (F32); 79 – электродвигатель очистителя ветрового стекла; 80 – электродвигатель омывателя; 120 – дополнительное реле стартера (К23); 198 – предохранитель 25 А (F40);

Видеообзор седана Lada Vesta Cross

После замены ЦБКЭ необходимо выполнить процедуру обучения (ввод параметров) и автоматического конфигурирования ЦБКЭ, используя диагностический прибор Grade-X. Также с помощью этого прибора можно просматривать коды ошибок (неисправностей). Более детально ознакомиться с функциональными возможностями ЦБКЭ, а также его диагностикой можно по ТИ (устройство, диагностика неисправностей ЦБКЭ).

Читайте также:  Шины, диски на Лада Веста (Lada Vesta)

С одной стороны данное функциональное устройство позволяет более тонко настраивать работу электроники. А с другой стороны, блок имеет сложное устройство, что делает самостоятельный ремонт более проблематичным. В случае отказа ЦБКЭ придется обращаться к дилеру, т.к. вряд ли под рукой найдется необходимое оборудование для его программирования или диагностики.

Внимание! Переобучить ЦБКЭ, взятый с другого автомобиля, невозможно.

, ,
