Схема предохранителей и реле Ford Focus 2 (2004-2011)

   A. Блок предохранителей в моторном отсеке
   B. Блок предохранителей в салоне (2004-2007 / 2007-2010)

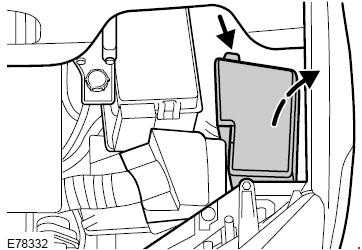

Блок предохранителей в моторном отсеке

Блок предохранителей в салоне (2004-2007)

Блок предохранителей в салоне (2007-2010)

Реле (расположены внутри салонного блока предохранителей (2007-2010)

Предохранитель, защищающий силовые цепи стартера и генератора

Другой вариант расположения предохранителей в монтажных блоках Форд Фокус 2 описан по этой ссылке

Расположение реле и предохранителей в монтажном блоке под капотом Ford Focus 2

Предохранители и защищаемые ими цепи

Реле подкапотного блока и включаемые ими цепи

Другой вариант расположения предохранителей в монтажных блоках Форд Фокус 2 описан по этой ссылке

Расположение реле и предохранителей в салоне Ford Focus 2

Реле, предохранители и защищаемые ими цепи

Диагностика и ремонт Ford тут!!!!!

Перепрошивка и ремонт блоков управления SRS Airbag тут!!!!!

MiniFAQ темы
Предохранители и реле на Форд Фокус 2 разнесены по двум блокам:
1) под капотом – сильноточные предохранители и реле, а также относящиеся к компонентам, находящимся под капотом, на схемах обозначен FRONT JUNCTION BOX (FJB)
2) в салоне под перчаточным ящиком над ногами пассажира – слаботочные и защищающие цепи управления, на схемах обозначен PASSENGER JUNCTION BOX, PJB, также применяют термин GEM

в салоне и частично под капотом используются ножевые предохранители формата mini

Блок предохранителей под капотом

Блок предохранителей в салоне
С начала выпуска Форд Фокус 2 и до 2007 года использовался один конструктив блока предохранителей в салоне, затем по настоящее время другой (с точки зрения размещения предохранителей, реле и контактных разъемов).

Также рекомендую тему Эл. схемы, схемы подключения, распиновки и др. для информации, какие предохранители и реле отвечают за те или иные электрические цепи,
и тему Глюки и ремонт электроники / электрики / проводки по профильным вопросам.

Прошу предложения и замечания присылать в личку

Grigory2008

29 January 2011

Блоки предохранителей, предохранители

Diamond Hell

1 October 2007

1

Народ, помогите! У меня FF2 июльской сборки этого года. Перегорел предохранитель прикуривателя. Полез менять и обнаружил, что компоновка главного блока предохранителей (который под бардачком) совсем другая, чем в мануале, и номера совсем другие. Никакой наклейки со схемой, как в мануале обещано, нет и помине. Приехал к дилеру, мастер когда увидел этот блок сделал квадратные глаза, сказал, что это новый вариант, он такого ещё не видел, по интернету узнал номер предохранителя (оказался 109 вместо 39 по мануалу). Полной же схемы компоновки блока или хотя бы списка предохранителей и соответствующих цепей нет. На вопрос, что делать, если ещё какой-нибудь предохранитель сгорит, посоветовал приезжать на сервис 🙁 Ну, круто! Если у кого есть схема нового блока или ссылка на неё, скиньте, плиз! А то не радует как-то по любой мелочи на сервис мотаться 🙁

Diamond Hell
У дилера есть, пусть в E-Tis смотрят. Там есть таблица соответствия старых номеров и новых, и описание нового блока! Просто они лентяи, делать ниче не хотят как обычно…

похоже у меня такой же. Машина августовская, европейская. В книжке есть таблица с номерами 100 и выше

Diamond Hell

1 October 2007

Ni-ni
У меня в книжке номера с 37 по 86 🙁 Если есть возможность, отскань или сфотографируй табличку из своей книжки!

sanekk

3 October 2007

19

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.

Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи
F37 F140 10 Дальний свет фар (левая сторона)
F38 F139 10 Дальний свет фар (правая сторона)
F39 F109 20 Прикуриватель, задняя розетка
F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)
F41 F106 20 не используется
F42 F123 7,5 Электрообогрев наружных зеркал заднего вида
F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.
F44 отсутствует
F45 F113 10 Система дневного света (стояночный свет)
F46 F107 10 Щиток приборов, OBD
F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания
F48 F135 20 Подсветка при движении в светлое время
F49 F103 10 Органы управления освещением.
F50 F129 20 Стеклоочистители лобового стекла
F51 F111 15 Топливный насос
F52 F105 25 Обогрев заднего стекла
F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)
F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)
F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)
F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа
F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором
F58 F112 15 Аудиоустройства, мобильный телефон
F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка
F60 F142 15 Ближний свет фар (левая сторона)
F61 F143 15 Ближний свет фар (правая сторона)
F62 отсутствует
F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения
F64 F128 20 не используется
F65 F122 10 Модуль подушки безопасности
F66 F115 7,5 Органы управления освещением.
F67 F114 10 Щиток приборов, противоугонная система
F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)
F69 F116 20 Противотуманные фары, задний противотуманный фонарь
F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений
F71 F110 10 Подсветка при движении в светлое время
F72 отсутствует
F73 F117 7,5 Фонари освещения регистрационного знака
F74 F132 15 Стоп-сигналы
F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора
F76 F130 7,5 Модуль полного привода
F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)
F78 F131 15 Задний стеклоочиститель
F79 отсутствует
F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона
F81 F120 20 Модуль правой задней двери
F82 F118 20 Модуль левой задней двери
F83 отсутствует
F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)
F85 отсутствует
F86 F121 20 Сиденья с обогревом

sanekk
С внедрением GEM нового поколения 7M5T-14A073-XX …

Подскажи пожалуйста чем GEM “нового поколения” отличается от 4M5T-версиий. Я к тому что, при смене поколений, обычно есть кардинальные изменения, хотелось бы знать какие, может ссылки есть.

вчера загорелся сигнализатор неисправности подушек безопасности.
Пытаюсь найти предохранитель и не могу. Просветите где живёт предохранитель модуля управления подушками безопасности в ФФ2?

-2

Длеко и глубоко!

Minexa
Спасибо за содержательный и исчерпывающий ответ

Не надо искать предохранитель.
Проблема не в нём.
Надо ехать к дилеру и читать ошибки.
(Если бы был предохранитель, то лампа бы быстро моргала)

Только что залез поменять предохранитель прикуривателя, найти его на плате труда не составило, но где взять сам предохранитель… Не могли уже запихать запасных в специально заготовленные для этих целей 5 гнезд…

WorstPart

У дилеров по 15р./штука. Купил себе по 2 штуки всех калибров. Согласен с вами – буржуи продают авто по 20 килобаксов, а копейку зажали.
А у меня вообще смех был: перестала закрываться задняя левая дверь/эл. стекла и поэтому не вставала на сигнализацию. Закрыл её(дверь) вручную и так ездил недели три (в моём колхозном городишке вообще можно не закрывать). И вот купил, нашёл в этом топике фото нового блока, поменял, прозвонил снятый – а он зараза целый. Потом уже здесь где-то вычитал – просто их сначала пошевелить надо бы.

А я в обычном магазине запчастей рядом с домом купил по 2р. за штуку

У меня прикуриватель сгорел в фокусе2 2005 года, какой по номеру предохранитель менять??

39-й 🙂

В гнездо прикуривателя попала цепочка от рабочего пропуска. Прикуриватель не работает. В инструкции написано, что чехол блока предохранителей под бардачком надо снять, открутив 2 болта, но там оказались 2 жёлтых пистона-с зажимами, на зажими надо нажать и плавно с силой потянуть…но дальше: в блоке и в инструкции разная маркировка…мастер дилерского центра сообщил, что не может сообщить данные по маркировке, но несмотря на очередь в сервис обещал записать прямо на завтра в любое время…В моей инструкции написано, что плавкие предохранители подлежат замене в дилерском центре. Слышал, что в инструкциях к некоторым европейским Фордам замена плавких предохранителей, наоборот, описана в разделе типа “Внештатные ситуации на дороге”.

Интересно, можно ли самому менять предохранители без риска потери гарантии?

Djkjlz У меня в точности такая же ситуатция, задняя левая..
Только вот этот попик нашел через пару дней..
Вынул прозванил, поставил назад… зараза … работает!!!

а какой предохр отвечает за подсветку багажника?

F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона

ЭТОТ ЧТОЛИ?

Приобрёл автомобильный кипятильник, теперь очень нужно поменять предохранитель прикуривателя, где его искать и какой номер уже понятно…

, приблизительно, но какая маркировка … или там внешний вид.
Я так понимаю – вазовские значительно крупнее, у дилера цены безумные, а то, что в тех-же размерах не всегда подходят…
И где там щипцы?

щипцы находятся в блоке предохранителей под капотом. в предохранители продаются в любом автомагазине. они стандартные.

ДД!авто фокус рестайл
Подскажите пожалуйста
накрылся прикуриватель уверен что предохранитель)почитал по мануалу что нужно снять крышку под перчаточным ящиком но как то все неподробно…а ехать к официалам из за предохранителся не хочется(по записи итд)
кто менял самостоятельно ?)))

Grigory2008

18 January 2009

4

Без проблем снимаются 2 “пенька” черных пластиковых, которые держат декоративную накладку – пальцами надавить с 2х сторон.
Затем снять накладку и по углам предохранительной коробки отвернуть на четверть оборота винты. Они снимутся со стопора, и панель предохранителей откинется вниз.

Номера предохранителей прикуривателя 109 и 119 (для универсала со 2й розеткой в багажнике) (насколько помню)

Ставится аналогично в обратном порядке

Grigory2008

18 January 2009

Это из руководства по дорестайлу, но система такая-же
Только у рестайла декоративная крышка сплошная

предохранители прикуривателей в блоке предохранителей под вещевым ящиком в салоне

Щипчики для вытаскивания предохранителей в блоке под капотом

Блок предохранителей рестайла от дорестайла отличается!!!

Vosten_MK4

18 January 2009

DN-2001, чем? Я не заметил разницу…

Анатолий13

18 January 2009

Фото в студию

подскажите где находятся… предохранители на подсветку салона и номерного знака? ) …дорестайл

вчера из-за неисправного насоса, воткнутого в прикуриватель, сжег предохранитель
не имея под рукой руководства по эксплуатации (кстати, а все интересующиеся там посмотреть не могут?

) нашел на форуме инструкцию по замене:
под перчаточным ящиком снять декоративную крышку, закрепленную болтами
повернуть на пол-оборота по бокам два винта-барашка, удерживающие блок предохранителей
собственно, сменить предохранитель

нашел схему расположения предохранителей для с-макс))), сравнил со схемой для первого фокуса (и там и там предохранитель прикуривателя оказался 109), прочитал, что в крышке дополнительного блока предохранителей под капотом есть “сниматель” предохранителей и комплект предохранителей для быстрой замены – по одному каждого номинала

меня ждали неприятные сюрпризы – блок предохранителей под перчаточным ящиком у меня не имеет декоративной крышки – это раз, и запасных предохранителей в комплекте у меня не оказалось – это два

завтра поеду куплю набор запасных предохранителей, вроде как они универсальные для многих авто и стоят не дорого
если кого-то интересует – предохранитель прикуривателя желтого цвета, на 20А)))

Gastroler:

руководства по эксплуатации (кстати, а все интересующиеся там посмотреть не могут? )

…нет, т.к. рисунок в мануале не соответствует реальности )

2 people online

MiniFAQ темы
Предохранители и реле на Форд Фокус 2 разнесены по двум блокам:
1) под капотом – сильноточные предохранители и реле, а также относящиеся к компонентам, находящимся под капотом, на схемах обозначен FRONT JUNCTION BOX (FJB)
2) в салоне под перчаточным ящиком над ногами пассажира – слаботочные и защищающие цепи управления, на схемах обозначен PASSENGER JUNCTION BOX, PJB, также применяют термин GEM

в салоне и частично под капотом используются ножевые предохранители формата mini

Блок предохранителей под капотом

Блок предохранителей в салоне
С начала выпуска Форд Фокус 2 и до 2007 года использовался один конструктив блока предохранителей в салоне, затем по настоящее время другой (с точки зрения размещения предохранителей, реле и контактных разъемов).

Также рекомендую тему Эл. схемы, схемы подключения, распиновки и др. для информации, какие предохранители и реле отвечают за те или иные электрические цепи,
и тему Глюки и ремонт электроники / электрики / проводки по профильным вопросам.

Прошу предложения и замечания присылать в личку

Блоки предохранителей, предохранители

sergei2050
скорее всего дело было в преде и старый Гем блок рабочий.

Snezhnii
Гем тоже был глюченый, там окислены были 4 контакта их при мне чиститли изначально . Старый Гем и стоит обратно там))) новый в подарок .

sergei2050
значит вода в него попадала, смотри где дыра есть, а то снова может заглючить.

Snezhnii
хз ,я не искал – монтажной пеной в дырку плеснул))), где жгут под капот от блока уходит.

Добрый день! Решил подключить регистратор к плафону освещения(машина фокус 2 рест.).
Пока возился видимо случайно коротнул, теперь не работают маленькие оранжевые лампочки в плафоне(которые по бокам кнопок включения освещения и включающиеся автоматом при вкл. габаритов) и иконка включения ближнего света на панели приборов..сам ближний свет работает, габариты тоже работают..работает все, кроме иконки и лампочек в подсветке. 99% это погорел предохранитель, кто нибудь может подсказать его номер и где он находится?

Вынь и прозвони преды 135 (20А), 103 (10А), 104 (10А). Находятся в блоке в ногах переднего пассажира.

dr.DOS
135 у меня нет. Заменил 103 и 104 – результата нет(( Оранжевые не горят.

З.Ы. Про индикацию ближнего я глюканул..ее вообще нет.

dr.DOS
135 – это на скандинавский свет.

XeleX
если освещение салона работает, то скорее всего проблема в плафоне.

Здраствуйте, хотел бы отключить омыватель фар подскажите пожалуста какой предохранитель и где нужно вытащить, спасибо!

полетел блок предохранителей на ФФ2 рестайлинг 7M5T-14A073-DF купил аналогичный на разборке правда у меня движок на 1.6 а он стоял на 1.8. работать не хочет. электрик говорит блок живой. вот VIN на всякий случай X9FHXXEEDH8T09604 Может кто сталкивался?

mda85
что именно не работает в блоке ?
возможно просто нужно изменить конфигурацию блока под твою машину

в старом выгорело одно место, не работали подогрев заднего стекла и зеркал. Съездил сегодня в сервис форд,что на седова 10 всё починили, новый блок перепрошили. Всё отлично работает.

как и zaharov1787 меня тоже интересует каким предохранителем отключается омыватель фар будьте добры подскажите

Никто так похоже и не ответит, отправляют в поиск и всё..

у всех же есть книжки.

Я себе на зиму отключаю в подкапотном блоке F 23 – он там у меня единственный ножевой на 30А.

Но у меня рестайл. На Дорестайле другой.

В салоне которые сколько не читал там тока стекла омыватель. ммм подкапотный , там я не читал взгляну сегодня.

Pchela757
дорестай – рестайл разницы нет, идёт F23 30А омыватель фар, фото вверху, пред зелёного цвета.

оу ееее спасибо , все убрано и замечательно)))

А почему в рестайловом блоке нет 110 предохранителя? F71 F110 10 Подсветка при движении в светлое время – должен быть?

после 30 минут прочитывания всего подряд про скандинавский свет, вопрос остался

теперь понятно =) спс

Парни, I need help!!! У кого есть распиновка разъёма к ЭБУ ФФ2?

Ребят, а какое реле за обогрев лобового у рестайла отвечает?

Привет парни Вот такая проблема: федор 2006/115/испанец, горит постоянно индикатор аккумулятора и не включается подогрев лобовухи, напряжение ровное..14-14.01 до этого индикатор периодически включался выключался, так как напруга была не постоянная, проверил гену(рабочий) поменял реле с щетками и напряжение стабилизировалось, но теперь постоянно горит аккумулятор и не вкл. подогрев лобовухи(( то есть, когда не горел акб то работал обогрев, как загорается акб, так перестает работать обогрев, бредятина какая то..как быть, может кто знает?

may_be11
Снимаешь крышку с блока предохранителей и смотришь на ней какое реле 🙂

Snezhnii
Реле заднего щелкает в ногах пасажира, лобовое точно под капотом?

2

MiniFAQ темы
Предохранители и реле на Форд Фокус 2 разнесены по двум блокам:
1) под капотом – сильноточные предохранители и реле, а также относящиеся к компонентам, находящимся под капотом, на схемах обозначен FRONT JUNCTION BOX (FJB)
2) в салоне под перчаточным ящиком над ногами пассажира – слаботочные и защищающие цепи управления, на схемах обозначен PASSENGER JUNCTION BOX, PJB, также применяют термин GEM

в салоне и частично под капотом используются ножевые предохранители формата mini

Блок предохранителей под капотом

Блок предохранителей в салоне
С начала выпуска Форд Фокус 2 и до 2007 года использовался один конструктив блока предохранителей в салоне, затем по настоящее время другой (с точки зрения размещения предохранителей, реле и контактных разъемов).

Также рекомендую тему Эл. схемы, схемы подключения, распиновки и др. для информации, какие предохранители и реле отвечают за те или иные электрические цепи,
и тему Глюки и ремонт электроники / электрики / проводки по профильным вопросам.

Прошу предложения и замечания присылать в личку

Grigory2008

29 January 2011

Блоки предохранителей, предохранители

Grigory2008

3 January 2011

2

филиппыч
так может просто перегорел источник света в подсветке прикуривателя?

а как до него добраться, этого самого источника???

вообще не догоняю…

Не работают дворники, где находится предохранитель? фокус рестайлинг

Romeo155

29 January 2011

2

archi895
Очиститель переднего стекла F129, заднего – F131. Расположение предов в блоке – здесь:
Блоки предохранителей, предохранители (сообщение #8980811)

Добрый день !

Чистил плафон освещения салона и устроил своей девочке КЗ. В результате не работает все освещение. В сети нашел, что за освещение салона отвечает 36 предохранитель, но в блоке плавких предохранителей его нет.

В схеме салонного блока моего Фокуса (2007 год выпуска)

предохранители начинаются с 37 номера. Я прозвенел все предохранители на 7,5А, и убедился в их целостности.

А вот схема-легенда предохранителей.

Ребят, помогите разобраться.

_AMG
Посмотри F80 10A
Схема http://ffclub.ru/forum/index.php?download=54
стр. 59 питание BATT.SAVER RELAY

народ кто в курсе а какйо номер у предохранителя отвечающего за подсветку салонных плафонов и подсветку ног??

Grigory2008

5 February 2011

bocman128

а никто не подскажет как крепится подкапотный блок предохранителей? а то он у меня закреплен только на гайку ближе к лобовому стеклу, а передняя часть болтается. то есть он у меня снизу не закреплен. заметил это только через полтора года, т.к. не гремело.

СОЮЗ
как устранил проблему с электрикой

СОЮЗ
я свою проблемку сегодня устранил сам,дело было в предохранителе (25) по счету- реле зажигания,че то он какой то слабый на 10 ампер только,а в нем весь фарш (стекла,зеркала,туманки обе,насос стеклоомывателя,задний дворник,фара на задний ход и что то еще было),я просто незнал что делать

,все предохранители перепроверил,а потом начал их прозванивать,и вот дошел до (25) предохр. и мультметр показывает что он не работает,посмотрел на нить в предохранителе и бац прикол :

– он целый.съездил купил немецкий предохранитель и

все у меня работает…

Прошу помочь индентифицировать предохранитель (выпал под ноги водителю) круглый стеклянный . закрыт черным пластиковым колпачком с пружиной. Перестал работать прикуриватель и подогрев сидений. Не могу найти откуда он выпал. Помогите пожалуйста.

Мишуха

24 February 2011

muzakir
По описанию больше похоже на внутренности какого либо девайса (штекер), который вставляешь в прикуриватель. Осмотри то чем пользуешься.
Предохранители на прикуриватель и подогревы проверь, и посмотри внутри прикуривателя ничего не осталось.
Не работает прикуриватель

Подскажите! Это только у меня или у всех крышка блока предохранителей, расположенного под капотом, не имеет никакого уплотнения по периметру? На днях впервые открыл его , а внутри пылищи и грязи…

Gleb60:

Подскажите! Это только у меня или у всех крышка блока предохранителей, расположенного под капотом, не имеет никакого уплотнения по периметру? На днях впервые открыл его , а внутри пылищи и грязи…

Пылища и грязища там если крышка неплотно закрыта. Если защелкнута нормально – то туда ничего не попадает.

Gleb60
можешь сверху накрыть какой нибудь пленкой,это для надежности,я так и сделал

Добрый вечер форумчане, у меня такая проблема:
Не получилось завести машину, а точнее когда вставил ключ в зажигание и повернул во второе положение, то на секунду вспыхнула панель приборов, печка заработала и, вдруг, всё погасло и больше уже машина не реагировала. Габариты, внутренний плафон тоже не загораются. То есть получается будто аккумулятор сняли с машины.
Сразу говорю аккум не сел, в этот же день я спокойно доехал до работы и обратно, проблема возникла после 5ти минутной отлучки в магазин.
Возможно пишу не в тот топик, заранее прошу прощения.

patr00n
Проверь клеммы аккумулятора.

Мишуха
Действительно так оно и было

, не понятно только почему клеммы расшатались, сам туда уже давно не лазил.

Но вот какая проблема вылезла теперь, после завода машины панель приборов загарается через секунд 10, стеклоподъемники и обогрев зад. стекла так же начинают работать не сразу. Между тем, напрмиер, фары загараются сразу.

patr00n
Заряди аккумулятор.

Народ выручайте! Сначала погас свет в перчаточном ящике и подсетка номера. Полез в блок предохранителей посмотреть – сгорел. Заменил… свет не появился и предохранитель не сгорел, а буквально через час погасли габаритки и подсветка панели приборов. Посмотрел и их предохранители – тоже целые. Официалы втыкнули заведомо исправный GEM – все работает, сказали что мой умер – надо менять на новый(23тр).
Умные люди, с руками растущими из правильного места, говорят можно попробовать сделать если найти его внутренню схему и если он вообще разбирается. Накачал кучу схем а что там к чему не пойму 🙁
Народ ткните пальцем где можно взять ВНУТРЕННЮЮ схему GEM модуля?

_______
Машина:
ФФ2 Россия, Ghia, 2006г.в., 1.6 115л.с.

masteryoda
http://ffclub.ru/forum/index.php?download=54
см.листы MY2004 PASSENGER JUNCTION BOX
учитывая что у вас Ghia, скорее всего MID LEVEL и далее

masteryoda
Читал, что он неразборный. Мол несколько плат в бутерброд спаяны.
P. S. Точнее разборный, но не сборный потом

Ребят подскажите, какой предохранитель отвечает за открывание двери багажника универсала и где его искать. А то на нажатие на открывание вообще не отвечает. Спасибо!

Grigory2008
Спасибо за наводку, посмотрю.

ramswell
Дело может быть даже не в предохранителе. У меня два раза хандрила кнопка в двери, а также был поврежден провод к кнопке.

подскажите пожалуйста: у меня ff2 2007г. не работает освещение салона (а лампочка рабочая) и освещение бардачка, какой предохранитель надо поменять и где находится??? заранее спасибо!!!

1 person online

Блоки реле и предохранителей Форд Фокус 2.

Блоки реле и предохранителей Форд Фокус 2_ttl

Иногда случаются такие моменты, когда в автомобиле перестает работать то, или иное электрооборудование, и, конечно, в первую очередь необходимо проверить целостность плавких предохранителей, защищающих эти электрические цепи. Собственно, не будем писать длинных предисловий к статье, и сразу перейдем к сути. Ниже мы приведем изображения блоков реле и предохранителей автомобиля Форд Фокус 2 с пронумерованными элементами, и таблицы соответствия этих номеров их функциональному назначению. Данная модель автомобиля содержит два таких блока, первый находится в подкапотном пространстве моторного отсека рядом с аккумуляторной батареей и воздушным фильтром под пластиковой крышкой, второй блок находится в салоне под бардачком передней панели напротив пассажирского сидения. И так, по порядку.

Монтажный блок реле и предохранителей моторного отсека.

Внешний вид и нумерация установленных в нем элементов:

Блок предохранителей и реле моторного отсека_Ford_Focus_II

Элементы, пронумерованные буквой “F**” – это предохранителя, маркировка “R**” – это реле.

Предохранители блока моторного отсека и их назначение:

Для увеличения таблиц и картинок кликните на изображении.

Назначение предохранителей блока в моторном отсеке Форд Фокус 2

Таблица назначения реле блока моторного отсека ФФ-2:

Назначение реле блока в моторном отсеке Форд Фокус 2

Блок реле и предохранителей под бардачком в салоне.

Внешний вид и нумерация элементов:

Блок предохранителей и реле салона_Ford_Focus_II

Так же как и в первом блоке буквой “F**” обозначены предохранители, реле R15 не задействовано, через реле R19 получает питание топливный насос.

Предохранители блока в салоне и их назначение:

Назначение предохранителей блока в салоне Форд Фокус 2

Предохранитель силовой цепи стартера и генератора ФФ-2.

Данный предохранитель находится на плюсовой клемме аккумулятора. Смотри изображение ниже:

Предохранитель силовой цепи стартера и генератора ФФ-2

Номинальные токи плавких вставок нанесены на корпусах предохранителей.

Надеемся статья окажется полезной владельцам автомобилей Ford Focus 2.

Другие новости по теме:

• Как реанимировать перегоревший предохранитель.
• СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ “VW PASSAT GL”
• “Неубиваемый” регулируемый БП 0-12V.
• ВАЗ 2170 Лада Приора. Схемы электрооборудования.
• Фотореле управления уличным освещением.

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
