Автоматическое управления зеркалами при парковке задним ходом

На чтение 4 мин. Просмотров 7.2k. Опубликовано 20.12.2012

Делая маневры задним ходом я часто тянусь к кнопкам управления зеркалами, что бы их приопустить. Достали уже эти манипуляции. Решил это дело автоматизировать.  Алгоритм работы:  При перключении АКПП в режим реверса ® зеркала немного опускаются вниз, затем при выходе из режима АКПП “задний ход” зеркала возвращаются обратно.
Тонкости работы:
-При работе автодовода штатные кнопки блокируются (защита от дурака)
-Автодовод с памятью, на сколько зеркала опустились, на столько и поднялись (например, если до оканчания автоопускания выключить заднюю передачу — зеркала вернутся обратно).
-Задержка автодовода: нужна что бы исключить ложные срабатывания при переводе селектора и паркинга например в драйв.
-Возможность регулировки угла опускания.

Сделал пока пробную прошивку на микроконтроллер Attiny 13 пока без возможности регулировки угла опускания. В дальнейшем сделаю регулятор: два варианта или на АЦП при помощи потенциометра или при помощи джампиков или микропереключателей.

Недостатки: нет датчика положения зеркала, если скорость опускания/поднятия мотора разная, то со временем нормальное положение зеркала будет меняться. Если зеркало будет в крайнем положении, то автоматика будет крутить мотор до упора (сработает трещетка) и вернет его уже в другое положение.

Продолжение:

Попробывал прикинутся микроконтроллером и подвигать зеркало вверх-вниз с одинаковым периодом. Время одинаковое. До границы срабатывания трещетки далеко, так что без датчика положения будет прекрасно работать.

Сделал регулировку потенциометром угла опускания зеркал. Сделал выключения девайса штатной кнопкой управления зеркал. Проработал все возможные варианты работы. Сделал память на выключатель: выключится только после того, как сделает все свои дела. Осталось только реализовать.

Продолжение:

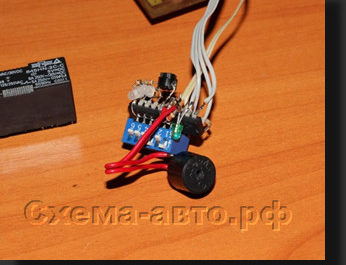

Сделал макет! Правда навесным монтажем, ибо макетка занята.

Автоматическое управления зеркалами при парковке задним ходом

Слева в углу релюшка.

Поменял микроконтроллер на Attiny2313, ибо в нашем местном магазине закончились Attiny13. Убрал потенциометр, установил переключатель на 6 позиций с 64 комбинациями, установил пищалку и сделал управление подогревом зеркал: управляется кнопкой климата, тянуть провода в дверь не надо и штатные функции все работают. Купил релюшки (на фото видна одна) и собрал все детальки, начертил схему, сейчас колдую с печатной платой.

Продолжение:

Спаял плату, оттестил всё ещё раз. Вроде всё работает.

Автоматическое управления зеркалами при парковке задним ходом

Схема и управление получилась вот такая:

Автоматическое управления зеркалами при парковке задним ходом

Есть правда отличия: микроконтроллер уже ATTiny2313, транзисторы полевые мосфеты с материнской платы.
Работа схемы основана на перехвате управления реле К1, К2 и управление реверсом напряжения реле К3. Реле К2 а вернее контакт К2.1 ещё и управляет мотором складывания зеркал — подает напряжение только когда зеркала складываются и раскладываются. Это позволило реализовать и запитать параллельно подогрев зеркал, не тянув при этом провода из двери, как я описал выше. Реле я нашел только на пять вольт, поэтому подключил их соответственно к пяти вольтам. Код программы умеет управлять релюшками — когда нужно включать их, делать задержки переключения, считать время работы мотора, следить за состоянием штатной кнопки выбора зеркала. Так же есть звуковое оповещение бипером состояние работы: мелодия приветствия при подаче напряжения ( тон отличается при блокировки работы блока штатной кнопкой выбора зеркал), сигнал начала и окончания опускания зеркала. Переключатель имеет 64 возможных положения, что позволяет с большой точностью выбрать необходимый угол опускания зеркал.

Автоматическое управления зеркалами при парковке задним ходом

Автоматическое управления зеркалами при парковке задним ходом

Корпус склеил из корпуса пластмассового старого видака при помощи дихлорэтана, даже появился типа радиатор с торца — так получилось. Место установки выбрано рядом со штатным переключателем зеркал, его легко снять и демонтировать, если нужно.

После опробования в работе выявилось одна вещь: скорость работы мотора на опускание отличается немного при подъеме. Это приводит к тому, что через некоторого количества срабатываний зеркало постепенно уходит с нормального положения. Решил проблему корректировкой времени подъема-опускания. Теперь всё нормально.

Видео работы автоматизации зеркал, контроллер управления заркалами при парковке задним ходом

Р.S. Прошло уже больше полугода эксплуатации. Выявлены все удобства и недостатки. Самый главный недостаток в том что нет оперативного изменения угла поворота для каждого зеркала. Так что ожидает полная переделка данного девайса с нуля, как позволит время

Автор Степан Палыч из Волгограда

По случаю внеочередного выходного и дабы время не пропадало зря, было решено развеять всяческие сомнения по поводу взаимосвязи работы функции опускания правого зеркала при включении задней передачи и электропривода сидений.

Итак, что же нам понадобится:
1. Перво-наперво желание
2. Мало-мальские представления о том, как разбирается дверь переднего пассажира
3. Ну и конечно же определенные познания, перед тем как заказывать нужные деталюшки.

Решение первых двух пунктов оставляю за Вами, а вот про третий поговорим отдельно.
Важно, чтобы наш блок двери имел поддержку данной функции.
Как узнать? Ну для начала подключится вагкомом и по адресу 52 посмотреть, что же за блок у нас стоит. У меня стоит блок 1T0 959 702 S, при кодировании поднимает Label: 1K0-959-702-MAX3.clb. По имеющейся информации данный блок поддерживает функцию опускания правого зеркала. Но чтобы удостоверится на все 100 %, после изучения электросхем по Else – решено снять обшивку двери и убедится в том, что у нас присутствуют необходимые пины.
Для сведения – поскольку ко мне часто приезжает народ за помощью, и я не ленюсь делать автосканы приезжающих авто, могу сказать, что подобные блоки стоят почти в 70 – 80 процентов случаев, но и исключения тоже бывают.

Как снимать обшивку двери я описывать не буду (на форуме эта информация есть), а перейду непосредственно к блоку, а конкретней, к разъему который обведен красным прямоугольником.
Здесь нам важно, чтобы на разъеме T16f присутствовали так уж необходимые нам 1, 2, 3 и 9 пины.
Ура, столь нужные пины на месте, а это значит, что можно покупать деталюшки.

Что нам понадобится:
1. Конечно же привод зеркала, который умеет передавать сведения о своем положении в пространстве и времени :) блоку управления – 3D0 959 578 C
2. Штекер, в привод
3. Пины – 000 979 009 (кол-во сосчитаете надеюсь сами после прочтения поста)

Поговорим теперь собственно о штекере.
Он у нас 8-ми пиновый. Курение ETKи на предмет такого штекера для привода не привели ни к какому результату. Но доподлинно известно (опираясь на опыт ув. Waskadagama, реализовавшего подобный проект на пассат-клубе), что данный штекер имеется на кабеле подушки безопасности от табурега. Номерок его 3D0 971 582 AE
Я, честно говоря, посмотрев его цену пришел к выводу, что штекер проще сделать самому. И за основу был взят 12 пиновый 8E0 972 112 A.
Путем нехитрых манипуляций штекер был подогнан и по размерам и по количеству пинов до нужного.
Теперь разбираем зеркало, предварительно конечно его сняв с машины. Там все достаточно просто разбирается. Единственное надо быть поаккуратней с зеркалом, дабы его не расколоть.
Откручиваем старый привод, откусываем старый 3-x контактный штекер идущий к нему (три провода – красный, белый и бело-коричневый)
и запиновываем концы 009 пинами. Как это будете делать Вы – ваше право, я лично подпаял пины к проводам.
Далее добавляем к существующей проводке 4 провода (по два на каждый реохорд). Пины используем все те же 009 (со стороны штекера на привод и со стороны штекера в блок двери они одинаковые)

Остается только правильно пофтыкать пины в соответствующие штекера . Схема такова

|штекер в привод зеркала__|_штекер в блок двери_|
|___________1____________|__________2_________|
|___________2____________|__________4_________|
|___________3____________|__________1_________|
|___________4____________|___не используется___|
|___________5____________|__________3_________|
|___________6____________|__________5_________|
|___________7____________|__________9_________|
|___________8____________|__________12________|
Поскольку на самом приводе зеркала порядок пинов расписан, то сделать это будет весьма просто.
У меня получился в итоге вот такой вот штекерочек :)
Далее все быстренько собираем и идем ставить зеркало назад в авто.
Остается дело за малым, все это хозяйство закодировать. Ну думаю здесь не возникнет сложностей. Но если что, то смотрим соответствующую профильную ветку форума и на подсказки которые выдает вагком :)

Остается проверить работу.
Для этого джойстик управления зеркалами переключаем в R и включаем заднюю передачу. Далее настраиваем зеркало так, как нам хотелось бы, чтобы оно позиционировалось при езде задним ходом. Переводим селектор передачи на паркинг иди D и переводим джойстик управления зеркалами в 0. И зеркало возвращается в его исходное положение. Можно и не переводить джойстик управления зеркалами в 0 а просто поехать в перед и при достижении определенной скорости зеркало само вернется в исходное состояние..

Ах да, и не забываем перед началом испытаний выставить соответствующий чекбокс в Maxidot.

Чтож пора сделать выводы – чтобы зеркало опускалось (а может кому то надо и поднималось :) ) при езде задним ходом, нам вовсе не нужен электропривод сидений. Все опускается и поднимается прекрасно и без него.
PS
Ну а почему же с завода идет эта опция с электроприводом сидений спросите Вы. Да потому что производитель решил, что данная опция должна быть более расширенной и не сводится к пресловутому опусканию зеркала.
Электропривод сидений имеет функцию памяти на двух “наездников” по посадке, ну и чтобы совсем все было по взрослому – помимо положения сидения запоминается и положение зеркал под каждого “наездника”, ну и ко всему этому винегрету добавили и опускание зеркала при движении задним ходом. А почем у бы и нет то – все равно привод уже стоит с потенциометрами.

Читайте также:  Лада Веста оцинкованный кузов или нет

УРА! Я сделал это!

Долго-долго думал, читал, искал варианты для оборудования своего Икса системой опускания зеркал для парковки. Варианты с японскими блоками – очень дорого и доставка сложная. Да и, по отзывам владельцев, не очень точно отрабатывают они – накапливается ошибка.

Но недавно случайно нашел информацию про аналогичный модуль производства украинской фирмы “SAY Technology “. http://saytech.com.ua/pilot Оказалось что у них есть представитель в Москве. Позвонил, договорился, съездил, купил. Цена вопроса – 1500 рублей!!!

В комплекте поставки – сам модуль, комплект проводов с двумя разъемами и инструкция. (фото 1).

Процесс установки в инструкции описан подробно, но покажу на примере.

1. Снимаем нижнюю часть водительской панели под рулем – она на защелках крепится. (фото 2)

2. Находим разъем от блока кнопок управления зеркалами. (фото 3)

3. Нажимаем защелку, выдергиваем разъем. (фото 4)

4. Надрезаем и заворачиваем изоляционную трубку и поролон. (фото 5)

5. Находим на разъеме шесть рядом находящихся проводов – цвета: желтый, зеленый, синий с черной полоской, желтый с красной, красный с белой и синий с красной полоской. Это линии управления зеркалами. Разрезаем каждый из этих проводов и соединяем сторону от разъема с проводами от 7-контактного разъема из комплекта модуля, а сторону, уходящую в панель – с проводами от 8-контактного разъема. Какой цвет с каким проводом соединять – неважно. Главное чтобы оба конца разрезанного провода соединялись с проводами одного цвета. (фото 6). Желтый и зеленый провода скручиваем вместе и соединяем с одним проводом.

6. Паяем все соединения для надежности и надеваем термоусадку. (фото 7)

7. С другой стороны разъема находим в середине два провода – черный (“масса”) и розовый (питание 12В). НЕ РАЗРЕЗАЯ ИХ, подключаем черные провода от модуля к черному, а красные – к розовому. Если разрезать, как написано в инструкции, и как я сначала сделал, то перестанет работать складывание зеркал!! (фото 8)

8. Все аккуратно скручиваем и изолируем. (фото 9)

9. Ставим на место нижнюю часть приборной панели, модуль оставляем висеть из лючка панели предохранителей. (фото 10)

10. Снимаем левую боковую панель (ту, которая под рукояткой замка капота), аккуратно немного вскрываем изоляцию проходящего по порогу жгута и находим в нем желтый провод с зеленой полоской. Подключаем к нему длинный белый провод от модуля – это сигнал включения задней скорости. (фото 11). Затем все обратно изолируем и закрываем. Монтаж завершен!

Затем надо провести еще минимум две процедуры – инициализацию модуля, то есть обучение его кнопкам управления, и настройку положения зеркал в режиме парковки. Записал видео этих процедур:

https://youtube.com/watch?v=0Y3m2NjKK5M%3Ffeature%3Doembed

– инициализация модуля

https://youtube.com/watch?v=QsEu2j5Mtlo%3Ffeature%3Doembed

– настройка положения зеркал

https://youtube.com/watch?v=lHAN0wGkU2E%3Ffeature%3Doembed

– работа модуля.

Есть еще, при необходимости, возможность внесения корректировок (если зеркала возвращаются не очень точно назад). Так же переключателями настраиваются следующие параметры:

– определение перемещений зеркал по импульсам мотора или по времени,

– включение-выключение контроля вращения моторов для предотвращения перегрузки при упирании в ограничитель,

– коробка автоматическая или механика. В случае АКПП вводится задержка 2 секунды для определения включения заднего хода.

– режим работы – полуавтоматический или автоматический.

В случае автоматического режима модуль сам переводит зеркала в режим парковки при включении заднего хода и обратно – при его выключении. В полуавтоматическом – в режим парковки, при необходимости, зеркала переводятся нажатием джойстика вниз, при включенном заднем ходе, а обратно – автоматически при выключении ЗХ. В любое время можно, путем нажатия кнопок на джойстике, переключить режимы вручную. Если перейти в режим парковки, а потом руками еще довернуть любое из зеркал, то в рабочее положение зеркала все равно вернутся как надо.

Работает все вполне достойно. Поворачивает зеркала точно. Глюков пока не нашел.

Если кого заинтересует – представитель сказал что модули в наличии есть. Забирать территориально в Химках. Кстати, на Т31 схема управления зеркалами абсолютно аналогичная – то есть можно ставить и на него.
