Датчик кислорода гранта 8 клапанная как проверить

Опубликовано: 23.06.2023
0
4
Оцените статью!
Датчик кислорода гранта 8 клапанная как проверить

Датчик кислорода (лямбда зонд или ДК) определяет количество оставшегося свободного кислорода в выхлопных газах. На основании его данных электронный блок управления двигателем корректирует состав топливно-воздушной смеси. Рассмотрим особенности замены и проверки датчика кислорода на автомобилях LADA.

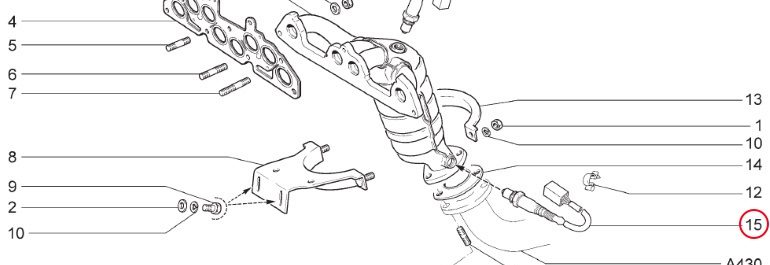

Где находится датчик кислорода? Управляющий и диагностический датчики концентрации кислорода установлены в системе выпуска автомобилей LADA.

Датчик кислорода гранта 8 клапанная как проверить

Признаки неисправности датчика кислорода:

Каталожный номер (артикул) ДК:

Замена датчиков кислорода. Чтобы избежать ожогов, приступаем к работе после остывания системы выпуска. Перед выворачиванием датчиков отсоединяем колодку с проводами (нажимаем на фиксатор).

Датчик кислорода гранта 8 клапанная как проверить

При необходимости обрабатываем соединение датчиков смазкой.

Установка в обратной последовательности. Если датчик используется повторно, обработайте резьбу специальной монтажной пастой, избегая попадания пасты на защитную трубку. Поскольку датчик всасывает эталонный воздух через корпус, его нельзя обрабатывать контактным спреем или смазкой.

Проверка датчика кислорода (оба датчика проверяются аналогично). Самый простой способ – заменить датчик на заведомо исправный.

Если датчик кислорода неисправен, его меняют на новый. В некоторых случаях можно попытаться его восстановить. А вам приходилось своими руками менять или проверять лямбда зонд? С какими трудностями вы столкнулись?

За работу всех систем современного автомобиля отвечают различные датчики. Они снимают показания и передают их электронному блоку управления двигателем (ЭБУ). В случае неисправности датчика в памяти сохраняется ошибка, а на щитке приборов в некоторых случаях появляется ошибка Check Engine.

СодержаниеПоказать

Где находятся датчики

Все современные автомобили Лада (Гранта, Калина, Приора, Веста, Ларгус, Нива или Lada XRAY) оснащаются отечественными двигателями ВАЗ. Расположение датчиков на этих моторах однотипное:

Датчик кислорода гранта 8 клапанная как проверить

Элементы электронной системы управления двигателя ВАЗ 11186/11189: 1* – контроллер; 2* – датчик положения коленчатого вала; 3* – управляющий датчик концентрации кислорода; 4* – колодка диагностики; 5* – диагностический датчик концентрации кислорода; 6 – блок управления дроссельного узла; 7* – датчик скорости автомобиля; 8* – клапан продувки адсорбера; 9* – модуль педали «газа»; 10* – выключатель сигналов торможения; 11* – датчик положения педали сцепления; 12 – аккумуляторная батарея; 13 – датчик массового расхода воздуха; 14 – датчик температуры охлаждающей жидкости; 15 – катушка зажигания; 16 – датчик детонации; 17 – свечи зажигания; 18* – форсунки. * Элемент на фото не виден.

Датчик кислорода гранта 8 клапанная как проверить

Расположение элементов ЭСУД в салоне автомобиля (для наглядности без торпедо): 1 – датчик положения педали сцепления; 2 – выключатель сигналов торможения; 3 – модуль педали «газа»; 4 – контроллер.

Датчик температуры охлаждающей жидкости (ДТОЖ)

Предназначен для измерения температуры охлаждающей жидкости в системе охлаждения двигателя. На основании показателей ЭБУ корректирует частоту вращения коленвала, состав топливно-воздушной смеси и угол опережения зажигания. Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма так, что даже припаять не к чему. Датчик температуры охлаждающей жидкости установлен в крышке термостата.

Датчик кислорода гранта 8 клапанная как проверить

См. Замена и проверка ДТОЖ.

Датчик детонации (ДД)

Предназначен для определения момента возникновения высокочастотных колебаний блока цилиндров, которые возникают при детонационном сгорании топлива. По сигналу датчика электронный блок управления двигателем выбирает оптимальный угол опережения зажигания, что позволяет добиться наиболее полного и эффективного сжигания топливо-воздушной смеси в цилиндрах двигателя, а также автоматически регулировать момент зажигания для топлив с различным октановым числом. Датчик детонации находится на передней стенке блока цилиндров между 2?м и 3?м цилиндрами.

Читайте также:  Проверка реле холодильника на работоспособность: схема, описание принципа работы

Датчик кислорода гранта 8 клапанная как проверить

См. «Замена и проверка датчика детонации».

Датчик положения коленчатого вала (ДПКВ)

Датчик выдает блоку управления информацию о частоте вращения и угловом положении коленчатого вала. По сигналам датчика ЭБУ рассчитывает фазу и длительность импульсов управления форсунками и катушкой зажигания. При его неисправности (отсутствии сигнала) двигатель не заведется. Он находится в отверстии прилива крышки масляного насоса.

Датчик кислорода гранта 8 клапанная как проверить

См. Замена и проверка ДПКВ.

Датчик положения распределительного вала (датчик фаз)

Предназначен для формирования сигнала, по которому ЭБУ определяет верхнюю мертвую точку поршня первого цилиндра при такте сжатия. Принцип действия датчика основан на эффекте Холла. Если датчик неисправен, ЭБУ переводит систему на резервный режим работы. Двигатель может работать неустойчиво, глохнуть или плохо заводиться. ДПРВ не подлежит ремонту. В случае его неисправности его меняют на новый.

См. «Замена и проверка датчика фаз (ДПРВ) на LADA».

ДАД и ДТВ

Датчик абсолютного давления (ДАД) и датчик температуры воздуха (ДТВ) используются на двигателях ВАЗ 21129 и ВАЗ 21179. Они объединены в одном корпусе, который установлен на ресивере модуля впуска. Более детально о них рассказывается тут.

Датчик кислорода (ДК) или лямбда-зонд

Датчик концентрации кислорода позволяет оценивать количество оставшегося несгоревшего топлива или кислорода в выхлопных газах. Сигнал используется блоком управления для поддержания оптимального соотношения воздуха к бензину в камере сгорания. Установлен в катколлекторе до каталитического нейтрализатора отработавших газов.

Датчик кислорода гранта 8 клапанная как проверить

См. Замена и проверка датчика кислорода.

Датчик массового расхода воздуха (ДМРВ)

Этот важный датчик располагается за воздушным фильтром двигателя. Также его называют расходомер воздуха. Его назначение – оценка количества воздуха, поступающего в двигатель автомобиля. На основании информации, получаемой с датчика, электронный блок управления (ЭБУ) вычисляет необходимый объем топлива, чтобы поддерживать стехиометрическое соотношение топлива и воздуха для заданных режимов работы двигателя.

Датчик кислорода гранта 8 клапанная как проверить

См. «Как проверить ДМРВ на автомобилях LADA»

Датчик скорости автомобиля (ДС)

Служит для измерения скорости автомобиля и передачи этой информации на ЭБУ. Его поломка напрямую связана с неработающим спидометром. Датчик скорости автомобиля установлен сверху на картере сцепления, над корпусом внутреннего шарнира привода правого переднего колеса. Его замена весьма проста.

Датчик кислорода гранта 8 клапанная как проверить

Датчик давления масла

Датчик давления масла связан с модулем управления двигателем. Если давление моторного масла опускается ниже предельного значения, то контакты датчика размыкаются. Находится он за головкой блока цилиндров, недалеко от кожуха ремня ГРМ.

Датчик кислорода гранта 8 клапанная как проверить

Клапана управления длиной каналов системы впуска

Впускной коллектор с изменяемой геометрией АВТОВАЗ начал устанавливать начиная с двигателя ВАЗ-21127. Такая конструкция позволяет достичь максимального крутящего момента на низких оборотах и максимальной мощности на высоких. Регулирование длины впускного коллектора (переключение с одной длины на другую) производится с помощью клапана, входящего в состав системы управления двигателем.

См. как заменить и проверить датчик.

Датчики сцепления и тормоза

По сигналам датчика положения педали сцепления и выключателя сигналов торможения контроллер различает нажатое и не нажатое положения педалей. При нажатой педали сцепления контроллер отключает регулирование нагрузки двигателя. Оба датчика находятся на педальном узле.

Читайте также:  Какие комплекты сцепления лучше для ВАЗ (Lada) Vesta? Luk, Sachs, VALEO

Датчик кислорода гранта 8 клапанная как проверить

См. «Замена и проверка датчика педали сцепления» и «Замена и проверка датчика педали тормоза».

На некоторых вариантах исполнения автомобилей используется электронный привод дроссельной заслонки (Е-газ). Напомним, чтобы понять какие ошибки записаны в ЭБУ следует их расшифровать.

На автомобиле Лада Гранта установлены два датчика кислорода – управляющий и диагностический. Первый датчик отвечает за качество и количество смеси в камере сгорания, второй осуществляет контроль каталитического нейтрализатора.

Управляющий датчик кислорода на Гранте расположен в верхней части коллектора, диагностический за катализатором.

Описание диагностического и управляющего датчика кислорода

Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).

Внимание! Для нормального функционирования датчика, ему необходима температура не ниже 360°С.

Специально для того, чтобы датчик быстро набирал необходимую температуру сразу после пуска двигателя, в него встроен нагревательный элемент. Таким образом датчик контролирует богатую и бедную смесь в камере сгорания.

Каталожный номер управляющего датчика 21074-3850010-00

Диагностический датчик кислорода Гранта принцип работы

Этот датчик полностью взаимозаменяем с управляющим, работает по аналогичной с ним схеме. Но, отличия его в том, что он посылает сигнал об отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от значений управляющего датчика.

Каталожный номер диагностического датчика 21074-3850010-00

Признаки и неисправности датчиков кислорода на Гранте

Основных неисправностей датчиков может быть всего несколько:

Признаки неисправности датчиков кислорода

Прежде чем заменить датчик(ки) на новые, необходимо проверить работоспособность ваших старых. Сделать это можно при помощи мультиметра.

Как проверить датчик кислорода самостоятельно

Проверять датчики будем с помощью мультиметра. Для удобства желательно загнать автомобиль на эстакаду или смотровую яму.

Аккуратно отсоединяем колодку проводов от датчика нажав на пружинный фиксатор. Далее необходимо включить зажигание.

На колодке проводов указана нумерация выходов. Нам необходимо проверить питания нагревательного элемента на выводе «В»

Далее минусовой щуп вольтметра подсоединяем к массе двигателя

Проверяемое нами напряжение должно быть не менее 12В. Если оно меньше или его совсем нет значит неисправен либо ЭБУ, разряжен аккумулятор или электрическая цепь.

Проверяем исправность цепи питания датчика и ЭБУ

Минусовой щуп вольтметра подсоединяем к к выводу «С» колодки датчика

Второй щуп к значению «А» и замеряем тем самым напряжение между двумя выводами. Напряжение должно быть 0,45 В. Если напряжение не поступает на колодку или оно отличается более чем на 0,02 В, значит, неисправна цепь питания или электронный блок управления.

Самостоятельная замена датчика

Если после проверки мы убедились, что датчик неисправен, его следует заменить. Для этого нужно обратиться либо в автосервис, или сделать это самостоятельно.

Читайте также:  Тормозные диски Лада Веста СВ и СВ Кросс | Ladaevolution

Для замены датчика нам потребуется всего лишь ключ на 22мм.

Как видим все просто и легко. Основной проблемой на начальном этапе является определение неисправности датчика (лямбда зонд). На самом ли деле причина в нем, после того как убедимся в его неисправности можно смело менять на новый.

Lada Kalina как заменить Лямбда Зонд 8 клапанная, видео.

Датчик кислорода гранта 8 клапанная как проверить

Кузов и салон

Система вентиляции и кондиционирования

Запасные части и расходники

0
Просмотры

0.0
Рейтинг

Хорошо (4 балла)

Датчик кислорода гранта 8 клапанная как проверить

Яма / Эстакада

Для ремонта или обслуживания необходима яма или эстакада

0
голосов

Детали и расходники:

Диагностический датчик концентрации кислорода находится и установлен в катализаторе за нейтрализатором, работает по тому же принципу, что и управляющий датчик концентрации кислорода, и полностью с ним взаимозаменяем.

Сигнал, вырабатываемый диагностическим датчиком концентрации кислорода, указывает на содержание кислорода в отработавших газах после нейтрализатора.

Если нейтрализатор работает нормально, показания диагностического датчика концентрации кислорода будут значительно отличаться от показаний управляющего датчика концентрации кислорода.

1. Отсоедините на автомобиле провод от клеммы «минус» аккумуляторной батареи.

Датчик кислорода гранта 8 клапанная как проверить

2. Разъедините разъемы проводов датчика и проводки автомобиля.

Датчик кислорода гранта 8 клапанная как проверить

3. Отсоедините фиксатор жгута проводов диагностического датчика концентрации кислорода от термоэкрана.

Датчик кислорода гранта 8 клапанная как проверить

4. Отверните три гайки крепления дополнительного глушителя к катализатору и снимите термоэкран приемной трубы глушителя, как описано здесь.

5. Выверните ключом на 22 мм датчик и снимите его с автомобиля.

Датчик кислорода гранта 8 клапанная как проверить

Датчик кислорода гранта 8 клапанная как проверить

6. При необходимости выполните замену диагностического датчика концентрации кислорода.

Датчик кислорода гранта 8 клапанная как проверить

7. Установите на автомобиль все снятые детали в порядке, обратном снятию.

В статье не хватает:

favorite
0

Датчик кислорода гранта 8 клапанная как проверить

Для выполнения операций необходим инструмент

Управляющий датчик концентрации кислорода применяется в системе впрыска топлива с обратной связью находится и установлен в верхней части катализатора.

Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает управляющий датчик концентрации кислорода.

Содержащийся в отработавших газах кислород реагирует с датчиком, создавая разность потенциалов на выходе. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).

Для нормальной работы температура датчика должна составлять не ниже 300 °С, поэтому для быстрого прогрева после пуска двигателя в датчик концентрации кислорода встроен нагревательный элемент.

Отслеживая выходное напряжение управляющего датчика концентрации кислорода, ЭБУ (контроллер) определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки.

Если смесь бедная (низкая разность потенциалов на выходе управляющего датчика концентрации кислорода), то контроллер дает команду на обогащение смеси; если смесь богатая (высокая разность потенциалов) – на обеднение смеси.

Замена управляющего датчика концентрации кислорода Lada Granta

Датчик кислорода гранта 8 клапанная как проверить

2. Разъедините разъемы управляющего датчика концентрации кислорода и жгута проводов, отжав пластмассовую защелку.

Датчик кислорода гранта 8 клапанная как проверить

3. Отсоедините от термоэкрана фиксатор разъема проводов.

Датчик кислорода гранта 8 клапанная как проверить

4. Ключом на 22 мм выверните датчик концентрации кислорода Lada Granta из катализатора.

Датчик кислорода гранта 8 клапанная как проверить

5. Снимите датчик с автомобиля.

Датчик кислорода гранта 8 клапанная как проверить

6. При необходимости, замените управляющий датчик концентрации кислорода Лада Гранта на рабочий.

Датчик кислорода гранта 8 клапанная как проверить
