Где стоит реле стартера газель и Предохранители? — В ГАЗели NN

Модельный год автомобиля

2013-н.в. (Газель Next)

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

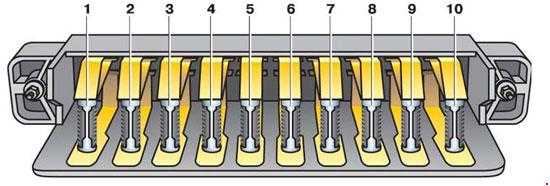

Верхний блок предохранителей

Нижний блок предохранителей

Блок предохранителей в моторном отсеке

Блок предохранителей расположен возле аккумуляторной батареи

БПР-2

Щиток моторного отсека

Реле стартера (в салоне)

Реле указателя поворота

Под панелью приборов со стороны водителя (№ реле 232.3747, 711.3777, РС950, РС950П)

Реле стеклоочистителя

В моторном отсеке (над расширительным бачком)

Биметаллический предохранитель стеклоочистителя

1 — контакт; 2 — биметаллическая пластина; 3 — корпус; 4 и 6 — клеммы; 5 — регулировочный контакт

1 — аккумуляторная батарея; 2 — резистор; 3 – амперметр; 4 — проверяемый предохранитель

Цепь электродвигателя стеклоочистителя защищена
биметаллическим предохранителем непрерывного действия. Предохранитель
должен срабатывать при токе 10 А.

Электрооборудование автомобиля ГАЗель Бизнес.

Бортовая сеть – постоянного тока номинальным напряжением 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода.

При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора. При работе генератора аккумуляторная батарея заряжается. На автомобиле установлена свинцовая стартерная аккумуляторная батарея 6 СТ-66 L.

Генератор – синхронная электрическая машина переменного тока со встроенным выпрямительным блоком и регулятором напряжения*.

1 – вывод «D»; 2 – вывод «В+»; 3 – кожух; 4 – стяжной винт; 5 – задняя крышка; 6 – передняя крышка; 7 – шкив.

Максимальный отдаваемый ток генератора 90 А при напряжении 14 В. Ротор генератора приводится во вращение клиновым ремнем от шкива привода вспомогательных агрегатов.

Статор и крышки генератора стянуты четырьмя винтами. Задняя часть генератора закрыта пластмассовым кожухом. Вал ротора вращается в двух шариковых подшипниках, установленных в крышках генератора. Подшипники закрытого типа, смазка, заложенная в них, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора, а в задней крышке установлен в пластмассовую втулку.

Передний подшипник запрессован в переднюю крышку, а на валу ротора посадка подшипника скользящая.

В статоре генератора расположены трехфазные обмотки. Концы фазных обмоток присоединены к выводам выпрямительного блока. Выпрямительный блок состоит из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных», запрессованных в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные – на разных пластинах). Пластины закреплены на задней крышке генератора (под пластмассовым кожухом). На одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя.

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две щетки, расположенные в щеткодержателе, который конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора.

Регулятор напряжения – неразборный узел, при выходе из строя его заменяют. Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между «+» и «массой» генератора подключен конденсатор емкостью 2,2 мкФ.

Щеткодержатель с регулятором напряжения.

1 – щетки; 2 – корпус щеткодержателя; 3 – регулятор напряжения.

При включении зажигания напряжение к обмотке возбуждения генератора подводится через цепь, включающую в себя сигнализатор в комбинации приборов (сигнализатор при этом горит). После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (сигнализатор гаснет). Если после пуска двигателя сигнализатор горит, это указывает на неисправность генератора или его цепей.

Внимание. «Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» – к выводу «В+» генератора. Обратное подключение приведет к пробою диодов генератора.

Стартер – четырехщеточный электродвигатель постоянного тока с возбуждением от электромагнитов, роликовой муфтой свободного хода и двухобмоточным тяговым реле. На корпусе стартера расположена обмотка возбуждения. Корпус и крышки стартера стянуты двумя шпильками. Вал якоря вращается в трех втулках (подшипниках скольжения), установленных в крышках и промежуточной опоре. На валу якоря установлена муфта свободного хода (обгонная муфта** с приводной шестерней.

1 – шестерня привода; 2 – передняя крышка; 3 – корпус; 4 – тяговое реле; 5 – управляющий вывод тягового реле; 6 – контактный болт; 7 – задняя крышка.

Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение II напряжение подается через дополнительное реле стартера на обе обмотки тягового реле (втягивающую и удерживающую). Якорь реле втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с шестерней по шлицам вала якоря, вводя шестерню в зацепление с венцом маховика. При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера. После возвращения ключа в положение I удерживающая обмотка тягового реле обесточивается и якорь реле под действием пружины возвращается в исходное положение – контакты реле размыкаются и шестерня привода выходит из зацепления с маховиком.

Неисправное тяговое реле заменяют. Неисправность привода стартера выявляется при осмотре после разборки стартера.

Дополнительное реле стартера закреплено на щитке передка, рядом с вакуумным усилителем.

Система освещения и сигнализации включает в себя: две блок-фары; боковые указатели поворота; задние фонари; фонари освещения номерного знака; плафоны освещения салона, подножки и вещевого ящика; подкапотную лампу и два звуковых сигнала.

В блок-фаре установлены галогенная лампа ближнего света H7, галогенная лампа дальнего света H1, лампа габаритного света W5W, лампа указателя поворота PY21W (оранжевого цвета) и исполнительный механизм (мотор-редуктор) регулятора направления пучков света фар.

1 – электрический разъем; 2 – защитный чехол лампы дальнего света; 3 – регулятор пучка света фары в вертикальной плоскости; 4 – защитный чехол ламп ближнего и габаритного света; 5 – патрон лампы указателя поворота; 6 – винт регулировки пучка света фары в горизонтальной плоскости.

В заднем фонаре установлены лампы: сигнала торможения А12–21–3; указателя поворота PY21W (оранжевого цвета); габаритного света А12-5; противотуманного света А12-21-3; света заднего хода А12-21-3. На полноприводных автобусах и фургонах устанавливают отдельный фонарь противотуманного света в заднем бампере с левой стороны. В этом случае секции противотуманного света в задних фонарях не подключаются.

Расположение ламп в заднем фонаре автомобиля с цельнометаллическим кузовом.

1 – противотуманного света; 2 – света заднего хода; 3 – указателя поворота; 4 – сигнала торможения и габаритного света.

Боковые указатели поворота установлены в наружных зеркалах заднего вида. Вместо ламп в них применяются светодиоды оранжевого цвета.

Боковой указатель поворота.

Для создания прерывистого режима работы указателей поворота применяется электронный прерыватель, который обеспечивает контроль за исправностью ламп.

Если при включении указателей поворота сигнализатор в комбинации приборов мигает с удвоенной частотой, это значит, что перегорела одна из ламп или нарушена электрическая цепь лампы.

В кабине автомобиля установлен плафон с двумя лампами освещения кабины и лампой направленного света. В кабине автомобиля с двумя рядами сидений над задним рядом сидений установлен второй плафон освещения кабины.

Грузовой отсек фургона освещается одним плафоном, расположенным над сдвижной дверью. В салоне автобуса установлены три плафона освещения салона. Подножка освещается плафоном, установленным на боковой стенке облицовки подножки.

Автомобиль оборудован двумя звуковыми сигналами, установленными за передним бампером.

Очиститель ветрового стекла состоит из мотор-редуктора, тяг, рычагов и щеток. Электродвигатель очистителя двухскоростной, трехщеточный, с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель, а для снижения радиопомех – конденсаторы и дроссели. При работе очистителя на малой скорости питание подводится к диаметрально противоположным щеткам. При работе очистителя на большой скорости «+» питания подводится к щетке, расположенной сбоку.

Очиститель ветрового стекла.

1 – рычаг вала; 2 – тяга; 3 – мотор-редуктор; 4 – кривошип; 5 – кронштейн.

Для создания прерывистого режима работы очистителя используется электронное реле, установленное в монтажном блоке в салоне автомобиля.

Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, расположенным слева в моторном отсеке, форсунок и соединительных шлангов.

На автомобили в комплектации «Люкс» устанавливают стеклоподъемники с электроприводом.

Наружные зеркала заднего вида оборудованы электрообогревом. Автомобили в комплектации «Люкс» оборудуются наружными зеркалами с электроприводом и электрообогревом.

Большинство электрических цепей защищено плавкими предохранителями***. Мощные потребители (лампы фар, звуковые сигналы, элементы обогрева зеркал и другие) подключаются через реле****.

В моторном отсеке на полке аккумуляторной батареи закреплен блок силовых предохранителей (плавких вставок).

На автомобилях оборудованных ABS, в блоке установлены четыре предохранителя, на автомобилях без ABS – два предохранителя.

Блок предохранителей в моторном отсеке автомобиля с ABS.

Большая часть предохранителей и реле установлена в монтажном блоке, расположенном в салоне автомобиля, в панели приборов.

Монтажный блок предохранителей и реле в салоне.

F1–F29 – предохранители; К1– К8 – реле; 1 – пинцет для извлечения предохранителей; 2 – запасные предохранители; 3 – колодка диагностики.

Предохранители монтажного блока в салоне автомобиля.

Реле монтажного блока в салоне автомобиля.

В моторном отсеке на щитке передка закреплены три реле системы управления двигателем.

Реле системы управления двигателем.

1 – реле топливного насоса; 2 – реле муфты вентилятора; 3 – главное реле.

Расположение ламп комбинации приборов.

1 – контрольные лампы; 2 – лампы подсветки: 3 – предупредительный сигнал (зуммер).

*Регулятор напряжения. Электронный блок, поддерживающий напряжение бортовой сети автомобиля в заданных пределах независимо от оборотов двигателя и электрической нагрузки за счет изменения силы тока (магнитного потока) в обмотке ротора генератора.

** Муфта свободного хода. При включении стартера передает крутящий момент от вала привода на шестерню привода стартера и далее на венец маховика двигателя. После пуска двигателя маховик начинает вращать шестерню привода с частотой, превышающей частоту вращения вала привода стартера. При этом муфта свободного хода разъединяет вал привода и шестерню привода стартера, в результате чего стартер защищен от повреждения центробежными силами из-за чрезмерной частоты вращения вала.

*** Плавкие предохранители. Предназначены для защиты электрических цепей и потребителей энергии от перегрузок и коротких замыканий. Предохранитель снабжен перемычкой, которая расплавляется при достижении током опасного значения.

**** Реле. Электромагнитное устройство, предназначенное для коммутации силовых цепей мощных потребителей электроэнергии автомобиля. Предохраняет от подгорания контакты выключателей потребителей электроэнергии и повышает надежность их работы.

Поделиться ссылкой:

Модельный год автомобиля

Монтажный блок предохранителей и реле в салоне

Слева в панели приборов под крышкой расположен блок реле и
предохранителей

1 – пинцет для извлечения предохранителей;
3 – колодка диагностики

Реле системы управления двигателем

Дополнительное реле стартера

Блок предохранителей в моторном отсеке

Предохранитель газового блока управления

Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.

Блоки предохранителей и реле Газель, Соболь первого поколения

Расположение всех предохранителей и реле в Газель и Соболь первого поколения – 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 годов выпуска.

Предохранители и реле в салоне Газель, Соболь (первое поколение, квадратные фары)

Блоки предохранителей расположены в ногах у водителя, в нижней части панели управления.

Предохранители старого типа находятся в двух одинаковых блоках по десять штук, такие блоки крайне ненадёжны и
плохойконтакт в таких блоках не редкость, настоятельно рекомендуем заменить такие блоки на новые, болеее современные, и
ни в коем случае не вставлять вместо предохранителей пятирублёвые монетки, болты и не делать “жучки”, это приводит к пожарам!

верхний блок предохранителей Газель

нижний блок предохранителей Газель

расположение реле стартера и реле поворотов Газель и Соболь

Силовые предохранители под капотом Газель, Соболь первого поколения

Блок предохранителей расположен возле аккумуляторной батареи. Для замены используйте только такиеже плавкие вставки,
не накручивайте вместо предохранителей провод, сгорите!

Коммутатор и реле расположенные под капотом на Газели и Соболе

Реле дворников Газель, Соболь первого поколения

В моторном отсеке (над расширительным бачком)

Биметаллический предохранитель стеклоочистителя

1 — контакт; 2 — биметаллическая пластина; 3 — корпус; 4 и 6 — клеммы; 5 — регулировочный контакт

Цветная электросхема Газель ЗМЗ-402, УМЗ-4215

Газель 3302 2705 (Соболь) предохранители и реле

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.

В зависимости от года выпуска возможно различное исполнение блока предохранителей (старого и нового образца).

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

Блок старого образца

За прикуриватель отвечает предохранитель номер 9 на 16А.

Блок нового образца

За работу прикуривателя отвечает предохранитель номер 7 на 20А.

Отдельно под панелью приборов с левой стороны установлено реле — прерыватель указателей поворота.

Блоки под капотом

Блок предохранителей

Находится справа, около аккумулятора и состоит из плавких вставок.

Автомобилей с ABS (БПР-4)

Автомобили без ABS (БПР-2)

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.

Блок с реле

Отдельно, над расширительным бочком, крепится реле стеклоочистителя.

Электро щиток

Старого образца

Нового образца

Подойдет для двигатель Chrysler 2,4 L DОНС

Электросхема Газель 3302

Больше информации про электрические цепи и их соединения в Газели 3302 можете узнать изучив данную схему.

Замена реле стартера

Проблема с запуском двигателя, когда в положении ключа «старт» ничего не происходит, впервые появилась еще зимой во время слякотной оттепели. Ничего не происходило, ни работы стартера, ни щелкающего звука втягивающего. Звенящей тишины однако не было — слышен был бензонасос. Лечилось никак — само проходило, на следующий день приходил и заводил машину.

Спрашивал у одноклубников на форуме VolgaPiter, советовали проверить реле стартера. Полистал руководство по ремонту ГАЗ-3110, затем снял панельку у левой ноги, где должно находится это самое реле стартера и обнаружил сплетение проводов и кучу разных одинаковых четырехконтактных релюх. С недавней замены реле бензонасоса у меня остались четырехконтактные реле. Поэтому решил отремонтировать как в армии учили, методом блочной замены, когда тупо достается из ЗИПа целый блок и ставится вместо неисправного без поиска конкретной неисправности. Вот взял значит и тупо заменил все найденные релюхи на новые. Гениально, да?

Но не помогло. Ничего не изменилось.
Стал подозревать, что виновата противоугонная система. Проблема возникает в сырую погоду и вот сегодня ночью и под утро срабатывала сигнализация (сирена отключена) несколько раз.
Позвонил электрику по нагугленному номеру, он сказал, что вряд ли сигнализация виновата, иначе бы она срабатывала при запуске.

Перед тем как идти на работу, решил ещё раз попробовать завести.
И что вы таки себе думаете?

Все как электрик и говорил — срабатывает сигнализация, машина мигает аварийкой! И так каждый раз при попытке завести.

Позвонил тому же электрику опять, договорились что приедет. Сажусь в машину, пытаюсь завести — и снова просто молчок, ни звука, ничего.

Пока возился с сигнализацией, обнаружил, что багажник можно открывать не только кнопкой в салоне (ключа нет, все на электрике), но и с брелка сигнализации. Поигрался с этим немного. К чему эти игры приведут, напишу во второй части сегодняшних приключений.

Приехал электрик, начал смотреть — противоугонка — ОК.

И да — оказалось неисправное закисшее реле стартера, которое болталось не со всеми остальными релюхами, а в отверстии слева, где оно было доступно, возможно, влаге.

И оказалось, что там обычное реле, а надо, как посоветовал электрик, силовое. Метнулся в ГАЗовский магазин и купил два, на 50 A (про запас) и на 70 A (поставил). И да, использовал специальную жидкость из балончика — очиститель контактов HighGear.

Это реле стартера закрепил на болт, там было куда вкрутить на площадке.

Машина теперь заводится хорошо. И это хорошо.
Но когда снимал панель, то обнаружил ржавчину, это плохо и печально. Все до чего мог достать забрызгал преобразователем ржавчины. Ближе к зиме собираюсь поставить Волгу в гараж и долгие зимние вечера посвятить борьбе со ржавчиной.

Но это не конец истории. В следующем посте напишу продолжение. Не переключайтесь )

Предохранители и реле Газель бизнес 4216

Рассмотрены автомобили Газель Бизнес с двигателями УМЗ 4216.

Блок предохранителей и реле находится в салоне с левой стороны.

схема расположения предохранителей и реле в блоке Газель Бизнес.

Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака

Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя

Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света

Лампа ближнего света правой блок-фары

Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света

Лампа дальнего света правой блок-фары

Лампы противотуманного света в задних фонарях

Реле указателей поворота в режиме указания поворотов

Реле указателей поворота в режиме аварийной сигнализации

Датчик положения педали тормоза в режиме включения сигналов торможения

Лампы противотуманных фар (опция)

Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя

Блок управления ABS

Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель

Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)

Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя

Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя

Электродвигатели стеклоподъемников (опция)

Реле звукового сигнала, прикуриватель, розетка

Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки

Головное устройство звуковоспроизведения

Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)

Блок управления двигателем, катушка зажигания

Обмотка и контакты главного реле

Реле топливного насоса

Блок управления двигателем

К1 — Реле стеклоочистителя

К2 — Реле плафона двери

К3 — Реле противотуманных фар

К4 — Реле обогрева зеркал

К5 — Реле ближнего света

К6 — Реле насоса отопителя

К7 — Реле звукового сигнала

К8 — Реле дальнего света

Силовые предохранители Газель бизнес.

находятся на кронштейне крепления аккумулятора.

F1 (90А) — Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28

F2 (25А)- Блок управления ABS

F3 (40А) — Блок управления ABS

F4 (90А) — Контакты реле ближнего и дальнего света, блок управления освещением

запасные предохранители расположены в крышке блока.

Под капотом на щитке передка закреплены три реле системы управления двигателем.

1 – реле топливного насоса;

2 – реле муфты вентилятора;

Реле стартера Газель бизнес.

Дополнительное реле стартера закреплено на щитке передка, рядом с вакуумным усилителем

Электросхемы Газель Бизнес.

Схема соединений жгута проводов системы управления двигателем

1 – клапан продувки адсорбера; 2 – датчик положения дроссельной заслонки; 3 – датчик температуры охлаждающей жидкости; 4 – муфта вентилятора; 5 – регулятор холостого хода; 6 – клемма D генератора; 7 – датчик сигнализатора аварийного давления масла; 8 – катушка зажигания; 9 – свечи зажигания; 10 – датчик абсолютного давления и температуры воздуха на впуске; 11 – датчик фаз; 12 – датчик положения коленчатого вала; 13 – колодка соединения со жгутом проводов управляющего датчика концентрации кислорода; 14 – управляющий датчик концентрации кислорода; 15 – датчик неровной дороги; 16 – датчик детонации; 17 – колодка соединения со жгутом проводов форсунок; 18 – форсунки; 19 – реле муфты вентилятора; 20 – главное реле; 21 – реле топливного насоса; 22, 23, 24 – колодки соединения с передним жгутом проводов; 25 – колодка соединения со жгутом проводов диагностического датчика концентрации кислорода; 26 – диагностический датчик концентрации кислорода; 27 – электронный блок управления двигателем (контроллер) МИКАС М10.3

Схема соединений переднего жгута проводов.

1 – блок-фара правая; 2 – стартер; 3 – аккумуляторная батарея; 4 – блок предохранителей в моторном отсеке; 5 – генератор; 6 – блок-фара левая; 7 – очиститель ветрового стекла; 8 – колодка соединения со жгутом проводов очистителя ветрового стекла; 9 – подкапотная лампа; 10, 16 – звуковой сигнал; 11 – омыватель ветрового стекла; 12, 14 – колодки соединения со жгутом проводов антиблокировочной системы тормозов; 13 – датчик уровня тормозной жидкости; 15 – реле стартера; 17 – кран отопителя; 18 – колодка соединения со жгутом проводов крана отопителя; 19 – насос дополнительного отопителя; 20, 21, 22 – колодки соединения со жгутом проводов системы управления двигателем; 23, 24 – колодки соединения с задним жгутом проводов; 25, 26 – колодки соединения со жгутом проводов панели приборов; 27 – колодка соединения (не используется)

Схема соединений жгута проводов панели приборов

1, 2 – колодки соединения (не используются); 3, 4 – колодки соединения с передним жгутом проводов, 5 – переключатель вентилятора дополнительного отопителя; 6 – правый подрулевой переключатель; 7 – выключатель звукового сигнала; 8 – спиральный кабель; 9 – реле поворотов; 10 – левый подрулевой переключатель; 11 – колодка соединения со жгутом проводов выключателя зажигания; 12 – выключатель зажигания; 13 – колодка соединения с правым нижним динамиком; 14 – колодка соединения с правым подрулевым переключателем; 15 – колодка соединения со жгутом проводов «массы»; 16 – колодка соединения с левым нижним динамиком 17 – правое наружное зеркало заднего вида; 18 – колодка соединения со жгутом проводов правой передней двери; 19 – колодка соединения со жгутом проводов наружного зеркала заднего вида; 20 – колодка соединения с верхним жгутом проводов салона; 21, 22 – колодки соединения с верхними динамиками; 23 – плафон освещения подножки; 24 – колодка соединения с нижним жгутом проводов салона; 25 – вентилятор дополнительного отопителя; 26 – дополнительный резистор (0,85 Ом, 35 Вт); 27 – выключатель света заднего хода; 28 – датчик скорости; 29 – выключатель сигнализатора включения стояночного тормоза; 30 – колодка соединения со жгутом проводов левой двери; 31 – колодка соединения со жгутом проводов наружного зеркала заднего вида; 32 – левое наружное зеркало заднего вида; 33 – правый плафон освещения салона; 34 – передний плафон освещения салона; 35, 36 – левые плафоны освещения салона; 37 – монтажный блок предохранителей и реле в салоне; 38 – реле обогрева зеркал; 39 – реле ближнего света; 40 – реле дальнего света; 41 – реле звукового сигнала; 42 – реле насоса отопителя; 43 – реле стеклоочистителя; 45 – предохранители; 46 – блок управления освещением; 47 – блок управления системой отопления и вентиляции; 48 – комбинация приборов; 49 – микромото-редуктор (ММР) привода заслонок обдува стекол и зоны ног; 50 – ММР привода заслонок дефлекторов панели приборов; 51 – ММР привода центральной заслонки; 52 – ММР привода заслонок рециркуляции; 53 – розетка; 54 – прикуриватель; 55 – вентилятор отопителя; 56 – электронный регулятор частоты вращения вентилятора отопителя; 57 – плафон освещения вещевого ящика; 58 – выключатель плафона освещения вещевого ящика; 59 – выключатель освещения салона; 60 – датчик положения педали тормоза и выключатель сигналов торможения; 61, 62 – колодки подключения к головному устройству звуковоспроизведения; 63 – колодка соединения (не используется); 64 – колодка соединения с удлинителем; 65 – колодка соединения с вентилятором отопителя

Схема соединений заднего жгута проводов

1, 2 – колодка соединения с передним жгутом проводов; 3 – топливный модуль; 4 – колодка соединения со жгутом проводов заднего правого фонаря; 5 – колодка соединения со жгутом проводов заднего левого фонаря; 6 – задний правый фонарь; 7 – задний левый фонарь; 8 – фонари освещения номерного знака

Предохранители и реле Газель 3302 2705

Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

предохранители газель инжектор, карбюратор.

Блок предохранителей старого образца находится слева под панелью приборов.

Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.

Предохранители верхнего блока

Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений)

Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406)

Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов

Электродвигатели очистителя и омывателя ветрового стекла

прикуриватель, звуковой сигнал, розетки переносной лампы

Предохранители нижнего блока

Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона

лампы подсветки комбинации приборов

Задние противотуманные фонари

Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня

Лампы левого переднего и правого заднего габаритных огней

ближний свет левой фары

Ближний свет правой фары, электрокорректор света фар

дальний свет левой фары, контрольная лампа включения дальнего света фар

Дальний свет правой фары

Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

Расположен слева под крышкой панели приборов.

Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.

схема расположения предохранителей в блоке нового образца.

Предохранители верхнего блока

система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)

Электродвигатели очистителя и омывателя ветрового стекла

Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)

прикуриватель, звуковые сигналы

Реле звуковых сигналов, комбинация приборов, часы

Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя

датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

Предохранители нижнего блока

Дальний свет правой фары, контрольная лампа включения дальнего света фар

дальний свет левой фары

Ближний свет правой фары

ближний свет левой фары

Лампы заднего противотуманного света, контрольная лампа включения противотуманного света

Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов

Лампы подсветки комбинации приборов, переключателей, прикуривателя

Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика

Лампы левого габаритного огня, сигнальная лампа включения габаритного огня, фонари освещения номерного знака

Блок предохранителей в моторном отсеке газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

На кронштейне полки для крепления аккумуляторной батареи под капотом установлен дополнительный блок предохранителей.

блок старого вида.

плавкая вставка Б на 30 А защищает цепи приборов освещения, а плавкая вставка А на 60 А защищает все цепи, кроме цепи стартера и приборов освещения.

блок нового вида.

плавкая вставка А на 90 А защищает цепь генератора ицепи приборов освещения, а плавкая вставка Б на 60 А – все остальные цепи, кроме цепей генератора, приборов освещения и стартера.

Блок предохранителей с четырьмя плавкими вставками устанавливают на автомобили, оснащенные антиблокировочной системой тормозов.

Реле-прерыватель указателей поворота установлено нащите передка под панелью приборов с левой стороны.

Для того чтобы снять реле, отсоедините колодки Б жгутов проводов и отверните гайки А.

Реле Газель под капотом.

1 – главное реле системы управления двигателем;

2 – реле электромагнитной муфты включения вентилятора системы охлаждения;

3 – реле топливного насоса;

для увеличения схемы нажмите на ней (схемы большого размера, если интернет соединение слабое придеться подождать)

Электрооборудование автомобилей ГАЗ-2705 с двигателями ЗМЗ-4025 и ЗМЗ-4026

1 – указатель поворота; 2 – фара; 3 – повторитель указателя поворота; 4 – электродвигатель стеклоомывателя; 5 – подкапотная лампа; 6 – плафон освещения задних сидений кабины (для автомобилей с двумя рядами сидений); 7 – плафон освещения кабины; 8 – плафон освещения грузового отделения; 9 – генератор; 10 – регулятор напряжения; 11 – блок предохранителей в двигательном отсеке; 12 – реле стартера; 13 – свеча зажигания; 14 – транзисторный коммутатор; 15 – распределитель зажигания; 16 – катушка зажигания; 17 – нижний блок предохранителей; 18 – выключатель плафонов освещения задних сидений кабины (для автомобилей с двумя рядами сидений); 19 – звуковой сигнал; 20 – выключатель ламп заднего противотуманного света; 21 – центральный переключатель света; 22 – блок управления ЭПХХ; 23 – выключатель системы ЭПХХ; 24 – электромагнитный клапан; 25 – выключатель (замок) зажигания; 26 – стартер; 27 – аккумуляторная батарея; 28 – комбинация приборов; 29 – указатель уровня топлива в баке; 30 – вольтметр; 31 – контрольная лампа указателей поворота; 32 – резервная лампа; 33 – сигнальная лампа аварийного падения уровня тормозной жидкости; 34 – контрольная лампа включения дальнего света фар; 35 – контрольная лампа включения габаритного света; 36 – сигнальная лампа перегрева охлаждающей жидкости; 37 – лампа подсветки приборов; 38 – указатель температуры охлаждающей жидкости; 39 – тахометр; 40 – указатель давления масла; 41 – датчик указателя температуры охлаждающей жидкости; 42 – датчик сигнальной лампы перегрева охлаждающей жидкости; 43 – выключатель сигнальной лампы стояночного тормоза; 44 – прерыватель сигнальной лампы стояночного тормоза; 45– датчик сигнальной лампы аварийного падения уровня тормозной жидкости; 46 – датчик указателя давления масла; 47 – переключатель указателей поворота; 48 – прикуриватель; 49 – верхний блок предохранителей; 50– радиоприемник; 51 – розетка переносной лампы; 52– выключатель аварийной сигнализации; 53 – прерыватель указателей поворота; 54 – выключатель сигнала торможения; 55 – выключатель света заднего хода; 56 – переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления (для автомобилей с двумя рядами сидений); 57 – датчик указателя уровня топлива в баке; 58 – резистор электродвигателя дополнительного отопителя (для автомобилей с двумя рядами сидений); 59 – электронасос системы отопления (для автомобилей с двумя рядами сидений); 60 – электродвигатель дополнительного отопителя (для автомобилей с двумя рядами сидений); 61 – переключатель электродвигателя отопителя; 62– датчик сигнальной лампы аварийного падения давления масла; 63 – резистор электродвигателя отопителя; 64 – электродвигатель отопителя; 65 – переключатель стеклоочистителя; 66 – реле стеклоочистителя; 67 – электродвигатель стеклоочистителя; 68 – задний фонарь; 69 – лампа противотуманного света; 70 – лампа света заднего хода; 71 – лампа габаритного света; 72 – лампа указателя поворота; 73 – лампа сигнала торможения; 74 – дополнительный фонарь противотуманного света; 75 – фонарь освещения номерного знака; 76 – сигнальная лампа аварийного падения давления масла; 77 – сигнальная лампа минимального резерва топлива в баке.

Электрооборудование автомобилей ГАЗ-3302 и ГАЗ-2705 с двигателями семейства ЗМЗ-406

1 – указатель поворота; 2 – фара; 3 – повторитель указателя поворота; 4 – выключатель плафонов освещения задних сидений кабины (автомобили с двумя рядами сидений); 5 – подкапотная лампа; 6 – плафон освещения задних сидений кабины (для автомобилей с двумя рядами сидений); 7 – плафон освещения (передних сидений) кабины; 8, 9 – плафоны освещения грузового отделения (ГАЗ-2705 с двумя рядами сидений); 10 – реле стартера; 11 – блок предохранителей в двигательном отсеке; 12 – генератор; 13 – аккумуляторная батарея; 14 – стартер; 15 – выключатель аккумуляторной батареи; 16 – кнопка дистанционного выключателя аккумуляторной батареи; 17 – датчик сигнальной лампы перегрева охлаждающей жидкости; 18 – датчик указателя температуры охлаждающей жидкости; 19 – датчик указателя давления масла; 20 – датчик сигнальной лампы аварийного падения давления масла; 21 – колодка диагностики; 22 – выключатель ламп (заднего) противотуманного света; 23 – центральный переключатель света; 24 – контрольная лампа диагностики; 25 – нижний блок предохранителей; 26 – электродвигатель стеклоомывателя; 27 – звуковой сигнал; 28 – розетка переносной лампы; 29 – плафон освещения бортовой платформы (ГАЗ-33021); 30 – включатель сигнала водителю; 31 – зуммер сигнала водителю (ГАЗ-33021); 32 – выключатель аварийной сигнализации; 33 – верхний блок предохранителей; 34 – переключатель указателей поворота; 35 – выключатель (замок) зажигания; 36 – датчик сигнальной лампы аварийного падения уровня тормозной жидкости; 37 – выключатель контрольной лампы стояночного тормоза; 38 – прерыватель контрольной лампы стояночного тормоза; 39 – комбинация приборов (Р3 – тахометр; Р5 – вольтметр; Р6 – указатель температуры охлаждающей жидкости; Р7 – указатель давления масла; Р8 – указатель уровня топлива в баке; Н7 – сигнальная лампа аварийного падения давления масла; Н8 – сигнальная лампа перегрева охлаждающей жидкости; Н16 – контрольная лампа указателей поворота; Н19 – сигнальная лампа минимального резерва топлива в баке; Н20 – контрольная лампа дальнего света фар; Н54 – сигнальная лампа неисправности генератора; Н56 – сигнальная лампа аварийного падения уровня тормозной жидкости; Н59 – контрольная лампа включения габаритного света; Н66–Н69 – лампа подсветки приборов); 40 – реле управления стеклоочистителя; 41 – переключатель электродвигателя вентилятора отопителя; 42 – прикуриватель; 43 – выключатель сигнала торможения; 44 – прерыватель указателей поворота; 45 – выключатель света заднего хода; 46 – датчик указателя уровня топлива в баке; 47 – переключатель электродвигателя дополнительного отопителя и электронасоса системы отопления (ГАЗ-2705 с двумя рядами сидений); 48 – радиоприемник; 49 – резистор электродвигателя дополнительного отопителя (ГАЗ-2705 с двумя рядами сидений); 50 – электронасос системы отопления (ГАЗ-2705 с двумя рядами сидений); 51 – электродвигатель дополнительного отопителя (ГАЗ-2705 с двумя рядами сидений); 52 – резистор электродвигателя отопителя; 53 – электродвигатель (вентилятора) отопителя; 54 – переключатель стеклоочистителя; 55 – электродвигатель стеклоочистителя; 56 – задний фонарь правый (Н70 – лампа противотуманного света; Н72 – лампа света заднего хода; Н74 – лампа сигнала торможения; Н76 – лампа габаритного света; Н78 – лампа указателя поворота); 57 – фонарь освещения номерного знака; 58 – задний фонарь левый (Н71 – лампа противотуманного света; Н73 – лампа света заднего хода; Н75 – лампа сигнала торможения; Н77 – лампа габаритного света; Н79 – лампа указателя поворота); 59 – лампа противотуманного света (ГАЗ-2705); 60 – катушки зажигания; 61 – блок управления зажиганием; 62 – датчик абсолютного давления; 63 – датчик температуры охлаждающей жидкости системы управления двигателем; 64 – датчик детонации; 65 – датчик синхронизации; 66 – электромагнитный клапан ЭПХХ; 67 – предохранитель плавкий (системы зажигания); 68 – свечи зажигания.

Электрооборудование автомобилей ГАЗ-3302 и ГАЗ-2705 с двигателями семейства ЗМЗ-405

Блоки предохранителей и реле Газель, Соболь второго поколения

панель для быстрого выбора категории

прикуриватель и розетки

управление двигателем + бензонасос

сигнал + штатная сигнализация

стартер + генератор

быстрый поиск – выберите одну, или несколько категорий и мы выделим всё что относится к этой системе в таблицах ниже

Расположение всех предохранителей и реле в Газель и Соболь второго поколения – 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 годов выпуска.

Предохранители и реле в салоне Газель, Соболь (второе поколение с 2003 года)

Блоки предохранителей расположены в ногах у водителя, в нижней части панели управления.

верхний блок предохранителей Газель

Реле под капотом Газель, Соболь
