Как поменять моторчик печки на ваз 2114 видео

Одна из самых распространенных проблем с отопителем автомобиля – это выход из строя вентилятора, обеспечивающего подачу в салон теплого воздуха. Чтобы устранить ее, многие автолюбители обращаются к специалистам автосервиса. Мы предлагаем минимизировать расходы и выполнить такую процедуру, как замена моторчика печки автомобиля ВАЗ-2115 своими руками. В этом вам поможет подробная пошаговая инструкция, которую можно найти ниже.

СодержаниеПоказать

Почему моторчик печки выходит из строя

Можно ли обойтись без замены данной детали и попытаться самостоятельно восстановить ее работоспособность. Теоретически, да. Но на деле это получается довольно редко, так как настройка вентилятора является сложной задачей даже для опытных мастеров.

Замена моторчика печки ВАЗ-2115Основными причинами, по которым возникают сбои в работе моторчика печки, являются:

  • сгорание предохранителя. Данную поломку выполнить несложно, так как предохранительный элемент также защищает от замыканий в сети прикуриватель, подсветку бардачка и омыватель фар. Разумеется, при его неисправности это оборудование работать также не будет;
  • выход из строя обмотки самого вентилятора;
  • проблемы с реле зажигания. Если теплый воздух начинает поступать в салон только после прогрева мотора, значит, дело именно в этой детали;
  • поломка резистора, позволяющего настраивать отопитель на работу в нескольких режимах;
  • на моторном блоке окисляются контакты.

Как мы уже выяснили, при любых сбоях вентилятора лучше всего выполнить его замену – это сэкономит вам деньги и время, а также позволит обеспечить оптимальный климат в салоне авто.

Вся процедура замены у опытного автолюбителя займет всего лишь 45-60 минут. При этом достаточно подготовить минимальный комплект инструментов и принадлежностей, включающий в себя:

  • крестообразную отвертку;
  • гаечные ключи;
  • новый моторчик, который обязательно должен соответствовать спецификации конкретной модели автомобиля.

Процедура замены вентилятора печки

Замена моторчика печки ВАЗ-2115Первым делом необходимо снять с аккумулятора авто плюсовую клемму, чтобы отключить подачу питания на старый моторчик. После этого выполняем следующие действия:

  • в моторном отсеке машины снимаем кожух вентилятора и выкручиваем винты, которые удерживают деталь на месте;
  • извлекаем решетку притока воздуха, которая крепится специальными болтами;
  • снимаем резиновый уплотнитель, расположенный прямо под решеткой;
  • снимаем приборную панель со стороны водительского места и отсоединяем провода, подключенные к моторчику;
  • немного сдвигаем моторчик вместе с защитным кожухом, снимая его с фиксаторов и извлекаем неработающую деталь;
  • вытаскиваем вентилятор из кожуха;
  • подключаем к электрической сети автомобиля и монтируем новый моторчик, после чего осуществляем сборку в обратном порядке;
  • подключаем клемму к аккумулятору и проверяем работоспособность печки.

Мы настоятельно рекомендуем выбирать новый и оригинальный моторчик, чтобы обеспечить его бесперебойную работу в течение длительного времени. Если вы все же покупаете бывшую в употреблении деталь, обязательно проверяйте ее техническое состояние, целостность контактов, работоспособность.

Как видите, процедура установка нового моторчика печки на автомобиле ВАЗ-2115 не требует много времени, специальных навыков и знаний. Поэтому совершенно не обязательно обращаться со столь мелкой проблемой в автосервисе, где стоимость подобного ремонта может оказаться довольно высокой. Просто купите новую деталь и установите ее, соблюдая все рекомендации, приведенные в нашей инструкции.

Замена моторчика печки

всем привет! начну с того что с машиной творилось непонятно, едешь спокойно а она возьмет заглохнет, скинешь клемму все норм.и так раза 3. а тут полез при свете дня под капот и случайно увидел что на минусов клемме провод держится как то на соплях, только начал подтягивать а там резьба сорвана. поехал в магазин и купил клемму Mystery MBT-2

Как поменять моторчик печки на ваз 2114 видео

поставил, 3й день езжу все нормально.
когда купил машину моторчик печки как то работал громко но поток воздуха был хороший, со временем моторчик стал все шумнее и шумнее, а по утра зимой так невозможно было сидеть в машине и стал подавать меньше потока. не выдержал я и купил новый моторчик

Как поменять моторчик печки на ваз 2114 видео

в предыдущей записи я заказал адаптер салонного фильтра. наступили выходные и поехал менять. вытаскивать моторчик печки крайне не удобно, так расположен((( но видимо конструкторам автоваза так лучше показалось. ну да ладно снял я моторчик и сравнил его с новым как дует. старый ели как, когда проверил новым от акума неожидал такого эффекта, сильный поток воздуха. настроение сразу поднялось. вставил я моторчик в улитку проверить не где ее не задевает, подключил, стоял такой шелест((причина была в этой сетке

Как поменять моторчик печки на ваз 2114 видео

я ее вырезал и стало как надо.провода сделал мамки и папки, не стал я лесть под панель и разъединять. И поставил адаптер салонного фильтра

Как поменять моторчик печки на ваз 2114 видео

Как поменять моторчик печки на ваз 2114 видео

Как поменять моторчик печки на ваз 2114 видео

а вот какой был старый

Как поменять моторчик печки на ваз 2114 видео

Как поменять моторчик печки на ваз 2114 видео

ну что могу сказать после всего этого. стала печка работать тише(даже на втором режиме тихо)теперь можно спокойно сидеть и разговаривать в машине, поток воздуха стал сильным из всех дырок дует оч хорошо, ну соответственно стало теплее, окно отходят быстрее. езжу и радуюсь теперь =)
спасибо что зашли в гости)))

Как поменять моторчик печки на ВАЗ 2114, 2115, 2109

Здравствуйте! Если вы не знайте как поменять моторчик печки на ВАЗ 2114, 2115, 2109 и задались вопросом как достать моторчик печки ВАЗ, то Вы попали по адресу. Ответы на свои вопросы Вы найдёте ниже, а если, вдруг, что-то не понятно — задавайте Ваш вопрос в комментариях.

Замена моторчика печки ВАЗ 2114, 2115, 2109 своими руками

Когда шумит моторчик печки ваз 2114, 2109  или он вообще перестал работать  —  следует его заменить.

Где находится моторчик печки ВАЗ 2109 2114? Находится он между моторным щитом и лобовым стеклом, в том же отделе где стоит монтажный блок. Открываем капот и можем увидеть кожух корпуса моторчика печки.

Первым делом снимаем кожух корпуса вентилятора печки.

После снятия кожуха скорее всего увидим кучу листвы вокруг корпуса. Убираем листву и весь мусор для того, чтобы он не упал в воздуховод при снятии моторчика печки.

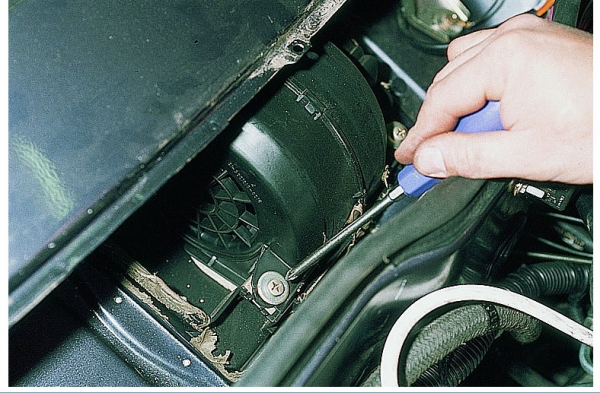

Откручиваем крестовой отвёрткой два болта крепящих корпус вентилятора печки к моторному щиту.

откручиваем корпус печки ваз 2109

Отсоединяем плюсовой провод и откручиваем провод массы моторчика печки. Находятся они под панелью, ближе к середине моторного щита.

масса и плюс моторчика печки ваз 2109 2114

В умных книжках написано: для того, чтобы достать моторчик печки — поверните его на 90 градусов и достаньте. Но на практике, почему-то у меня это ни разу не получилось. Я просто разделял корпус на 2 части и доставал их по очереди. При разделении корпуса моторчика печки пополам на морозе — защёлки могут треснуть, так, что делать это лучше в теплом гараже. Для располовинивания нужно разъединить 3 защёлки и снять соединительную резинку, которая находится со задней стороны. Так же снимите уплотнительный поролон между корпусом печки и воздуховодом.

как достать моторчик печки ваз 2114 2109

Крышка моторчика печки крепится к корпусу двумя железными скобками, отцепив, которые, можно его поменять. Не потеряйте их! На одной скобке моторчик будет постоянно болтаться, гудеть и свистеть.

как отсоединить моторчик печки от корпуса ваз 2109 2114

скобы моторчика печки ваз

Откручиваем крестовой отверткой два болта и достаём мотр из корпуса.

Сбор происходит в обратном порядке. Помните, что чем плотнее корпус печки прижат к воздуховоду и, чем плотнее соединены половинки корпуса, тем сильнее будет поток воздуха.

Источники

  • vaz-zona.ru/kak-pomenyat-motorchik-pechki-na-vaz-2114-2115-2109/
  • drive2.ru/l/804409/
  • ladaautos.ru/vaz-2115/instrukciya-po-zamene-motorchika-pechki-vaz-2115.html

Вентилятор печки ВАЗ
2114 предусмотрен для принудительного нагнетания воздуха на радиатор обогрева
салона. После прохода воздуха через соты радиатора он становится теплый и поступает
через воздуховоды в салон автомобиля. При выходе из строя вентилятора вся
система отопления перестает корректно работать и ее эффективность равна нулю.

В этой статье разберем процесс замены
вентилятора печки ВАЗ 2114, перечислим инструмент для работы, а также расскажем
о выборе вентилятора и причинах поломки.

Устройство отопителя салона ВАЗ 2114, 2114, 2115

Причины поломки

Причин неисправности
может быть несколько:

  1. Самая
    распространенная проблема неработающего вентилятора – это перегоревший
    предохранитель. В блоке предохранитель нужно смотреть с обозначением F7
    (20А). Помимо вентилятора печки он отвечает за прикуриватель, обогрев
    зеркал и подсветку бардачка.

    Если у вас кроме вентилятора что-то не
    работает из вышеперечисленного, значит проблема в предохранителе.

  2. Проверьте
    на работоспособность реле зажигания, оно может быть причиной неработающего
    вентилятора. Чаще всего при повреждении реле, вентилятор срабатывает через
    раз.
  3. Плохая
    работа моторчика вентилятора. На моторчике могут быть изношены щетки,
    окисленный контакт или он может перегореть. Для того чтобы однозначно
    определить проблему нужно демонтировать моторчик и прозвонить
    мультиметром.
  4. Поломка
    переключателя режимов работы. Частенько бывает так, что на первой и второй
    скорости вентилятор не работает, а на третьей работает отменно. Это
    проблема в механической части переключателя или нужно заменить резистор,
    который подает питание на моторчик на первой и второй скорости.
  5. Облом
    крыльчатки вентилятора или проскальзывание на валу двигателя. В таком
    случае невозможно произвести ремонт вентилятора печки ВАЗ 2114, нужна
    замена детали в сборе.

Выбор вентилятора

Оригинальный вентилятор
печки рекомендуемый заводом изготовителем идет с каталожным номером – 2108-8101078. Производится он в России и стоит 1900 рублей. Также можно приобрести аналоги. Это вентиляторы от производителей Fenox (HM81002) и
Master-sport (2108-8101078-PCS-MS). Цены на них в пределах 1500 рублей.

Инструменты для работы

  • рожковый ключ на десять;
  • крестовая отвертка.

Пошаговый процесс замены

  1. Откройте капот и отключите минусовую клемму АКБ.
  2. За моторным щитом открутите четыре винта крепления кожуха вентилятора
    и снимите его. Винты под крестовую отвертку.
  3. Замена вентилятора печки ВАЗ 2113, 2114, 2115 пошаговая инструкция Замена вентилятора печки ВАЗ 2113, 2114, 2115 своими руками

  4. После демонтажа кожуха отверните два винта, которые удерживают корпус
    вентилятора.
  5. Инструкция по замене вентилятора печки ВАЗ 2113, 2114, 2115 Руководство по замене вентилятора печки ВАЗ 2113, 2114, 2115

  6. С помощью шлицевой отвертки откройте защелки и разделите пластиковый
    корпус вентилятора на две половины.
  7. Руководство по замене вентилятора печки ВАЗ 2113, 2114, 2115 своими руками

  8. Разъедините клемму питания моторчика печки (расположена она над
    педалью газа).
  9. Инструкция по замене вентилятора печки ВАЗ 2113, 2114, 2115 фото и видео

  10. Открутите гайку под ключ на десять и снимите клемму массы моторчика
    печки (клемма располагается над педалью газа).
  11. Инструкция замены вентилятора печки (фото и видео) для ВАЗ 2113, 2114, 2115

  12. После того как скинули провода демонтируйте вентилятор вместе с
    моторчиком.
  13. Как самому заменить вентилятор печки на ВАЗ 2113, 2114, 2115

  14. Выкрутите два винта и появится возможность снять пластиковых кожух.
  15. Информация о пошаговой замене вентилятора печки на ВАЗ 2113, 2114, 2115

  16. После выполнения вышеперечисленных операций вентилятор с моторчиком
    свободен. Берем новый вентилятор и производим обратную сборку.

Наглядно процесс замены вентилятора печки ВАЗ 2113, 2114, 2115 в этом видео:

Резюмируем

Как видите, процесс замены вентилятора простой и не
представит сложности для водителя, который хоть раз в жизни держал инструмент в
руках. На самостоятельную замену нужно не более двадцати минут времени, а цена
замены вентилятора печки ВАЗ 2114 на СТО от 200 до 500 рублей.

Вышедший из строя вентилятор печки может доставить немало неудобств, ведь поездку без него в холодное время года вряд-ли можно будет назвать комфортной. В сегодняшней статье мы расскажем о том, как устроен вентилятор печки ваз 2114, а также о том — как заменить его моторчик своими руками. Вентилятор печки на ваз 2114 — как поменять и какой поставить

Вентилятор отопителя ваз 2114

Вентилятор отопителя ваз 2114

Основные неисправности системы отопления

Если печка перестала подавать в салон теплый воздух либо если этот воздух подается с большими затруднениями, то виноватым в этом далеко не всегда бывает вентилятор.

Так, можно выделить следующие основные виды неисправностей электрической составляющей отопителя:

  • перегорел предохранитель;
  • окислились контакты в общем блоке;
  • вышел из строя переключатель отопителя;
  • сгорел дополнительный резистор.

Первое, с чего надо начать поиск неполадки — это с предохранителя, обозначенного в общем блоке как F7 и рассчитанного на ампераж в 30 А. Его следует аккуратно извлечь из блока, прозвонить и, при необходимости, заменить на новый, рассчитанный на такую же силу тока.

Блок предохранителей ваз 2114

Блок предохранителей ваз 2114

Поскольку предохранителем F7 защищен не только моторчик печки ваз 2114, но и такие устройства, как обогреватели зеркал, подсветка бардачка и прикуриватель, то и о выходе из строя плавкого элемента можно судить по их работоспособности.

Второе, что следует проверить (в том случае, если предохранитель оказался исправным) — это его контакты в месте крепления в общий блок. Если на них заметны окислы или сильные загрязнения, то их следует удалить тряпочкой, смоченной ВД-шкой или керосином либо просто очень мелкозернистой шкуркой. Очень часто такой элементарный ремонт позволяет вернуть вентилятор к нормальной работе.

Плохой контакт монтажного блока ваз 2114

Плохой контакт монтажного блока ваз 2114

Третьим шагом проверки должен стать переключатель, для удобного доступа к контактам которого следует демонтировать центральную консоль. После этого следует взять устройство, представляющее собой 12-вольтовую автомобильную лампочку с припаянными к ее выходам проводами, и поочередно подключать ее «плюсовой» провод к контактам 1, 2, 3 переключателя.

«Минусовой» провод, при этом, должен быть подключен на «массу» кузова, а зажигание должно быть включено. Если во всех режимах лампочка загорается с различной яркостью, значит переключатель исправен, если нет — значит он требует замены.

Иногда виноватым в некорректной работе печки бывает вышедший из строя дополнительный резистор переключателя, на что может указывать включение вентилятора лишь на 3 режиме.

Проверив все указанные компоненты (а также прозвонив все провода, их соединяющие), следует проверить и сам мотор печки ваз 2114. Очень часто в его неработоспособности бывают виноваты все те же окислившиеся контакты, которые следует очистить таким же способом, что и контакты в монтажном блоке либо отпаянные провода, которые следует припаять.

Для того, чтобы проверить вентилятор наверняка, его следует подключить напрямую к источнику напряжения 12 вольт — если его крыльчатка при этом останется неподвижной, значит устройство вышло из строя и требует замены.

Замена моторчика вентилятора

Для того, чтобы выполнить операцию по замене вентилятора печки, потребуется подготовить следующие инструменты:

  • крестовую отвертку;
  • набор ключей;
  • плоскогубцы.

Сама замена вентилятора печки ваз 2114 при этом должна выполняться в следующем порядке:

Отключить массовую (минусовую) клемму от аккумуляторной батареи.

Отсоединяем провода питания

Отсоединяем провода питания

Открутить крепеж пластиковой защитной накладки, находящейся в подкапотном пространстве. Демонтировать саму пластиковую накладку. Удалить уплотнительную резинку капота. Демонтировать защитный кожух моторчика печки.

Демонтируем защитный кожух

Демонтируем защитный кожух

Выкрутить пару крепежных болтов, фиксирующих моторчик с боков.

Выкручиваем винты крепления вентилятора

Выкручиваем винты крепления вентилятора

Найти в салоне под панелью «плюсовой» штекер устройства и выдернуть его из гнезда. Найти под панелью массовый провод моторчика, зафиксированный при помощи гайки. Открутить гайку крепления минусового провода. Провернуть моторчик на угол, позволяющий его вынуть. Демонтировать устройство.

Демонтируем моторчик печки ваз 2114

Демонтируем моторчик печки ваз 2114

Обратная сборка выполняется точно в таком же порядке, но в обратной последовательности.

Какой моторчик выбрать

Выбирая устройство на замену, рекомендуется приобретать моторчики для вентилятора отечественного производства, являющиеся оригиналами, производимыми на АвтоВАЗе. Их номер обозначен в каталоге, как 2108-8101078. Они являются достаточно универсальными, и устанавливаются на модели ВАЗ с 8 по 9 и с 13 по 15, благодаря чему их несложно найти в продаже в любом автомагазине.

Среди доступных, но при этом зарекомендовавших себя с хорошей стороны, аналогов, следует отметить такие, как: Fenox HM 81002 белорусского производства и Master-sport 2108-8101078-PCS-MS, производства Германии. Оба этих моторчика имеют примерно одинаковую стоимость (в районе 1.500 рублей) и одинаково высокое качество.

Моторчик печки Fenox

Моторчик печки Fenox

Если же есть желание (или необходимость, например — из-за поврежденного воздуховода) приобрести и установить весь вентилятор в сборе, то предпочтение следует отдать моделям Pekar 2108-8101091 и Luzar 2108-8101091. Они сочетают в себе высокое качество изготовления и бюджетную стоимость.

Моторчик печки Pekar

Моторчик печки Pekar

Таким образом, заменить моторчик или даже весь вентилятор своими руками — не сложно. Самое главное — не торопиться, и сначала проверить все возможные причины неисправности, и только после этого приступать к замене.

Замена моторчика печки на ВАЗ 2114

При выходе из строя печки автомобиля, не редко причиной выступает мотор вентилятор. Обнаружить подобную неисправность можно по характерным звукам, которые возникают при попытке включить отопитель.

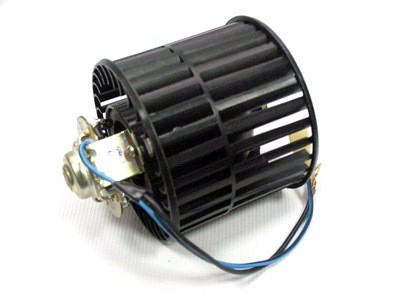

Внешний вид устройства

Проверка

Чтобы убедиться в том, что причиной неисправности системы отопления выступает именно моторчик, следует провести простую, но показательную процедуру:

  • Заведите автомобиль;
  • Включайте поочередно первую, вторую и третью скорости печки;
  • В случае отсутствия звуков, демонстрирующих начало работы вентилятора, моторчик вышел из строя;
  • Если вентилятор не включался на 1 и 2 режиме скорости, но заработал на 3, тогда причиной неполадки может выступать переключатель или дополнительный резистор.

Причины поломки

Моторчик может не работать по нескольким причинам. Каждая из них требует отдельного рассмотрения. Потому предлагаем вам ознакомиться с возможными причинами отказа в работе вентилятора в нашей таблице.

ПричинаВажно знать
Перегорел предохранительЗа печку отвечает предохранитель F7 с напряжением 30А. Заменить его не сложно, но основная проблема кроется в возможном возникновении короткого замыкания. Этот предохранитель отвечает за подсветку в бардачке, омыватель фар, прикуриватель, подогрев зеркал. В случае его неисправности, все указанные приборы перестанут работать
Отсутствует контакт в монтажном блокеЭто распространенная проблема для автомобилей, которая возникает в результате окисления контактов или потери прочности соединения
Залипает реле зажиганияОтопитель включается только после прогрева автомобиля. Потому рекомендуется проверить состояние реле зажигания в случае неработающего вентилятора. При необходимости замените реле
Печка включается только на 3 скорости1 и 2 скорость включаются за счет дополнительного резистора, а при 3 режиме ток идет прямо на моторчик. В этой ситуации следует заменить дополнительный резистор или проверить его контакты
Сломался переключатель печкиТут речь идет о проблемах с электрической целью или предохранителем. Для проверки их состояния можно воспользоваться контрольной лампой
Проблемы в конструкции моторчикаЕсли с переключателем и током все нормально, но вентилятор не реагирует, следует проверить уровень перегрева мотора, его контакты с массой или щетки на предмет залипания

В зависимости от возникших неприятностей, вам может потребоваться замена вентилятора. Поменять моторчик не сложно, хотя для этого следует обладать определенной сноровкой или хотя бы минимальным опытом в работе с электрооборудованием вашего автомобиля.

Первоочередное действие при замене моторчика печки — это отключение аккумулятора.

Расположение моторчика

Замена

Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.

  1. Отключите минусовую клемму с аккумуляторной батареи.
  2. Поднимите капот и в подкапотном пространстве отсоедините все крепежные болты, которые удерживают пластиковую накладку.
  3. Накладку пока что можно убрать в сторонку, дабы она не мешала работе.
  4. Снимите уплотнительную резинку, которая также имеет свое место в подкапотном пространстве.
  5. Снимите защитный кожух моторчика вашего отопителя. Так вы добрались до искомого объекта и можете приступать к замене.
  6. По бокам мотора располагаются два болта, которые удерживают ваш вентилятор.
  7. Теперь переходите в салон, снимайте панель со стороны водителя. Там располагается плюсовой штекер, который обязательно отсоединяется.
  8. Далее ищите минусовой провод. Он удерживается на одной гайке, которую следует открутить.
  9. Отсоединенные провода заводятся в отверстие корпуса вашего автомобиля, пропуская через уплотнительную резинку.
  10. Извлеките поврежденный моторчик. Для этого его нужно повернуть и вытащить через правую сторону.

Демонтаж мотор-вентилятор

Четко придерживайтесь последовательности обратной сборки, чтобы не допустить ошибок, способных привести к еще более серьезным неполадкам.

Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

Цена вопроса

Советуем выбирать качественный моторчик для замены, чтобы потом не возникало проблем с его работоспособностью.

Цена зависит от того, покупаете ли вы мотор в сборе с корпусом или отдельно.

Сам моторчик обойдется вам примерно в 500 рублей, а за устройство в сборе придется заплатить около 1000 рублей. Какой вариант предпочтительнее для вас, решайте сами.

Замена моторчика печки ВАЗ 2114, как поменять

Когда печка в машине ломается, ничего хорошего в этом нет. Если поломка случилась в тёплое время года, её вряд ли можно считать критической. Но если это произошло в лютый мороз — дела автовладельца плохи, поскольку зимой с неисправным отопителем он далеко не уедет. Чаще всего печка на ВАЗ 2114 перестаёт греть из-за поломки электромотора. Замена моторчика печки под силу практически всем автолюбителям, главное, узнать, как это сделать быстро и правильно.

Внешний вид и расположение моторчика печки

Устройство находится в середине так называемой торпеды и представляет собой небольшой электродвигатель постоянного тока, к которому крепится вентилятор, защищённый пластиковым кожухом. Этот мотор имеет три режима работы и предназначен для подачи тёплого воздуха в три зоны: на лобовое стекло, на ноги пассажиров или прямо в салон.

Моторчик печки автомобиля ВАЗ 2114

Защитный кожух с мотора снят, виден вентилятор

Когда электромотор отопителя необходимо заменить

Есть несколько признаков, которые подскажут автовладельцу, что с двигателем отопителя что-то не так. Вот самые распространённые из них:

  • При попытке включить печку не слышно гудения моторчика, причём такая картина наблюдается на всех трёх скоростях.
  • Мотор подаёт воздух на всех скоростях, однако работает с перебоями.
  • Работа моторчика стабильна, перебоев с подачей тёплого воздуха нет, но вместо равномерного гудения слышны посторонние звуки, скрежет, который в дальнейшем перерастает в пронзительный скрип.

Инструкция по замене мотора печки ВАЗ 2114

Сначала перечислим расходные материалы и инструменты, которые нам понадобятся:

  • новый моторчик печки ВАЗ 2114 (причём покупать его надо обязательно в комплекте с вентилятором и защитным кожухом);
  • набор рожковых ключей;
  • отвёртка крестовая (средних размеров).

Чтобы поменять моторчик самостоятельно, нужно придерживаться приведённой ниже последовательности действий:

  1. Открывается капот автомобиля, с аккумуляторной батареи с помощью рожкового ключа на 10 отсоединяется клемма со знаком «минус».
  2. В кабине машины, под приборной панелью, находится провод питания печного моторчика. Он вручную извлекается из разъёма.

    Отключение питания мотора

    «Плюсовой» провод питания моторчика находится в кабине, под приборной панелью

  3. Теперь в моторном отсеке рожковым ключом на 8 мм откручиваются 2 гайки, удерживающие вентиляторный кожух. Там же находится гайка, с помощью которой к кожуху крепится провод «массы» авто. Она тоже откручивается.

    Крепёж кожуха мотора

    Рядом с гайками кожуха находится и гайка «массы», которая тоже откручивается

  4. Далее с помощью крестовой отвёртки выкручиваются дополнительные болты крепления вентилятора.

    Откручивание крепёжных болтов

    Дополнительную пару крепёжных болтов выкручивают крестовой отвёрткой

  5. Решётка для притока воздуха освобождается и извлекается, открывается доступ к мотору, удерживающемуся на специальной скобе.

    Извлечение решётки воздухопритока

    Когда весь крепёж откручен, решётку воздухопритока извлекают вручную

  6. Для извлечения моторчик сначала тянется на себя, а затем поворачивается на 90 градусов, снимается с крепёжной скобы и вынимается со штатного места.

    Извлечение моторчика печки

    Электромотор отопителя вначале тянут на себя, а потом поворачивают под прямым углом

  7. Теперь на место сгоревшего устройства устанавливается новый мотор, после чего производится обратная сборка всех узлов.

Если вы не знайте как поменять моторчик печки на ВАЗ 2114, 2115, 2109 и задались вопросом как достать моторчик печки ВАЗ, то Вы попали по адресу. Ответы на свои вопросы Вы найдёте ниже, а если, вдруг, что-то не понятно — задавайте Ваш вопрос в комментариях.

Когда шумит моторчик печки ваз 2114, 2109  или он вообще перестал работать  —  следует его заменить.

Где находится моторчик печки ВАЗ 2109 2114? Находится он между моторным щитом и лобовым стеклом, в том же отделе где стоит монтажный блок. Открываем капот и можем увидеть кожух корпуса моторчика печки.

Первым делом снимаем кожух корпуса вентилятора печки.

После снятия кожуха скорее всего увидим кучу листвы вокруг корпуса. Убираем листву и весь мусор для того, чтобы он не упал в воздуховод при снятии моторчика печки.

Откручиваем крестовой отвёрткой два болта крепящих корпус вентилятора печки к моторному щиту.

откручиваем корпус печки ваз 2109

Отсоединяем плюсовой провод и откручиваем провод массы моторчика печки. Находятся они под панелью, ближе к середине моторного щита.

масса и плюс моторчика печки ваз 2109 2114

В умных книжках написано: для того, чтобы достать моторчик печки — поверните его на 90 градусов и достаньте. Но на практике, почему-то у меня это ни разу не получилось. Я просто разделял корпус на 2 части и доставал их по очереди. При разделении корпуса моторчика печки пополам на морозе — защёлки могут треснуть, так, что делать это лучше в теплом гараже. Для располовинивания нужно разъединить 3 защёлки и снять соединительную резинку, которая находится со задней стороны. Так же снимите уплотнительный поролон между корпусом печки и воздуховодом.

как достать моторчик печки ваз 2114 2109

Крышка моторчика печки крепится к корпусу двумя железными скобками, отцепив, которые, можно его поменять. Не потеряйте их! На одной скобке моторчик будет постоянно болтаться, гудеть и свистеть.

как отсоединить моторчик печки от корпуса ваз 2109 2114

скобы моторчика печки ваз

Откручиваем крестовой отверткой два болта и достаём мотр из корпуса.

Сбор происходит в обратном порядке. Помните, что чем плотнее корпус печки прижат к воздуховоду и, чем плотнее соединены половинки корпуса, тем сильнее будет поток воздуха.

Как на ваз 2115 снять моторчик печки

Начну с того что с машиной творилось непонятно, едешь спокойно а она возьмет заглохнет, скинешь клемму все норм.и так раза 3. а тут полез при свете дня под капот и случайно увидел что на минусов клемме провод держится как то на соплях, только начал подтягивать а там резьба сорвана. поехал в магазин и купил клемму Mystery MBT-2

поставил, 3й день езжу все нормально.

поставил, 3й день езжу все нормально.

когда купил машину моторчик печки как то работал громко но поток воздуха был хороший, со временем моторчик стал все шумнее и шумнее, а по утра зимой так невозможно было сидеть в машине и стал подавать меньше потока. не выдержал я и купил новый моторчик.

Как поменять моторчик печки на ваз 2114 видео

в предыдущей записи я заказал адаптер салонного фильтра. наступили выходные и поехал менять. вытаскивать моторчик печки крайне не удобно, так расположен((( но видимо конструкторам автоваза так лучше показалось. ну да ладно снял я моторчик и сравнил его с новым как дует. старый ели как, когда проверил новым от акума неожидал такого эффекта, сильный поток воздуха. настроение сразу поднялось. вставил я моторчик в улитку проверить не где ее не задевает, подключил, стоял такой шелест((причина была в этой сетке.

Как поменять моторчик печки на ваз 2114 видео

я ее вырезал и стало как надо.провода сделал мамки и папки, не стал я лесть под панель и разъединять. И поставил адаптер салонного фильтра.

Как поменять моторчик печки на ваз 2114 видео

Как поменять моторчик печки на ваз 2114 видео

Как поменять моторчик печки на ваз 2114 видео

а вот какой был старый.

Как поменять моторчик печки на ваз 2114 видео

Как поменять моторчик печки на ваз 2114 видео

ну что могу сказать после всего этого. стала печка работать тише(даже на втором режиме тихо)теперь можно спокойно сидеть и разговаривать в машине, поток воздуха стал сильным из всех дырок дует оч хорошо, ну соответственно стало теплее, окно отходят быстрее. езжу и радуюсь теперь.

Инструкция по замене моторчика печки ВАЗ-2115

Одна из самых распространенных проблем с отопителем автомобиля – это выход из строя вентилятора, обеспечивающего подачу в салон теплого воздуха. Чтобы устранить ее, многие автолюбители обращаются к специалистам автосервиса. Мы предлагаем минимизировать расходы и выполнить такую процедуру, как замена моторчика печки автомобиля ВАЗ-2115 своими руками. В этом вам поможет подробная пошаговая инструкция, которую можно найти ниже.

Почему моторчик печки выходит из строя

Можно ли обойтись без замены данной детали и попытаться самостоятельно восстановить ее работоспособность. Теоретически, да. Но на деле это получается довольно редко, так как настройка вентилятора является сложной задачей даже для опытных мастеров.

Замена моторчика печки ВАЗ-2115Основными причинами, по которым возникают сбои в работе моторчика печки, являются:

  • сгорание предохранителя. Данную поломку выполнить несложно, так как предохранительный элемент также защищает от замыканий в сети прикуриватель, подсветку бардачка и омыватель фар. Разумеется, при его неисправности это оборудование работать также не будет;
  • выход из строя обмотки самого вентилятора;
  • проблемы с реле зажигания. Если теплый воздух начинает поступать в салон только после прогрева мотора, значит, дело именно в этой детали;
  • поломка резистора, позволяющего настраивать отопитель на работу в нескольких режимах;
  • на моторном блоке окисляются контакты.

Как мы уже выяснили, при любых сбоях вентилятора лучше всего выполнить его замену – это сэкономит вам деньги и время, а также позволит обеспечить оптимальный климат в салоне авто.

Что требуется для замены моторчика печки на ВАЗ-2115

Вся процедура замены у опытного автолюбителя займет всего лишь 45-60 минут. При этом достаточно подготовить минимальный комплект инструментов и принадлежностей, включающий в себя:

  • крестообразную отвертку;
  • гаечные ключи;
  • новый моторчик, который обязательно должен соответствовать спецификации конкретной модели автомобиля.

Процедура замены вентилятора печки

Замена моторчика печки ВАЗ-2115Первым делом необходимо снять с аккумулятора авто плюсовую клемму, чтобы отключить подачу питания на старый моторчик. После этого выполняем следующие действия:

  • в моторном отсеке машины снимаем кожух вентилятора и выкручиваем винты, которые удерживают деталь на месте;
  • извлекаем решетку притока воздуха, которая крепится специальными болтами;
  • снимаем резиновый уплотнитель, расположенный прямо под решеткой;
  • снимаем приборную панель со стороны водительского места и отсоединяем провода, подключенные к моторчику;
  • немного сдвигаем моторчик вместе с защитным кожухом, снимая его с фиксаторов и извлекаем неработающую деталь;
  • вытаскиваем вентилятор из кожуха;
  • подключаем к электрической сети автомобиля и монтируем новый моторчик, после чего осуществляем сборку в обратном порядке;
  • подключаем клемму к аккумулятору и проверяем работоспособность печки.

Мы настоятельно рекомендуем выбирать новый и оригинальный моторчик, чтобы обеспечить его бесперебойную работу в течение длительного времени. Если вы все же покупаете бывшую в употреблении деталь, обязательно проверяйте ее техническое состояние, целостность контактов, работоспособность.

Как видите, процедура установка нового моторчика печки на автомобиле ВАЗ-2115 не требует много времени, специальных навыков и знаний. Поэтому совершенно не обязательно обращаться со столь мелкой проблемой в автосервисе, где стоимость подобного ремонта может оказаться довольно высокой. Просто купите новую деталь и установите ее, соблюдая все рекомендации, приведенные в нашей инструкции.

Источники

  • ladaautos.ru/vaz-2115/instrukciya-po-zamene-motorchika-pechki-vaz-2115.html
  • drive2.ru/l/804409/
  • vaz-zona.ru/kak-pomenyat-motorchik-pechki-na-vaz-2114-2115-2109/

Что есть свеженького?

Измерительное оборудование для ремонта автомобиля 02.06.2023

Измерительное оборудование для ремонта автомобиля

При ремонте автомобиля используется различное измерительное оборудование, которое помогает диагностировать и…

Далее

Как правильно выбрать аккумулятор? 31.05.2023

Как правильно выбрать аккумулятор?

Аккумулятор обеспечивает электрическую энергию для запуска двигателя. При повороте ключа зажигания или нажатии…

Далее

Когда требуется токарная обработка? 31.05.2023

Когда требуется токарная обработка?

Токарные работы требуются в различных областях и сферах деятельности, где необходима обработка деталей с…

Далее

Что такое криптовалюта? 31.05.2023

Что такое криптовалюта?

Криптовалюта — это цифровая или виртуальная форма валюты, которая использует криптографию для обеспечения…

Далее

Салют! Вот и наступили морозы! Да такие, что иногда думаю о предпусковом подогреве ОЖ, но оказалось беда подкралась с заднего крыльца: сломался вентилятор (электродвигатель) печки (отопителя). Ломался вентилятор отопителя странно: то включался, то нет, то жжужал, то писчал и крехтел. В общем Я плюнул и решил менять. Почитал много чего и понял, что не надо разбирать панель, сливать ОЖ и разоряться на ремонте с запчастями. Купил вентилятор отопителя в кожухе Luzar (Лузар) за 850руб. Открыл руководство по ремонту и тут понеслось. Менял на улице в мороз. Времени ушло около 2 часов. Маты были! Психи и нервы тоже! Результатом доволен. Ниже прикладываю сканы руководства + схему электрики вентилятора отопителя ВАЗ 2114.

Как поменять моторчик печки на ваз 2114 видео

Электровентилятор отопителя с кожухом 2108, 2114 Лузар (LUZAR)

Как поменять моторчик печки на ваз 2114 видео

Замена (ремонт) вентилятора (электровентилятора) печки (отопителя) 2114 + схема

Как поменять моторчик печки на ваз 2114 видео

Замена (ремонт) вентилятора (электровентилятора) печки (отопителя) 2114 + схема

Когда печка в машине ломается, ничего хорошего в этом нет. Если поломка случилась в тёплое время года, её вряд ли можно считать критической. Но если это произошло в лютый мороз — дела автовладельца плохи, поскольку зимой с неисправным отопителем он далеко не уедет. Чаще всего печка на ВАЗ 2114 перестаёт греть из-за поломки электромотора. Замена моторчика печки под силу практически всем автолюбителям, главное, узнать, как это сделать быстро и правильно.

Внешний вид и расположение моторчика печки

Устройство находится в середине так называемой торпеды и представляет собой небольшой электродвигатель постоянного тока, к которому крепится вентилятор, защищённый пластиковым кожухом. Этот мотор имеет три режима работы и предназначен для подачи тёплого воздуха в три зоны: на лобовое стекло, на ноги пассажиров или прямо в салон.

Моторчик печки автомобиля ВАЗ 2114

Моторчик печки автомобиля ВАЗ 2114

Когда электромотор отопителя необходимо заменить

Есть несколько признаков, которые подскажут автовладельцу, что с двигателем отопителя что-то не так. Вот самые распространённые из них:

  • При попытке включить печку не слышно гудения моторчика, причём такая картина наблюдается на всех трёх скоростях.
  • Мотор подаёт воздух на всех скоростях, однако работает с перебоями.
  • Работа моторчика стабильна, перебоев с подачей тёплого воздуха нет, но вместо равномерного гудения слышны посторонние звуки, скрежет, который в дальнейшем перерастает в пронзительный скрип.

Инструкция по замене мотора печки ВАЗ 2114

Сначала перечислим расходные материалы и инструменты, которые нам понадобятся:

  • новый моторчик печки ВАЗ 2114 (причём покупать его надо обязательно в комплекте с вентилятором и защитным кожухом);
  • набор рожковых ключей;
  • отвёртка крестовая (средних размеров).

Чтобы поменять моторчик самостоятельно, нужно придерживаться приведённой ниже последовательности действий:

  1. Открывается капот автомобиля, с аккумуляторной батареи с помощью рожкового ключа на 10 отсоединяется клемма со знаком «минус».
  2. В кабине машины, под приборной панелью, находится провод питания печного моторчика. Он вручную извлекается из разъёма.

    Отключение питания мотора

    «Плюсовой» провод питания моторчика находится в кабине, под приборной панелью

  3. Теперь в моторном отсеке рожковым ключом на 8 мм откручиваются 2 гайки, удерживающие вентиляторный кожух. Там же находится гайка, с помощью которой к кожуху крепится провод «массы» авто. Она тоже откручивается.

    Крепёж кожуха мотора

    Рядом с гайками кожуха находится и гайка «массы», которая тоже откручивается

  4. Далее с помощью крестовой отвёртки выкручиваются дополнительные болты крепления вентилятора.

    Откручивание крепёжных болтов

    Дополнительную пару крепёжных болтов выкручивают крестовой отвёрткой

  5. Решётка для притока воздуха освобождается и извлекается, открывается доступ к мотору, удерживающемуся на специальной скобе.

    Извлечение решётки воздухопритока

    Когда весь крепёж откручен, решётку воздухопритока извлекают вручную

  6. Для извлечения моторчик сначала тянется на себя, а затем поворачивается на 90 градусов, снимается с крепёжной скобы и вынимается со штатного места.

    Извлечение моторчика печки

    Электромотор отопителя вначале тянут на себя, а потом поворачивают под прямым углом

  7. Теперь на место сгоревшего устройства устанавливается новый мотор, после чего производится обратная сборка всех узлов.

Важные моменты

Чтобы ремонт печки пошёл максимально быстро, а его результаты не разочаровали автовладельца, следует придерживаться приведённых ниже правил:

  • При снятии старого мотора его обязательно следует повернуть. Если этого не сделать, часть его крепления может сломаться и застрять в торпеде, точнее — в крепёжной скобе. И добраться до застрявшего фрагмента будет не так-то просто.
  • Затягивая крестовой отвёрткой крепёжные винты, нельзя прилагать слишком больших усилий: они мелкие, так что резьбу в их гнёздах легко сорвать.

Как показывает практика, замена мотора не представляет особой сложности даже для начинающего автолюбителя, если он хотя бы раз в жизни держал в руках гаечный ключ и отвёртку. Вся процедура занимает минут 40–50 максимум. Главное — не переусердствовать с затягиванием крепежа, и всё будет в порядке.

Как снять и установить вентилятор отопителя на ВАЗ 2114, 2113, 2115

Фото и видеоинструкция для всех, кто столкнулся с необходимостью замены вентилятора печки на автомобилях лада самара 2113, 2114, 2115.

Процедура снятия

Снимаем левую накладку консоли панели приборов.

как поменять вентилятор печки на ВАЗ 2114Отсоединяем провода от вентилятора

как поменять вентилятор печки на ВАЗ 2114Откручиваем гайку крепления провода «массы» вентилятора и снимаем наконечник со шпильки.

Снимаем салонный фильтр.

как поменять вентилятор печки на ВАЗ 2114Откручиваем 5 саморезов крепления и снимаем обе части решетки воздухопритока.

как поменять вентилятор печки на ВАЗ 2114Снимаем центральный держатель решетки.

как поменять вентилятор печки на ВАЗ 2114Откручиваем 4 самореза крепления защитного кожуха.

как поменять вентилятор печки на ВАЗ 2114Отодвигаем кожух вправо и вынимаем его из короба.

как поменять вентилятор печки на ВАЗ 2114Откручиваем винты крепления вентилятора.

как поменять вентилятор печки на ВАЗ 2114Снимаем 2 резиновые подушки крепления вентилятора.

как поменять вентилятор печки на ВАЗ 2114Отклеиваем уплотнитель с одной из частей кожуха.

как поменять вентилятор печки на ВАЗ 2114Снимаем подушку кожуха.

как поменять вентилятор печки на ВАЗ 2114Разъединяем кожух на части.

как поменять вентилятор печки на ВАЗ 2114Выводим провода вентилятора из корпуса печки.

как поменять вентилятор печки на ВАЗ 2114Достаем левую часть кожуха.

как поменять вентилятор печки на ВАЗ 2114Достаем правую часть кожуха вместе с вентилятором из короба.

как поменять вентилятор печки на ВАЗ 2114Снимаем 2 пружинных держателя двигателя вентилятора в кожухе.

как поменять вентилятор печки на ВАЗ 2114Достаем двигатель вентилятора из кожуха.

Перед установкой вентилятора на место устанавливаем двигатель на место и соединяем кожух.

Приклеиваем уплотнительную поролоновую прокладку ко второй части кожуха.

Устанавливаем вентилятор печки на место в обратном порядке.

Как заменить моторчик печки ВАЗ-2114 своими руками

Тёплый салон — залог хорошего и комфортного передвижения на автомобиле. Неработающая печка может не только доставить дискомфорт, но и стать аргументом против дальнейшего передвижения на автомобиле вообще. Одно дело, когда вы пришли в гараж, заметили неработающий отопитель и отказались на время поломки от дальнейших перемещений на автомобиле, но вот если эта поломка застигла вас в дороге, до ближайшего сервиса далеко, а ехать на машине с неработающим отопителем салона не представляется возможным, т. к. лобовое стекло покрывается инеем и дальнейшее перемещение становится аварийно опасным. Тогда остаётся либо перевозка автомобиля при помощи эвакуатора, либо попытаться починить своими руками.

Моторчик печки ВАЗ 2114

Внешний вид моторчика вентилятора печки ВАЗ 2114

Диагностика

Первоочерёдной задачей стоит выявление причины поломки и оценка собственных возможностей в конкретной ситуации.

Начнём с простого и перейдём к более сложному:

  1. Проверяем предохранитель (F-7 с напряжением 30 А), который отвечает не только за систему обогрева, но и за работу: прикуривателя, обогрева зеркал, подсветки бардачка, омывателя фар. Поэтому при перегорании этого предохранителя отказываются работать все вышеперечисленные приборы. Если он исправен, движемся дальше по цепи.
  2. Включаем зажигание автомобиля и переключаем регулятор скорости в положение 1, 2, 3 по порядку. Если ни на одном из этих положений вентилятор не заработал, движемся дальше.
    • Если же электродвигатель не подаёт признаков жизни при первом и втором положении переключателя скоростей, а на третьем положении заработал (питание вентилятора на первой и второй скорости осуществляется через резистор, а при третьей скорости ток поступает прямо на электродвигатель), проблема заключается в резисторе либо в самом переключателе.
  3. Если электродвигатель отопителя включается после прогрева двигателя автомобиля, то проблема заключается в неисправном реле зажигания. Решается заменой реле.
  4. Если электродвигатель отопителя отказывается работать при любых режимах, остаётся одна неисправность — это сам моторчик печки.

Демонтаж мотор-вентилятора

Процесс демонтажа мотор-вентилятора

Для окончательного вердикта подадим «+» напрямую на моторчик, сняв для этого клемму плюсового провода с моторчика. Если мотор не ожил, последнее, что можно попробовать — это попробовать зачистить место под креплением массы на электродвигателе. Нередко это место окисляется и контакт ослабевает.

Как снять вентилятор печки на ВАЗ-2114

Если ничего из вышеперечисленного не принесло успехов, значит, будем снимать электродвигатель печки, для этого понадобится отвёртка и маленький набор ключей.

  1. Отсоединяем клеммы с аккумулятора.
  2. В салоне под приборной панелью расположена плюсовая клемма и минусовая клемма, их необходимо разъединить.
  3. Далее, перемещаемся в подкапотное пространство ВАЗ-2114, крышку кожуха вентилятора можно снять после откручивания четырёх винтов крепления.
  4. После открытия кожуха необходимо выкрутить два винта, что фиксируют вентилятор.
  5. Далее, выкручиваем винты, которыми к корпусу перед ветровым стеклом прикреплены решётки воздухопритока. Снимаем их.
  6. Далее, снимаем электромоторчик печки, т. к. все его крепления уже демонтированы. Вентилятор надет на зацеп, расположенный на корпусе — подвиньте его на себя и приподнимите.
  7. После снятия корпуса вентилятора с зацепа необходимо провернуть его на 90 градусов, чтобы вынуть его из кожуха, или разобрать корпус отопителя для удобного выема.
  8. Отсоединяем моторчик с крыльчаткой от кожуха.
  9. Снимаем крыльчатку с мотора.
  10. Дальнейших вариантов несколько: либо поменять электродвигатель на новый, либо пробуем вернуть к жизни старый (если это целесообразно, например, заменив щётки. Если пробита обмотка или проблемы с якорем, то лучше заменить весь моторчик).
  11. Далее, собираем всё в обратной последовательности, убрав весь мусор из шахты отопителя.

Старый и новый моторчик

Новый и старый моторчик отопителя

После проделанной работы наслаждаемся шуршанием мотора отопителя, теплотой и комфортом своего автомобиля. Эти нехитрые советы помогут сэкономить деньги и продолжить запланированную поездку.

Как поменять моторчик печки на ВАЗ 2114

Если вы не знайте как поменять моторчик печки на ВАЗ 2114, 2115, 2109 и задались вопросом как достать моторчик печки ВАЗ, то Вы попали по адресу. Ответы на свои вопросы Вы найдёте ниже, а если, вдруг, что-то не понятно — задавайте Ваш вопрос в комментариях.

Замена моторчика печки ВАЗ 2114 своими руками.

Когда шумит моторчик печки ваз 2114, 2109  или он вообще перестал работать  —  следует его заменить.

Где находится моторчик печки ВАЗ 2109 2114? Находится он между моторным щитом и лобовым стеклом, в том же отделе где стоит монтажный блок. Открываем капот и можем увидеть кожух корпуса моторчика печки.

Первым делом снимаем кожух корпуса вентилятора печки.

После снятия кожуха скорее всего увидим кучу листвы вокруг корпуса. Убираем листву и весь мусор для того, чтобы он не упал в воздуховод при снятии моторчика печки.

Откручиваем крестовой отвёрткой два болта крепящих корпус вентилятора печки к моторному щиту.

откручиваем корпус печки ваз 2109

Отсоединяем плюсовой провод и откручиваем провод массы моторчика печки. Находятся они под панелью, ближе к середине моторного щита.

масса и плюс моторчика печки ваз 2109 2114

В умных книжках написано: для того, чтобы достать моторчик печки — поверните его на 90 градусов и достаньте. Но на практике, почему-то у меня это ни разу не получилось. Я просто разделял корпус на 2 части и доставал их по очереди. При разделении корпуса моторчика печки пополам на морозе — защёлки могут треснуть, так, что делать это лучше в теплом гараже. Для располовинивания нужно разъединить 3 защёлки и снять соединительную резинку, которая находится со задней стороны. Так же снимите уплотнительный поролон между корпусом печки и воздуховодом.

как достать моторчик печки ваз 2114 2109

Крышка моторчика печки крепится к корпусу двумя железными скобками, отцепив, которые, можно его поменять. Не потеряйте их! На одной скобке моторчик будет постоянно болтаться, гудеть и свистеть.

как отсоединить моторчик печки от корпуса ваз 2109 2114

скобы моторчика печки ваз

Откручиваем крестовой отверткой два болта и достаём мотр из корпуса.

Сбор происходит в обратном порядке. Помните, что чем плотнее корпус печки прижат к воздуховоду и, чем плотнее соединены половинки корпуса, тем сильнее будет поток воздуха.

Источники

  • vaz-zona.ru/kak-pomenyat-motorchik-pechki-na-vaz-2114-2115-2109/
  • remam.ru/vozdsys/zamena-ventilyatora-pechki-vaz-2114.html
  • remont2114.club/kak-snyat-i-ustanovit-ventilyator-otopitelya-na-vaz-2114/
  • vazweb.ru/desyatka/otoplenie/zamena-motorchika-pechki-vaz-2114.html
  • drive2.ru/l/2859218/

Когда печка в машине ломается, ничего хорошего в этом нет. Если поломка случилась в тёплое время года, её вряд ли можно считать критической. Но если это произошло в лютый мороз — дела автовладельца плохи, поскольку зимой с неисправным отопителем он далеко не уедет. Чаще всего печка на ВАЗ 2114 перестаёт греть из-за поломки электромотора. Замена моторчика печки под силу практически всем автолюбителям, главное, узнать, как это сделать быстро и правильно.

Внешний вид и расположение моторчика печки

Устройство находится в середине так называемой торпеды и представляет собой небольшой электродвигатель постоянного тока, к которому крепится вентилятор, защищённый пластиковым кожухом. Этот мотор имеет три режима работы и предназначен для подачи тёплого воздуха в три зоны: на лобовое стекло, на ноги пассажиров или прямо в салон.

Моторчик печки автомобиля ВАЗ 2114
Защитный кожух с мотора снят, виден вентилятор

Когда электромотор отопителя необходимо заменить

Есть несколько признаков, которые подскажут автовладельцу, что с двигателем отопителя что-то не так. Вот самые распространённые из них:

  • При попытке включить печку не слышно гудения моторчика, причём такая картина наблюдается на всех трёх скоростях.
  • Мотор подаёт воздух на всех скоростях, однако работает с перебоями.
  • Работа моторчика стабильна, перебоев с подачей тёплого воздуха нет, но вместо равномерного гудения слышны посторонние звуки, скрежет, который в дальнейшем перерастает в пронзительный скрип.

Инструкция по замене мотора печки ВАЗ 2114

Сначала перечислим расходные материалы и инструменты, которые нам понадобятся:

  • новый моторчик печки ВАЗ 2114 (причём покупать его надо обязательно в комплекте с вентилятором и защитным кожухом);
  • набор рожковых ключей;
  • отвёртка крестовая (средних размеров).

Чтобы поменять моторчик самостоятельно, нужно придерживаться приведённой ниже последовательности действий:

  1. Открывается капот автомобиля, с аккумуляторной батареи с помощью рожкового ключа на 10 отсоединяется клемма со знаком «минус».
  2. В кабине машины, под приборной панелью, находится провод питания печного моторчика. Он вручную извлекается из разъёма.
    Отключение питания мотора
    «Плюсовой» провод питания моторчика находится в кабине, под приборной панелью
  3. Теперь в моторном отсеке рожковым ключом на 8 мм откручиваются 2 гайки, удерживающие вентиляторный кожух. Там же находится гайка, с помощью которой к кожуху крепится провод «массы» авто. Она тоже откручивается.
    Крепёж кожуха мотора
    Рядом с гайками кожуха находится и гайка «массы», которая тоже откручивается
  4. Далее с помощью крестовой отвёртки выкручиваются дополнительные болты крепления вентилятора.
    Откручивание крепёжных болтов
    Дополнительную пару крепёжных болтов выкручивают крестовой отвёрткой
  5. Решётка для притока воздуха освобождается и извлекается, открывается доступ к мотору, удерживающемуся на специальной скобе.
    Извлечение решётки воздухопритока
    Когда весь крепёж откручен, решётку воздухопритока извлекают вручную
  6. Для извлечения моторчик сначала тянется на себя, а затем поворачивается на 90 градусов, снимается с крепёжной скобы и вынимается со штатного места.
    Извлечение моторчика печки
    Электромотор отопителя вначале тянут на себя, а потом поворачивают под прямым углом
  7. Теперь на место сгоревшего устройства устанавливается новый мотор, после чего производится обратная сборка всех узлов.

Видео: замена мотора отопителя на ВАЗ 2114

Важные моменты

Чтобы ремонт печки пошёл максимально быстро, а его результаты не разочаровали автовладельца, следует придерживаться приведённых ниже правил:

  • При снятии старого мотора его обязательно следует повернуть. Если этого не сделать, часть его крепления может сломаться и застрять в торпеде, точнее — в крепёжной скобе. И добраться до застрявшего фрагмента будет не так-то просто.
  • Затягивая крестовой отвёрткой крепёжные винты, нельзя прилагать слишком больших усилий: они мелкие, так что резьбу в их гнёздах легко сорвать.

Как показывает практика, замена мотора не представляет особой сложности даже для начинающего автолюбителя, если он хотя бы раз в жизни держал в руках гаечный ключ и отвёртку. Вся процедура занимает минут 40–50 максимум. Главное — не переусердствовать с затягиванием крепежа, и всё будет в порядке.

Оцените статью!
Читайте также:  Киа рио или лада веста что лучше отзывы владельцев
Поделиться
Похожие записи
Комментарии:
Комментариев еще нет. Будь первым!
Имя
Укажите своё имя и фамилию
E-mail
Без СПАМа, обещаем
Текст сообщения
Отправляя данную форму, вы соглашаетесь с политикой конфиденциальности и правилами нашего сайта.
