Как проверить датчик Холла
Потребность проверить датчик Холла возникает, когда появляются проблемы с системой зажигания автомобиля, и поэтому необходимо убедиться в исправности всех ее компонентов, в частности, и датчика холостого хода. Так что разберем подробно принцип работы, признаки неисправности и как проверить датчик Холла своими руками.
Принцип работы датчика и его особенности
В своей работе датчик использует физический эффект Холла, открытый еще в XIX веке. Однако использовать его начали лишь в 70-80 годах прошлого столетия, когда автопроизводители стали переходить с контактных систем зажигания на электронные.
Принцип работы датчика достаточно прост. При вращении вала двигателя металлические лопасти проходят по прорезям в его корпусе. Он дает электрический импульс на коммутатор, вследствие чего последний отпирает транзистор и подает напряжение на катушку зажигания. Она, в свою очередь, преобразует низковольтный сигнал в высоковольтный, и подает его на свечу зажигания.
Конструктивно датчик имеет три контакта:
- для соединения с “массой” (корпусом автомобиля);
- для подсоединения напряжения со знаком “+” и значением около 6 В;
- для подачи с него импульсного сигнала на коммутатор.
Преимуществами использования датчика Холла в электронных системах зажигания являются два основных фактора — отсутствие контактной группы (которая постоянно подгорает), а также более высокое напряжение на свече зажигания (30 кВ против 15 кВ).
Поскольку датчики Холла также используются в тормозной и антиблокировочной системах, работе тахометра, то прибор выполняет следующие дополнительные функции для машины:
- повышает производительность мотора;
- ускоряет функционирование всех систем машины.
Вследствие этого повышается удобство эксплуатации автомобиля, а также его безопасность.
Признаки неисправности датчика Холла
Поломки датчика проявляются по-разному. Выявить их даже для опытного мастера порой бывает непросто. Вот несколько самых распространенных симптомов и проблем в работе датчика Холла:
- плохо заводится или вообще не запускается двигатель;
- возникновение перебоев в работе мотора на холостом ходу;
- “дергание” машины при движении на высоких оборотах;
- двигатель глохнет во время движения автомобиля.
Если на вашей машине появился один или несколько подобных симптомов, обязательно необходимо выполнить проверку датчика.
Как проверить датчик Холла
Существует несколько методов проверки. Вкратце они выполняются так:
Проверка исправности датчика холла (схема)
- Создание имитации наличия датчика Холла. Такой метод проверки самый быстрый и подойдет если питание на узлах системы зажигания есть, но искры нет. Для этой цели с трамблера снимают трехштекерную колодку. Далее необходимо включить зажигание автомобиля, и соединить (замкнуть кусочком провода) выходы 3 и 2 (минусовой пин и контакт сигнала). Если в процессе на центральном проводе катушки зажигания появится искра — значит, датчик вышел из строя. Заметьте что, дабы выявить искрообразование, нужно держать высоковольтный провод у массы.
- Проверка датчика Холла мультиметром, самый распространенный метод. При такой проверке используют мультиметр (тестер). Для этого лишь достаточно измерить напряжение на выходе датчика. Если он исправен, то напряжение должно находиться в пределах 0,4. 11 В.
- Замена неисправного устройства на заведомо рабочее. Его можно взять у знакомых, имеющих машину с таким же датчиком. Если после замены беспокоящие вас проблемы исчезнут, придется покупать и менять датчик Холла на новый.
Датчик Холла, проверка при помощи мультиметра.
Еще один распространенный метод заключается в проверке наличия сопротивления на датчике. Для этого необходимо сделать несложный прибор, состоящий из резистора сопротивлением 1 кОм, светодиода и гибких проводов. К ножке светодиода припаивается сопротивление, а к нему два провода такой длины, которая удобна для работы (не короткие).
Потом снимают крышку распределителя, отсоединяют трамблер и штекерную коробку. Далее проверяют исправность электрической цепи. Для этого электронный мультиметр (вольтметр) подключается к 1 и 3 клемме, после чего включается зажигание автомобиля. При нормальных условиях, полученное на экране измерительного прибора значение, должно находится в пределах 10. 12 В.
Далее аналогично подсоединяем на те же клеммы сконструированное устройство. Если вы угадали с полярностью — светодиод загорается. В противном случае необходимо поменять местами провода. Дальнейшая процедура заключается в следующем:
- провод, подсоединенный к первой клемме, не трогаем;
- конец с третьей клеммы перекидываем на свободную вторую;
- проворачиваем распределительный вал (вручную или с помощью стартера).
Если в процессе поворота вала светодиод моргает, значит, все в порядке, и датчик Холла не нуждается в замене.
Стоит отметить, что процесс проверки датчика Холла на ВАЗ 2109, Ауди 80, Фольксваген Пассат Б3 и других машинах проводится по одинаковой схеме. Разница состоит лишь в расположении отдельных частей под капотом автомобиля.
Замена датчика Холла
Замена датчика Холла ВАЗ 2109
Рассмотрим процесс замены датчика Холла на автомобиле ВАЗ 2109. Эта процедура несложна, и не вызывает затруднений даже у начинающих автолюбителей. Ее алгоритм следующий:
- Первым делом нужно снять трамблер с машины.
- После этого демонтируется крышка трамблера. Далее необходимо совместить метки механизма газораспределения и метку коленвала.
- Потом производится демонтаж крепежных элементов при помощи гаечного ключа. При этом не забываем пометить и запомнить расположение трамблера.
- Если в корпусе имеются фиксаторы или стопоры, их также нужно демонтировать.
- На следующем этапе достают вал из трамблера.
- Далее отсоединяют клеммы датчика Холла, а также откручивают монтажные болты.
- Через образовавшуюся щель датчик вынимают.
- Монтаж нового датчика Холла выполняется в обратном порядке.
Заключение
Стоит отметить, что ремонтировать датчик Холла не имеет смысла, так как он стоит совсем недорого (около 3. 5$). Если вы убедились в том, что неисправности в работе автомобиля связаны именно с упомянутым датчиком, рекомендуем вам отправиться в ближайший автомагазин и купить новый прибор. В случае возникновения затруднений при проверке или замене датчика Холла обратитесь за помощью к мастерам, работающим на СТО.
Источник
Датчик холла и другие причины
Обновлено: 2016-11-27 Автор: audi39 Количество комментариев: 0
Столкнувшись с отсутствием искры в Ауди 80 б4 автовладельцы не всегда могут определить причину данной проблемы сразу. Когда двигатель начинает давать сбой, теряется мощь, меняется расход топлива: в этих случаях необходимо протестировать свечки зажигания.
Проверку свечей на Audi 80 можно выполнить следующими способами:
- Проверка «на искру». Выкрутив свечку, необходимо надеть на нее высоковольтный провод и прислонить к двигателю. Проверка на наличие искры, происходит, когда прокручивается стартер.
- При помощи мультиметра. Данный метод поможет определить только исправность проводов. Суть заключается в измерении сопротивления. В случае, когда показатель ниже приемлемого значения, то провод вышел из строя и необходимо произвести замену.
- Специальным проверочным пистолетом. Этот прибор с виду похож на стенд испытания свечек под давлением. Для проверки необходимо вставить деталь в посадочное место и накрыть крышкой. Далее нажимаем на кнопку. В случае сигнала лампочки указателя на приборе и появления искры на электроде можем сделать вывод, что свеча в исправном состоянии.
- С использованием пьезоэлемента. Данный механизм можно изготовить самостоятельно с использованием пьезомодуля с зажигалки. Данный прибор прижимаем к свечке, а идущий проводок прикручиваем к ее наконечнику. Нажимаем на кнопку. В случае не прохождения искры, заменяем свечу.
- По очереди снимать провода. Данный метод заключается в том, что нужно по очереди отключать провода, идущие от свечи к прерывателю-распределителю. Прежде чем снимать бронепровод, необходимо прислушаться к звуку двигателя и запомнить его. После отсоединения провода со свечи зажигания слушаем звучание мотора еще раз. Сравниваем первое и второе, если звучание не изменилось, то нашлась неисправная свечка.
Принцип работы в системе электро-зажигания Ауди 80 б4
Под трамблером установлен датчик Холла, к которому и идет напряжение. Данный датчик выступает руководящим проводом, который дает импульс на ЭБУ. С электронного блока управления поступает регулировка и нужные запоздания, с использованием считанных данных с других датчиков двигателя, на коммутатор, который расположен рядом с катушкой зажигания. Коммутатор выступает в роли транзистора. При подаче напруги на коммутатор закрывается или раскрывается цепочка, в следствии на катушку поступает напряжение и образуется искра.
Необходимо каждую операцию проводить, когда зажигание включено. Замеры делаются мультиметром.
Проверка исправности катушки зажигания
Первым делом, что необходимо проверить, так это катушка. Выходит из строя она очень редко, но протестировать необходимо, чтобы исключить из возможных причин. К тому же она не трудно проверяется, сразу тестируем основную обмотку, далее второстепенную. На катушке вверху указаны стандартные обозначения выводов.
На мультиметре выбираем самое низкое показание сопротивления. Измеряем основную обмотку, прислоняем клеммы тестера к элементам катушки с наружной резьбой. Значения должны находится в пределах 1 – 1,5 Ом.
Следующий замер выполняем на сопротивление во второстепенной электрообмотке. Щупы, в данном случае, приложим к наружной резьбе и элементу, который находится по центру крышки катушки. Замеры должны получиться в пределах 7 кОм.
Все значения подтвердились? Значит катушка в норме. Приступаем к следующему шагу проверки. Значения разнятся — заменяем катушку.
Обследование коммутатора
Данный прибор достаточно часто ломается. Поэтому необходимо протестировать как сам коммутатор, так и его управление. Прежде всего, необходимо снять крышку и измерить наличие прохождения сквозь него напряжения. Замерять нужно на убранной крышке.
Прислоняем щупы к крайним ножкам. Значение должно быть близким к напряжению аккумулятора , т.е. около 12 В. В случае отсутствия напряжения, наибольшей вероятностью проблемы будет в контактируемом блоке замка зажигания или в проводке, которая подводится к нему.
Далее производим проверку прохождения напряжения сквозь коммутатор ЭБУ. На снятой крышке, щупы мультиметра прислоняем, к двум крайним ножкам и прокручиваем стартер. В ходе этих действий на приборе должно появляться напряжение.
В случае, когда напряжение присутствует, то тестируем дальше сам коммутатор. Необходимо надеть на него крышку, снять резинку для уплотнения и используя простой провод при включенном зажигании даем на вторую клемму 12в с аккумулятора. В это же время электропровод высокого напряжения с катушки необходимо другим краем приложить в любую область кузова. В тот час, в который будет происходить подача напряжения, вынуждена появиться искра. Так мы импровизируем процесс действия сигнала ЭБУ и работу устройства Холла, и тогда прямиком, откидывая все, поступает руководящее напряжение.
В случае отсутствия искры, необходимо заменить коммутатор на рабочий.
Неисправности датчика Холла
Следуем далее. Когда было отсутствие напряжения на второй клемме, а исправность коммутатора проверенна, приходим к логическому выводу, что проблема может, заключается в следующем:
- Проблема с датчиком Холла
- Проблема с электронным блоком управления
- Проблема с проводкой, которая соединяет между собой Холл — электронным блоком управления – коммутатор.
Пойдем с легкого. Посмотрим, поступает ли напряжение на датчик Холла. Для этого убираем крышку, запускаем зажигание. Далее замеряем напряжение, подсоединив щупы мультиметра на боковые клеммы датчика. Прибор должен показать 10-11 В. Если все в норме, идем дальше.
Следующим этапом будет осмотр связываемой проводки Холл — электронный блок управления – коммутатор. Понадобится снять крышку с датчика и дать запасным проводком на вторую клемму с аккумулятора напряжение. Тем временем провод с катушки зажигания другим краем прислоняем к участку кузова. Во время подачи напряжения, получается импровизация датчика Холла, должна, появится искра. Присутствие искры говорит о том, что электронный блок управления и проводка в исправном состоянии. И наиболее вероятно что проблема заключается в самом датчике Холла.
Тестируем датчик. Крышка вставлена в сам разъем, снимаем с нее изоляцию и устанавливаем щупы мультиметра ко второй и третьей ножке крышки. Вращаем стартер, но не всегда возможно правильно определить импульс. Легче установить головку на шкив коленчатого вала и потихоньку вращать двигатель. Напряжение на мультиметре вынуждено изменится на 0 и 5-7 В. Если этого не произошло, то проблема в датчике и его нужно заменить.
Источник
Проверка датчика Холла и его замена
Датчик Холла – это один из важнейших элементов бесконтактной системы зажигания бензиновых двигателей. Малейшая неисправность этой детали приводит к серьезным неполадкам в работе мотора. Поэтому, чтобы не допустить ошибки при диагностике, важно знать, как проверить датчик Холла, и при необходимости – уметь его заменить.
Этот материал мы разделили на две части: теоретическую (назначение, устройство и принцип работы датчика Холла) и практическую – признаки неисправности, методы проверки и способы замены.
В конце статьи смотрите видео-инструкцию по самостоятельной замене Датчика Холла.
А перед тем, как проверять датчик Холла на наличие неисправностей, давайте разберемся с его назначением и принципом работы.
Что такое датчик Холла и как он работает
Датчик Холла (он же датчик положения распредвала) является одним из главных элементов трамблера (прерывателя-распределителя). Он находится рядом с валом трамблера, на котором крепится магнитопроводящая пластина, похожая на корону. В пластине столько же прорезей, сколько цилиндров в двигателе. Также внутри датчика находится постоянный магнит.
Принцип работы датчика Холла следующий: когда вал вращается, металлические лопасти поочередно проходят через прорезь в датчике. В результате этого вырабатывается импульсное напряжение, которое через коммутатор попадает в катушку зажигания и, преобразуясь в высокое напряжение, подается на свечи зажигания.
Датчик Холла имеет три клеммы:
- одна соединяется с «массой»,
- ко второй подходит плюс с напряжением около 6 В,
- с третьей клеммы уходит преобразованный импульсный сигнал на коммутатор.
Признаки неисправности датчика Холла
Неисправности у датчика Холла проявляются по-разному. Даже опытный мастер не всегда сразу выявит причину неполадок двигателя.
Вот несколько самых распространенных симптомов:
- Мотор плохо заводится или не запускается вообще.
- На холостом ходу в работе двигателя появляются перебои и рывки.
- Машина может дергаться при движении на повышенных оборотах.
- Силовой агрегат глохнет во время движения.
При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла.
Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.
Как проверить датчик Холла
Простой способ проверки датчика положения распредвала (Холла) показан на следующем видео.
Существует несколько способов, позволяющих проверить исправность датчика Холла. Каждый автомобилист может выбрать для себя наиболее подходящий вариант:
- Взять для проверки рабочий датчик у соседа или на автомобильной разборке и установить его вместо «родного». Если проблемы двигателя исчезнут, значит, придется покупать новую деталь.
- При помощи тестера можно измерить напряжение на выходе датчика. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В.
- Можно создать имитацию датчика Холла. Для этого с трамблера снимают трехштекерную колодку. Затем включают зажигание и отрезком провода соединяют выходы 3 и 6 коммутатора. Появление искры свидетельствует о выходе датчика из строя.
Если в результате проверки обнаружится, что датчик Холла неисправен, тогда его необходимо заменить на новый.
Замена датчика Холла
Заменить датчик Холла не составит особых затруднений. С этой работой под силу справится своими руками даже начинающему автолюбителю.
Чуть ниже на видео достаточно подробно показан процесс замены датчика в трамблере автомобиля УАЗ.
Обычно замена датчика Холла состоит из нескольких этапов:
- Прежде всего, трамблер снимается с машины.
- Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.
- Запомнив положение трамблера, нужно открутить крепежные элементы гаечным ключом.
- При наличии фиксаторов и стопоров, их также следует извлечь.
- Вал вытаскивают из трамблера.
- Осталось отсоединить клеммы датчика Холла и открутить его.
- Оттянув регулятор, неисправная деталь осторожно вынимается через образованную щель.
- Новый датчик Холла устанавливается в обратной последовательности.
Проверка работоспособности датчика Холла позволяет не только точно определить причину отказа двигателя. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.
Видео, как заменить датчик Холла своими руками
Датчики в системе контроля двигателя на Ауди 80
В современных автомобилях используется множество контроллеров, предназначение которых заключается в обеспечении нормальной работы авто. При поломке тех или иных регуляторов могут возникнуть проблемы в работе двигателя. В этой статье мы расскажем о том, что представляет собой датчик Холла, температуры антифриза, скорости в автомобиле Ауди 80 и как проверить работоспособность этих устройств.
Температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости в Ауди 80 б3 или б4 позволяет производить мониторинг температуры рабочей жидкости в охладительной системе. Если ДТОЖ выходит из строя, водитель может столкнуться с проблемой завышенной температуры, этот параметр выводится на контрольный щиток. При этом по факту температура двигателя будет нормальной.
Проверка датчика производится с учетом данных в таблице соответствия:
- Сначала убедитесь в том, что напряжение регулятора соответствует температуре, для этого вам понадобится термометр.
- Запустите мотор, прогрейте его. При прогреве силового агрегата уровень напряжения в работоспособном устройстве должен снижаться. Полученные данные сверьте с таблицей.
- Как правило, причина неисправности заключается в том, что уровень выходного сопротивления меняется вне допустимых пределов. В нормальном режиме показания устройства должны составлять 2 вольта на холодном моторе, и около 0.5 вольт на прогретом агрегате. Если же ДТОЖ работает некорректно, то показания могут составлять 1.5 вольта на не прогретом ДВС и 1.25 вольта на горячем. Соответственно, такая проблема может стать причиной затрудненного пуска силового агрегата, а двигатель при этом будет работать на слишком обогащенной топливной смеси.
Включения вентилятора
Датчик включения вентилятора представляет собой деталь, по показаниям которой должно включаться вентилирующее устройство. Активация вентилятора позволяет предотвратить перегрев двигателя. Если устройство перестало работать, что вентилятор может не включиться в самый ответственный момент. В свою очередь, длительная эксплуатация авто с такой проблемой может стать причиной его ускоренного износа, что еще хуже (автор видео — канал ВЕЛОАРТЕЛЬ).
Диагностика контроллера производится следующим образом:
- Прогрейте мотор до нормальной температуры, для ее замера вам потребуется термометр.
- Если при 87-100 градусах устройство не включается, необходимо произвести его проверку.
- Если цепь регулятора целая, то нужно проверить его электромотор. В том случае, если эти составляющие работают нормально, то нужно менять сам контроллер.
Давления масла
Датчик давления масла предназначен для контроля этого параметра в системе смазки. Если на приборной панели загорается индикатор низкого давления моторной жидкости, это может свидетельствовать как о проблемах в системе, так и о неработоспособности устройства. К примеру, уровень масла может быть слишком низким.
Для диагностики приготовьте тестер (мультиметр), сам регулятор, а также насос с манометром. Щупы тестера подключаются к устройству, а сам мультиметр ставится в режим провзона проводки. Диагностика должно показать нулевое сопротивление, после чего с помощью насоса необходимо сделать качек. В этот момент мультиметр должен показать, что цепь разорвалась, а на его дисплее должен появиться значок бесконечности. Если это так, то контроллер рабочий и менять его не нужно.
Уровня топлива
Предназначение контроллера уровня топлива заключается в мониторинге объема горючего в баке. Соответствующие показания об уровне топлива передаются на приборную панель. Если ДУТ выходит из строя, водитель не сможет точно узнать, сколько горючего осталось в баке и когда нужно заправлять машину.
Один из вариантов диагностики устройства — замер уровня сопротивления цепи, для этого к контактам детали нужно подключить омметр и считать показания. Если они не соответствуют норме, это говорит о выходе из строя регулятора. Как вариант, можно полностью слить горючее из бака и доливать его понемногу. После каждого доливания нужно следить за тем, как изменяется сопротивление устройства.
Что касается других устройств, таких как датчик Холла или датчик холостого хода, то они проверяются аналогичным образом. Нужно проверить целостность контроллера, качество его подключения в бортовой сети, целостность цепи. Если не работает РХХ, об этом водитель сможет узнать по плавающим оборотам двигателя на холостом ходу, а также по повышенному расходу горючего.
Видео «Диагностика РХХ в домашних условиях»
Как проверить работоспособность РХХ автомобиля Ауди 80 — смотрите на видео ниже (автор ролика — Вася Иванов).
Схема электрооборудования автомобилей Ауди 80 (Audi 80)
Расположение электронных блоков управления и элементов электрооборудования
Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.
- Система пуска двигателя и электроснабжение. Лист 1
- Система пуска двигателя и электроснабжение. Лист 2
- Система впрыска топлива KE-Jetronic. Лист 1
- Система впрыска топлива KE-Jetronic. Лист 2
- Система зажигания VEZ (FEI) начало. Лист 1
- Система зажигания VEZ (FEI) начало. Лист 2
- Система зажигания VEZ (FEI) окончание
- Система управления двигателем MPI. Лист 1
- Система управления двигателем MPI. Лист 2
- Система управления двигателем MPI. Лист 3
- Система управления двигателем MPI. Лист 4
- Система управления двигателем MPI. Лист 5
- Система управления двигателем Motronic. Лист 1
- Система управления двигателем Motronic. Лист 2
- Система управления двигателем Motronic. Лист 3
- Система управления двигателем Motronic. Лист4
- Система управления автоматической коробкой передачи. Лист 1
- Система управления автоматической коробкой передачи. Лист 2
- Система управления автоматической коробкой передачи. Лист 3
- Система управления автоматической коробкой передачи. Лист4
- Система головного освещения. Лист 1
- Система головного освещения. Лист 2
- Система головного освещения. Лист 3
- Система заднего освещения. Лист 1
- Система заднего освещения. Лист 2
- Система заднего освещения. Лист 3
- Лампы освещения приборов
- Приборы и датчики
- Комбинация приборов. Лист1
- Комбинация приборов. Лист 2
- Комбинация приборов. Лист 3
- Комбинация приборов. Лист 4
- Комбинация приборов. Лист 5
- Вентилятор системы охлаждения двигателя
- Система кондиционирования. Лист 1
- Система кондиционирования. Лист 2
- Система вентиляции салона
- Анти блокировочная система тормозов. Лист 1
- Анти блокировочная система тормозов. Лист 2
- Анти блокировочная система тормозов. Лист 3
- Механизм блокировки дифференциала на моделях Quattro. Лист 1o
- Механизм блокировки дифференциала на моделях Quattro. Лист 2
- Центральный замок
- Стереосистема. Лист 1
- Стереосистема. Лист 2
- Стереосистема. Лист 3
- Стереосистема окончание, обогрев заднего стекла
- Главный монтажный блок
- Расположение реле в главном монтажном блоке
- Расположение предохранителей в главном монтажном блоке
- Дополнительный монтажный блок
- Расположение реле в дополнительном монтажном блоке
- Обратная сторона главного монтажного блока
Система пуска двигателя и электроснабжение. Лист 1
Система пуска двигателя и электроснабжение. Лист 2
Система впрыска топлива KE-Jetronic. Лист 1
Система впрыска топлива KE-Jetronic. Лист 2
Система зажигания VEZ (FEI) начало. Лист 1
Система зажигания VEZ (FEI) начало. Лист 2
Система зажигания VEZ (FEI) окончание
Система управления двигателем MPI. Лист 1
Система управления двигателем MPI. Лист 2
Система управления двигателем MPI. Лист 3
Система управления двигателем MPI. Лист 4
Система управления двигателем MPI. Лист 5
Система управления двигателем Motronic. Лист 1
Система управления двигателем Motronic. Лист 2
Система управления двигателем Motronic. Лист 3
Система управления двигателем Motronic. Лист4
Система управления автоматической коробкой передачи. Лист 1
Система управления автоматической коробкой передачи. Лист 2
Система управления автоматической коробкой передачи. Лист 3
Система управления автоматической коробкой передачи. Лист4
Система головного освещения. Лист 1
Система головного освещения. Лист 2
Система головного освещения. Лист 3
Система заднего освещения. Лист 1
Система заднего освещения. Лист 2
Система заднего освещения. Лист 3
Комбинация приборов. Лист1
Комбинация приборов. Лист 2
Комбинация приборов. Лист 3
Комбинация приборов. Лист 4
Комбинация приборов. Лист 5
Вентилятор системы охлаждения двигателя
Система кондиционирования. Лист 1
Система кондиционирования. Лист 2
Система вентиляции салона
Анти блокировочная система тормозов. Лист 1
Анти блокировочная система тормозов. Лист 2
Анти блокировочная система тормозов. Лист 3
Механизм блокировки дифференциала на моделях Quattro. Лист 1o
Механизм блокировки дифференциала на моделях Quattro. Лист 2
Стереосистема окончание, обогрев заднего стекла
Расположение реле в главном монтажном блоке
Расположение предохранителей в главном монтажном блоке
Дополнительный монтажный блок
Расположение реле в дополнительном монтажном блоке
Обратная сторона главного монтажного блока
Диагностика неисправностей системы зажигания
Чтобы выявить причину неисправности системы зажигания, необходимо действовать строго по системе:
• Чтобы узнать, имеется ли вообще напряжение в системе зажигания, нужне выполнить простую проверку (см.ниже).
• Путем тщательного визуального осмотра выявляются наиболее частые причины неисправностей (обрывы проводов, отсутствие контакта в разъемах, пробои).
• Транзисторная система зажигания: теперь проверьте катушку, датчик Холла и коммутатор.
• Электронная система зажигания, «KE-Motronic»: произведя визуальный осмотр, опросите запоминающее устройство системы самодиагностики (см. стр.85-88 и ниже). Затем проверьте те узлы и детали, на которые, согласно таблице неисправностей, падает подозрение.
Примечание: Питание электронной системы зажигания и системы «KE-Motronic» защищено предохранителем 24. При отказе зажигания этот предохранитель необходимо проверить. Транзисторная система зажигания предохранителя не имеет.
Есть ли в системе зажигания напряжение?
Для начала проверим, дает ли система зажигания искру:
• Отсоедините один из высоковольтных проводов системы зажигания от свечи. Выверните свечу.
• Снова наденьте колпачок кабеля на свечу и положите ее на картер двигателя таким образом, чтобы у нее был надежный контакт с массой. Еще лучше закрепить резьбовую часть свечи на двигателе с помощью кабеля для «прикуривания».
Датчик детонации (обозначен стрелкой) у всех двигателей установлен на левой боковине. Здесь мы видим такой датчик на пятицилиндровом двигателе. При его установке обязательно соблюдайте указанное усилие затяжки!
Закорачивание системы зажигания при некоторых работах по ремонту двигателя: центральный провод зажигания (2) вынут из центрального гнезда крышки распределителя и соединен кабелем для «прикуривания» с металлической частью двигателя (1). Благодаря этому систему зажигания можно предохранить от повреждений (например, в случае включения с вывернутыми свечами)
• • Попросите помощника провернуть двигатель стартером.
• • Если между электродами свечи проскакивают сильные
• искры, в свече имеется ток зажигания, хотя опережение
• зажигания, возможно, отрегулировано неверно.
• • Если искр нет, повторите проверку со свечой другого цилиндра. Если искр по-прежнему нет и там, необходимо
• проверить всю систему зажигания.
Визуальная проверка системы зажигания
• Хорошо ли закреплены все клеммы и контакты на катушке зажигания, модуле управления транзисторной или электронной системы зажигания или, соответственно, «KE-Motronic» и на распределителе?
• Правильно ли присоединен многополюсный разъем на модуле управления?
• Хорошо ли залита катушка зажигания специальной заливочной массой? Это распространенный дефект (проверку см.ниже).
• Нет ли на кожухе катушки зажигания следов пламени следов, показывающих разряд искры «мимо провода»?
• Проверьте дополнительно, что главный провод или провод к свече зажигания надежно припаян и его изоляция в порядке. Современные системы зажигания из-за высокого напряжения чувствительны к проскакиванию искр или токам утечки.
• В порядке ли крышка распределителя зажигания (см. ниже)? Прежде всего обратите внимание на внутреннюю сторону!
• Все ли части системы зажигания сухие и чистые? Влажная грязь способствует утечке напряжения.
Примечание: Обратите внимание, что при следующих проверках измерительные приборы должны присоединяться и отсоединяться только при отключенном зажигании.
В порядке ли обеспечение током системы зажигания?
Кроме полного отказа системы зажигания из-за отсутствия напряжения, значительные проблемы могут возникнуть из-за недостаточного подаваемого напряжения. Поэтому для этой проверки требуется вольтметр.
• Присоедините измерительный прибор междуклеммой 15 катушки зажигания и массой.
• Показания вольтметра должны составить не менее 11,5В.
• Проведите такие же измерения для черного провода коммутатора ТСЗ или, соответственно, для черного/синего провода модуля управления ЭСЗ.
• Если напряжение отсутствует или слишком мало, неисправна проводка к замку зажигания (см.главу «Приборы и вспомогательные механизмы»).
• Предпосылка: аккумулятор заряжен.
• Неисправен замок зажигания (см.главу «Приборы и вспомогательные механизмы»).
• Обрыв в цепи от замка зажигания к катушке зажигания или, соответственно, коммутатора/модуля управления. Проверьте цепь и соединения разъемов в соответствии с рисунком.
Неисправна катушка зажигания?
• Визуальная проверка катушки зажигания описана выше.
• Для проверки сопротивления отсоедините все провода от катушки при выключенном зажигании. Мы измерим сопротивление первичной и вторичной обмоток.
• Присоедините точный омметр между клеммами 1/- и 15/+.
• Требуемое значение* Пятицилиндровые двигатели с ТСЗ и все четырехцилиндровые (за исключением двигателей с системой «KE-Motronic») 0,5-0,8 Ом. «KE-Motronic» и пятицилиндровые двигатели с»ЭСЗ: 0,5-1,5 Ом.
• Следующее измерение проведите (Лежду клеммами 1 и 4 (штекерное гнездо толстого центрального провода зажигания):
• Здесь требуемое значение для пятицилиндровых двигателей с ТСЗ и всех-четырехцилиндровых (за исключением двигателей с системой «KE-Motronic») 2,4-3,5 Ом; для «KEMotronic» и пятицилиндровых двигателей с ЭСЗ: 5-9 Ом.
• Если полученные значения не соответствуют указанным, замените катушку.
• С помощью этих измерений не удается обнаружить короткое замыкание между обмотками. Поэтому, если несмотря на правильные значения сопротивления обмоток подозрение все же падает на катушку зажигания, необходимо снять ее и проверить в автосервисе.
Примечание: Многополюсный разъем распределителя зажигания закрывайте только соответствующей крышкой распределителя. В противном случае металлические контакты ште-* кера могут сломаться или погнуться. При дальнейшем присоединении штекер теряет контакт — и искра отсутствует!
• ТСЗ и четырехцилиндровыедвигатели с ЭСЗ: Освободите коммутатор зажигания в нижней части левой передней стойки кузова (см. фото на стр.156).
• Для этого снимите левую нижнюю полку (см. главу «Салон»).
• Выверните винт в середине обшивки и два других в механизме тяги капота. Снимите дверное уплотнение, удалите обшивку.
• Выключите зажигание, как описано выше.
• Вытащите резиновое уплотнение из многополюсного разъема коммутатора ТСЗ, чтобы освободить кабель.
• При присоединенном разъеме подключите вольтметр (лучше всего стрелочный) следующим образом: отрицательный провод к клемме 3 разъема (коричневый/белый провод), положительный — к клемме 6 (зеленый/белый провод).
• Включите зажигание и медленно проверните двигатель рукой, при этом триггер в распределителе также вращается и, соответственно, входит в датчик Холл а и выходит из него.
• Смотрите на вольтметр: он должен показывать О В, когда пластина триггера находится вне датчика Холла. Когда же триггер находится в датчике, вольтметр должен показывать по крайней мере 2 В.
• «KE-Motronic» и ЭСЗ на пятицилиндровых двигателях:
• Отсоедините разъем от выходного каскада рядом с катушкой зажигания.
• Подключите вольтметр к клемме 2 (зеленый провод) и клемме 3 (коричневый/красный провод) подключенного разъема.
• Проведите ту же проверку, что описана для ТСЗ.
• Все системы: Если импульсы напряжения не обнаруживаются, проверьте подвод тока к датчику Холла:
• Присоедините разъем к распределителю и подключите вольтметр к обоим внешним контактам разъема.
• При включенном зажигании показания вольтметра должны составлять по крайней мере 5 В (ТСЗ, четырехцилиндровые двигатели с ЭСЗ) или, соответственно, 9 В (пятицилиндровые двигатели с ЭСЗ, «KE-Motronic»).
• Если это не так, неисправны коммутатор или, соответственно, модуль управления или проводка.
Примечание: Если датчик Холла неисправен, не требуется заменять весь распределитель. Датчик Холла имеется в продаже отдельно.
ТСЗ и четырехцилиндровые двигатели с ЭСЗ
Неисправности, описанные ниже, в основном происходят не собственно от коммутатора, а от неаккуратно присоединенных разъемов или перетертых проводов. Поэтому перед проверкой коммутатора сначала выясните, что все соединения в порядке, и лишь потом — после проверки катушки зажигания — производите следующие действия:
• Снимите левую нижнюю декоративную полку под щитком приборов (см. главу «Салон»).
• Выверните крестовой винт внизу на обшивке ниши для ног, далее удалите оба удерживающих винта ручки отпирания капота.
• Удалите дверное уплотнение и снимите обшивку.
• Снимите многополюсный разъем с коммутатора. Для этого освободите проволочные защелки.
• Присоедините отрицательный провод вольтметра к контакту 2 (коричневый провод) разъема, положительный провод — к контакту 4 (черный провод).
• Включите зажигание. Прибор должен показывать приблизительно напряжение аккумулятора, так как электрическая цепь разорвана (см. схему на стр.133-134).
• Выключите зажигание и снова присоедините разъем к коммутатору.
• Отсоедините разъем датчика Холла от распределителя зажигания, для чего нажмите вниз на проволочный держатель.
• Присоедините вольтметр к катушке зажигания между клеммами 1 (масса) и 15 (положительная клемма).
• Включите зажигание и наблюдайте за вольтметром: сначала он должен показать по крайней мере 2 В. Через 1 -2 секунды напряжение падает до О В. Если это не так, коммутатор и катушку придется заменить.
• Дальнейшая проверка: На все еще отсоединенном трехполюс-ном разъеме замкните средний контакт проводом на массу. Наблюдайте за вольтметром: напряжение ненадолго должно подскочить по крайней мере до 2 В. В противном случае в среднем контакте замыкание. Или же неисправен коммутатор.
• Теперь присоедините вольтметр к обоим внешним (крайним) контактам отсоединенного разъема датчика Холла. Включите зажигание и наблюдайте за вольтметром: он должен показать по крайней мере 5 В. В противном случае разорвана цепь между датчиком Холла и коммутатором.
• Если же и после успешного прохождения перечисленных проверок остается очевидной неисправность в системе зажигания, может помочь лишь проверка коммутатора путем замены.
Проверка модуля управления электронной системы зажигания или системы «KE-Motronic»
Для модуля управления методики проверки в общепринятом смысле этого слова не существует. Тем не менее причину его неисправности можно выявить, включив систему самодиагностики (см.стр.85-88 и ниже в этой главе). Модуль управления электронной системы зажигания находится под правой панелью обивки пространства для ног переднего пассажира. Чтобы снять его, необходимо вывернуть крепящие панель обивки болты и извлечь панель по направлению вниз. Модуль управления системой «KE-Motronic» установлен перед вещевым ящиком — он спрятан под воздухопроводом отопителя.
Проверка выходного каскада
Только пятицилиндровые двигатели с электронным зажиганием или системой «KE-Motronic»
• Предварительным условием проверки является исправность катушки зажигания.
• Откинув проволочный фиксатор, отсоедините электрический разъем выходного каскада.
• Подсоедините к двум внешним гнездам разъема вольтметр, включите зажигание.
• Если питание выходного каскада в норме, вольтметр должен показывать примерно 12 В. Если это не так, ищите обрыв проводки.
• Подсоедините вольтметр между клеммами катушки зажигания 1 (минусовая клемма) и 15 (плюсовая клемма).
• Только двигатели «ЗА» и «PS с катализатором»: наблюдайте за показаниями вольтметра. Вначале напряжение должно составлять не менее 2 В, после чего в течение 1 -2 секунд падать до О В.
• Соедините проводом средний контакт разъединенного трехпо-люсного разъема с массой. Следите за показаниями вольтметра: на короткое время напряжение должно подняться как минимум до 2 В, иначе в среднем проводе имеется обрыв.
• Если результаты проверок оказались иными, а проводка цела, неисправен выходной каскад системы или модуль управления (проверьте путем замены). Если на поверхности катушки зажигания выступила заливочная масса, ее также необходимо заменить.
Катушка зажигания (5) находится рядом с держателем аккумулятора на задней стенке моторного отсека. Цифрами обозначены: 1 — крышка; 2 — клемма 1 (-); 3 — центральный провод зажигания (клемма 4); 4 — клемма 15 (+); 6 — выходной каскад (только у «КЕ-Motronic и ЭСЗ на пятицилиЛдровых двигателях)
Не работает датчик температуры ауди 80 B3
О проблемах для двигателя, при его перегреве, знают даже начинающие водители. Чтобы их избежать, на приборной панели установлен указатель температуры охлаждающей жидкости. Он миганием сигнальной лампы сигнализирует водителю о проблемах с системой охлаждения двигателя. Отказ работоспособности этого указателя сулит водителю определённые неудобства.
Если система охлаждения работает штатно, можно продолжить некоторое время эксплуатацию машины с неисправным указателем температуры. Нервозность водителя может вызвать периодически вспыхивающая лампа перегрева двигателя. Температурный режим двигателя в пределах допустимых величин, а она мигает. Давайте попробуем разобраться, почему так происходит.
Как найти неисправность
Указатель температуры, который установлен в панели приборов, работает совместно с прибором, он контактирует непосредственно с охлаждающей жидкостью. Прибор представляет собой термистор, который при изменении температуры, меняет свое сопротивление. На двигателях, в зависимости от рабочего объёма, он установлен в разных местах:
- Головка блока цилиндров в районе водяного насоса, является местом установки для моторов с объёмом 1,2 литра;
- В силовых агрегатах с рабочим объёмом 1,3 или 1,4 литра, штатное место для температурного датчика – впускной коллектор;
- Более мощные двигатели, объём которых находится в пределах от 1,6 до 2,0 литра, имеют установленный датчик в кожухе термостата.
Предохранителя только для этого датчика не предусмотрено, поэтому проверку производят поэтапно, начинать нужно именно с датчика. Первичную проверку можно выполнить даже не имея измерительного прибора. Для этого нужно отсоединить разъём с проводами, и при включенном зажигании поочерёдно каждый из выводов замкнуть на массу автомобиля. На одном из них должна загореться лампа перегрева двигателя, а на другом сдвинуться стрелка указателя температуры. Если это произошло, нужно менять датчик температуры.
Сам датчик проверяют измерительным прибором в режиме измерения сопротивления. Он должен дать показания отличные от нуля. Проводку проверять нужно в самый последний момент, так как более часто проблема обнаруживается при обрыве дорожек печатной платы панели приборов. Обнаруженный обрыв устраняется пайкой оловянным припоем. Указатель температуры можно проверить подачей на его клеммы питания от бортовой сети. В этот момент он должен показать максимальную температуру.
Неисправный прибор в некоторых случаях можно отремонтировать самостоятельно. Для этого его необходимо разобрать. Это будет самым трудоёмким моментом в его ремонте. После разборки тщательно зачищают контакты и обратно завальцовывают половинки корпуса. В большинстве случаев его работоспособность восстанавливается.
Поделитесь статьей с друзьями:
Датчики системы управления двигателем (Холла и другие) на автомобиле Audi 80
В современных автомобилях используется множество контроллеров, предназначение которых заключается в обеспечении нормальной работы авто. При поломке тех или иных регуляторов могут возникнуть проблемы в работе двигателя. В этой статье мы расскажем о том, что представляет собой датчик Холла, температуры антифриза, скорости в автомобиле Ауди 80 и как проверить работоспособность этих устройств.
Температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости в Ауди 80 б3 или б4 позволяет производить мониторинг температуры рабочей жидкости в охладительной системе. Если ДТОЖ выходит из строя, водитель может столкнуться с проблемой завышенной температуры, этот параметр выводится на контрольный щиток. При этом по факту температура двигателя будет нормальной.
Проверка датчика производится с учетом данных в таблице соответствия:
- Сначала убедитесь в том, что напряжение регулятора соответствует температуре, для этого вам понадобится термометр.
- Запустите мотор, прогрейте его. При прогреве силового агрегата уровень напряжения в работоспособном устройстве должен снижаться. Полученные данные сверьте с таблицей.
- Как правило, причина неисправности заключается в том, что уровень выходного сопротивления меняется вне допустимых пределов. В нормальном режиме показания устройства должны составлять 2 вольта на холодном моторе, и около 0.5 вольт на прогретом агрегате. Если же ДТОЖ работает некорректно, то показания могут составлять 1.5 вольта на не прогретом ДВС и 1.25 вольта на горячем. Соответственно, такая проблема может стать причиной затрудненного пуска силового агрегата, а двигатель при этом будет работать на слишком обогащенной топливной смеси.
Включения вентилятора
Датчик включения вентилятора представляет собой деталь, по показаниям которой должно включаться вентилирующее устройство. Активация вентилятора позволяет предотвратить перегрев двигателя. Если устройство перестало работать, что вентилятор может не включиться в самый ответственный момент. В свою очередь, длительная эксплуатация авто с такой проблемой может стать причиной его ускоренного износа, что еще хуже (автор видео — канал ВЕЛОАРТЕЛЬ).
Диагностика контроллера производится следующим образом:
- Прогрейте мотор до нормальной температуры, для ее замера вам потребуется термометр.
- Если при 87-100 градусах устройство не включается, необходимо произвести его проверку.
- Если цепь регулятора целая, то нужно проверить его электромотор. В том случае, если эти составляющие работают нормально, то нужно менять сам контроллер.
Давления масла
Датчик давления масла предназначен для контроля этого параметра в системе смазки. Если на приборной панели загорается индикатор низкого давления моторной жидкости, это может свидетельствовать как о проблемах в системе, так и о неработоспособности устройства. К примеру, уровень масла может быть слишком низким.
Для диагностики приготовьте тестер (мультиметр), сам регулятор, а также насос с манометром. Щупы тестера подключаются к устройству, а сам мультиметр ставится в режим провзона проводки. Диагностика должно показать нулевое сопротивление, после чего с помощью насоса необходимо сделать качек. В этот момент мультиметр должен показать, что цепь разорвалась, а на его дисплее должен появиться значок бесконечности. Если это так, то контроллер рабочий и менять его не нужно.
Уровня топлива
Предназначение контроллера уровня топлива заключается в мониторинге объема горючего в баке. Соответствующие показания об уровне топлива передаются на приборную панель. Если ДУТ выходит из строя, водитель не сможет точно узнать, сколько горючего осталось в баке и когда нужно заправлять машину.
Один из вариантов диагностики устройства — замер уровня сопротивления цепи, для этого к контактам детали нужно подключить омметр и считать показания. Если они не соответствуют норме, это говорит о выходе из строя регулятора. Как вариант, можно полностью слить горючее из бака и доливать его понемногу. После каждого доливания нужно следить за тем, как изменяется сопротивление устройства.
Что касается других устройств, таких как датчик Холла или датчик холостого хода, то они проверяются аналогичным образом. Нужно проверить целостность контроллера, качество его подключения в бортовой сети, целостность цепи. Если не работает РХХ, об этом водитель сможет узнать по плавающим оборотам двигателя на холостом ходу, а также по повышенному расходу горючего.
Видео «Диагностика РХХ в домашних условиях»
Как проверить работоспособность РХХ автомобиля Ауди 80 — смотрите на видео ниже (автор ролика — Вася Иванов).
Загрузка .
Источник
Датчик холла и другие причины
Обновлено: 2016-11-27 Автор: audi39 Количество комментариев: 0
Столкнувшись с отсутствием искры в Ауди 80 б4 автовладельцы не всегда могут определить причину данной проблемы сразу. Когда двигатель начинает давать сбой, теряется мощь, меняется расход топлива: в этих случаях необходимо протестировать свечки зажигания.
Проверку свечей на Audi 80 можно выполнить следующими способами:
- Проверка «на искру». Выкрутив свечку, необходимо надеть на нее высоковольтный провод и прислонить к двигателю. Проверка на наличие искры, происходит, когда прокручивается стартер.
- При помощи мультиметра. Данный метод поможет определить только исправность проводов. Суть заключается в измерении сопротивления. В случае, когда показатель ниже приемлемого значения, то провод вышел из строя и необходимо произвести замену.
- Специальным проверочным пистолетом. Этот прибор с виду похож на стенд испытания свечек под давлением. Для проверки необходимо вставить деталь в посадочное место и накрыть крышкой. Далее нажимаем на кнопку. В случае сигнала лампочки указателя на приборе и появления искры на электроде можем сделать вывод, что свеча в исправном состоянии.
- С использованием пьезоэлемента. Данный механизм можно изготовить самостоятельно с использованием пьезомодуля с зажигалки. Данный прибор прижимаем к свечке, а идущий проводок прикручиваем к ее наконечнику. Нажимаем на кнопку. В случае не прохождения искры, заменяем свечу.
- По очереди снимать провода. Данный метод заключается в том, что нужно по очереди отключать провода, идущие от свечи к прерывателю-распределителю. Прежде чем снимать бронепровод, необходимо прислушаться к звуку двигателя и запомнить его. После отсоединения провода со свечи зажигания слушаем звучание мотора еще раз. Сравниваем первое и второе, если звучание не изменилось, то нашлась неисправная свечка.
Принцип работы в системе электро-зажигания Ауди 80 б4

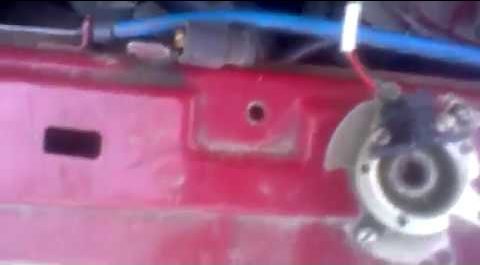

Под трамблером установлен датчик Холла, к которому и идет напряжение. Данный датчик выступает руководящим проводом, который дает импульс на ЭБУ. С электронного блока управления поступает регулировка и нужные запоздания, с использованием считанных данных с других датчиков двигателя, на коммутатор, который расположен рядом с катушкой зажигания. Коммутатор выступает в роли транзистора. При подаче напруги на коммутатор закрывается или раскрывается цепочка, в следствии на катушку поступает напряжение и образуется искра.
Необходимо каждую операцию проводить, когда зажигание включено. Замеры делаются мультиметром.
Проверка исправности катушки зажигания
Первым делом, что необходимо проверить, так это катушка. Выходит из строя она очень редко, но протестировать необходимо, чтобы исключить из возможных причин. К тому же она не трудно проверяется, сразу тестируем основную обмотку, далее второстепенную. На катушке вверху указаны стандартные обозначения выводов.
На мультиметре выбираем самое низкое показание сопротивления. Измеряем основную обмотку, прислоняем клеммы тестера к элементам катушки с наружной резьбой. Значения должны находится в пределах 1 – 1,5 Ом.
Следующий замер выполняем на сопротивление во второстепенной электрообмотке. Щупы, в данном случае, приложим к наружной резьбе и элементу, который находится по центру крышки катушки. Замеры должны получиться в пределах 7 кОм.
Все значения подтвердились? Значит катушка в норме. Приступаем к следующему шагу проверки. Значения разнятся — заменяем катушку.
Обследование коммутатора
Данный прибор достаточно часто ломается. Поэтому необходимо протестировать как сам коммутатор, так и его управление. Прежде всего, необходимо снять крышку и измерить наличие прохождения сквозь него напряжения. Замерять нужно на убранной крышке.
Прислоняем щупы к крайним ножкам. Значение должно быть близким к напряжению аккумулятора , т.е. около 12 В. В случае отсутствия напряжения, наибольшей вероятностью проблемы будет в контактируемом блоке замка зажигания или в проводке, которая подводится к нему.
Далее производим проверку прохождения напряжения сквозь коммутатор ЭБУ. На снятой крышке, щупы мультиметра прислоняем, к двум крайним ножкам и прокручиваем стартер. В ходе этих действий на приборе должно появляться напряжение.
В случае, когда напряжение присутствует, то тестируем дальше сам коммутатор. Необходимо надеть на него крышку, снять резинку для уплотнения и используя простой провод при включенном зажигании даем на вторую клемму 12в с аккумулятора. В это же время электропровод высокого напряжения с катушки необходимо другим краем приложить в любую область кузова. В тот час, в который будет происходить подача напряжения, вынуждена появиться искра. Так мы импровизируем процесс действия сигнала ЭБУ и работу устройства Холла, и тогда прямиком, откидывая все, поступает руководящее напряжение.
В случае отсутствия искры, необходимо заменить коммутатор на рабочий.
Неисправности датчика Холла
Следуем далее. Когда было отсутствие напряжения на второй клемме, а исправность коммутатора проверенна, приходим к логическому выводу, что проблема может, заключается в следующем:
- Проблема с датчиком Холла
- Проблема с электронным блоком управления
- Проблема с проводкой, которая соединяет между собой Холл — электронным блоком управления – коммутатор.
Пойдем с легкого. Посмотрим, поступает ли напряжение на датчик Холла. Для этого убираем крышку, запускаем зажигание. Далее замеряем напряжение, подсоединив щупы мультиметра на боковые клеммы датчика. Прибор должен показать 10-11 В. Если все в норме, идем дальше.
Следующим этапом будет осмотр связываемой проводки Холл — электронный блок управления – коммутатор. Понадобится снять крышку с датчика и дать запасным проводком на вторую клемму с аккумулятора напряжение. Тем временем провод с катушки зажигания другим краем прислоняем к участку кузова. Во время подачи напряжения, получается импровизация датчика Холла, должна, появится искра. Присутствие искры говорит о том, что электронный блок управления и проводка в исправном состоянии. И наиболее вероятно что проблема заключается в самом датчике Холла.
Тестируем датчик. Крышка вставлена в сам разъем, снимаем с нее изоляцию и устанавливаем щупы мультиметра ко второй и третьей ножке крышки. Вращаем стартер, но не всегда возможно правильно определить импульс. Легче установить головку на шкив коленчатого вала и потихоньку вращать двигатель. Напряжение на мультиметре вынуждено изменится на 0 и 5-7 В. Если этого не произошло, то проблема в датчике и его нужно заменить.
Источник
Датчик холла и другие причины
Обновлено: 2016-11-27 Автор: audi39 Количество комментариев: 0
Столкнувшись с отсутствием искры в Ауди 80 б4 автовладельцы не всегда могут определить причину данной проблемы сразу. Когда двигатель начинает давать сбой, теряется мощь, меняется расход топлива: в этих случаях необходимо протестировать свечки зажигания.
Проверку свечей на Audi 80 можно выполнить следующими способами:
- Проверка «на искру». Выкрутив свечку, необходимо надеть на нее высоковольтный провод и прислонить к двигателю. Проверка на наличие искры, происходит, когда прокручивается стартер.
- При помощи мультиметра. Данный метод поможет определить только исправность проводов. Суть заключается в измерении сопротивления. В случае, когда показатель ниже приемлемого значения, то провод вышел из строя и необходимо произвести замену.
- Специальным проверочным пистолетом. Этот прибор с виду похож на стенд испытания свечек под давлением. Для проверки необходимо вставить деталь в посадочное место и накрыть крышкой. Далее нажимаем на кнопку. В случае сигнала лампочки указателя на приборе и появления искры на электроде можем сделать вывод, что свеча в исправном состоянии.
- С использованием пьезоэлемента. Данный механизм можно изготовить самостоятельно с использованием пьезомодуля с зажигалки. Данный прибор прижимаем к свечке, а идущий проводок прикручиваем к ее наконечнику. Нажимаем на кнопку. В случае не прохождения искры, заменяем свечу.
- По очереди снимать провода. Данный метод заключается в том, что нужно по очереди отключать провода, идущие от свечи к прерывателю-распределителю. Прежде чем снимать бронепровод, необходимо прислушаться к звуку двигателя и запомнить его. После отсоединения провода со свечи зажигания слушаем звучание мотора еще раз. Сравниваем первое и второе, если звучание не изменилось, то нашлась неисправная свечка.
Принцип работы в системе электро-зажигания Ауди 80 б4
Под трамблером установлен датчик Холла, к которому и идет напряжение. Данный датчик выступает руководящим проводом, который дает импульс на ЭБУ. С электронного блока управления поступает регулировка и нужные запоздания, с использованием считанных данных с других датчиков двигателя, на коммутатор, который расположен рядом с катушкой зажигания. Коммутатор выступает в роли транзистора. При подаче напруги на коммутатор закрывается или раскрывается цепочка, в следствии на катушку поступает напряжение и образуется искра.
Необходимо каждую операцию проводить, когда зажигание включено. Замеры делаются мультиметром.
Проверка исправности катушки зажигания
Первым делом, что необходимо проверить, так это катушка. Выходит из строя она очень редко, но протестировать необходимо, чтобы исключить из возможных причин. К тому же она не трудно проверяется, сразу тестируем основную обмотку, далее второстепенную. На катушке вверху указаны стандартные обозначения выводов.
На мультиметре выбираем самое низкое показание сопротивления. Измеряем основную обмотку, прислоняем клеммы тестера к элементам катушки с наружной резьбой. Значения должны находится в пределах 1 – 1,5 Ом.
Следующий замер выполняем на сопротивление во второстепенной электрообмотке. Щупы, в данном случае, приложим к наружной резьбе и элементу, который находится по центру крышки катушки. Замеры должны получиться в пределах 7 кОм.
Все значения подтвердились? Значит катушка в норме. Приступаем к следующему шагу проверки. Значения разнятся — заменяем катушку.
