Как устроена передняя подвеска лада веста

Опубликовано: 10.06.2023
0
4
Оцените статью!
Как устроена передняя подвеска лада веста
СодержаниеПоказать

Передняя подвеска Лада Веста — самостоятельная диагностика

Задняя и передняя ходовка — узлы которые нельзя не ремонтировать, за ними нужно следить. Подвеска автомобиля Лада Веста – это чуть ли не первый параметр после двигателя, по которому выбирают автомобиль. Устройство ее просто, максимально подстроено для разбитых дорог. Но бывает и такое, что на машине гремит, скрипит и стучит передняя подвеска — причина этому либо износ деталей, либо брак отдельных деталей. Читайте ниже в статье — как сделать диагностику и решить проблемы подвески. При аккуратной езде ресурс ходовки автомобиля Лада Веста — 90 000 км. Для ежедневных поездок непозволительно брать низкую машину, потому что ее преимущества разрушатся о заснеженные дворовые территории и ямы на дорогах. Эти узлы должны быть крепкими, чтобы выдерживать длительную эксплуатацию.

Схема новой подвески, которая входит в конструкцию Лада Веста, разительно отличается от предыдущих поколений. Передняя ходовая стала более сложной и мягкой. Это не значит, что лежачий полицейский можно проезжать на высокой скорости – проезд на обычной скорости будет более плавным, потому что механизм «поглощает» часть колебаний. Читайте статью до конца и узнаете почему происходит стук в передней подвеске

Ходовая часть – это связующая между колесами и кузовом. Колеса принимают на себя все удары – от лежачих полицейских, ям, ухабов, бордюров, и других неровностей, которых хватает на пути. Задача механизма смягчить удар, уменьшить амплитуду качения, сохраняя при этом в целостности, работоспособности внутренние следы и агрегатами – если они будут биться друг о друга, это приведёт к их непригодности.

Отличились также более продвинутые представители модельного ряда семейства – задняя подвеска Лада Веста СВ Кросс крепче, чем у стандартной версии, она выдерживает более тяжелые нагрузки, что позволяет перевозить больше багажа.

Как устроена передняя подвеска лада веста

Устройство передней подвески

Конструкция узла заметно изменилась. Даже к ремонту новых Вест, техцентрам приходилось обучаться по новой модели. Передняя ходовка стоит на подрамнике, что на более ранних моделях ВАЗа не встречалось. Как итог, верхняя часть над ним (моторный отсек, рулевая рейка и т.д.) получила защиту, а нижняя часть подвески – статичный крепеж. Рулевая рейка, которая располагается над подрамником, все же располагается чуть ниже, чем это было на предыдущих моделях. Это значит, что теперь тяга руля работает непосредственно с поворотным кулаком.

Вал рулевого управления дополнен электроусилителем руля, который передаёт поворотные усилия руля к колесам. Рейка передает усилие на тяги, а они работают со ступицами – они позволяют управлять движением колес подконтрольно. Ступица прижимается также к дисковому тормозу, контролируя равномерность его касания с колесом.

Сама ходовка независимая, на Лада Веста рычаги переднего механизма имеют L-образную форму. Правый и левый рычаг передней подвески, работают независимо друг от друга. Поперечный стабилизатор претерпел доработку, которая подарила автомобилю большую маневренность, а также лучшее удержание в поворотах. Его стойки больше походят на спорткары, они сглаживают эффект при таких манёврах на скорости.

Самостоятельная диагностика неполадок

Если Вам не нравится, как Ваше транспортное средство, после некоторого пробега проезжает препятствия, или входит в поворот не так плавно. Вначале проведите диагностику, чтобы убрать других «подозреваемых» и приехать в техцентр с четкой задачей для специалистов:

Устройство передней ходовки переднеприводного транспортного средства предполагает, что все ее детали должны «стареть» равномерно, почти одинаково, то есть, даже если они имеют разный характер износа, их нужно заменять на новые попарно. Новые комплектующие будут работать равномерно, «стираясь» с нуля.

Задняя подвеска Лада Веста состоит из следующих деталей

Как устроена передняя подвеска лада веста

Обнаруженные неисправности в работе подвески

Еще во время выпуска первых партий Весты с конвейера покупатели справедливо замечали недочеты в ее работе, которые исправляли в последующих партиях. Звуки, которые могут издавать задняя, или передняя ходовки весьма разнообразны – конструкция очень сложная, состоящая из множества деталей, которые могут выйти из строя. Однако выделяются наиболее часто встречающиеся у владельцев Лада Веста поломки, которые стоит разобрать.

Скрип, хруст, стук задней подвески Лада Веста

Хруст сзади – достаточно старая проблема Вест. Стук ходовой сзади исправляется по специальному предписанию автоВАЗа, по которому конструкцию придется немного дополнить. Между верхней опорой и задней стойкой амортизатора нужно положить шайбу длиной 130 мм, расстоянием между отверстиями 100 мм (радиусы отверстий – 5 мм), радиусом основания 34 мм, наконец радиусом основного отверстия 25 мм.

Хруст пропадет, но только если шайба будет соответствовать размерам, иначе между кузовом и опорой возникает зазор, в который попадает грязь. Причиной беспокойства из-за хруста или стука также может быть:

И на всякий случай проверьте содержимое самого багажника – там могут просто греметь инструменты.

Буханье стуки и шумы в передней подвеске Лада Веста

Модернизация Лада Веста СВ Кросс получила увеличенные на 9 мм задние пружины. Веста СВ Кросс, кроме пружин получила переработанные амортизаторы и перенастроенную ходовую, а ее колея стала шире стандартной на 14 мм. Несмотря на доработки стук в передней подвеске у машины также встречается.

Подвеска Лада Веста Спорт заслуживает пристального внимания. Был увеличен диаметр штока переднего амортизатора, рабочего цилиндра с корпусом стойки. Производством занимался не СААЗ, а «Демфи», и задняя подвеска тоже точечно увеличилась в размерах. Изменения коснулись штока, рабочего цилиндра и корпуса. Ступица теперь крепится на пяти болтах, а увеличенные в размере литые стальные поворотные кулаки создают четкость и точность поворота колес.

Диагностика и проверка подвески Lada Vesta своими руками

Лада Веста отличается от других моделей Лада не только внешними чертами, но и с технической точки зрения. Например, АВТОВАЗ оснастил Весту новой подвеской с L-образными рычагами. Разберемся, как оценить ее техническое состояние и самостоятельно определить источники стука, скрипа или хруста.

Технологическая инструкция завода

Каждое ТО проверяется остояние:

Как устроена передняя подвеска лада веста

Рисунок 3 – Проверка состояния элементов передней подвески

Как устроена передняя подвеска лада веста

Рисунок 4 – Проверка состояния элементов задней подвески

Как устроена передняя подвеска лада веста

Рисунки 5 и 6 – Проверка состояния защитных чехлов рулевого механизма

Как устроена передняя подвеска лада веста

Рисунок 7 – Проверка состояния шарниров рулевых тяг, приводов колес, шаровых пальцев

Из книги по ремонту

Проверить переднюю и заднюю подвески Весты можно во время движения по неровной дороге. Подвеска должна работать без стуков, скрипов и других посторонних звуков. После переезда лежачих полицейских автомобиль не должен продолжать раскачиваться.

Осматриваем шины, если заметен односторонний износ протектора, то это свидетельствует о нарушении углов установки колес (в результате износа деталей подвески) или неправильной регулировке.

Порядок проверки стоек амортизатора без специального стенда не отличается от привычного. Сразу после поездки (пока рабочая жидкость в амортизаторах не остыла) несколько раз раскачиваем переднюю часть кузова в вертикальном направлении. Если кузов по инерции совершает более двух колебаний, то неисправен один или оба амортизатора. Эффективность гашения колебаний проверяется на стенде. Аналогично проверяем амортизаторы задней подвески.

Покачиваем верхнюю часть колеса в поперечном направлении. Если есть даже небольшой люфт, слышны стуки или щелчки, то необходимо проверить состояние подвески и ступицы более детально. Вывешиваем колеса и покачиваем колесо в вертикальной и горизонтальной плоскости:

Как устроена передняя подвеска лада веста

Передняя подвеска Весты: 1 – лонжерон подрамника дополнительный; 2 – подрамник передней подвески; 3 – рычаг нижний передней подвески; 4 – кулак поворотный со ступицей в сборе; 5 – стойка телескопическая передней подвески в сборе; 6 – стабилизатор поперечной устойчивости со стойками в сборе.

Как устроена передняя подвеска лада веста

Задняя подвеска Весты: 1 – рычаги задней подвески; 2 – прокладка пружины нижняя; 3 – пружина задней подвески; 4 – прокладка пружины верхняя; 5 – опора верхняя в сборе; 6 – буфер хода сжатия с защитным кожухом в сборе; 7 – амортизатор задней подвески; 8 – ось ступицы заднего колеса; 9 – барабан тормозной с подшипником ступицы заднего колеса в сборе.

Проверяем стойки амортизаторов. Сначала осматриваем их на наличие механических повреждений и подтеканий жидкостей. Затем монтажной лопаткой прикладываем усилие к стабилизатору поперечной устойчивости, люфта быть не должно (иначе меняем стойки).

Как устроена передняя подвеска лада веста

Проверяем состояние заднего и переднего сайлент-блоков рычага, покачивая монтажной лопаткой проушину нижнего рычага. Люфта быть не должно, иначе меняем рычаг.

Проверяем шаровую опору. Сначала визуально осматриваем защитный чехол, он должен быть без повреждений. Затем монтажной лопаткой проверяем отсутствие люфта в нижней шаровой опоре.

Как устроена передняя подвеска лада веста

Визуально проверяем подушки стабилизатора поперечной устойчивости, выпучиваний и растрескиваний резины быть не должно.

Как устроена передняя подвеска лада веста

Проверяем надежность крепления задних амортизаторов к рычагу, отсутствия люфта в соединении. Для осмотра опоры верхнего крепления заднего амортизатора можно поддомкратить заднюю часть автомобиля и снять колесо.

Читайте также:  Как называется серебристый цвет на лада веста

Как устроена передняя подвеска лада веста

Проверяем сайлент-блоки рычагов задней подвески, используя монтажную лопатку как рычаг. Если есть люфт или повреждения резиновых элементов, заменяем балку задней подвески.

Напомним, стук и скрип в подвеске Весты может быть вызван из-за отсутствия смазки резиновых втулок или шайбы верхней опоры стоек. Сравнение подвески Весты с другими моделями Лада обсуждаем в этой статье. Другие инструкции по ремонту и обслуживанию автомобиля найдете в содержании.

Как устроена передняя подвеска лада веста

Лада Веста подрамник и подвеска

Многие специалисты автомобильной сферы сходятся во мнении о присутствии некоторых недостатков в ходовой части большинства моделей, выпускаемых «АвтоВАЗом». Такая ситуация насторожила производителя, и он при разработке своей прогрессивной модели Лада Веста постарался учесть обозначенные проблемы и принять меры по их искоренению, какие особенности имеет передняя подвеска и задняя подвеска. Некоторые автовладельцы решаются провести тюнинг.

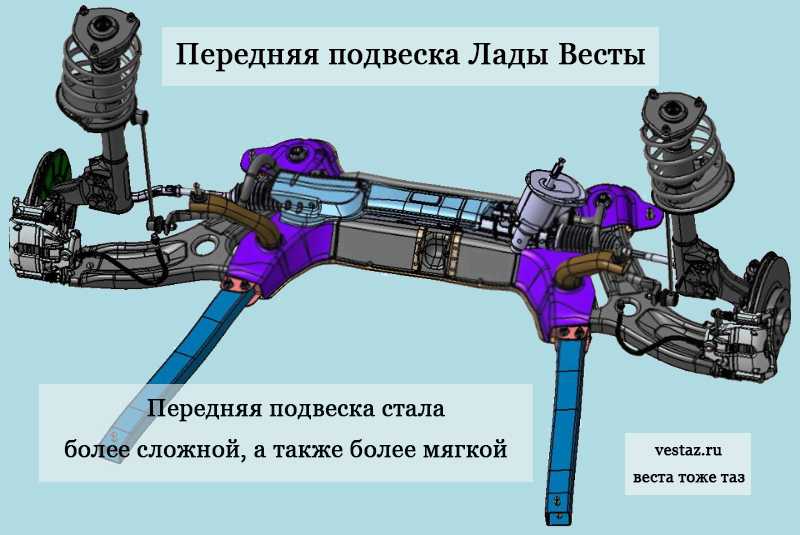

Передняя подвеска Лады Весты

Стремление к совершенству и конкурентоспособности послужило предлогом для существенной доработки подвески Лада Веста, особенно это касается передней части автомобиля, очень часто можно встретить тюнинг в этой части. В результате спереди появился подрамник, что явилось новшеством для моделей отечественного производителя. Также разработчики применили рычаги L-образной формы. Подрамник в ходовой части фигурирует в качестве силового элемента, который придает кузову жесткости и служит защитой мотору, устройство которого, в разы улучшило авто.

Как устроена передняя подвеска лада веста

Такой подход позволил увеличить уровень безопасности Лада Веста и обеспечить автомобилю неплохую управляемость. Конструктивно передняя подвеска является достаточно простой и обеспечивает удобство во время ремонтных и профилактических работ. Рулевая рейка из своего привычного расположения перекочевала в нижнюю зону моторного отсека. Такое преобразование позволило обеспечить кинематическую связь рулевой тяги непосредственно с поворотным кулаком.

Предыдущие модели «АвтоВАЗа» не могли похвастать данным конструктивным решением. Также модернизация затронула передние рычаги, которые являются собственной разработкой конструкторов завода.

В рулевом механизме Лада Веста применен электрический усилитель. Здесь конструктивное решение по его установке также не имеет сходства с предыдущими моделями «АвтоВАЗ», ведь устройство очутилось на рулевой колонке.

Поперечный стабилизатор был немного переработан. В результате некоторых конструктивных преобразований торсиона управляемость стала ощутимо лучше. В более старых моделях, можно устранить неисправности самостоятельно, проведя тюнинг.

Задняя подвеска отечественной модели Веста

Любой производитель при разработке собственных моделей стремится к максимальной унификации узлов. Такой тенденции придерживается и «АвтоВАЗ», что заметно в конструктивных аспектах Лада Веста. Основа подвески кормы была позаимствована у Рено-Ниссан. Это поперечная балка, устройство с разнесенными пружинами.

Тормозные механизмы кормы производитель решил оставить барабанными. Это вызвано рыночной стоимостью модели, которая не позволяет бюджетным версиям обзавестись дисковыми тормозами. При неагрессивном вождении «барабаны» с достаточной эффективностью справляются со своей «задачей». Если затронуть кузовную модификацию «универсал», то здесь производитель заменяет пружины на более жесткие варианты и по-иному настраивает всю подвеску, что в незначительной мере изменяет управляемость в сравнении с седаном.

Калина 2 универсал или Гранта Лифтбек что лучше

Замена датчика скорости Лада Гранта

О неисправностях подвески Весты

Несмотря на существенную модернизацию ходовой части в Лада Веста такой элемент, как передняя подвеска, или же задняя подвеска может огорчить владельцев различными поломками. Появление неисправности традиционно начинает сопровождаться постукиваниями и скрипами, когда автомобиль преодолевает неровности дорожного полотна. Здесь от владельца требуется максимум внимания, необходимого для оперативного выявления поломки с последующим ее устранением.

Далее рассмотрим наиболее распространенные неисправности, которые стали характерны для передней и задней подвесок LADA Vesta.

Как устроена передняя подвеска лада веста

Стуками довольно часто «отзываются» амортизационные стойки. Проверку амортизаторов можно выполнить самостоятельно. Это следует проделать на только что остановленном автомобиле, когда жидкость внутри корпусов стоек обладает рабочей температурой. Для этого потребуется покачать какой-либо из боков машины и понаблюдать за поведением кузова. Операция проделывается сперва на передней, а затем и на задней оси. Если кузов колеблется в вертикальной плоскости не более двух раз, значит, стойка исправна. Когда этого не наблюдается, то рекомендуется амортизатор заменить.

Совет! Во время диагностирования подвески следует придерживаться общеизвестных правил безопасности.

Для более детальной проверки ходовой части потребуется вывешивание колеса с одной из сторон авто. Здесь могут быть выявлены ниже указанные недочеты.

Важно! Если автомобиль вывешен домкратом, то во время ремонтных процедур необходимо в целях безопасности поставить под кузов подходящие подпорки.

Важно! Если в передней подвеске замене подвергались рычаги и рулевые наконечники (также тяги), то после ремонтного мероприятия необходимо сразу отрегулировать углы колес. Если этой процедурой пренебречь, то протекторы передних шин будут подвержены неравномерному износу, а управляемость существенно ухудшится.

Внимание! Проявлять себя стуками в подвеске LADA Vesta способен такой элемент, как трос ручного тормозного механизма. Здесь потребуется осмотр его укладки под днищем и, если наблюдаются провисшие участки, принять меры по их подвязке.

Подведем итоги

Это практически весь перечень неисправностей, которые может получить задняя подвеска, или передняя, популярной LADA Vesta. Если Вас одолевают какие-либо вопросы, рекомендуем просмотреть это видео на данную тематику:

Замена штатной акустики

Тема: Замена штатной акустики

Схема подвески

Автомобиль Лада Веста имеет довольно таки уникальную подвеску для остального семейства вызов. За счет всех новвоведений, автомобиль получился куда собраннее и устойчивее остального модельного ряда. Что же касается управляемости — здесь Веста превосходит даже зарубежные аналоги.

Как устроена передняя подвеска лада веста

1 — Лонжерон кузов, который крепится к подрамнику

4 — ступичный подшипник от Логана в сборе с поворотным кулаком

5 — стойка с газовым наполнением в сборе с пружиной и опорным подшипником

6 — стабилизатор поперечной устойчивости вместе с стойками стабилизатора.

Как уже упоминалась, веста имеет полностью оригинальную подвеску: массивный подрамник имеет на себе 2 кронштейна крепления двигателя. 2 других кронштейна двигателя находятся на самих лонжеронах. Так же одним из главный отличий от «Гранто-Приоровской» подвески — L-образный рычаг. Данная конструкция позволяет выставить кастор до 5 градусов, что положительно влияет на управляемость автомобиля. Рычаг носит продольные и поперечные нагрузки, в связи с этим удалось отойти от старой модификации прошлых ВАЗов, где была продольная растяжка и поперечный рычаг. Заводские стойки фирмы Дэмфи имеют газонаполненную структуру. На первых моделях Весты, успел отличиться стабилизатор поперечной устойчивости, а именно, его втулки крепления, которые издавали скрип. Но решение вскоре было найдено.

Как устроена передняя подвеска лада веста

1- Балка крепления продольных растяжек

2 — Прокладка задней пружины на балке

3 — Винтовая бочкообразная пружина

4 — прокладка между пружиной и кузовом автомобиля

5 — опора крепления штока стойки к кузову

9 — барабанный тормоз в сборе с задней ступицой

Подвеска Лада Веста Кросс — обзор передней и задней, видео и ресурс

Как устроена передняя подвеска лада веста

Еще не успела стихнуть шумиха вокруг новинки отечественного автопрома — универсала Лада Веста СВ Кросс, но в интернете еще не так много технической информации о новинке. В частности, у нас на повестке дня сегодня подвеска Лада Веста СВ Кросс.

Столько вопросов про подвеску новинки возникает из-за того, что у Весты кросс устройство подвески кардинально изменилось по сравнению с предшественниками. На АвтоВАЗе было решено не идти по старому пути и не модернизировать морально устаревшую подвеску, которую до этого ставили на Самары и Приоры. Вместо это была разработана новая модель, которая теперь устанавливается на все семейство Лада Веста. В частности, на Седан Лада Веста, универсал Веста СВ и вседорожную версию Веста Кросс СВ.

Для чего нужна была новая подвеска Лада Веста СВ Кросс?

Во-первых, старая модель ВАЗовской подвески устарела как в техническом плане, так и в моральном. Да, было проще и дешевле собрать новую подвеску универсала на старых компонентах, перенастроить ее и пустить в серию. Но все автомобильные критики снова в пух и прах разгромили бы такое решение в своих обзорах и отзывах.

Во-вторых, новинка делалась практически с нуля, поэтому для более комфортной езды и точной управляемости нужны были новые решения. Для этого было решено разработать свою модель. Да, большая часть компонентов и решений в подвеске была скопирована с иностранных автомобилей. Но ВАЗовцы намеренно пошли этим путем. Зачем заново изобретать колесо? Гораздо проще и правильнее взять лучшее от зарубежных автомобилей и внедрить это в свою машину.

В-третьих, машина спроектирована на новой платформе и готовые решения от АвтоВАЗа уже не подошли бы.

Что же в итоге? А в итоге получилась вполне сносная подвеска, которая ничуть не уступает по динамике, управляемости и комфорту зарубежным аналогам. Об этом говорят почти все автомобильные критики и эксперты. Да, многие узлы и агрегаты были заимствованы от Рено, но ведь это не столь важно. Ведь на выходе мы получили качественный и надежный продукт по адекватной цене. А от какого автомобиля детали — нас в принципе и не должно волновать. А критики теперь и вовсе не смогут возразить, что устройство подвески не менялось со времен «восьмерки».

Читайте также:  Описание, отзывы и видео салона "Лада Веста"

Передняя подвеска Лада Веста Кросс СВ

Устройство передней подвески претерпело ряд изменений по сравнению с переднеприводными предшественниками. Только сравните, как поменялась подвеска:

Как устроена передняя подвеска лада веста

Во-первых, на Весте появился подрамник. Это самое главное изменение, так как ранее ни на одном российском авто его не было. Появление подрамника означает, что на заводе задумались не только о технической части, но и об общем комфорте от езды. Сам по себе подрамник позволяет уйти от крепления силовых узлов и ходовки к кузову, а следовательно обеспечить дополнительный комфорт и повысить управляемость.

Во-вторых, был использован новый стабилизатор поперечной устойчивости. Это добавило немного управляемости, но и позволило равномерно распределить нагрузку по всей оси.

В-третьих, стабилизатор теперь крепится к амортизаторам с помощью линков, которые представляют собой стойки с шарнирными наконечниками. Раньше на Приорах и Самарах были использованы «яйца» с резиновыми втулками. Использование шаровых наконечников позволяет улучшить управляемость автомобиля при прохождении поворотов, уменьшив тем самым крены.

В-четвертых, в конструкцию был добавлен L-образный рычаг, который крепится к подрамнику в двух точках. Это позволило уменьшить люфты и рывки при разгоне и торможении. Таким образом, в плане подвески получился сбитый и надежный автомобиль. Да и сама подвеска не отличается какой-то нагруженностью и большим количеством деталей.

Как устроена передняя подвеска лада веста

1 — Лонжерон, 2 — Подрамник, 3 — L-образный рычаг, 4 — Поворотный кулак со ступицей, 5 — Амортизатор, 6 — Стабилизатор поперечной устойчивости

Задняя подвеска Лада Веста СВ Кросс

В задней подвеске у Лады Весты Кросс, также как и в передней, были использованы новые решения. Хотя совсем новым его назвать сложно. Вся задняя подвеска автомобиля была позаимствована с Renault Megane. В данном случае мы имеем полузависимую подвеску, которая была дополнительно усилена, а также увеличена колея. Амортизаторы, как и раньше, располагаются в банках за арками, а вот пружины были вынесены под лонжероны.

Как устроена передняя подвеска лада веста

На простом гражданском универсале сзади идут стандартные барабанные тормоза, а на кроссовой версии — дисковые. Выбор в пользу барабанов для простой версии обусловлен тем, что в обычных условиях дисковые тормоза не нужны, а барабанные им ничуть не уступают. Да и экономически выгоднее ставить простые барабаны, чем диски. Кроме этого, барабанный тормоз более защищен от грязи, поэтому срок его службы будет увеличен.

Изначально на заводе рассматривали возможность установки на Лада Веста СВ задней независимой подвески, но после предварительных расчетов затрат решили отказаться от этого варианта. Сам факт того, что сзади оставили полузависимую подвеску, говорит о том, что в ближайшем будущем не стоит ждать на Весте Кросс и СВ полный привод.

Отличия подвески Лада Веста Кросс и Лада Веста СВ

Многие считают, что универсал и вседорожная версии мало чем отличаются. Основные отличия кроются, конечно, во внешнем виде. На вседороджную версию Кросс установили новые обвесы, немного изменили внешний вид выхлопной системы, переделали слегка салон. Однако, это не все изменения.

Самые сложные моменты коснулись именно подвески. Дело в том, что приставка Cross в названии должна быть заслужена. Вот тут пришлось хорошенько «поиграться» с подвеской. Во-первых, были перенастроены параметры углов наклона колес и кастора. Во-вторых, были использованы новые амортизаторы. Их тип не изменился, а вот длина немного увеличилась. Стойки стали более жесткими и сбитыми.

В-третьих, пружины тоже пришлось удлинить. Из-за всех этих манипуляций с узлами подвески машина поднялась на 2.5 см. Чтобы не потерять устойчивость, было решено расширить колею на 1.4 см. Все это увеличило клиренс, а также улучшило управляемость машины в целом.

Проблемы подвески Лада Веста СВ Кросс

На данный момент рано говорить и какой-то надежности и ресурсе подвески Лада Веста СВ Кросс — еще слишком мало отходили машины. Но какие-то выводы сделать можно.

Основываясь на независимых испытаниях энтузиастов, автомобильных изданий и автоклубов, можно понять, что слабые места у подвески Лады Весты Кросс все же есть. Во-первых, при интенсивной эксплуатации по неровной дороге, амортизаторы начинают подтекать уже на 25-30 тыс. км пробега. Во-вторых, сайлентблоки на задней балке приходят в негодность уже на 20 тыс. км пробега. Таким образом, можно считать их обычным расходником и менять через две замены масла. Хотя на заводе заявляли, что подвеска на Весте СВ и Кросс не будет доставлять проблем владельцам не менее 5 лет или до 100 000 км пробега.

Видео о подвеске Лада Веста СВ Кросс

После обзора подвески Лада Веста СВ Кросс хочется завершить нашу статью, которая получилась весьма обширной. Есть и еще, что сказать. Но, пожалуй, будем закругляться. Спасибо за внимание и до новых встреч на нашем сайте.

Передняя подвеска независимая, с телескопическими гидравлическими газонаполненными амортизаторными стойками двухстороннего действия, с винтовыми бочкообразными пружинами, установленными на стойках передней подвески, нижними поперечными рычагами и стабилизатором поперечной устойчивости, установленными на подрамник. Также в узел подвески входят ступицы передних колёc с подшипниками.

Передняя подвеска, объединённая с рулевым механизмом, представляет собой самостоятельный узел, собранный на съёмном подрамнике. Подрамник в свою очередь прикреплён болтами к полкам лонжеронов кузова и усилен съёмными растяжками.

Как устроена передняя подвеска лада веста

Рисунок 1-1 — Подвеска передняя: 1 — лонжерон подрамника дополнительный; 2 — подрамник передней подвески; 3 — рычаг нижний передней подвески; 4 — кулак поворотный со ступицей в сборе; 5 — стойка телескопическая передней подвески в сборе; 6 — стабилизатор поперечной устойчивости со стойками в сборе

Как устроена передняя подвеска лада веста

Как устроена передняя подвеска лада веста

Рис. 4.2. Передняя подвеска (вид сзади): 1 — нижняя чашка пружины; 2 — амортизаторная стойка; 3 — рулевая тяга; 4 — поворотный кулак; 5 — гайка крепления пальца шаровой опоры; 6 — шаровая опора; 7 — верхний шарнир стойки стабилизатора; 8 — нижний шарнир стойки стабилизатора; 9 — поперечный рычаг

Проверка передней подвески

Примечание Проверку проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

Проверьте состояние элементов передней подвески, её резиновых и резинометаллических шарниров, втулок;

— состояние шарниров рулевых тяг и их защитных колпачков;

— защитных чехлов рулевого механизма, приводов колес, шаровых пальцев, состояние наконечников тросов привода управления механизмов переключения передач и их защитных чехлов.

Как устроена передняя подвеска лада веста

Рисунок 1 — Проверка состояния элементов передней подвески

1. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, деталей передка кузова в местах крепления узлов и деталей подвески.

Как устроена передняя подвеска лада веста

2. Проверьте затяжку гаек крепления штоков амортизаторных стоек.

Как устроена передняя подвеска лада веста

3. Проверьте затяжку гаек крепления верхних опор стоек к кузову.

Как устроена передняя подвеска лада веста

4. Проверьте состояние пыльников шаровых опор. Если чехлы повреждены, замените опоры или рычаги с шаровыми опорами в сборе.

Как устроена передняя подвеска лада веста

5. Покачивая колесо в вертикальной плоскости, проверьте шаровые опоры на наличие люфтов. Если обнаружены люфты шаровых пальцев, замените рычаги в сборе.

Примечание При покачивании вывешенного переднего колеса трудно различить люфт в подшипниках ступиц и люфт в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

6. При исправных шаровых опорах, покачивая колеса в вертикальной плоскости, убедитесь в отсутствии люфтов подшипников ступиц.

Если выявлены признаки наличия люфта, проведите точную проверку подшипников в специализированном сервисном центре.

Как устроена передняя подвеска лада веста

7. Проверьте передние и задние сайлентблоки поперечных рычагов.

Как устроена передняя подвеска лада веста

8. Проверьте состояние резиновых чехлов и отсутствие люфта в верхнем.

Как устроена передняя подвеска лада веста

9. . и нижнем шарнирах стойки стабилизатора поперечной устойчивости. Стойку, шарниры которой имеют ощутимый люфт, замените.

Как устроена передняя подвеска лада веста

10. Проверьте состояние резиновых подушек крепления штанги стабилизатора к подрамнику.

Как устроена передняя подвеска лада веста

11. Проверьте состояние защитного чехла амортизаторной стойки (колесо для наглядности снято). Поднимите чехол и проверьте шток амортизатора. Потеки жидкости не допускаются. Осмотрите пружину на предмет наличия деформированных или сломанных витков. При наличии дефектов замените поврежденные детали или стойку в сборе.

Передняя и задняя подвески Лада Веста

Автомобиль должен отвечать современным требованиям безопасности, а за это отвечает подвеска Лады Веста. Конструкторы АвтоВАЗ постарались и создали принципиально новую, а не модернизированную от предыдущих моделей конструкцию передней и задней подвески. От того насколько качественная подвеска и какие технические особенности зависит управляемость, комфорт и безопасность езды на Лада Веста.

Читайте также:  Лада Веста СВ Кросс 2020: фото после рестайлинга, цена и отзывы

Устройство передней подвески по информации АвтоВаза – независимая, с газонаполненными амортизаторами двухстороннего действия. На стойках передней подвески смонтированы бочкообразные винтовые пружины, нижние поперечные рычаги и стабилизатор поперечной устойчивости, установленные на подрамнике.

На нем расположены две точки крепления двигателя (растяжка). Две другие остались на лонжеронах. Это видно спереди на photo. Устройство подвески использует стойки Макферсон такие же, как и на предыдущих моделях. Передняя подвеска Лада Веста полностью оригинальная добавлены две новые детали:

Применение новых частей позволило:

Рулевая рейка, двигатель, детали подвески и некоторые части ходовой установлены на подрамнике. Что кардинально отличается от крепления узлов на предыдущих моделях. Был доработан торсион, а стабилизаторы поперечной устойчивости получили новую конструкцию.

Что позволило улучшить энергоемкость подвески, и стала значительно лучше управляемость Лада Веста. Рулевое управление автомобиль получил от Renault Megane. Подвеска Весты имеет главное отличие от предыдущих моделей наличием L – образного рычага с кастором в 5 0 , что хорошо видно на фото.

Это устройство эффективно воспринимает поперечные и продольные нагрузки. Новая схема подвески обеспечивает существенное улучшение управляемости автомобиля.

Устройство задней подвески

Задняя подвеска Лада Веста используется такая же, как и на автомобилях Renault Megane. Эта схема предоставлена концерном Рено – Ниссан. Лада сзади имеет бочкообразные винтовые пружины на поперечной балке с разнесенными амортизаторами и тормозными барабанами.

Фото подвески Веста дает представления об изменениях:

Можно сделать вывод, что Веста получила новое устройство подвески способное обеспечить комфорт пассажиров, а главное плавность хода. Устройство подвески представлено на photo и состоит:

Помимо описанных особенностей подвеска на Ладе Весте имеет ряд других не менее важных новшеств.

Новшества подвески

Это применение электронных систем АВS, ESP и EBD позволяют иметь ряд преимуществ. Прежде всего, встроенная система стабилизации, позволяющая с легкостью справляться с заносами и сносами автомобиля во время движения. Так же она позволяет производить контроль над тягой.

Правильно настроенная подвеска Lada Vesta совместно с электроникой позволяет имитировать блокировку дифференциала, что позволяет с легкостью преодолевать бездорожье. Попадая в сложную ситуацию, включенная система стабилизации позволяет существенно улучшить проходимость автомобиля.

Эта технология впервые применена на Ладе. Система стабилизации получила положительные отзыв от владельцев. И теперь какая бы не была сложной дорога, Веста справится даже со сложным бездорожьем.

Отзывы и неисправности в работе подвески

Некоторые дилерские центры предлагают устанавливать прокладки на задний амортизатор. Чтобы самому продиагностировать работоспособность подвески необходимо вывесить автомобиль. При этом передние колеса не должны касаться поверхности. Двигая колесо в обеих плоскостях, определяем люфт:

Скрип и стук может быть вызван отсутствием смазки втулок или задний амортизатор не имеет шайбы.

Почему подвеска на Ладе Весте лучше, чем на предыдущих моделях

Качество и технические особенности подвески – это очень важная деталь для любого автомобиля, в том числе и для Lada Vesta. Фишка системы стабилизации, а также другие новшества в подвеске нового седана стали настоящей сенсацией для российского автопрома.

В процессе создания автомобиля перед разработчиками стояла цель – создать конструкцию, актуальную для российских дорог на платформе, не уступающей в надежности и функциональности лучшим зарубежным моделям. Подвеска для Лады Весты получилась действительно уникальным творением, созданным российскими специалистами.

Особенности передней части

Передняя часть в подвеске Лады приняла на себя максимум новшеств. Рассмотрим эти особенности более подробно.

Как устроена передняя подвеска лада веста

На чертеже ниже представлена передняя подвеска Lada Vesta. Как видите, несущей основой у нее служит подрамник. За счет изменения конструкции он разгружает металл кузова, и в то же время участвует в распределении усилия после прохождения неровностей. На подрамник перенесены рулевая рейка, точки крепления стабилизатора поперечной устойчивости, нижние рычаги.

Как устроена передняя подвеска лада веста

Схема и устройство передней подвески:

Как устроена передняя подвеска лада веста

Особенности передней подвески Весты:

Также был подвергнут модернизации стабилизатор поперечной чувствительности. Торсион приобрел более совершенную форму, и теперь он оснащен длинными стойками. Это существенно улучшило управляемость Лады.

Как устроена передняя подвеска лада веста

Передняя подвеска максимально приспособлена к российским дорогам и позволяет Ладе Веста уверенно проявлять себя в любой ситуации.

По отзывам владельцев, ходовая часть автомобиля сделана на совесть, Веста идет по дороге очень мягко и даже превосходит в этом зарубежных конкурентов, таких как Hyundai Solaris и KIA Rio.

Для того чтобы дать объективную оценку ходовой в Lada Vesta, изучаем подвеску задней части автомобиля. Здесь все более просто, все сделано по классической схеме. Но есть несколько новшеств, которые были встроены сзади. Вы видите новое устройство: бочкообразные винтовые пружины закреплены на поперечной балке с разнесенными амортизаторами и тормозными барабанами.

Как устроена передняя подвеска лада веста

Как устроена передняя подвеска лада веста

Рассмотрим изменения более подробно:

Можно сделать вывод о том, что кузов Весты оснащен современной задней подвеской, а это значит, что теперь комфорт пассажиров и плавная езда станут неотъемлемыми качествами нового российского автомобиля.

Согласно реальным отзывам владельцев Лады Весты, у некоторых возникает скрип и посторонние шумы в задней подвеске. скрип может быть связан с отсутствием смазки втулок — решается проблема просто, едете к дилеру или на СТО, смажут втулки и скрип пропадет. По шумам надо смотреть, возможным решением проблемы будет установка шайб на амортизаторы. Подробнее ниже, в пункте Отзывы и неисправности

О встроенных технологиях и системе стабилизации

Помимо перечисленных выше особенностей Весты, стоит рассмотреть ряд других новшеств в ходовой части, которые не менее важны. Прежде всего, нужно отметить использование таких систем, как ABS, ESP, а также EBD. Кроме этого, Лада Веста имеет усилитель руля от Ниссана, а ее тормозная система оснащена компонентами от Рено Логан и Рено Меган. Действуя в совокупности, эти факторы придают автомобилю высокий статус и надежность.

В новой Ладе Весте встроена система стабилизации и осуществления контроля над тягой. Система позволяет с легкостью преодолевать различные заносы и сносы автомобиля во время езды.

Когда в авто правильно и профессионально настроена электроника и она способна имитировать блокировку дифференциала, тогда существенно улучшается проходимость машины. В Lada Vesta стоит именно такая система и настроена она действительно эффективно. Теперь можно не бояться попаданий в грязь, снег, неровности и выездов на обочину. При включении системы стабилизации Лада переходит в режим повышенной проходимости и способна выбраться из сложной ситуации.

Эта технология применяется впервые и, судя по реальным отзывам автовладельцев, она на самом деле хорошо работает, не подводит в сложных условиях.

Отличия подвески Lada Vesta седан от SW и SW Cross

По сути, подвеска Весты седана и универсала аналогична, они имеют одинаковую колесную базу. Но учитывая, что Лада Веста СВ имеет увеличенные габариты кузова, настройки этой детали немного отличаются.

Так же, при аналогичной конструктивной базе, некоторые отличия имеет SW Cross — на нем стоят оригинальные пружины и он комплектуется колесами 17″. За счет этого клиренс увеличен до 203 мм. Кроме того, Веста Кросс комплектуется дисковыми тормозами и ширина колеи увеличена на 25 мм. Вот, в принципе, и все отличия.

Отзывы и обнаруженные неисправности в работе подвески

После выхода серийной Лады Весты прошло достаточно времени, чтобы водители смогли оценить управляемость и работу механизмов автомобиля. На основании отзывов владельцев Весты можно сделать вывод, что новшества в конструкции повысили качество управляемости автомобиля и комфорт пассажиров.

Однако, есть и отрицательные отзывы, в основном связанные с появлением посторонних шумов в задней подвеске в процессе эксплуатации. Для решения этой проблемы и устранения шумов специалисты предлагают установить прокладки на задние амортизаторы. Стук и скрип может быть вызван отсутствием смазки втулок или если задний амортизатор не имеет шайбы.

Как определить неисправность в своем автомобиле

Для выявления проблем необходимо вывесить авто, чтобы передние колеса не касались поверхности. Двигая колесо в обеих плоскостях, определяем люфт и соответствующую неисправность:

И вот вам дополнительный бонус — углы установки колес для Лады Веста:

Как устроена передняя подвеска лада веста

Вывод

После изучения многочисленных новшеств, которые были использованы при изготовлении подвески, можно сделать вывод, что АвтоВАЗ отнесся к созданию Лады Весты очень серьезно. Очевидно, что пристальное внимание было уделено не только двигателю и дизайну. Создание качественной конструкции и придание автомобили отличных ходовых качеств говорит о том, что кампания заботится о своей репутации и думает о клиентах. Новая система стабилизации позволяет считать подвеску Весты революционной в российском автопроме.

Оцените статью!
Поделиться
Похожие записи
Комментарии:
Комментариев еще нет. Будь первым!
Имя
Укажите своё имя и фамилию
E-mail
Без СПАМа, обещаем
Текст сообщения
Отправляя данную форму, вы соглашаетесь с политикой конфиденциальности и правилами нашего сайта.
