Калибровка датчика положения руля лада веста

Калибровка эур веста св своими руками

Ходовая и подвеска Лада Веста Рулевая система, тормозная система, подвеска, колеса и диски Лада Веста.

после замены на мультируль у знакомого выскочила ошибка есп(раскалибровался датчик положения руля).официалы далеко.можно сделать с помощью сканматика 2, но опять надо искать. решили отрегулировать сами.ничего сложного по времени заняло 5 минут.

условия
1 руль,колеса прямо
2 датчик снят с автомобиля

1 подсоединить датчик к штатной проводке
2 снять клемму аккумулятора и затем вновь подключить
3 включить зажигание
4 крутим ротор за усики влево до срабатывания лампы есп на приборной панели.отмечаем положение ротора.
5 пункты 2 и 3.
6 крутим ротор вправо до срабатывания лампы есп на приборной панели.отмечаем положение ротора.
7 считаем количество оборотов между точками.У меня получилось около 3.8 оборотов.делим на 2 и крутим влево на 1.9 оборотов.(ротор встал ровно-усики смотрят на 9 и 3 часа.нижняя выемка ротора смотрит на 6 часов.ТОЛЬКО ТАКОЕ ПОЛОЖЕНИЕ РОТОРА ПРАВИЛЬНОЕ)
8 ставим на машину. ошибка есп потухла.
9 наслаждаемся сэкономленными деньгами и временем.

Источник

Через Ecu Tweaker

1. Автомобиль на ровной площадке.
2. Сделан правильно развал-схождение.
3. Включаете зажигание и программу Ecu Tweaker.
4. Заводите автомобиль.
5. В блоке ВM lada, нажимаете АБС-VDC, далее автоопределение, далее ABSESC — X105298 Version 2.6, далее 2 — Diagnosnic, далее 21 — Parameters value
6. Смотрите при вращении руля изменение показаний в окне steering wheel angle и offset.
7. На заведенном автомобиле поворачиваете до упора влево рулевое колесо, ждёте 10 секунд, затем руль возвращаете в положение движение прямо на 10 секунд, после этого поворачиваете руль до упора вправо и ждёте 10 секунд. Возвращаете руль в положение движение прямо, ждёте 10 секунд глушите двигатель.
8. Включаете зажигание, двигатель не заводите (рулевое колесо и передние колеса должны быть максимально точно выставлены в положение — движение прямо).
9. В блоке ВM lada, нажимаете АБС-VDC, далее ABSESC — X105298 Version 2.6, далее 1- Configuration, далее 12 — Sensors calibration, и нажимаете для калибровки окно — «CALIBRATE STEERING ANGLE TO 0° (PT2 — SERIES)«. (Это второе окно , не перепутайте и не нажимайте окно с надписью «CALIBRATE STEERING ANGLE TO 0° (VC-LOT & RT-1).
10. В результате положительной корректировки в вверху программы Ecu Tweaker появится надпись с откликом на запрос, где будет указан код.
11. Нажимаете иконку ключ вверху программы и делаете сброс DTC.
12. Выключаете программу, выключаете зажигание и вынимаете ключ, ждёте отключения электроники автомобиля около 4 минут.

Штатные парктроники — артикул и цена

Оригинальная система безопасной парковки Лады Весты представлена под номером 863012 (в каталогах) . Сюда входят:

• блоки сигнализации и управления парктрониками, 8450008568 (от 10 тысяч);
• датчики парковки, артикул 284422728R (от 1200);
• 8450008055 – держатели для парктроников (от 900);
• метизы 7703016573 и 7703046143 (по 30 рублей).

Штатный парктроник Лады Весты легко заменяется на любой четырехточечный с диаметром датчиков 18 мм . Популярны парктроники Valeo с артикулом 8450000983 по цене 550 за штуку.

Через Ecu Tweaker

1. Автомобиль на ровной площадке.
2. Сделан правильно развал-схождение.
3. Включаете зажигание и программу Ecu Tweaker.
4. Заводите автомобиль.
5. В блоке ВM lada, нажимаете АБС-VDC, далее автоопределение, далее ABSESC — X105298 Version 2.6, далее 2 — Diagnosnic, далее 21 — Parameters value
6. Смотрите при вращении руля изменение показаний в окне steering wheel angle и offset.
7. На заведенном автомобиле поворачиваете до упора влево рулевое колесо, ждёте 10 секунд, затем руль возвращаете в положение движение прямо на 10 секунд, после этого поворачиваете руль до упора вправо и ждёте 10 секунд. Возвращаете руль в положение движение прямо, ждёте 10 секунд глушите двигатель.
8. Включаете зажигание, двигатель не заводите (рулевое колесо и передние колеса должны быть максимально точно выставлены в положение — движение прямо).
9. В блоке ВM lada, нажимаете АБС-VDC, далее ABSESC — X105298 Version 2.6, далее 1- Configuration, далее 12 — Sensors calibration, и нажимаете для калибровки окно — «CALIBRATE STEERING ANGLE TO 0° (PT2 — SERIES)«. (Это второе окно , не перепутайте и не нажимайте окно с надписью «CALIBRATE STEERING ANGLE TO 0° (VC-LOT & RT-1).
10. В результате положительной корректировки в вверху программы Ecu Tweaker появится надпись с откликом на запрос, где будет указан код.
11. Нажимаете иконку ключ вверху программы и делаете сброс DTC.
12. Выключаете программу, выключаете зажигание и вынимаете ключ, ждёте отключения электроники автомобиля около 4 минут.

Как настроить бортовой компьютер на Ладе Веста?

Бортовой компьютер (БК) устанавливается на большинство современных автомобилей. Он бывает штатный (встроенный с завода) и дополнительный. Основная задача БК – считывание информации с датчиков и блока управления и вывод на экран. Штатные БК в основном встраиваются в приборную панель. Дополнительные БК покупаются отдельно и ставятся отдельным блоком.

Бортовой компьютер облегчает жизнь автомобилистам. Он постоянно держит всю необходимую информацию перед глазами водителя.

Конечно, бортовой компьютер не необходимость, многие водители прекрасно обходятся без него, но при его наличии езда становится безопаснее и комфортнее.

В основном БК показывают много данных: общий пробег автомобиля, пройденное расстояние от последнего обнуления, средний расход, скорость и т.д. Часто БК показывают коды ошибок и неполадок.

На Весте штатный бортовой компьютер не показывает коды ошибок. Но показывает много другой полезной информации. Вот все показания штатного БК: напряжение бортовой сети, остаточный запас хода на топливе в баке, текущий расход топлива, средний расход топлива, израсходованное топливо, время движения по маршруту, средняя скорость по маршруту, часы, общий пробег, температура воздуха за бортом, подсказки переключения передач (со звуковым сопровождением или без него). Если на машине установлена АМТ, то отображается включенная передача и режим – авто или ручной. На авто с круиз контролем присутствует индикация о текущих настройках круиза или ограничителя скорости.

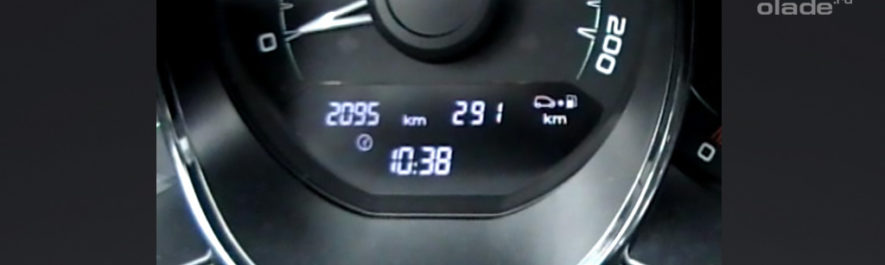

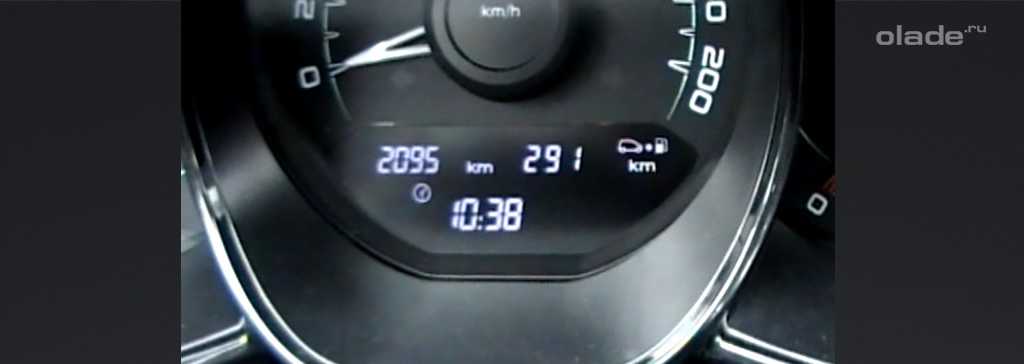

Запускается дисплей бортового компьютера при включении зажигания. Управляется БК Весты с помощью двух кнопок на торце правого подрулевого переключателя. С помощью них можно листать показания БК, настраивать его, устанавливать время и сбрасывать показания.

Вначале управление компьютером Весты кажется сложным. Но просто стоит разобраться и привыкнуть. Клавишами вверх и вниз осуществляется навигация между показаниями в верхней строчке второго значения:

Если нажимать кратковременно обе клавиши одновременно – меняются показания времени на температуру окружающего воздуха и общего пробега на пробег по маршруту (с последнего обнуления).

Теперь о настройках компьютера. При длительном нажатии клавиши «вверх» мы попадаем в меню настроек БК. Здесь можно установить время, сбросить пробег по маршруту, средний расход и среднюю скорость по маршруту.

Первое значение – пробег по маршруту.

Второе (внизу) – время: часы и минуты.

И третье (вверху) – это сброс средней скорости, времени в пути и среднего расхода по маршруту.

Если листать дальше – включится индикация помощника переключения передач. Можно включить звуковую индикацию в дополнение к графической (появляется дополнительный значок) или отключить звук. По умолчанию звук выключен.

Выход из настроек БК – клавиша «вниз». Выйти можно на любой стадии настроек. Вот основная схема управления бортовым компьютером и сбросом значений пробега и т.д.

Существует еще секретное меню БК Весты. Его описания вообще нет в руководстве пользователя. В этом меню можно настроить звук щелчков поворотников. Зажимаем и держим обе клавиши «вверх» и «вниз». Попадаем в дополнительное меню. Включаем аварийку для того, чтоб слышать звук, и настраиваем под себя.

Клавишами «вверх» или «вниз» изменяем значения, при этом изменяется звук работы поворотов. При одновременном кратковременном нажатии обеих клавиш переходим к следующему пункту меню. Может, кому-то просто не нравятся штатные звуки. У кого-нибудь могут быть проблемы со слухом, тогда можно подстроить звучание под себя.

Значения Р1 и d1 – звук и тональность первого щелчка поворотов.

Значения Р2 и d2 – звук и тональность второго щелчка поворотов.

Если длительно зажать обе клавиши на надписи «SET», то настройки звука сбросятся на штатные настройки.

Основная схема настроек в секретном меню БК:

Всё, с бортовым компьютером Весты разобрались. Ничего сложного, просто дело привычки.

Далее рассмотрим возможность самодиагностики приборной панели Весты. Это нужно для того, если в работе панели приборов появились какие-нибудь сбои (стрелка не работает, индикатор не горит). Тогда можно провести эту диагностику. В ряде случаев после самодиагностики всё чудесным образом начинает работать. Иногда это не помогает. Но во время самодиагностики видно, работает ли сама стрелка, индикатор, или проблема кроется дальше, в проводке или в датчиках. Так же можно рассмотреть и узнать, какие вообще индикаторы присутствуют на автомобиле. К примеру, работает ли индикация круиз-контроля на машинах без него.

Запустить самодиагностику очень просто – надо зажать кнопку «вверх» на правом подрулевом переключателе. Ту же кнопку, которая используется для навигации по бортовому компьютеру. Не отпуская кнопку – включить зажигание автомобиля.

После включения зажигания (кнопку можно отпустить) все индикаторы загораются, а все стрелочные указатели двигаются до максимума показаний и обратно несколько раз. После этого индикаторы тухнут, остаются те, которые всегда включаются при зажигании.

Напоследок видео, в котором показаны и управление бортовым компьютером на Весте, скрытое меню, и самодиагностика приборной панели.

Источник

Возможные неисправности рулевой рейки на Весте и их устранение

Подтяжка рулевой рейки на «Ладе Весте» осуществляется специальным восьмигранным ключом. Для удобства работы машину помещают на подъемник. Устанавливают инструмент и начинают затягивать гайку.

Рулевая рейка – механизм, при помощи которого передним колесам задается направление движения. От исправного состояния этого силового узла зависит управляемость автомобиля.

Неисправности

Признаки поломки механизма рулевой рейки и сочлененных деталей водитель может выявить самостоятельно при эксплуатации автомобиля.

Появляются биения, стуки, гул, другие посторонние звуки и ощущения при управлении. Машина неуверенно держит себя на дороге, ее ведет в одну из сторон.

При проезде неровностей дорожного покрытия, стук в рулевой рейке может появиться даже на новом автомобиле, только что купленном в салоне. Причина – слабая затяжка фиксирующей гайки, которая прижимает втулку скольжения. Устранение неисправности – регулировка с помощью специального восьмигранного ключа.

Внутренний стук свидетельствует о неисправностях в механизме самой рулевой рейки. Если у автомобиля небольшой пробег, посторонние шумы могут свидетельствовать о заводском дефекте. Нужно пройти диагностику ходовой части, при необходимости произвести ремонт или замену устройства.

Люфт рулевого колеса

При неисправностях в рулевой рейке увеличивается свободный ход руля автомобиля.

При люфте руля выше нормы нужно обратиться в автосервис

Люфт в обе стороны не должен быть более, чем 20 мм. В случае превышения нормы рекомендуется обратиться в автосервис для поиска причины и устранения проблемы.

Хруст при вращении руля

При управлении автомобилем во время вращения руля может слышаться характерный хруст. Этот звук может свидетельствовать о неисправностях ШРУС (шарнира равных угловых скоростей), тяги или механизма рулевой рейки. Специалист может определить, в каком именно элементе проблема, по локализации хруста. В любом случае лучше проверить все указанные узлы.

Причины выхода из строя

Рулевая рейка непосредственно связана с управлением колесами автомобиля. На ее состояние влияет неаккуратное преодоление неровностей и препятствий на дорожном покрытии. Слишком быстрый переезд ям, трамвайных путей, резкий заезд на бордюры – причины поломок механизма.

Влияют на состояние этого узла резкие ускорения и торможения при выкрученных до упора колесах. В эти моменты нагрузка на тяги и наконечники значительно увеличивается.

Демонтаж и установка механизма

Для снятия рулевой рейки Lada Vesta необходимо демонтировать узлы, непосредственно сопряженные с этим механизмом. Автомобиль устанавливается на подъемник. Работы по демонтажу и замене запчасти производятся в следующем порядке:

1. У рулевых тяг нужно снять внешние наконечники.
2. Рулевой механизм со стабилизаторами демонтировать вместе с подрамником.
3. Убрать защитный кожух, крепящийся на 5 болтах.
4. Снять механизм с подрамника.

Установка узла управления производится в обратном порядке. После выполненных работ по монтажу рулевой рейки необходимо выполнить регулировку развала-схождения.

Самостоятельная регулировка

Подтянуть рулевую рейку на «Весте» можно самостоятельно, если есть навык и опыт производства этой работы. Механизм расположен на подрамнике подвески и зафиксирован двумя болтами. Кожух защищает рейку от механических повреждений и загрязнений. Причиной появления посторонних стуков в механизме может быть расслабление гайки, поджимающей втулку скольжения. Плотность ее фиксации необходимо отрегулировать.

Подтяжка рулевой рейки на «Ладе Весте» осуществляется специальным восьмигранным ключом. Для удобства работы машину помещают на подъемник. Устанавливают инструмент и начинают затягивать гайку. Элемент плотно фиксируется, для этого хватает поворота на 40 градусов.

Самостоятельный ремонт

Цена рулевой рейки на «Весту» в комплекте с тягами и наконечниками превышает 14 тысяч рублей, это дорогой узел управления автомобиля. При незначительных дефектах и неисправностях механизм можно отремонтировать самостоятельно. Диагностика и осмотр узла после демонтажа выявят детали, пришедшие в негодность, и возможность их замены.

В продаже есть ремонтные комплекты для этого механизма «Весты». В состав набора входят втулки, уплотнительные кольца, подшипники. Отдельно приобретаются пыльники. Механизм снимают с подрамника, демонтируют наконечники, тяги. Производят осмотр и вышедшие из строя части заменяют.

В интернете на сайтах, посвященных ремонту автомобилей, можно найти фото- и видеоматериалы, которые помогут при ремонте рулевой рейки «Лада Веста» своими руками. После окончания работы необходимо заново отрегулировать угол схождения колес.

Рулевые наконечники

С помощью рулевых наконечников в «Лада Веста» осуществляется поворот колес. Деталь состоит из рычага, крепящегося к рейке через рулевую тягу, и шарнира, защищенного пыльником и соединенного с поворотным кулаком. Передаточный узел имеет смазку, снижающую трение элементов.

До 2017 года наконечники и тяги входили в комплект рулевой рейки «Весты» и отдельно не продавались. Владельцам этих автомобилей, которым требовалось заменить изношенную деталь, приходилось покупать по высокой цене узел в сборе. Чтобы сэкономить, ставились нештатные аналоги.

Стоимость одного элемента, правого или левого, не превышает 800 рублей. Ремонт не имеет положительного эффекта, поэтому рекомендуется замена наконечника.

Источник фото: https://stinger-shop.ru/catalog/elementy-podveski-vesta-vesta-/nakonechnik-rulevoy-tyagi-pravyy-vesta-forward/

Работы производятся на подъемнике, не требуют повышенной квалификации мастера и не занимают много времени.

Рулевые тяги

Тяги крепятся непосредственно к рейке рулевого механизма. Место соединения, чтобы избежать попадания грязи и пыли, защищается пыльником. Чехол фиксируется хомутом. На конец элемента, на резьбу, с помощью контргайки крепится наконечник, соединенный с поворотным кулаком.

При неисправности самого элемента или сочлененных деталей водитель чувствует посторонний шум или стук в районе узла. Управление при повороте колес может быть затруднено. Для предотвращения аварийной ситуации необходимо своевременно произвести ремонт или замену рулевой тяги «Весты».

При разрыве пыльника, который стоит в месте соединения с рейкой, в крепления тяг проникает грязь. Необходимо снять элемент и произвести очистку. В случае механической деформации целесообразно произвести замену детали. Стоимость запчасти не превышает 1000 рублей. Работа не занимает много времени.

От исправности системы рулевого управления, состоящего из рейки, тяг и наконечников, соединенных с кулаком, зависит безопасность водителя и других участников дорожного движения. В случае появления посторонних шумов, затруднения поворота руля и других признаков неисправности рекомендуется пройти диагностику ходовой части автомобиля.

Как сделать калибровку датчика угла поворота руля на Lada Vesta, XRAY

В ходе эксплуатации автомобилей Lada Vesta, Lada XRAY и некоторых Renault, на панели приборов могут загореться ошибки ABS и ESC. Если в ходе диагностики будут выявлены ошибки C0051 или U0428, то есть вероятность, что причина неисправности связана с некорректным расположением датчика угла поворота руля. Откалибровать датчик угла положения колес можно своими руками при помощи ELM327 и смартфона.

Возможные причины ошибки C0051:

• Неисправный датчик положения рулевого колеса.
• Жгут проводов датчика положения рулевого колеса открыт или замкнут.
• Неисправность цепи датчика положения рулевого колеса.
• Датчик угла поворота колес не откалиброван.

Как настроить бортовой компьютер на Ладе Веста?

Бортовой компьютер (БК) устанавливается на большинство современных автомобилей. Он бывает штатный (встроенный с завода) и дополнительный. Основная задача БК – считывание информации с датчиков и блока управления и вывод на экран. Штатные БК в основном встраиваются в приборную панель. Дополнительные БК покупаются отдельно и ставятся отдельным блоком.

Бортовой компьютер облегчает жизнь автомобилистам. Он постоянно держит всю необходимую информацию перед глазами водителя.

Конечно, бортовой компьютер не необходимость, многие водители прекрасно обходятся без него, но при его наличии езда становится безопаснее и комфортнее.

В основном БК показывают много данных: общий пробег автомобиля, пройденное расстояние от последнего обнуления, средний расход, скорость и т.д. Часто БК показывают коды ошибок и неполадок.

На Весте штатный бортовой компьютер не показывает коды ошибок. Но показывает много другой полезной информации. Вот все показания штатного БК: напряжение бортовой сети, остаточный запас хода на топливе в баке, текущий расход топлива, средний расход топлива, израсходованное топливо, время движения по маршруту, средняя скорость по маршруту, часы, общий пробег, температура воздуха за бортом, подсказки переключения передач (со звуковым сопровождением или без него). Если на машине установлена АМТ, то отображается включенная передача и режим – авто или ручной. На авто с круиз контролем присутствует индикация о текущих настройках круиза или ограничителя скорости.

Запускается дисплей бортового компьютера при включении зажигания. Управляется БК Весты с помощью двух кнопок на торце правого подрулевого переключателя. С помощью них можно листать показания БК, настраивать его, устанавливать время и сбрасывать показания.

Вначале управление компьютером Весты кажется сложным. Но просто стоит разобраться и привыкнуть. Клавишами вверх и вниз осуществляется навигация между показаниями в верхней строчке второго значения:

Если нажимать кратковременно обе клавиши одновременно – меняются показания времени на температуру окружающего воздуха и общего пробега на пробег по маршруту (с последнего обнуления).

Теперь о настройках компьютера. При длительном нажатии клавиши «вверх» мы попадаем в меню настроек БК. Здесь можно установить время, сбросить пробег по маршруту, средний расход и среднюю скорость по маршруту.

Первое значение – пробег по маршруту.

Второе (внизу) – время: часы и минуты.

И третье (вверху) – это сброс средней скорости, времени в пути и среднего расхода по маршруту.

Если листать дальше – включится индикация помощника переключения передач. Можно включить звуковую индикацию в дополнение к графической (появляется дополнительный значок) или отключить звук. По умолчанию звук выключен.

Выход из настроек БК – клавиша «вниз». Выйти можно на любой стадии настроек. Вот основная схема управления бортовым компьютером и сбросом значений пробега и т.д.

Существует еще секретное меню БК Весты. Его описания вообще нет в руководстве пользователя. В этом меню можно настроить звук щелчков поворотников. Зажимаем и держим обе клавиши «вверх» и «вниз». Попадаем в дополнительное меню. Включаем аварийку для того, чтоб слышать звук, и настраиваем под себя.

Клавишами «вверх» или «вниз» изменяем значения, при этом изменяется звук работы поворотов. При одновременном кратковременном нажатии обеих клавиш переходим к следующему пункту меню. Может, кому-то просто не нравятся штатные звуки. У кого-нибудь могут быть проблемы со слухом, тогда можно подстроить звучание под себя.

Значения Р1 и d1 – звук и тональность первого щелчка поворотов.

Спасибо за подписку!

Значения Р2 и d2 – звук и тональность второго щелчка поворотов.

Если длительно зажать обе клавиши на надписи «SET», то настройки звука сбросятся на штатные настройки.

Основная схема настроек в секретном меню БК:

Всё, с бортовым компьютером Весты разобрались. Ничего сложного, просто дело привычки.

Далее рассмотрим возможность самодиагностики приборной панели Весты. Это нужно для того, если в работе панели приборов появились какие-нибудь сбои (стрелка не работает, индикатор не горит). Тогда можно провести эту диагностику. В ряде случаев после самодиагностики всё чудесным образом начинает работать. Иногда это не помогает. Но во время самодиагностики видно, работает ли сама стрелка, индикатор, или проблема кроется дальше, в проводке или в датчиках. Так же можно рассмотреть и узнать, какие вообще индикаторы присутствуют на автомобиле. К примеру, работает ли индикация круиз-контроля на машинах без него.

Запустить самодиагностику очень просто – надо зажать кнопку «вверх» на правом подрулевом переключателе. Ту же кнопку, которая используется для навигации по бортовому компьютеру. Не отпуская кнопку – включить зажигание автомобиля.

После включения зажигания (кнопку можно отпустить) все индикаторы загораются, а все стрелочные указатели двигаются до максимума показаний и обратно несколько раз. После этого индикаторы тухнут, остаются те, которые всегда включаются при зажигании.

Напоследок видео, в котором показаны и управление бортовым компьютером на Весте, скрытое меню, и самодиагностика приборной панели.

Источник

Элементы системы безопасной парковки — снятие / установка

Назначение, состав и принцип работы системы

Система предназначена для обнаружения препятствий, находящихся сзади автомобиля, и предупреждения водителя о расстоянии до препятствия акустическим сигнализатором.

Система обнаруживает препятствие при помощи четырех ультразвуковых датчиков, работающих по принципу эхолокации, которые расположены в заднем бампере автомобиля.

Система парковки включает в себя следующие компоненты:

— блок управления системы безопасной парковки;

— датчик системы безопасной парковки;

— блок сигнализации системы безопасной парковки;

— жгут проводов датчиков системы безопасной парковки.

Система активизируется автоматически, если ключ в выключателе зажигания находится в положении «I» и включена задняя передача, при этом раздается короткий звуковой сигнал высокого тона, подтверждающий включение системы.

Если препятствие находится в зоне обнаружения, система информирует водителя о наличии препятствия звуковым сигналом. Сигнал может быть прерывистым или непрерывным, в зависимости от расстояния до препятствия. Автомобиль при этом может двигаться задним ходом или стоять.

При приближении автомобиля к препятствию, начиная с расстояния около 100 см, включается прерывистый сигнал тревоги высокого тона, частота которого увеличивается при сближении с препятствием. Сигнал становится непрерывным при расстоянии между бампером и препятствием около 40 см.

После выключения задней передачи система безопасной парковки автоматически отключается.

Особенности работы и эксплуатации системы безопасной парковки

После включения системы, блок управления проводит комплексную проверку с целью обнаружения дефектных датчиков или других неисправностей системы.

Если обнаружен дефектный датчик или другая неисправность системы, после сигнала включения раздается непрерывный звуковой сигнал высокого тона в течение 3 с, затем:

— если неисправен левый (по ходу автомобиля) датчик, система сигнализирует о неисправном датчике одним коротким сигналом высокого тона;

— если неисправен центральный левый (по ходу автомобиля) датчик, система сигнализирует о неисправном датчике двумя короткими сигналами высокого тона;

— если неисправен центральный правый (по ходу автомобиля) датчик, система сигнализирует о неисправном датчике тремя короткими сигналами высокого тона;

— если неисправен правый (по ходу автомобиля) датчик, система сигнализирует о неисправном датчике четырьмя короткими сигналами высокого тона;

— если неисправен блок управления, то раздается пять коротких сигналов высокого тона.

После сигнализации о наличии неисправности система отключается.

Следует учитывать, что вследствие особенностей распространения ультразвуковых волн, система не всегда определяет опасные препятствия:

— расположенные вблизи автомобиля ниже датчиков;

— поглощающие ультразвуковые волны — пуховая одежда, мягкий снег и т.п.;

— рассеивающие ультразвуковые волны — тонкие предметы, заостренные предметы, гладкие стены.

Кроме того, сильные осадки и/или другие условия, при которых происходит искаженное отражение сигналов датчиков, могут нарушить способность датчиков выявлять препятствия.

При максимальной загрузке автомобиля возможно обнаружение низко расположенных препятствий, не являющихся опасными для столкновения.

При эксплуатации автомобиля с прицепом, система парковки может быть отключена.

Для предотвращения неправильной работы, датчики должны поддерживаться чистыми от снега, льда и грязи. При очистке датчиков нельзя пользоваться твердыми или острыми предметами.

Датчик системы безопасной парковки — снятие и установка

Установить автомобиль на подъёмник, или смотровую яму, затормозить стояночным тормозом .

Выключить зажигание, отсоединить клемму «–» от аккумулятора (ключ «на 10»).

Поднять автомобиль на высоту, удобную для выполнения работы.

Отсоединить разъём датчика 1, рисунок 18-1, системы безопасной парковки от колодки жгута 2 проводов заднего бампера.

Рисунок 18-1 — Датчики системы безопасной парковки (на снятом заднем бампере):

1 — датчик системы безопасной парковки;

2 — жгут проводов заднего бампера;

Отжать фиксаторы держателя 2, рисунок 18-2, датчика парковки и снять датчик 1 системы безопасной парковки.

Рисунок 18-2 — Элементы датчика системы безопасной парковки:

1 — датчик системы безопасной парковки;

2 — держатель датчика парковки;

А — метка ориентации держателя

При необходимости сжать фиксаторы держателя и снять держатель датчика парковки с заднего бампера.

Установку датчика системы безопасной парковки выполнять в порядке обратном снятию.

При установке держателя 2, рисунок 18-2, датчика парковки на задний бампер, метка «А» должна находиться в верхнем положении.

Блок управления и сигнализации системы безопасной парковки — снятие и установка

Установить автомобиль на рабочее место, застопорить ручным тормозом. Поднять капот, отсоединить клемму «–» от аккумулятора (ключ «на 10»).

Извлечь две кнопки крепления обивки и отвернуть левую обивку 1, рисунок 18-3, арки и боковины (отвёртка плоская).

Рисунок 18-3 — Блок управления и сигнализации системы безопасной парковки:

1 — обивка арки и боковины левая;

2 — колодка жгута проводов заднего к блоку управления и сигнализации системы безопасной парковки;

4 — блок управления и сигнализации системы безопасной парковки:

Отсоединить колодку 2 жгута проводов заднего системы безопасной парковки. от блока 4 управления и сигнализации

Отвернуть два винта 3 самонарезающих крепления блока к панели 5 боковины левой и снять блок управления и сигнализации системы безопасной парковки (насадка Т20, отвёртка).

Установку блока управления и сигнализации системы безопасной парковки выполнять в порядке обратном снятию.

Видео

Источник

Рулевое управление

На автомобилях Lada Vesta установлено рулевое управление с травмобезопасной рулевой колонкой, с электромеханическим усилителем и механизмом регулировки по углу наклона и вылету.

Рулевой механизм типа шестерня — рейка с постоянным передаточным отношением установлен на подрамник передней подвески.

Рулевой привод состоит из двух горизонтальных рулевых тяг и рычагов на поворотных кулаках. Длина каждой тяги рулевой трапеции регулируется вращением внутреннего наконечника и фиксируется контргайкой.

Рисунок 1-1 — Рулевое управление: 1 — модуль надувной подушки безопасности водителя (МНПБВ); 2 — рулевое колесо; 3 — блок подрулевых переключателей; 4 — кожух рулевой колонки нижний; 5 — выключатель зажигания; 6 — кожух рулевой колонки верхний; 7 — вал рулевого управления; 8 — рулевой механизм; 9 — кожух защитный чехла рейки рулевого механизма

Рулевая колонка (рис. 5.1) с механизмом регулировки ее положения по углу наклона и противоугонным устройством в замке зажигания, блокирующим от поворота рулевой вал. Кронштейны рулевой колонки, прикрепленные гайками к кронштейнам на кузове, с самой рулевой колонкой соединены шарнирно, это позволяет изменять угол наклона колонки.

Рис. 5.1. Рулевая колонка с электроусилителем: 1 — промежуточный вал; 2 — верхний карданный шарнир промежуточного вала; 3 — электроусилитель; 4 — рычаг блокировки положения рулевой колонки; 5 — кронштейн крепления кожуха рулевой колонки; 6 — подвижная часть рулевой колонки; 7 — шлицевой наконечник рулевого вала; 8 — выключатель (замок) зажигания; 9 — механизм регулировки рулевой колонки; 10 — кронштейн крепления механизма регулировки; 11 — неподвижная часть рулевой колонки; 12 — кронштейн крепления электроусилителя; 13 — блок управления электроусилителем; 14 — нижний карданный шарнир промежуточного вала

На подвижной части рулевой колонки размещены органы управления светом фар, указателями поворота, омывателем и очистителем ветрового стекла.

Электромеханический усилитель рулевого управления (электроусилитель, ЭМУРУ) снижает усилие на рулевом колесе, тем самым облегчая управление автомобилем. В случае выхода электроусилителя из строя автомобиль полностью сохраняет управляемость, но усилие на рулевом колесе несколько возрастает.

Электроусилитель работает следующим образом. При повороте водителем рулевого колеса возникает момент на входном валу рулевого управления, в результате происходит рассогласование между входным и выходным валами. Расположенный между валами упругий элемент (торсион) скручивается на угол, пропорциональный величине момента. Величина этого угла определяется датчиком момента.

При превышении момента на входном валу выше минимально заданного, блок управления электроусилителем подает управляющий сигнал на обмотки электродвигателя для создания на валу необходимого дополнительного момента. Сигнал к обмоткам подается с учетом сигналов от датчика положения ротора и от датчика момента. При увеличении скорости автомобиля момент, создаваемый ЭМУРУ, пропорционально уменьшается.

В комбинации приборов расположен сигнализатор неисправности электроусилителя рулевого управления (оранжевого цвета). Сигнализатор загорается при включении зажигания и должен погаснуть после пуска двигателя. Загорание сигнализатора при работающем двигателе указывает на неисправность электроусилителя, при этом электроусилитель отключается и усилие на рулевом колесе резко возрастает. В этом случае необходимо как можно скорее обратиться в автосервис для диагностики и ремонта электроусилителя.

Электроусилитель может также отключиться по причинам не связанным с неисправностью собственно механизма усилителя:

— при снижении напряжения бортовой сети;

— при низких оборотах холостого хода двигателя автомобиля;

— при отсутствии сигнала о скорости автомобиля;

— при стоянке автомобиля более 5 мин с работающим двигателем, у которого частота вращения коленчатого вала выше 1500 мин -1 .

Промежуточный вал соединен с выходным валом электроусилителя и с валом рулевого механизма карданными шарнирами. Промежуточный вал состоит из двух частей, верхней и нижней, соединенных между собой шлицами. При фронтальном столкновении автомобиля с каким-либо препятствием нижняя часть промежуточного вала входит в верхнюю, что позволяет уменьшить длину промежуточного вала и тем самым нанести меньше вреда водителю.

Для большей безопасности ось рулевого вала смещена относительно оси рулевого механизма: при фронтальном столкновении автомобиля, нижняя часть промежуточного вала за счет карданных шарниров сдвигается относительно верхней, что позволяет валу «складываться» вбок.

Рулевой механизм — реечного типа с постоянным передаточным отношением закреплен на подрамнике передней подвески жесткими кронштейнами 10 (рис. 5.2). Картер 5 рулевого механизма отлит из алюминиевого сплава. В картере установлена косозубая ведущая шестерня (вал-шестерня), находящаяся в зацеплении с рейкой. На рейке нарезаны косые зубья.

Рис. 5.2. Рулевой механизм: 1 — наружный наконечник рулевой тяги; 2 — шестигранник тяги; 3 — чехол тяги; 4 — вал-шестерня рулевого механизма; 5 — картер рулевого механизма; 6 — шарнир наружного наконечника тяги; 7 — контргайка наконечника тяги; 8 — малый хомут чехла тяги; 9 — большой хомут чехла тяги; 10 — кронштейн крепления механизма 11 — резьбовой упор рейки

Рулевой привод включает в себя две составные рулевые тяги и поворотные рычаги на кулаках передней подвески.

Рулевые тяги прикреплены к рейке рулевого механизма и к поворотным кулакам передней подвески шаровыми шарнирами. От проворачивания в наконечниках 1 (см. рис. 5.2) рулевые тяги зафиксированы контргайками 7. Вращением рулевой тяги во внутреннем шаровом шарнире относительно наружного наконечника 1 регулируют схождение управляемых колес.

Шаровой шарнир 6 наружного наконечника для защиты от грязи закрыт резиновым защитным чехлом (пыльником). Наружный наконечник образует с шарниром неразборную конструкцию, поэтому при выходе шарнира из строя следует заменить наконечник.

Рулевое колесо с подушкой безопасности водителя. В центральной накладке рулевого колеса установлены клавиши включения звукового сигнала, в вариантном исполнении на левой спице рулевого колеса расположены переключатели управления круиз-контролем, а на правой — мультимедийной системой.

Калибровка датчика угла поворота руля веста Pyren (Ошибка C0051)

Пост для тех кто поставил мультируль и словил ошибки АБС и ЕСП, либо для тех кто готовится к его установке.
Инструкция Калибровка датчика угла поворота руля без Сканматик2, она же Ошибка С0051 (C0051)-самый нижний видео ролик.
Для любителей почитать мои мемуары-есть маленькая предыстория:
В общем собрал я себе полный комплект, необходимый для установки мультируля, за смешной прайс:

Собрался с мыслями, выбил гараж свободный и поехал все это дело устанавливать.
надо сказать, что улитка у меня не стандартная — 845002007. И дабы не быть Львом Николаевичем Толстым, скажу кратко-нормальная она, есть все, кроме обогрева.

Историю по установке можете посмотреть тут:

После установки новой улитки я словил ошибки ABS и ESP (Ошибка C0051):

Машину тянуло вправо на малых скоростях-руль сам туда поворачивал. Да-да, я сам офигел с такого шоу-«Как доехать до дома и не намотаться на столб». В общем уехал домой на аварийке, правда стоит упомянуть, что машину тянуло вправо если скорость ниже 40 и если руль держать как перышко (от слова совсем не держать). Но шанс, что при торможении, особенно экстренном -руль может повернуть и мы улетим-оставался…Поэтому тише воды ехал.
Начал гуглить как самому сбросить ошибку C0051 иии сканматик2, неси бабло, а по Pyren никто не расписал.
Поэтому решил сделать инструкцию как самому откалибровать датчик угла положения колес без Сканматик2, без офицалов, бесплатно и без смс 🙂

Да снова видео-проще показать, чем делать 1000 фоток и описание. Сорян-за посты мне не платят, спонсоров нет и так далее-кароч видео строго по делу без всяких реклам.

И в самом конце смакуем нюансы:
при установке новой улитки и получении ошибок АБС и ЕСП, ОпенДиаг выдавал интересную цифру по датчику угла:

Я думаю понятно, что это не нормальное значение. После калибровки, сразу, до совершения поездки, когда еще ошибки горели на панели-ОпенДиагом угол сразу стал в ноль! То есть Пирен, кидает команду блоку АБС-сейчас колеса в нуле, все! Блок запоминает что сейчас ноль, но ждет подтверждения от датчиков АБС-поэтому совершаем поездку. АБС шлет сигнал, блок самопроверяется — понимает, что ноль был верным и гасит ошибки на панели. Как то так!

Как работает парктроник на Весте

При включенном зажигании, передаче заднего хода активируется система безопасной парковки Весты. Об этом свидетельствует короткий звуковой сигнал высокой тональности.

Активные датчики подают ультразвуковые сигналы, которые начинают возвращаться обратно с расстояния 100 м, отталкиваясь от преграды. Блок управления этой системы обрабатывает полученные с датчиков данные, преобразует их в сигнал или изображение в салоне Весты.

«Родной» парктроник Лада Веста информирует о приближении к препятствию прерывистым высоким сигналом увеличивающийся частоты. С расстояния 40 см до объекта звук становится непрерывным.

Блок сигнализации выдает сообщения не только при движении задним ходом, но и в стационарном положении Весты. Звуком, кроме расстояния до препятствия, также обозначается неисправность системы безопасной парковки. Парктроник отключается сразу при выключении задней передачи или зажигания автомобиля.

Через Pyren

1. Установить автомобиль на плоскую, горизонтальную поверхность.
2. Установить колеса прямо, давление в шинах должно быть в норме, педаль тормоза опущена.
3. Автомобиль без нагрузки, с одним водителем.
4. Вставить ELM327 адаптер в разъем OBDII.
5. Включить зажигание.
6. Установить первую передачу и снять с ручного тормоза.
7. Запустить на смартфоне SL4A.
8. Выбираем _pyren_launcher.ry
9. При первом запуске программы выставить настройки (как на фото) и нажать Scan, затем OBDII (шрифт можно увеличить клавишей увеличения громкости).
10. На второй странице выбрать модель 35 — Logan II, Sandero II (это для Lada Vesta и XRAY). Ждем когда просканирует электронные блоки.

1. Выбираем блок АБС (№1)
2. Выбираем VIN Programing (№7)
3. Выбираем VP003 (№3)
4. Ввести слово «Yes»
5. Выключить зажигание
6. Включить зажигание и запустить двигатель
7. Повернуть рулевое колесо влево до упора, а затем вправо до упора.
8. Совершить поездку на скорости от 40-60 км/ч.
9. Убедится в отсутствии ошибок.

Инструкция по калибровке датчика угла поворота колес также показана на видео:

А вы сталкивались с ошибкой C0051? Как удалось справиться с проблемой?

Напомним, ранее мы рассказывали про базу настроек ЭБУ Lada Vesta.

Источник

Веста и настройка ЭУР и ESP

ЭУР NSK типа как у Кашкая, настраивает производитель.

Но мне одно непонятно. А почему модель тестируют где угодно — в Испании, Германии. но не в России?
эксплуатировать то авто будут у нас преимущественно, по нашим дорогам и направлениям.

В Испании вазовцы «высадились» на три недели. И если работа с амортизаторами уже завершена, то в процесс настройки электроусилителя руля и ESP мы вклинились на самом жарком этапе.

— Знакомьтесь: это наш французский коллега Тьерри Лемаркан, но, вообще-то, он не очень рад, что ему нужно отвлекаться на журналистов.

Тьерри — сотрудник европейского офиса японской компании NSK, которая поставляет АвтоВАЗу электроусилители для Весты. Вернее, так: NSK поставляет их альянсу Renault-Nissan, а теперь — в том числе и АвтоВАЗу.

Усилитель Весте достался современный (в этой модификации его пока устанавливают только на кроссоверы Renault Kadjar и Nissan Qashqai), хотя и не самый сложный. Электромоторчик смонтирован на рулевой колонке и вращает вал через редуктор с червячной передачей — так же, как, например, корейский усилитель Mando на нынешних Ладах. Поэтому вся разница — в настройках. А это и есть забота Тьерри.

А вечером нас ждал еще один сюрприз: вторая Веста, работавшая на Идиаде по программе доводки системы стабилизации. И «аппликатором», которого немцы прислали из Штутгарта, оказался бывший «матишник» Марк Левитин — он помогал внедрять ESP еще и на Калинах.

— Хотите, — говорит, — покажу, как мы настроили «мокрый хендлинг»?

В шутке, как водится, оказалась лишь доля шутки. В полтысячи евро обходится часовая аренда идиадовской трассы «мокрой» управляемости (wet handling circuit). И неважно, выехал ты за этот час один раз лишь на пять минут или носился без отдыха. Впрочем, если выезд совмещен с рабочей необходимостью.

Пара кругов пассажиром на скорости «под сотню» по залитому водой асфальтовому извилистому треку — и стало понятно, что здесь-то Веста точно вштыривает! И рулит. Во всяком случае, в руках Мохнаткина. Газ он, кажется, не отпускал вовсе, а в повороты скользящую машину заправляла исключительно ESP, причем по ощущениям — не придушивая, не обламывая машину. Породистая настройка. Хотя впереди еще «снежный хендлинг»: в начале марта одна из Вест переместилась на испытания уже в Швецию, на полигон фирмы Bosch в Арьеплуге.

Самостоятельно снимаем руль на Лада Веста и Икс Рей

Порой владельцам Вест и Икс Реев приходится снимать баранку. Причины для этого могут быть разные – перетяжка кожей, доработка подрулевого переключателя поворотов и т. д. В целом, алгоритм работ достаточно прост, а потому самостоятельно снять руль на Лада Веста или Икс Рей вполне реально.

Демонтаж

Сперва нужно вынуть ключ из замка зажигания и сбросить минусовую клемму с АКБ автомобиля, подождать пару минут, чтобы полностью разрядился конденсатор активатора, и только потом приступать к работе. Снимать руль нужно вдвоем.

Подушка

В первую очередь, необходимо вставить 2 стержня, диаметром около 5 мм, в отверстия, что располагаются сбоку от баранки. Для этого можно использовать спицы, толстую проволоку, гвозди или тонкие отвертки. Вставив их в отверстия, нужно сжать пружины, удерживающие подушку, в результате чего весь модуль немного приподнимется. Когда это произойдет, помощник должен будет снять модуль.

Наглядно процесс продемонстрирован на видео.

Для работы будут необходимы следующие инструменты:

1. Вороток;
2. Удлинитель;
3. Бита Torx Т50;
4. Двухрычажный съемник.

Чтобы снять руль на Лада Веста и Икс Рей, нужно сперва поставить передние колеса в положение «прямо». Само рулевое колесо зафиксировано болтом, что находится в центре. Когда он выкручен, руль нужно аккуратно потянуть на себя, при этом через центральное отверстие будут выходить провода клаксона и подушки безопасности – их штекера нужно разъединить.

Кроме того, может быть колодка для мультируля (если таковой предусмотрен комплектацией), которую также нужно разъединить.

Далее необходимо вынуть транспортировочный предохранитель непосредственно из кармана баранки и вставить его во вращающийся механизм.

Установка

В том случае, когда не имеется транспортировочного предохранителя, нужно проинспектировать положение контактного диска механизма вращающегося блока подрулевых переключателей. Он должен находиться в среднем положении. Если это не так, его нужно выставить, для чего шлицы на рулевом валу и ступице баранки совмещаются. Также требуется совместить пазы и выступы на руле.

ВАЖНО! Иногда после снятия и установки руля на Vesta и X-Ray, загорается ошибка ESP, в результате чего приходится осуществлять калибровку датчика угла поворота руля.

После происходит установка руля Лада Веста или Икс Рей. Она осуществляется в обратной последовательности.

Инструкция по эксплуатации

СПБ автоматически активируется, если:

1. Включено зажигание;
2. Включена задняя передача;
3. Любая передача переднего хода (восьмиканальная СБП).

При активации СБП раздается короткий звуковой сигнал высокого тона.

Если препятствие находится в зоне обнаружения, СБП информирует водителя о наличии препятствия прерывистым или непрерывным звуковым сигналом, в зависимости от расстояния до препятствия, автомобиль при этом может двигаться или стоять: при приближении автомобиля к препятствию, начиная с расстояния примерно 150 см, включается прерывистый сигнал, частота которого увеличивается при сближении с препятствием и который становится непрерывным при расстоянии между бампером и препятствием примерно 30 см. Информирование о наличии препятствия также осуществляется с помощью визуализации на экране мультимедийной системы.

СБП автоматически выключается после выключения передачи заднего хода (четырехканальная СБП) или при достижении автомобилем определенной скорости.

СБП можно принудительно отключить нажатием на кнопку слева от руля:

• Короткое нажатие – игнорирование текущего препятствия;
• Длинное нажатие – отключение СБП (СБП останется выключенной либо до следующего длительного нажатия на
  кнопку, либо до следующего включения зажигания).

Восьмиканальная СБП работает в двух режимах:

• «Режим парковки». В данном режиме детектируются препятствия как сзади, так и спереди автомобиля. Зона обнаружения препятствий начинается примерно со 150 см. Данный режим активен после включения зажигания и до момента, пока скорость автомобиля не превышает 12 км/ч;
• «Режим маневрирования». В данном режиме детектируются препятствия только спереди автомобиля. Зона обнаружения препятствий начинается примерно с 70 см. Данный режим активен, когда автомобиль превышает скорость 12 км/ч, с последующим снижением скорости менее 10 км/ч.

Парктроник на автомобиле Лада Веста

Лада Веста, начиная с комплектации Comfort, оснащается датчиками безопасной парковки (он же парктроник), которые расположены на заднем бампере. Всего на автомобиль устанавливаются четыре датчика, которые способны в полной мере оповестить водителя о приближении к препятствию.

Возможные неисправности рулевой рейки на Весте и их устранение

Подтяжка рулевой рейки на «Ладе Весте» осуществляется специальным восьмигранным ключом. Для удобства работы машину помещают на подъемник. Устанавливают инструмент и начинают затягивать гайку.

Рулевая рейка – механизм, при помощи которого передним колесам задается направление движения. От исправного состояния этого силового узла зависит управляемость автомобиля.

Неисправности

Признаки поломки механизма рулевой рейки и сочлененных деталей водитель может выявить самостоятельно при эксплуатации автомобиля.

Появляются биения, стуки, гул, другие посторонние звуки и ощущения при управлении. Машина неуверенно держит себя на дороге, ее ведет в одну из сторон.

При проезде неровностей дорожного покрытия, стук в рулевой рейке может появиться даже на новом автомобиле, только что купленном в салоне. Причина – слабая затяжка фиксирующей гайки, которая прижимает втулку скольжения. Устранение неисправности – регулировка с помощью специального восьмигранного ключа.

Внутренний стук свидетельствует о неисправностях в механизме самой рулевой рейки. Если у автомобиля небольшой пробег, посторонние шумы могут свидетельствовать о заводском дефекте. Нужно пройти диагностику ходовой части, при необходимости произвести ремонт или замену устройства.

Люфт рулевого колеса

При неисправностях в рулевой рейке увеличивается свободный ход руля автомобиля.

При люфте руля выше нормы нужно обратиться в автосервис

Люфт в обе стороны не должен быть более, чем 20 мм. В случае превышения нормы рекомендуется обратиться в автосервис для поиска причины и устранения проблемы.

Хруст при вращении руля

При управлении автомобилем во время вращения руля может слышаться характерный хруст. Этот звук может свидетельствовать о неисправностях ШРУС (шарнира равных угловых скоростей), тяги или механизма рулевой рейки. Специалист может определить, в каком именно элементе проблема, по локализации хруста. В любом случае лучше проверить все указанные узлы.

Причины выхода из строя

Рулевая рейка непосредственно связана с управлением колесами автомобиля. На ее состояние влияет неаккуратное преодоление неровностей и препятствий на дорожном покрытии. Слишком быстрый переезд ям, трамвайных путей, резкий заезд на бордюры – причины поломок механизма.

Влияют на состояние этого узла резкие ускорения и торможения при выкрученных до упора колесах. В эти моменты нагрузка на тяги и наконечники значительно увеличивается.

Демонтаж и установка механизма

Для снятия рулевой рейки Lada Vesta необходимо демонтировать узлы, непосредственно сопряженные с этим механизмом. Автомобиль устанавливается на подъемник. Работы по демонтажу и замене запчасти производятся в следующем порядке:

1. У рулевых тяг нужно снять внешние наконечники.
2. Рулевой механизм со стабилизаторами демонтировать вместе с подрамником.
3. Убрать защитный кожух, крепящийся на 5 болтах.
4. Снять механизм с подрамника.

Установка узла управления производится в обратном порядке. После выполненных работ по монтажу рулевой рейки необходимо выполнить регулировку развала-схождения.

Самостоятельная регулировка

Подтянуть рулевую рейку на «Весте» можно самостоятельно, если есть навык и опыт производства этой работы. Механизм расположен на подрамнике подвески и зафиксирован двумя болтами. Кожух защищает рейку от механических повреждений и загрязнений. Причиной появления посторонних стуков в механизме может быть расслабление гайки, поджимающей втулку скольжения. Плотность ее фиксации необходимо отрегулировать.

Подтяжка рулевой рейки на «Ладе Весте» осуществляется специальным восьмигранным ключом. Для удобства работы машину помещают на подъемник. Устанавливают инструмент и начинают затягивать гайку. Элемент плотно фиксируется, для этого хватает поворота на 40 градусов.

Самостоятельный ремонт

Цена рулевой рейки на «Весту» в комплекте с тягами и наконечниками превышает 14 тысяч рублей, это дорогой узел управления автомобиля. При незначительных дефектах и неисправностях механизм можно отремонтировать самостоятельно. Диагностика и осмотр узла после демонтажа выявят детали, пришедшие в негодность, и возможность их замены.

В продаже есть ремонтные комплекты для этого механизма «Весты». В состав набора входят втулки, уплотнительные кольца, подшипники. Отдельно приобретаются пыльники. Механизм снимают с подрамника, демонтируют наконечники, тяги. Производят осмотр и вышедшие из строя части заменяют.

В интернете на сайтах, посвященных ремонту автомобилей, можно найти фото- и видеоматериалы, которые помогут при ремонте рулевой рейки «Лада Веста» своими руками. После окончания работы необходимо заново отрегулировать угол схождения колес.

Рулевые наконечники

С помощью рулевых наконечников в «Лада Веста» осуществляется поворот колес. Деталь состоит из рычага, крепящегося к рейке через рулевую тягу, и шарнира, защищенного пыльником и соединенного с поворотным кулаком. Передаточный узел имеет смазку, снижающую трение элементов.

До 2017 года наконечники и тяги входили в комплект рулевой рейки «Весты» и отдельно не продавались. Владельцам этих автомобилей, которым требовалось заменить изношенную деталь, приходилось покупать по высокой цене узел в сборе. Чтобы сэкономить, ставились нештатные аналоги.

Стоимость одного элемента, правого или левого, не превышает 800 рублей. Ремонт не имеет положительного эффекта, поэтому рекомендуется замена наконечника.

Источник фото: https://stinger-shop.ru/catalog/elementy-podveski-vesta-vesta-/nakonechnik-rulevoy-tyagi-pravyy-vesta-forward/

Работы производятся на подъемнике, не требуют повышенной квалификации мастера и не занимают много времени.

Рулевые тяги

Тяги крепятся непосредственно к рейке рулевого механизма. Место соединения, чтобы избежать попадания грязи и пыли, защищается пыльником. Чехол фиксируется хомутом. На конец элемента, на резьбу, с помощью контргайки крепится наконечник, соединенный с поворотным кулаком.

При неисправности самого элемента или сочлененных деталей водитель чувствует посторонний шум или стук в районе узла. Управление при повороте колес может быть затруднено. Для предотвращения аварийной ситуации необходимо своевременно произвести ремонт или замену рулевой тяги «Весты».

При разрыве пыльника, который стоит в месте соединения с рейкой, в крепления тяг проникает грязь. Необходимо снять элемент и произвести очистку. В случае механической деформации целесообразно произвести замену детали. Стоимость запчасти не превышает 1000 рублей. Работа не занимает много времени.

От исправности системы рулевого управления, состоящего из рейки, тяг и наконечников, соединенных с кулаком, зависит безопасность водителя и других участников дорожного движения. В случае появления посторонних шумов, затруднения поворота руля и других признаков неисправности рекомендуется пройти диагностику ходовой части автомобиля.

Назначение

Предназначена для предупреждения водителя о приближении к препятствию при движении задним или передним ходом.

Система безопасной парковки обнаруживает препятствия при помощи ультразвуковых датчиков, работающих по принципу эхолокации. Предупреждение водителя о приближении к препятствию и информирование о расстоянии до препятствия осуществляется аудиовизуальными способами.

Калибровка датчика угла поворота руля веста Pyren (Ошибка C0051)

Пост для тех кто поставил мультируль и словил ошибки АБС и ЕСП, либо для тех кто готовится к его установке.
Инструкция Калибровка датчика угла поворота руля без Сканматик2, она же Ошибка С0051 (C0051)-самый нижний видео ролик.
Для любителей почитать мои мемуары-есть маленькая предыстория:
В общем собрал я себе полный комплект, необходимый для установки мультируля, за смешной прайс:

Собрался с мыслями, выбил гараж свободный и поехал все это дело устанавливать.
надо сказать, что улитка у меня не стандартная — 845002007. И дабы не быть Львом Николаевичем Толстым, скажу кратко-нормальная она, есть все, кроме обогрева.

Историю по установке можете посмотреть тут:

После установки новой улитки я словил ошибки ABS и ESP (Ошибка C0051):

Машину тянуло вправо на малых скоростях-руль сам туда поворачивал. Да-да, я сам офигел с такого шоу-«Как доехать до дома и не намотаться на столб». В общем уехал домой на аварийке, правда стоит упомянуть, что машину тянуло вправо если скорость ниже 40 и если руль держать как перышко (от слова совсем не держать). Но шанс, что при торможении, особенно экстренном -руль может повернуть и мы улетим-оставался…Поэтому тише воды ехал.
Начал гуглить как самому сбросить ошибку C0051 иии сканматик2, неси бабло, а по Pyren никто не расписал.
Поэтому решил сделать инструкцию как самому откалибровать датчик угла положения колес без Сканматик2, без офицалов, бесплатно и без смс 🙂

Да снова видео-проще показать, чем делать 1000 фоток и описание. Сорян-за посты мне не платят, спонсоров нет и так далее-кароч видео строго по делу без всяких реклам.

И в самом конце смакуем нюансы:
при установке новой улитки и получении ошибок АБС и ЕСП, ОпенДиаг выдавал интересную цифру по датчику угла:

Я думаю понятно, что это не нормальное значение. После калибровки, сразу, до совершения поездки, когда еще ошибки горели на панели-ОпенДиагом угол сразу стал в ноль! То есть Пирен, кидает команду блоку АБС-сейчас колеса в нуле, все! Блок запоминает что сейчас ноль, но ждет подтверждения от датчиков АБС-поэтому совершаем поездку. АБС шлет сигнал, блок самопроверяется — понимает, что ноль был верным и гасит ошибки на панели. Как то так!
