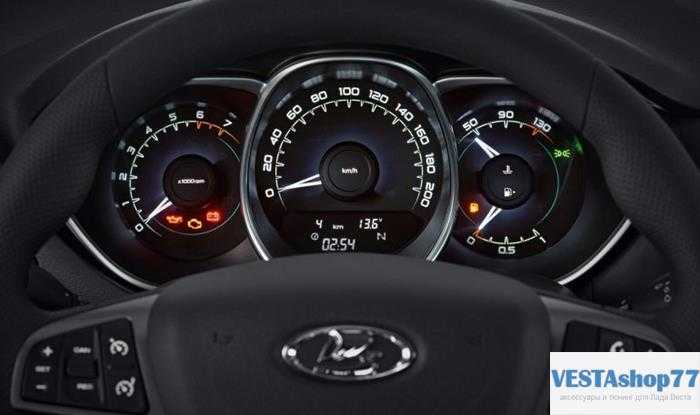

Описание панели приборов Лада Веста

Комбинация приборов Lada Vesta существенно отличается от тех, что использовались на прошлых автомобилях Лада. Поэтому описание приборной панели Весты представленное ниже поможет быстро разобраться в показаниях приборов и индикаторов.

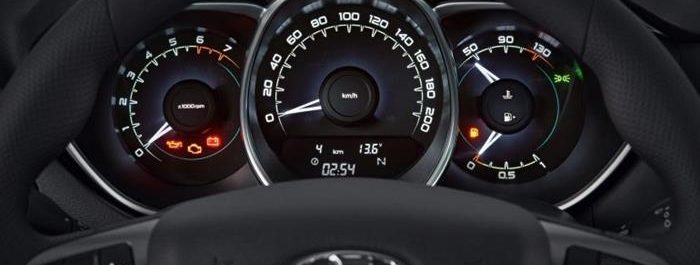

Схема приборной панели Lada Vesta

Дисплей и указатели

Показания жидкокристаллического индикатора:

Были ли у вас проблемы или вопросы по комбинации приборов Lada Vesta? Удобно ли располагаются все показания и индикаторы? Напомним, другие инструкции по эксплуатации автомобиля Lada Vesta можно найти в этом разделе.

Записей не найдено.

Кратко о чем эта статья: Описание панели приборов Лада Веста

Руководство по эксплуатации Лады Весты – Климатическая система «Комфорт» (с кондиционером, с ручным управлением) на Весте

Регулирование скорости воздушного потока

Регулирование скорости воздушного потока (скорости вентилятора салона) аналогично комплектации «Классик».

Регулирование температуры воздуха в салоне

Регулирование температуры воздуха в салоне аналогично комплектации «Классик».

Для охлаждения поступающего воздуха ниже температуры наружного воздуха, включите кондиционер (кнопка 18 ).

Минимальная температура подаваемого воздуха зависит от температуры наружного воздуха, интенсивности солнечного излучения, скорости вентилятора салона, включения кондиционера, включения рециркуляции, режима движения и некоторых других факторов.

Включение кондиционера

Для включения кондиционера нажмите кнопку 18, загорится световой индикатор. В салон будет поступать охлаждённый воздух, при этом снижается влажность воздуха.

При пользовании кондиционером версии «Комфорт» в условиях повышенной влажности воздуха и наружной температуры от минус 3°С до плюс 5°С включать вентилятор кондиционера рекомендуется минимум на 3-ю скорость во избежание обмерзания охладителя.

ВНИМАНИЕ!

Кондиционер включится только при работающем двигателе, включенном на любую скорость вентиляторе салона и при температуре наружного воздуха не ниже 5°С.

При работе кондиционера возможно появление капель воды под днищем автомобиля – это выводится сконденсированная из воздуха влага.

При нажатой кнопке хотя бы одно из сопел 5 и 6 должно быть открыто, иначе испаритель кондиционера может обледенеть и перекрыть подачу воздуха в салон.

Не направляйте охлаждённый воздух на ветровое стекло при высокой влажности наружного воздуха! Это может привести к запотеванию или обмерзанию стекла и ухудшению обзора.

Не рекомендуется направлять поток охлаждённого воздуха на лицо и открытые участки тела – это может привести к переохлаждению и заболеванию.

При работе кондиционера увеличивается удельный расход топлива, т.к. для привода компрессора требуется дополнительная мощность от двигателя.

Движение по гористой местности или в тяжёлых дорожных условиях с прицепом может привести к выключениям компрессора кондиционера для исключения перегрева двигателя. При этом поступающий в салон воздух охлаждаться не будет.

Для выключения кондиционера повторно нажмите кнопку 18, световой индикатор погаснет.

Включение рециркуляции воздуха

Для включения рециркуляции воздуха нажмите на кнопку 19, при этом на кнопке загорится световой индикатор. При включении режима рециркуляции перекрывается подача наружного воздуха, воздух в климатическую систему забирается из салона (рециркулирует в салоне).

Режим рециркуляции может быть использован для исключения попадания в салон дыма, выхлопных газов и загрязнённого воздуха, при проезде тоннеля или при движении в дорожной «пробке». Для ускорения прогрева или охлаждения салона после стоянки автомобиля можно включать режим рециркуляции на непродолжительное время, после достижения комфортной температуры или при запотевании стёкол необходимо включить подачу приточного воздуха.

Длительное использование режима рециркуляции может привести к возникновению у водителя дремоты или сонливости и к потере управления. Используйте режим рециркуляции только при необходимости. Рекомендуется преимущественно использовать режим приточного воздуха.

Нельзя спать в автомобиле при включенном режиме рециркуляции. Это может привести к причинению серьёзного вреда здоровью или гибели людей в результате снижения содержания кислорода в воздухе салона автомобиля.

Длительное использование режима рециркуляции при неработающем кондиционере может привести к повышению влажности воздуха в салоне, что может вызвать запотевание или обмерзание остекления и ухудшение обзора.

Для выключения режима рециркуляции повторно нажмите на кнопку 19, световой индикатор погаснет. В салон будет подаваться приточный (наружный) воздух.

Электрообогрев заднего стекла и наружных зеркал заднего вида

Для включения электрообогрева заднего стекла и наружных зеркал заднего вида, а также электрообогрева ветрового стекла (в вариантном исполнении), нажмите кнопку 15, загорится световой индикатор. Эта функция устраняет и предотвращает обледенение, обмерзание и запотевание заднего стекла и наружных зеркал заднего вида, а также ветрового стекла (если автомобиль оборудован таким стеклом).

Рекомендации по выбору режима работы климатической системы

В тёплое время года рекомендуется направлять воздух в регулируемые сопла 5 и 6 на панели приборов для лучшей вентиляции и охлаждения салона. После стоянки автомобиля под солнцем для эффективного удаления избытков тепла из салона установите максимальную скорость воздушного потока. Нажмите кнопку , установите комфортное направление потока воздуха из сопел с помощью рукояток регулировки 4. Включите рециркуляцию воздуха (кнопка 19) и кондиционер (кнопка 18 ). Установите минимальную температуру поступающего воздуха, при необходимости отрегулируйте температуру. После достижения комфортной температуры в салоне установите комфортную температуру (рукоятка 9) и скорость воздушного потока (рукоятка 17), включите подачу приточного воздуха.

Для устранения запотевания стёкол, например в сырую погоду, необходимо направлять тёплый воздух на стёкла автомобиля. Нажмите кнопку или . Установите среднюю или максимальную скорость воздушного потока для эффективного обдува стёкол автомобиля. Для осушки подаваемого воздуха включите кондиционер (кнопка 18 ). Установите максимальную температуру подаваемого воздуха, при необходимости отрегулируйте температуру воздуха. Подаваемый на стёкла воздух должен быть теплее наружного воздуха. Для обогрева заднего стекла нажмите кнопку 9.

Для быстрой очистки ветрового стекла и стёкол передних дверей от снега и льда установите максимальную температуру подаваемого воздуха и нажмите кнопку . Установите среднюю скорость воздушного потока (если двигатель ещё не прогрет), после прогрева двигателя до температуры 50°С по указателю на комбинации приборов включите максимальную скорость воздушного потока.

Полностью удалите снег и лёд с капота и с решётки воздухозаборника, расположенной перед ветровым стеклом, для повышения эффективности отопителя, а также уменьшения вероятности запотевания внутренней стороны стёкол.

Для быстрого прогрева салона в холодное время года установите максимальную температуру подаваемого воздуха и нажмите кнопку . Установите среднюю скорость воздушного потока (если двигатель ещё не прогрет), после прогрева двигателя до температуры 50°С по указателю на комбинации приборов включите максимальную скорость воздушного потока. После полного прогрева салона автомобиля установите комфортную температуру и скорость воздушного потока, выберите направление потоков воздуха или , нажав соответствующую кнопку.

Back to top button

• 17-03-2020
• 11 600



Выпуск Lada Vesta начался с сентября 2015 года. На протяжении всего времени комплектации автомобилей менялись. Появлялись не только новые силовые агрегаты, но и комбинации приборов. Всего насчитывается около 7 разных видов штатных панелей приборов. Каталожные номера этих щитков с фото представлены далее.

Информацию собрал сайт auto56.pro

Артикул	ПО	Применимость	Внешний вид	Примечание
8450007022	026 028 035 036	Седан, SW (-2017)		CAN, Immo, Cruise
8450030825	019 022 027	Седан, SW (2017-)		CAN, Immo, Cruise
8450032207	126	Cross, SW Cross (02.2018-01.2019)		CAN, Immo, Cruise
8450032556	226	Sport (02.2018-04.2019)		CAN, Immo, Cruise
8450032268	301	Седан, SW (01.2019-)		CAN, Immo, Cruise
8450032283	401	Sport (04.2019-)		CAN, Immo, Cruise
8450032284	501	Cross, SW Cross (01.2019-)		CAN, Immo, Cruise
8450033767	604	(2020-)		CAN, Cruise, Service indicator

Есть что дополнить? Пишите в комментариях и мы внесем изменения в таблицу!

Читайте также:

• Самый простой способ сделать реальное отображение температуры двигателя на Lada Vesta
• Как прошить комбинацию приборов Lada Vesta
• Распиновка комбинации приборов Lada Vesta

Ключевые слова: панель приборов лада веста

Поделиться в социальных сетях:

Описание штатного бортового компьютера Лада Веста

В комбинации приборов Весты есть встроенный маршрутный компьютер (МК), который имеет ряд полезных функций, которых нет в бортовых компьютерах (БК) многих автомобилей (в том числе и у конкурентов). Например, можно узнать напряжение бортовой сети или ограничитель скорости. Ознакомьтесь с инструкцией по пользованию БК.

Функции БК Lada Vesta

1. Счетчик общего пробега
2. Счетчик пробега за поездку
3. Время
4. Время в пути
5. Средняя скорость
6. Подсказка переключения передач
7. Напряжение бортовой сети
8. Текущий расход топлива
9. Средний расход топлива
10. Расход топлива за поезду
11. Запас хода
12. Работа АМТ и номера включения передачи
13. Температура окружающего воздуха
14. Индикация ограничения скорости
15. Индикация скорости круиз-контроля
16. Вкл/выкл звуковой подсказки переключения передач

Алгоритм управления бортовым компьютером

1. Выбор функций бортового компьютера (осуществляется при помощи клавиш на правом подрулевом переключателе).

2. Выбор счетчиков пробега и переключение часы – температура.

3. Вход в режим установки параметра, выбор параметра.

3.1. Установка времени.

При выходе из режима установки времени счетчик секунд обнуляется (сбрасывается без округления). Если нет нажатий кнопок в течение 60 секунд, выход из режима установки времени автоматически.

4. Режим индикации параметров функций «Круиз-контроль» или «Ограничитель скорости».

В режиме индикации параметров функций «Круиз-контроль» или «Ограничитель скорости» возможно переключение индицируемой функции бортового компьютера (пункт 1) и счетчиков общего и суточного пробега (пункт 2), индикация температуры наружного воздуха и времени недоступна, режимы установки параметров (пункт 3) недоступны.

Общие примечания:

• «коротко» – нажатие менее 1,5 секунд, срабатывание по отпусканию.
• «длительно» – нажатие более 1,5 секунд, срабатывание по времени.
• желтый цвет – сегмент мигает (меандр, 1 Гц).
• при сбросе параметров маршрута (п. 3(г)) происходит обнуление следующих параметров: средний расход топлива, израсходованное топливо, время в пути, средняя скорость.

Настройки БК также показаны на видео:

Чтобы поменять звук работы поворотников нужно зайти в секретное меню (на комбинации приборов н/о не работает). Для этого зажимаем две кнопки БК одновременно. Более детальная инструкция на видео:

Устраивают ли вас функции бортового компьютера Lada Vesta? Напомним, другие инструкции по эксплуатации этого автомобиля можно найти в этом разделе.

Записей не найдено.

<!–

–>

Кратко о чем эта статья: Описание штатного бортового компьютера Лада Веста

Есть что добавить?
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий.
Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для размещения в Копилке знаний — пожалуйста, сообщите нам об этом на е-мейл dustershop77@yandex.ru.

Back to top button

Климатическая система предназначена:
• для создания в салоне автомобиля микроклиматических условий, комфортных для водителя и пассажиров за счет обмена, циркуляции, нагрева и охлаждения воздуха;
• для удаления и предотвращения образования льда, инея и конденсата на внутренней и внешней поверхностях остекления салона – за счет обдува и обогрева стёкол.

Перед началом эксплуатации определите, какой климатической системой оборудован Ваш автомобиль, и изучите соответствующие разделы настоящего руководства.

Управление системой вентиляции, отопления и кондиционирования воздуха салона (все версии)

Большинство элементов и органов управления климатической системы функционируют при включенном зажигании, но некоторые только при рабошющем двигателе. При каждом запуске двигателя климатическая система находится в том же режиме работы, который функционировал до выключения двигателя. На рисунке 3 показаны органы управления и элементы, общие для всех версий климатической системы.
На рисунках 4,5, 6 показаны панели управления климатической системой различных версий.

Рис. 3. Органы управления системой вентиляции и отопления салона

При выборе одного из основных режимов (обогрев стёкол, в ноги или вентиляция) активируется световой индикатор соответствующего кнопочного переключателя.

При выборе одного из промежуточных режимов активируются световые индикаторы двух кнопочных переключателей соответственно в том или ином сочетании.

Информационное табло 10 информирует водителя о значении задаваемой им температуры в салоне (левая зона) и управлении скоростью вентилятора в ручном режиме (правая зона).

Внимание!
При движении автомобиля всегда должен быть включен вентилятор отопителя/кондиционера, как минимум на 2-ю скорость, для создания в салоне избыточного давления с целью исключения попадания пыли и грязи через неплотности кузова, а также во избежание запотевания стёкол.

Предупреждение
При мойке автомобиля вентилятор должен быть выключен.

ОБЩИЕ РЕКОМЕНДАЦИИ ПО РУЧНОМУ УПРАВЛЕНИЮ КЛИМАТИЧЕСКОЙ СИСТЕМОЙ (ВСЕ ВЕРСИИ)

Ручное управление интенсивностью воздушного потока

Регулирование интенсивности воздушного потока осуществляется поворотом рукоятки 17. Для увеличения интенсивности потока поворачивайте рукоятку по часовой стрелке, для уменьшения – против часовой стрелки, при этом информация о заданной скорости вращения вентилятора отображается на информационном табло 10 справа под символом в виде столбчатой диаграммы (от 0 до 8 столбиков). Вращение рукоятки 17 против часовой стрелки до момента, когда погаснут все столбики диаграммы, приводит к выключению вентилятора и прекращению подачи воздуха в салон.

Выключение вентилятора при закрытых опускных стеклах приводит к прекращению подачи свежего воздуха в салон. Через длительное время это может стать причиной возникновения у водителя сонливости и, как следствие, может привести к снижению внимания и потере управления автомобилем. Отсутствие подачи свежего воздуха также приводит к увеличению влажности воздуха в салоне и может вызывать запотевание или обмерзание остекления, что в свою очередь ухудшает обзор и может стать причиной аварийной ситуации.
При работающем двигателе и закрытых окнах рекомендуется всегда включать вентилятор как минимум на 2-ю скорость (два столбика диаграммы справа на табло 10) для подачи в салон свежего воздуха, предотвращения запотевания (обмерзания) остекления, а также для препятствия проникновению пыли в салон.

Всегда выключайте вентилятор климатической установки при мойке автомобиля для предотвращения попадания воды в климатическую установку и салон автомобиля.

В обычном режиме работы климатической системы в салон поступает свежий воздух из окружающей атмосферы. При включении режима рециркуляции воздух забирается из салона и вновь подается в салон без смешивания с наружным воздухом.
Для включения режима рециркуляции нажмите кнопку 19, при этом загорится световой индикатор кнопки, сигнализирующий о ручном включении режима. При горящем световом индикаторе для выключения режима повторно нажмите на кнопку 19, при этом световой индикатор кнопки погаснет.

• Использование режима рециркуляции при закрытых окнах приводит к прекращению подачи свежего воздуха в салон. Через длительное время это может стать причиной возникновения у водителя сонливости и, как следствие, привести к снижению внимания и потере управления автомобилем. Отсутствие подачи свежего воздуха также приводит к увеличению влажности воздуха в салоне и может вызвать запотевание или обмерзание остекления, что в свою очередь ухудшает обзор и может стать причиной аварийной ситуации. Рекомендуется выключать режим рециркуляции сразу, как только потребность в нем отпадает. Режим рециркуляции должен быть немедленно выключен при ощущении нехватки свежего воздуха или при запотевании (обмерзании) остекления.

• Не допускается использование режима рециркуляции при закрытых окнах в течение длительной стоянки во время сна, т.к. это может привести к причинению серьёзного вреда здоровью или гибели людей в результате увеличения концентрации углекислого газа в салоне автомобиля.

Рекомендации по ручной настройке климата в салоне в тёплое время года

В теплое время года направляйте воздух в регулируемые сопла вентиляции 5 и 6:
• для быстрого охлаждения салона установите максимальную интенсивность воздушного потока, минимальную температуру подаваемого воздуха, включите кондиционер и режим рециркуляции воздуха (при наличии), после достижения комфортной температуры в салоне уменьшите интенсивность воздушного потока, выключите режим рециркуляции и настройте температуру подаваемого в салон воздуха;
• для устранения запотевания внутренней поверхности стёкол направьте воздух на стекла, установите среднюю или максимальную интенсивность воздушного потока, включите кондиционер (при наличии), выключите режим рециркуляции воздуха и настройте температуру подаваемого в салон воздуха так, чтобы она была выше температуры наружного воздуха;
• для устранения запотевания наружной поверхности стёкол увеличьте температуру воздуха, подаваемого на стекла, используйте систему омыва и очистки, а также электрический обогрев стёкол.

Рекомендации по ручной настройке климата в салоне в холодное время года

Перед запуском двигателя и началом использования климатической системы мягкой щеткой удалите снег и лед с ветрового, боковых и заднего стекол и с наружных зеркал заднего вида. Не рекомендуется использовать жесткие скребки во избежание появления царапин на стеклах.
Для освобождения прохода воздуха и предотвращения запотевания и обмерзания стекол удалите снег, лед и посторонние предметы с капота и решетки воздухозаборника перед ветровым стеклом.

Для предотвращения запотевания и обмерзания остекления своевременно удаляйте снег и воду с ковровых покрытий и дополнительных ковриков на полу, содержите в чистоте внутренние поверхности стекол.

Используйте только сертифицированные дополнительные коврики пола в салоне, предназначенные для данного автомобиля, в противном случае коврики могут перекрыть подачу воздуха к ногам водителя или пассажиров.

Для сохранения эффективности климатической системы не перекрывайте полностью или частично сопла 1,2,5,6 подачи воздуха в салон посторонними предметами и не загромождайте пространство в зоне воздуховодов к ногам водителя и пассажиров.
Для сохранения эффективности климатической системы вовремя производите замену воздушного фильтра, установленного в модуле климатической системы. При эксплуатации автомобиля в сильно запыленных условиях рекомендуется производить замену фильтра ранее сроков, предусмотренных регламентом технического обслуживания автомобиля. Для замены фильтра рекомендуется обращаться к авторизованному дилеру LADA.

Следует с осторожностью использовать работающую климатическую систему при длительной стоянке при отсутствии или при неблагоприятном направлении ветра, а также при движении или стоянке автомобиля в закрытых помещениях (тоннелях), в том числе оборудованных системами вентиляции, так как это может привести к причинению серьезного вреда здоровью или гибели людей в результате засасывания выхлопных газов в салон.

При обнаружении неисправностей климатической системы следует обращаться к авторизованному дилеру LADA. Обслуживание и ремонт климатической системы должны выполняться только сертифицированным персоналом.

ОБОГРЕВ СTЁКОЛ И ЗЕРКАЛ

Электрообогрев заднего стекла и наружных зеркал заднего вида

Для включения электрообогрева заднего стекла и наружных зеркал заднего вида нажмите кнопку 15, загорится световой индикатор. Эта функция устраняет и предотвращает обледенение, обмерзание и запотевание заднего стекла и наружных зеркал заднего вида.

Чтобы выключить обогрев заднего стекла и наружных зеркал заднего вида нажмите кнопку 15, световой индикатор кнопки погаснет.

Время работы обогрева ветрового стекла в зависимости от температуры наружного воздуха:

Система отопления, кондиционирования и вентиляции представляет собой единый комплекс, обеспечивающий максимально комфортные условия в салоне автомобиля независимо от погодных условий и режима движения. Система включает в себя отопитель (повышает температуру воздуха при любых режимах работы системы), кондиционер (снижает температуру и влажность воздуха), воздухонагнетатель (с вентилятором), воздуховоды с фильтром (обеспечивают воздухообмен в салоне, очищает воздух от пыли), а также систему управления (управляет всеми элементами системы для получения заданных параметров комфорта).

На автомобиле установлен отопитель салона жидкостного типа. Нагрев воздуха, происходит за счет теплообмена в радиаторе отопителя.

Примечание
Система отопления начнет работать с максимальной эффективностью только после того, как охлаждающая жидкость в двигателе нагреется до температуры свыше 80 °C.

Рис. 9.1. Элементы системы отопления, кондиционирования и вентиляции, расположенные в салоне (вид со снятой панелью приборов): 1 – воздуховод левого бокового сопла панели приборов; 2 – корпус климатического блока; 3 – воздуховод подачи воздуха в зону ног водителя; 4 – воздуховод подачи воздуха в зону ног левого заднего пассажира; 5 – заслонка подачи воздуха в центральное сопло панели приборов; б – воздуховод обдува ветрового стекла; 7 – каркас панели приборов; 8 – воздуховод правого бокового сопла панели приборов; 9 – воздуховод подачи холодного воздуха в перчаточный ящик; 10 – воздуховод подачи воздуха в зону ног правого переднего пассажира; 11 – воздуховод подачи воздуха в зону ног правого заднего пассажира

Наружный воздух проходит в отопитель через короб воздухопритока (решетка для наглядности снята), расположенный между ветровым стеклом и капотом. Затем воздух через фильтр попадает в корпус климатического блока и в зависимости от положения заслонки регулятора температуры воздуха поступает или через радиатор отопителя, или минуя его сразу в воздуховоды панели приборов.

Радиатор отопителя помещен в пластиковый корпус климатического блока 2 (рис. 9.1.) установленный под центральной частью панели приборов (вид со снятой панелью приборов).

. и соединен с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке.

Тепловая эффективность системы отопления салона автомобилей Lada Vesta значительно выше по сравнению с предыдущими моделями автомобилей ВАЗ. Это достигнуто комплексным решением ряда технических вопросов.

1. Увеличен расход охлаждающей жидкости через радиатор отопителя: при закрытом термостате (малый контур) в радиатор направляется весь поток охлаждающей жидкости. Это стало возможным при последовательном подключении радиатора отопителя, в отличие от ранее принятого параллельного подключения.

2. Увеличена тепловая эффективность радиатора отопителя в результате изменения его конструкции:

– применена одноходовая схема протока охлаждающей жидкости вместо двухходовой: это снизило гидравлическое сопротивление и увеличило проток жидкости через радиатор отопителя;

– плоские алюминиевые трубки вместо цилиндрических имеют большую поверхность теплообмена;

– припаянные гофрированные пластины оребрения вместо напрессованных плоских пластин улучшили теплоотдачу.

4. Улучшены аэродинамические и расходно-напорные характеристики вентилятора и элементов системы отопления салона автомобиля (воздуховодов, дефлекторов и т. д).

Особенности устройства системы вентиляции и движения воздушных потоков отопителя

На автомобиле применена система вентиляции приточно-вытяжного типа. При опущенных стеклах боковых дверей наружный воздух поступает в салон через окна.

Если боковые стекла закрыты, воздух с улицы поступает в салон через короб воздухопритока 5 (рис. 9.5), расположенный между ветровым стеклом и капотом, меняет направление и отделяется от дождевой воды. Под коробом воздухопритока находится воздухонагнета-тель. Воздух из воздухонагнетателя подается вентилятором 9 в корпус 14 климатического блока и в зависимости от положения заслонки 13 регулятора температуры воздуха поступает или через радиатор 4 отопителя, или минуя его сразу в воздуховоды панели приборов. При этом количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.

Бесступенчатое перемещение заслонок 2, 3 и 13 осуществляется электрическими моторедукторами с обратной связью (вид со снятой палью приборов).

Вентилятор обеспечивает принудительную подачу наружного воздуха в салон.

Рис. 9.5. Схема движения воздушных потоков в системе вентиляции, отопления и кондиционирования воздуха: 1 – дефлекторы обдува ветрового стекла; 2 – заслонка распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов; 3 – заслонка распределения воздушных потоков к дефлекторам панели приборов и воздуховодам обогрева зоны ног водителя и пассажиров; 4 – радиатор отопителя; 5 – короб воздухопритока; б – воздухозаборник в салоне автомобиля; 7 – заслонка системы рециркуляции воздуха; 8 – фильтр поступающего в салон воздуха; 9 – колесо вентилятора; 10 – электродвигатель вентилятора; 11 – испаритель кондиционера; 12 – дренажное отверстие для слива конденсата; 13 – заслонка регулятора температуры; 14 – корпус климатического блока; 15 – воздуховоды обогрева зоны ног водителя и пассажиров; 16 – дефлекторы панели приборов

Для уменьшения вибраций и обеспечения высокого комфорта пассажиров колесо вентилятора изготовлено методом точного литья под давлением и после сборки с электродвигателем балансируется грузиками закрепляемыми на лопатках крыльчатки.

Для получения разных значений частоты вращения вентилятора в цепи питания электродвигателя установлен электронный регулятор.

Воздушный фильтр, размещенный в корпусе климатического блока, очищает поступающий в салон воздух от частиц грязи и пыльцы.

Бумажный фильтрующий элемент воздушного фильтра (фильтр салона) заменяйте через 30 тыс. км пробега или 2 года (в зависимости оттого, что наступит раньше) . Однако его состояние в значительной степени зависит от условий эксплуатации автомобиля: на очень пыльных и загрязненных дорогах элемент засоряется быстрее.

Вытяжная вентиляция осуществляется через два специальных отверстия расположенных на боковых стенках багажника, под облицовками.

Примечание
Эффективная работа вытяжной вентиляции улучшает температурный режим в салоне и уменьшает образование конденсата на стеклах окон.

Со стороны улицы отверстия вытяжной вентиляции закрыты блоками лепестковых клапанов, которые установлены на задних крыльях, в полости заднего бампера (вид со снятым задним бампером).

Датчик температуры наружного воздуха расположен в полости переднего бампера, в защищенном от солнечного излучения и вентилируемом месте. Однако он подвержен воздействию таких факторов, как теплый воздух от двигателя и излучение от нагретого асфальта.

Поэтому его показания иногда могут быть несколько завышенными, особенно после долгого простаивания в пробках. Показания наружной температуры можно считать правильными при движении не менее 10 мин со скоростью не менее 40 км/ч.

Система отопления, вентиляции и кондиционирования салона Весты отличается от подобных систем других моделей Лада. Разница не только в ее конструкции, но и в способе управления. Рассмотрим особенности устройства печки Весты, а также оценим ее эффективность.

Элементы системы вентиляции и отопления

Корпус печки (на рис №5) находится в салоне автомобиля под каркасом панели приборов. Внутри корпуса находятся:

• радиатор отопителя;
• электровентилятор;
• регулятор частоты вращения вентилятора (РЧВ) или дополнительный резистор;
• заслонка распределения потоков воздуха;
• моторедуктор, регулирующий заслонки;
• воздушный фильтр.

Радиатор печки отдает тепло для обогрева салона. Располагается внутри корпуса с левой стороны. Для его замены придется снять верхний каркас (накладку) панели (торпедо).

Электровентилятор нагоняет воздух в салон автомобиля через воздуховоды. Находится с другой (с правой) стороны корпуса. Доступ к нему открывается после снятия бардачка.

Добавочный резистор предназначен для регулирования оборотов вращения электродвигателя вентилятора. Он установлен на корпусе отопителя со стороны водителя.

Салонный фильтр очищает поступающий в салон воздух. Находится в блоке отопителя со стороны пассажира. Замена его производится из салона автомобиля (а не из моторного отсека, как на Гранте, Калине или Приоре). Кроме этого ресурс фильтрующего элемента 30 000 км, а не привычные 15 тыс км.

Датчики температуры воздуха в салоне и на улице передают показания блоку управления двигателем (ЭБУ).

Блок управления печкой (отопителем) и кондиционером (САУКУ) предназначен для регулирования температуры воздуха в салоне, изменения скорости и направления воздушных потоков, управления подогревами. В зависимости от комплектаций, САУКУ может немного отличаться. Всего их три вида:

1. САУКУ без кондиционера;
2. САУКУ с кондиционером;
3. САУКУ с климат-контролем.

Схема вентиляции салона

От корпуса печки идут воздуховоды, которые направляют потоки воздуха на стекла, в салон и ноги. Центральные дефлекторы могут регулировать воздушные потоки в разных направлениях, а его сила контролируется с помощью горизонтального колесика под ними.

АВТОВАЗ реализовал обдув ног водителя Весты по-новому. Сопло воздуховода находится не сбоку, а над ступней правой ноги. Некоторые владельцы нового седана считают, что такая конструкция не очень удачная, т.к. пальцы греет хуже, чем саму ступню. Для переднего пассажира воздуховод выходит ближе к стенке моторного щита и подобной ситуации возникать не будет.

Управление печкой и кондиционером

Левый регулятор (№9) – управление температурой подаваемого воздуха; Правый (№17) – регулирование воздушного потока; Кнопки (№11-16) – установка направления потоков воздуха.

На блоке управления меняются две кнопки:

Также претерпел изменения информационный дисплей (№10), шкала температуры воздуха заменена на цифры.

Отзывы о печке Весты

Первые отзывы владельцев Весты о печке в общем плане положительные. Существенных недостатков не выявлено. Машина прогревается быстро. Дует из всех сопел воздуховодов достаточно сильно. В мороз при -25 градусах в салоне автомобиля тепло и комфортно. При использовании блока управления и регулировке дефлекторов, бюджетность деталей не прослеживается, по уровню качества напоминает иномарку.

Чтобы улучшить эффективность отопителя следует зимой закрывать охлаждение бардачка:

https://youtube.com/watch?v=JWaLpJH6pLI%3Ffeature%3Doembed

Напомним, с первыми похолоданиями удалось также протестировать работу подогревов. Найти другую интересующую Вас информацию о Весте можно в этом содержании. Кстати, проблемы с работой печки могут быть вызваны воздушной пробкой в системе охлаждения.

А как греет печка Вашей Весты? В комментариях к статье оставляем впечатления и заметки об эффективности работы отопителя.

Система отопления, вентиляции и кондиционирования салона Весты отличается от подобных систем других моделей Лада. Разница не только в ее конструкции, но и в способе управления. Рассмотрим особенности устройства печки Весты, а также оценим ее эффективность.

Элементы системы вентиляции и отопления

Корпус печки (на рис №5) находится в салоне автомобиля под каркасом панели приборов. Внутри корпуса находятся:

• радиатор отопителя;
• электровентилятор;
• регулятор частоты вращения вентилятора (РЧВ) или дополнительный резистор;
• заслонка распределения потоков воздуха;
• моторедуктор, регулирующий заслонки;
• воздушный фильтр.

Радиатор печки отдает тепло для обогрева салона. Располагается внутри корпуса с левой стороны. Для его замены придется снять верхний каркас (накладку) панели (торпедо).

Электровентилятор нагоняет воздух в салон автомобиля через воздуховоды. Находится с другой (с правой) стороны корпуса. Доступ к нему открывается после снятия бардачка.

Добавочный резистор предназначен для регулирования оборотов вращения электродвигателя вентилятора. Он установлен на корпусе отопителя со стороны водителя.

Салонный фильтр очищает поступающий в салон воздух. Находится в блоке отопителя со стороны пассажира. Замена его производится из салона автомобиля (а не из моторного отсека, как на Гранте, Калине или Приоре). Кроме этого ресурс фильтрующего элемента 30 000 км, а не привычные 15 тыс км.

Датчики температуры воздуха в салоне и на улице передают показания блоку управления двигателем (ЭБУ).

Блок управления печкой (отопителем) и кондиционером (САУКУ) предназначен для регулирования температуры воздуха в салоне, изменения скорости и направления воздушных потоков, управления подогревами. В зависимости от комплектаций, САУКУ может немного отличаться. Всего их три вида:

1. САУКУ без кондиционера;
2. САУКУ с кондиционером;
3. САУКУ с климат-контролем.

Схема вентиляции салона

От корпуса печки идут воздуховоды, которые направляют потоки воздуха на стекла, в салон и ноги. Центральные дефлекторы могут регулировать воздушные потоки в разных направлениях, а его сила контролируется с помощью горизонтального колесика под ними.

АВТОВАЗ реализовал обдув ног водителя Весты по-новому. Сопло воздуховода находится не сбоку, а над ступней правой ноги. Некоторые владельцы нового седана считают, что такая конструкция не очень удачная, т.к. пальцы греет хуже, чем саму ступню. Для переднего пассажира воздуховод выходит ближе к стенке моторного щита и подобной ситуации возникать не будет.

Управление печкой и кондиционером

Левый регулятор (№9) – управление температурой подаваемого воздуха; Правый (№17) – регулирование воздушного потока; Кнопки (№11-16) – установка направления потоков воздуха.

На блоке управления меняются две кнопки:

Также претерпел изменения информационный дисплей (№10), шкала температуры воздуха заменена на цифры.

Отзывы о печке Весты

Первые отзывы владельцев Весты о печке в общем плане положительные. Существенных недостатков не выявлено. Машина прогревается быстро. Дует из всех сопел воздуховодов достаточно сильно. В мороз при -25 градусах в салоне автомобиля тепло и комфортно. При использовании блока управления и регулировке дефлекторов, бюджетность деталей не прослеживается, по уровню качества напоминает иномарку.

Чтобы улучшить эффективность отопителя следует зимой закрывать охлаждение бардачка:

https://youtube.com/watch?v=JWaLpJH6pLI%3Ffeature%3Doembed

Напомним, с первыми похолоданиями удалось также протестировать работу подогревов. Найти другую интересующую Вас информацию о Весте можно в этом содержании. Кстати, проблемы с работой печки могут быть вызваны воздушной пробкой в системе охлаждения.

А как греет печка Вашей Весты? В комментариях к статье оставляем впечатления и заметки об эффективности работы отопителя.
