Новая панель приборов Лада Веста – комплект приборов, подсветка, разбор

Опубликовано: 06.06.2022
0
1
Оцените статью!
Новая панель приборов Лада Веста - комплект приборов, подсветка, разбор
СодержаниеПоказать

Основные 11 неисправностей панели приборов лада веста

Эксплуатируя автомобиль могут возникнуть проблемы с функционированием приборки. Примерный список основных неисправностей выглядит так:

  1. Плохой контакт панели с бортовой сетью из-за повреждения разъема или его контактов;
  2. Отказ одного или нескольких датчиков, поставляющих информацию панели;
  3. Механическое повреждение щитка из-за сильных вибраций или сильного удара;
  4. Отсутствие подсветки из-за перегоревших лампочек;
  5. Выход из строя, или неправильная работа основной материнской платы — при выходе из строя материнской платы нет смысла, снимать, разбирать щиток приборов. Починить эту деталь самостоятельно нельзя. Лучше доверить это дело специалистам СТО;
  6. Перегоревшие сигнальные лампы — чтобы удостоверится, что лампы перегорели есть простой тест. При повороте ключа зажигания запускаются все приборы, зажигаются все лампы. В это время и проверяется работа ламп. Особенное внимание необходимо уделить красным лампам, сигнализирующим о критических неполадках в работе автомобиля;
  7. Стрелочные указатели не работают — это может произойти из-за выхода из строя, либо прибора, либо датчика. Работоспособность проверяется при запущенном двигателе;
  8. Не работает тахометр — причина в самом приборе;
  9. Не работает спидометр — вышел из строя датчик скорости. На это указывает лампа ABS;
  10. Не меняется температура антифриза — причина в неисправности датчика температуры;
  11. Не отображается уровень топлива — неисправен блок с топливным насосом.

Что можно изменить в прошивке

Для панелей с белыми шкалами 8450007022, ПО — 26, 28, 35, 36:

  • Активация подсветки при ДХО.
  • Активация круиз контроля и ограничителя скорости.

Для панелей с оранжевыми шкалами 8450030825, ПО — 11, 19, 22, 27:

  • Активация подсветки при ДХО.
  • Отображение РЕАЛЬНОЙ температуры двигателя.
  • Активация круиз контроля и ограничителя скорости.
  • Отключение сигнализатора не пристегнутого ремня.

Lada > vesta

  • Как известно, вовсю идет разработка рестайлинговой Весты, и, возможно, в ней появится штатная электронная «приборка», а пока выпустить такую решила компания Car Modifications Group, о чем рассказал ее специалист в видеоанонсе.

    По цене предполагается уложиться в 25 тысяч рублей. Правда, нельзя сказать, что это первый производитель, который задумал такое, что-то подобное уже выпускает Ferrum и просит за это чуть больше 30 тысяч. Но здесь не полностью электронная панель приборов, в ней аналоговые тахометр и спидометр, а цифровой только бортовой компьютер.

    В случае же с продуктом от CMG пользователи соцсети справедливо отмечают, что пластиковая накладка с тремя колодцами выглядит не очень симпатично, и предлагают заменить ее на общий «ободок».

    В любом случае хорошо, если на рынке будет некоторое разнообразие предложений, до тех пор, пока сам АВТОВАЗ не озаботится данной проблемой. Впрочем, это не может не отразиться на стоимости автомобиля.

Адреса фирм, которые устанавливают приборную панель на лада веста

НазваниеАдрес
1.«StoVesta»73 корпус 2, Школьная ул., Санкт-Петербург, Россия, 197082
2.«АвтоСТОлица»1-й Муринский пр-кт, 9, Санкт-Петербург, Россия, 197198
3.«Автосервис на литовской»Литовская ул., 9, Санкт-Петербург, Россия, 194100
4.«6 , СТО»ул. Чапаева, 17, Санкт-Петербург, Россия, 197101
5.«СТО Автопрайд-СПБ»Новороссийская ул., 53б, Санкт-Петербург, Россия, 194021
6.«СТО № 1»ул. Минеральная, 13, Санкт-Петербург, Россия, 195197

Варианты тюнинга панели приборов лады весты

  • Спайка контактов светодиодов для подсветки приборки при активации ДХО. Актуально для комплектации «Классик».
  • Замена цветовой индикации диодов.
  • Покупка готовой приборной панели. Актуально при окончании заводской гарантии на техническое средство.

Водителю на заметку! Помните, что вы проведите все работы под личную ответственность. Тюнинг приборки предусматриваем срыв заводской пломбы, что грозит аннуляцией гарантии.

В случае с покупкой кастомизированной приборной панели (далее — ПП) все предельно просто: демонтаж прежней, установка новой. Рассматривать вариант не станем. Акцентируем внимание на синхронизации подсветки ПП с дневными ходовыми огнями ДХО.

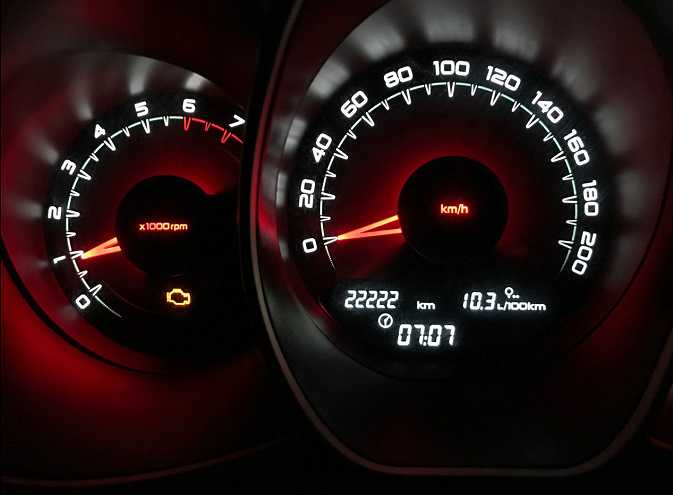

Тюнинг подсветки приборной панели Лады Веста
Один из вариантов подсветки

Демонтаж

Сперва потребуется снять перчаточный ящик. Для этого ящик нужно открыть, после чего отжать пластиковые зацепы, которые фиксируют верх крышки.

Затем требуется потянуть крышку на себя. Снизу ее держат 3 фиксатора. Нужно просто тянуть и крышка снимется.

Следующим шагом является демонтаж плафона освещения бардачка, который находится в левом верхнем углу. Сначала плафон необходимо отжать, используя нож либо тонкую отвертку, а затем отключить провода.

Когда с плафоном покончено, нужно будет выкрутить 5 винтов, применив для этого звездочку Torx T20, и вынуть бардачок.

Долгожданные дорожные испытания lada vesta

Новинка концерна LADA под названием Vesta достаточно долго держала поклонников в напряжении скупой информацией. Столь длительное ожидание окончено и первые фото реального автомобиля появились в сети, когда автомобиль вышел на дорожные испытания. Всем стало очевидно что дизайн соответствует текущему веянию моды. Округлые формы с правильными изгибами и переходами представляют собой завершенную картину.

Доработка панели приборов

Тюнинг щитка приборов на Ладе Весте не отличается от модернизации на других моделях ВАЗ, хотя и технологически это совершенно другая панель. Основная идея заключается в улучшении подсветки за счёт замены штатных SMD-светодиодов на альтернативные. Также используются декоративные накладки и доработки подсветки без прошивки.

Доработка подсветки панели приборов лада веста (включение вместе с зажиганием)

 02 декабрь 2022 Лада.Онлайн
 60 095






Доработка подсветки панели приборов Лада Веста (включение вместе с зажиганием)

Комбинация приборов Весты имеет уникальный дизайн и современную подсветку, которая построена на светодиодах. Чтобы солнце не мешало чтению показаний, все индикаторы спрятаны в три больших колодца. С другой стороны, в пасмурную погоду они могут наоборот, оставить некоторые участки в тени. В этом случае нужна подсветка, но днем с ДХО она не работает. Что же делать?

Если подсветка приборной панели Весты включается только вместе с ближнем светом фар и не работает днем вместе с ДХО, то чтение показаний может быть затруднительным. Изменить работу подсветки можно несколькими способами:

Внимание! Самостоятельное вмешательство в электрику автомобиля лишает гарантии. Автор ответственности не несет, все действия вы делаете на свой страх и риск.

Потребуется разобрать щиток. Далее находим SMD-светодиоды, отвечающий за подсветку бортового компьютера (они загораются вместе с включением зажигания), питание у них постоянное, а управление происходит по «массе». Рядом с ними находится еще один SMD-диод, который отвечает за подсветку всех шкал. Наша задача соединить контакты этих светодиодов перемычкой (куском провода, как показано на фото). Если припаять ее с обратной стороны платы, то полностью разбирать панель не нужно (снимать стрелки и т.д.)

доработка подсветки панели приборов лада вестадоработка подсветки панели приборов лада вестадоработка подсветки панели приборов лада веста

Короткая перемычка отвечает за подсветку шкал в колодцах. Более длинная перемычка предназначена для подсветки стрелок, идея позаимствована у пользователя Atom308.

Подобные модернизации для владельцев автомобилей LADA не редкость. Припаивать перемычки приходится и в случае аппаратной доработки комбинации приборов Приоры с навигацией.

Читайте также:  Тюнинг и доработки Лада Веста » Страница 5

аппаратной доработки комбинации приборов Приоры с навигацией

Процесс доработки на видео (автор):

По собственной информации сайта Лада.Онлайн существует несколько разновидностей панелей приборов для Весты. Некоторые отличаются более яркой подсветкой, другие имеют измененную схему работы подсветки (она включается вместе с зажиганием и ДХО). В настоящее время они серийно не выпускаются.

Внимание! с начала июля 2022 года у дилеров LADA появилась прошивка панели приборов, которая позволяет включаться подсветке вместе с ДХО.

Вы можете воспользоваться услугой по обновлению прошивки комбинации приборов Весты.

А вас устраивает комбинация приборов Весты? Напомним, ранее мы рассматривали, как увеличить яркость панели самостоятельно, а также изменить ее цвет подсветки.

Фото: бортовой журнал vlad21074

Ключевые слова: панель приборов лада веста | подсветка салона лада веста

Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

Замена светодиодов подсветки

Прежде чем приступать к работе, следует учесть, что придется работать с паяльником, без знания технологии пайки можно лишиться подсветки в лучшем случае. В худшем – панель приборов выйдет из строя совсем. Для работы также понадобится приобрести светодиоды с яркостью от 3-х до 15 люменов в зависимости от уровня нужной яркости. Во время процедуры тюнинга нужно следовать некоторым рекомендациям:

  • соблюдать осторожность и аккуратность, чтобы не повредить дорожки микросхем;
  • при пайке соблюдать правильную полярность светодиодов;
  • не держать долго жало паяльника – светодиоды от перегрева выходят из строя.

Чтобы убедиться в исправности светодиодов, потребуется мультиметр. Щупы тестера подводятся к «ножкам» диодов – исправный диод покажет целостность цепи (звуковой сигнал).

Если уровень яркости подсветки устраивает, но хотелось бы поменять цвет, вовсе не обязательно перепаивать светодиоды, можно приобрести специальную накладку на комбинацию приборов или сделать её самому – чертежи есть в свободном доступе. Разрешается использовать цветную пленку. Перед тем как собирать панель приборов, можно дополнительно покрасить колодцы.

Инструкция по монтажу и ремонту

Как снять приборку своими руками:

  1. После отключения АКБ нужно открутить два болтика, которые фиксируют щиток.
  2. Затем возьмитесь за переднюю часть приборки и без лишних усилий потяните ее на себя. Тяните до того момента, пока не услышите щелчок фиксаторов.
  3. Далее, нужно открутить еще два винтика отверткой, они расположен по бокам щитка.
  4. Потяните устройство на себя и отключите штекеры с проводкой, расположенные на обратной стороне. Произведите демонтаж щитка и займитесь его ремонтом или заменой.

Инструменты и материалы

Для проведения работ потребуются следующие инструменты:

  1. Набор инструментов (в том числе трещотка, головка на 10, головка на 13, звездочка Torx 20)
  2. Плоскогубцы.
  3. Отвертка.
  4. Валик (плотный).
  5. Технический фен.

Материалы:

  1. Вибро- и шумоизоляция – ее выбор будет зависеть исключительно от ваших предпочтений и финансового состояния. Предложений на рынке масса.
  2. Маделин или любой другой антискрип.
  3. Антисиликон.
  4. Ткань.

Лада веста, самостоятельная регулировка яркости, через elm, подсветки приборной панели

APK файл из архива копируем в любое место на вашем телефоне, архив ecu.zip, не распаковывая, копируем в корень внутренней или внешней памяти телефона. На телефоне запускаем APK файл (предоставляем права на установку если это необходимо) — произойдет установка программного обеспечения.

Нажимаем кнопку «Meter Cluster»:

На скрине поля пустые, так как приложение не подключено к лада веста, у вас они будут заполнены значениями.

В этом окне регулируем яркость подсветки так, как вам будет удобно. В правые столбцы вписываем значения (указываются в процентах) напротив нужного параметра (ЖКИ, шкалы или стрелки). После чего нажимаем кнопку записи, в зависимости от редактируемого параметра, кнопки записи будут отличаться; Daybacklight_CF — при регулировки яркости в дневном режиме и Nightbacklight_CF в ночном режиме.

В этом же окне можно полностью отключить (или включить если она у вас выключена) подсветку приборной панели при дневном режиме Напоминаем, что данная инструкция актуальна для обновленных приборных панелей (с оранжевой шкалой), на предыдущих версиях не проверялась.

Источник

Немного о smd-светодиодах

Степень яркостиДанныеСветовой поток
очень яркиеSMD 505015 Люмен
яркиеSMD 38257- 9 Люмен
средней яркостиSMD 35285 Люмен
—/—SMD 3028—/—
не яркиеSMD 30204 Люмен
—/—SMD 30143 Люмен

Обозначения возле SMD указывают на размеры. Например, SMD 3427: 3.4 х 2.7 мм.

Обзор цен производителей smd диодов

НаименованиеЦена (Руб.)
Комбинация приборов Гамма GF 616От 11500
GF 625От 8100
Гамма GF 851От 2100
GF 819 BlackОт 12000
GF619От 9000
Гамма 821От 12000
Комбинация приборов Спорт FerrumОт 3800
GF822От 3000

*цены актуальны состоянием на 14.11.18 года.

Обозначение лампочек и датчиков

В левой части приборной панели находится тахометр. Внутри его шкалы, начиная сверху с центра расположено восемь индикаторов. Если перечислять их сверху по ходу часовой стрелки, то выглядеть это будет так:

  • педальная регулировка;
  • индикатор ремней безопасности, который будет гореть, если водитель или пассажир не пристегнулись;
  • значок подушек безопасности;
  • резервная лампочка индикации, подключается при установке дополнительных устройств и систем;
  • значок выхода из строя тормозов;
  • индикатор заряда аккумулятора;
  • знак неполадок работы двигателя;
  • знак низкого давления масла.

Панель приборов нового образца

Недавно автовазом на ладу весту новая панель приборов была установлена. Какие отличительные особенности она имеет?

  1. Размеры цифр увеличены.
  2. При оформлении шкалы использованы оранжевые элементы.
  3. Подсветка приборной панели работает и днем. Поэтому вводить настройки, изучать описание можно в дневное время, когда ярко светит солнце. Изменение яркости проводят и вручную.
  4. Уровень громкости, как предупреждающих, так и информационных сигналов увеличен. Если водитель решил покинуть автотранспортное средство с оставленным ключом, то он получит соответствующий сигнал.
  5. Некоторые команды получили голосовое сопровождение. Об активности системы или работоспособности нового щитка сообщает женский голос.
  6. Введение световых индикаторов, которые сообщают о не пристегнутых ремнях пассажиров. Введен и сигнализатор, с помощью которого устанавливается уровень давления в покрышках.
  7. Синхронизация времени выполняется в автоматическом режиме. Для этого используются сигналы с соответствующих спутников. Дабы воспользоваться этой функцией, предварительно выставляют часовой пояс.
  8. Температурный режим отображается ступенчато. Это существенно упрощает процесс изучения и ознакомления с данными.

Компания-изготовитель планирует выпустить пробную серию, дабы протестировать новую приборную панель. Изначально автотранспорт с такими щитками будут реализовывать за рубежом. Через некоторое время приступят к поставкам в нашу страну.

Если водители обзавелись автомобилем лада веста ранее, то решить проблему можно двумя путями:

  1. Щиток, который подготовлен по новому образцу, приобретается отдельно. Ориентировочная стоимость – около 7 500–8 000 рублей.
  2. Самостоятельно ввести корректировки.

Второй вариант приемлем в том случае, если водитель обладает определенным опытом и требуемыми знаниями.

Для оценки всех преимуществ нового щитка необходим тест-драйв. Возможность его выполнения появится у наших автолюбителей уже в этом году. Ведь новая панель управления будет поставляться в скором времени.

Поделиться «Обзор панели приборов Лада Веста»

Подготовительный этап

Необходимые материалы, инструменты:

  • набор отверток с крестообразной, плоской битой;
  • ветошь;
  • дополнительное освещение;
  • диоды, конденсаторы, медные многожильные провода (10 – 12 см.);
  • паяльник, припой, олово.

Подключение

Для самостоятельной доработки подсветки приборной панели Лада Веста предварительно нужно приобрести 2 диода (выпрямительных) на 1.5А 600В.

После демонтажа бардачка получаем доступ к ЦБКЭ. Его нужно снять, для чего используется головка на 8, ею выкручивается гайка, которой и фиксируется блок.

В штекере S1 BLACK необходимо разрезать провод синего колера.

В штекере S2 GREY следует зачистить провод красно-синего цвета.

Далее потребуется собрать из 2-х диодов схему, что продемонстрирована ниже на снимке.

Когда указанная схема собрана, ее нужно установить:

  1. Провод синего цвета схемы подключается к проводу синего колера штекера S1 BLACK.
  2. Провод зеленого цвета схемы подключается к проводу синего колера штекера S1 BLACK, который уходит в жгут.
  3. Провод красного цвета схемы подключается к проводу красно-синего колера штекера S2 GREY.
Читайте также:  Снятие приборного щитка (комбинациии приборов) Лада Веста (Lada Vesta)

После такой доработки подсветка приборной панели Лада Веста включается одновременно с поворотом ключа в замке зажигания. Кроме того, активируется и иконка габаритных огней. Все это видно на видео.

Подключение подсветки для работы с дхо днём

Сделать это можно с помощью прошивки или перемычки непосредственно на электронной плате. Любое вмешательство в электрику приводит к снятию автомобиля с гарантии. При отсутствии навыков и опыта подобные действия могут привести к выходу комбинации приборов из строя.

Главная задача процедуры – припаять перемычку от контакта светодиодов, отвечающих за подсветку панели, к контактам светодиодов, отвечающих за подсветку дисплея бортового компьютера (загорается при повороте ключа зажигания). В качестве перемычки можно использовать любой подходящий кусок проволоки.

На первый взгляд может показаться сложным, но для опытных владельцев автомобилей ВАЗ подобные доработки – стандартная практика. Редко с такими просьбами обращаются в специализированные центры. Замена светодиодов не осуществляется официальным дилером, как и установка всевозможных накладок.

Последовательность действий при демонтаже

  1. В моторном отсеке снимаем клемму с аккумуляторной батареи во избежание короткого замыкания в проводке.
  2. В верхней части щитка отвинчиваем два винта (крестообразная бита).
  3. Тянем ПП на себя, выводим корпус из пластиковых защелок.
  4. Отсоединяем колодку с проводами с обратной стороны.

Далее приступаем к разбору щитка. Конструкционно он состоит из трех колодцев (секций). Подсветка осуществляется SMD-диодами.

  1. Демонтируем пластиковую маску (колодцы), отводим в сторону защелки.
  2. Извлекаем стрелки тахометра, спидометра с основы щитка. Выкручиваем в направлении против часовой стрелки, тянем «на себя». Важно не повредить ограничитель шестерни. В противном случае купите новый модуль.
  3. Снимаем крышку с тыльной стороны, отщелкиваем пластиковые фиксаторы.
  4. Из корпуса выводим приборную плату.
  5. Снимаем накладку ПП.
  6. Отключаем контактный разъем, демонтируем бортовой компьютер.

Готово. Панель приборов Лада Веста разобрана.

Тюнинг подсветки приборной панели Лады Веста
Демонтаж (вид сзади)

Итак, нам нужно, чтобы при включении ДХО активировалась подсветка на щитке приборов. Делаем это оперативно, а главное бесплатно. В мастерской за такую услугу требуют не менее 3500 рублей.

  1. При помощи паяльника, припоя, спаиваем три контакта между собой. Они расположены сразу под центральным штекером. Для прочности используем медный многожильный провод длиной 4 – 5 см.
  2. Собираем конструкцию в обратной последовательности.

Теперь после запуска ДХО автоматически подсвечивается щиток. Очень удобно, практично, главное — информативно для водителя.

Прошивка амт лада веста

Для владельцев автомобилей с роботизированной коробкой передач мы рекомендуем обновить прошивку АМТ Лада Веста. Прошивка робота позволяет активировать ползущий и зимний режим, улучшить качество переключения передач.

Прошивка приборки vesta, двс vestalargusx-ray запись закреплена

Прошивка ДВС 1.6 Vesta, X-RAY, Largus с блоком М86 В наличии прошивки от «Motor-Master» ( Динамик и Супер Динамик ) и «Chelyaba». Разные версии — под Евро2/5, с вкл вентилятора на 95-97°, с быстрым пуском, нормальным прогревом. С сохранением номера прошивки и контрольной суммы стока. Показать полностью…

Прошивка приборных панелей LADA VESTA, БЕЗ СНЯТИЯ панели с сохранением VIN . Для панелей с белыми шкалами ПО — 26, 28, 35, 36

— Прошивка ПО — Активация круиз контроля и ограничителя скорости — Отключение сигнализатора не пристегнутого ремня Для панелей с оранжевыми шкалами ПО — 11, 19, 22, 27, 126, 226, 301, 501 — Прошивка ПО — Отображение РЕАЛЬНОЙ температуры двигателя — Активация круиз контроля и ограничителя скорости — Отключение сигнализатора не пристегнутого ремня

Прописать VIN номер в приборку Для тех, кто самостоятельно прошивал приборку готовой прошивкой и не прописывал VIN

Корректировка пробега. Уменьшить пробег на приборке, прописать реальный пробег после неудачной смотки и пробегом «999999»

Включение дополнительных функций на LADA VESTA 1. Включение подсветки поворотов при помощи ПТФ для комплектации Люкс 2. Отключить автоматическое включение заднего дворника для SW и SW Cross 3. Включение звукового сигнала при включении/выключении штатной сигнализации 4.

На первых автомобилях Lada Vesta панель приборов не имела подсветки в дневное время, из-за чего чтение показаний при ярком свете было затруднительным. Кроме этого, после самостоятельной установки круиз-контроля, на панели будет отсутствовать соответствующая индикация. Исправить все эти недочеты можно при помощи обновления прошивки приборной панели.

Прошивка приборной панели

После не совсем удачной первой «приборки» Весты была выпущена обновлённая, с исправленными недочетами. Возникает вопрос – что делать владельцам первого поколения Лады Весты. Чтобы подсветка заработала и в дневное время без включения света фар, можно «приборку» перепрошить.

Без навыков и знаний самостоятельная установка программного обеспечения может больше навредить, чем принести пользу. Пошивка должна использоваться строго для конкретной приборной панели. Не допускается установка обновленного программного обеспечения с новой «приборки» на старую и наоборот.

Прошивка приборной панели лада веста

Перед прошивкой, помните, что вполне возможна ее некорректная работа. Поэтому лучше делать это у официальных дилеров. Если же решено делать это своими руками, то здесь понадобиться программатор Usbdm OSBDM V4.95 и компьютер или ноутбук.

Прошивка своими руками

Нужно отдавать себе отчёт, что все действия выполняются на свой страх и риск. Никто не даст гарантии, что после самостоятельной прошивки «приборка» будет правильно работать. Для предотвращения такого исхода рекомендуется обновлять панель либо у официального дилера, либо на специализированных СТО.

Не нужно путать прошивку панели с прошивкой мультимедиа – это разные устройства.

Стоимость такой услуги варьируется от 1500 до 2500 тысяч рублей. Это гораздо дешевле, чем покупка нового щитка взамен испорченного своими руками. За демонтаж и перепрошивку могут лишить гарантии, если процедура проводится не у официального дилера. Если же принято решение обновить ПО самостоятельно, потребуется сделать резервную копию штатной прошивки, затем приготовить необходимые инструменты:

  1. Прибор для прошивки Usbdm OSBDM V4.95 – можно заказать на АлиЭкспресс, стоимость – примерно 600-700 рублей.
  2. С диска, идущего в комплекте с программатором, установить драйвера и программу для Windows.
  3. Демонтировать щиток приборов, отклеив заводскую пломбу, снять крышку сзади.
  4. Открыть программатор и переставить флажок в положение 3,3V – при таком напряжении не потребуется внешний источник питания.
  5. Осуществить подключение к приборной панели и ПК.
  6. На компьютере или ноутбуке открыть программу HCS12 Programmer, выбрать и кликнуть на пункт «Detected».
  7. Перейти на пункт «Target» и выбрать папку с расположением прошивки, напротив пункта «Auto Reload» поставить галочку, затем кликнуть по «Detect Chip». Программатор определит тип чипа в автоматическом режиме.
  8. Перейти на вкладку «Security» и поставить галочку напротив «Unsecure».
  9. Во вкладке «Advanced» напротив пункта «Enable» поставить галочку.
  10. В разделе «Device Operations» на вкладке «Target» выбрать пункт «Erase Selective» – будет замена только прошивка, данные иммобилайзера и пробег сохраняются.

Теперь можно нажать на кнопку «Program Flash» – запустится процесс прошивки. По времени это продлится несколько секунд. После завершения на предложение программы подключить приборную панель нажать «Нет». Прибор для прошивки можно отключить и установить щиток приборов на место.

Рекомендации по выбору

Если размер бюджета позволяет, то купите модуль щитка в сборе. Так вы сведете к нулю вероятность повреждения платы, исключите несовместимость комплектующих. Подобное часто случается, когда неопытный владелец пытается самостоятельно провести ремонт, тюнинг.

Замену светодиодов проводите своими силами лишь в том случае, когда у вас под рукой имеется инструкция, наглядное пособие по ремонту машины.

Приобретайте комплектующие к приборной панели исключительно в сертифицированных точках продажи, требуйте у продавца предоставления сертификата качества на реализовываемый им товар.

Для большинства водителей вышеупомянутые «фишки» вовсе не важны. Штатной подсветки, яркости, цветовой гаммы вполне достаточно для качественного освещения щитка приборов на автомобиле Лада Веста. Окончательный выбор за владельцем машины.

Читайте также:  Как выбрать аккумулятор для Lada Vesta - Автомобильный журнал

Самодиагностика приборной панели

Такая функция есть на автомобиле — о ней не многие знают, но полезной эта функция не перестает быть. Включается она нажатием на верхнюю клавишу правого рычажка и одновременным включением зажигания, как на видео.

Снятие панели приборов

Если неисправность приборов точно связана с выходом из строя элементов «приборки», можно приступать к ее демонтажу. Для работы понадобится отвёртка (фигурная и плоская), а также ключ-шестигранник. Процедура выглядит так:

  1. Открыть капот и отсоединить клеммы от аккумулятора. Так бортовая сеть будет обесточена, и короткое замыкание в приборной панели исключается.
  2. Открутить отвёрткой два самореза, фиксирующих приборку.
  3. Верхнюю часть выдвинуть на себя до щелчка. Затем можно снять приборную панель в сборе.

Теперь можно начинать разбирать комбинацию приборов. Для этого нужны те же инструменты. Слева и справа расположены саморезы крепления – выкрутите их. Теперь, не задевая провода, следует потянуть комбинацию на себя и отсоединить колодку проводов в верхней правой части.

Сигнальные индикаторы проверяют мультиметром.

Чтобы установить панель на место, нужно повторить все действия в обратном порядке. Снятие можно осуществить своими руками, не прибегая к помощи специалистов. А вот при отсутствии соответствующих навыков диагностику лучше доверить профессионалам, примерная стоимость такой услуги составит 1000-2000 рублей. Во время демонтажа можно провести проклейку торпедо, чтобы панель не скрипела.

Схема подключения проводов к щитку приборов для регулировки яркости подсветки

Вывод

Процесс установки 2-х канального ШИМ-регулятора не сложный, последовательность действий интуитивно понятная при наличии схемы электрического питания.

При возникновении сложностей обращайтесь к мастерам СТО для оказания квалифицированной помощи, по существу.

Что лучше: обновление стоковой прошивки ЭБУ до актуальной версии, на данные момент это 035, или установка 2-х канального ШИМ-регулятора? Однозначный ответ дать невозможно, так как у каждого автолюбителя свое мнение, виденье.

Новая панель приборов Лада Веста - комплект приборов, подсветка, разбор
Как утверждают автоэлектрики, 2-х канальный ШИМ-регулятор имеет шире функционал, возможности программирования, нежели стоковая прошивка электронного блока управления.

Тюнинг приборной панели лада веста – замена подсветки щитка

  1. Как и в предыдущем варианте отключаем клемму от аккумулятора.
  2. Выкручиваем приборку, отсоединяем центральную колодку с проводами, разбираем ПП.
  3. Извлекаем плату со светодиодами (SMD).

Учитываем следующие важные моменты:

  • работу проводим неспешно, чтобы не повредить дорожки плат;
  • соблюдаем полярность диодов;
  • стараемся не перегревать диоды во избежание выхода из строя.

Мультиметром проверяем исправность прежних SMD, которые планируем заменить. Важно знать, что на контакты поступает напряжение. В противном случае обрыв цепи.

  1. После того, как проведена профилактика, паяльником выпаиваем нужные нам SMD, заменяем новыми, припаиваем снова.
  2. Сборка конструкции в обратном порядке.

Водителю на заметку!!! Вовсе не обязательно перепаивать SMD диоды, достаточно оклеить диоды изоляционной лентой в нужный цвет. Получаем некую инверсию экрана.

Функции и особенности устройства панели весты

Комбинация приборов на Ладе Весте совершенно не похожа на те, что использовались на Приоре, Гранте и Калине. Сейчас это полностью переработанное многофункциональное устройство.

В центральном колодце расположен спидометр – это главный элемент любой «приборки» в серийном автомобиле. Шкала подразумевает разгон до 200 км/ч, хотя фактически заявленная максимальная скорость Весты с нынешним двигателем составляет не более 185 км/ч.

Внутри шкалы спидометра находятся различные сигнализаторы, информирующие водителя о разных параметрах: включенная аварийная сигнализация и указатели направления поворота, критический износ колодок тормозов, неисправность двигателя и низкий уровень масла в моторе.

Слева находится колодец тахометра, шкала которого размечена от 1 до 7 (1000-7000 оборотов). Двигатель позволяет «раскручиваться» до 5500 оборотов в минуту – так вред мотору не наносится. После этой отметки находится красная зона, длительная работа силового агрегата на таких высоких оборотах не рекомендуется. В тахометре также находятся информационные индикаторы.

С правой стороны расположен колодец, в котором расположены два указателя. Один из них информирует о температуре двигателя, а второй – об уровне топлива в баке. В Гранте указатель температуры был убран для удешевления автомобиля, но в климатических условиях России и стран СНГ водителю крайне важно знать текущую температуру масла в двигателе, чтобы предотвратить возможный перегрев из-за различных неисправностей.

Указатель количества топлива в баке показывает шкалу «полный бак», «половина бака» и «пустой». Возле иконки бензиновой колонки можно увидеть стрелку, она нужна для указания водителю, с какой стороны расположена топливозаправочная горловина (индикатор указывает направо). В правом колодце тоже есть сигнальные лампочки.

В целом щиток приборов получил привлекательное оформление, шкалы имеют подсветку зелёного и оранжевого цвета с белыми цифрами. Единственный недостаток – это неудачный дизайн стрелочных указателей. Промежуточные деления шкал неинформативные, и к ним нужно привыкнуть. При беглом взгляде при движении считывать показания будет нелегко.

Чип тюнинг лада веста: цена и сроки

Для начала, определимся со следующим понятием: Чип тюнинг Лада Веста

можно делать только на полностью исправном двигателе. Если в работе ДВС есть отклонения, которые не связаны с программным обеспечением, то прошивать двигатель нельзя. Теперь, вернемся к основному вопросу — стоимость чип тюнинга и сроки выполнения работ:

— Прошивка Лада Веста 1.6

106 л.с. 148 Нм = 4500 рублей. —Прошивка Лада Веста 1.8122 л.с. 170 Нм = 4500 рублей. — Срок выполнения всех работ по чип тюнингу 1 час.

Штатная приборная панель и ее артикул, цена

Новая панель приборов от производителя поступила в продажу с 2022 года под оригинальным артикулом — 8450007022. При разработке учитывались все требования автовладельцев, что сделало её удобнее модели предыдущей версии. Увеличился шрифт, появилась дневная подсветка шкал, подсветка сменена на оранжевую, добавились голосовые сообщения для многих сигналов индикаторов и повысилась их громкость, увеличилось число индикаторов. Цена ее от 5000 рублей.

Вывод

Решение о тюнинге штатной приборной панели принимает автовладелец. Понимайте, что кроме визуальной красоты, никакого положительного эффекта от модернизации вовсе нет.

Рассмотрите вариант выноса дополнительного монитора с данными для отслеживания работоспособности механизмов технического средства.

Отзывы

Положительные
1.Геннадий: после покупки машины решил немного апгрейдить, начал с приборного щитка. Штатной подсветки недостаточно, а некоторые цвета слишком яркие ночью. Замены проводил в «StoVesta», ребята толковые, сделали быстро и качественно.
2.Василий: мой положительный отзыв об автосервисе «АвтоСТОлица». Устанавливал новые диоды на щиток. Качеством и оперативностью доволен, замечаний нет.
3.Дмитрий: рекомендую «Автосервис на литовской», недавно прокладывал новую проводку. Справились быстро, цена доступная, мастера со знанием своего дела.
4.Владлен: товарищи советовали обслуживаться в «6 , СТО». Изначально сомневался, но сейчас советом доволен. Мастера то, что надо. Смело отдавайте машину в ремонт, не пожалеете.
5.Кирилл: месяц назад проходил очередное ТО, заодно тюнинговал приборную панель. Качеством работы мастеров «СТО Автопрайд-СПБ» доволен, рекомендую другим. Современное оборудование, специальные помещения, квалифицированный персонал.
6.Виктор: мой положительный отзыв об автосервисе «СТО № 1». Всегда работают по записи, очередей и проволочек как у других СТО нет. Мои рекомендации, так держать.
7.Геннадий: первый раз посетил СТО «StoVesta» по совету товарищей. Ребята молодцы, знают свою работу. Заменили диоды приборной панели за полчаса, параллельно провели комплексную диагностику всей машины.
Отрицательные
1.Владлен: два раза посещал «Автосервис на литовской», мне не понравилось. Штат персонала маленький, механики периодически отвлекаются, о каком качестве работы можно вести речь.
2.Кирилл: полгода обслуживался в «6 , СТО», теперь перехожу к другим. В наличии запчастей нет, склоняют к предзаказу, стоимость услуг повысилась.
3.Константин: после покупки Весты обслуживался в «АвтоСТОлица», сейчас решил сменить мастерскую, так как качество работы ухудшилось, при этом цены остались прежние.
Оцените статью!
, , ,
Поделиться
Похожие записи
Комментарии:
Комментариев еще нет. Будь первым!
Имя
Укажите своё имя и фамилию
E-mail
Без СПАМа, обещаем
Текст сообщения
Отправляя данную форму, вы соглашаетесь с политикой конфиденциальности и правилами нашего сайта.

Adblock
detector
