Монтажный блок нового образцаВАЗ-2110, 2111, 2112. Расположение предохранителей и реле.

Задний ход предохранитель ваз 21124

Описание реле:

К1 – реле контроля исправности
ламп;
К2 – реле очистителя ветрового
стекла;
K3 – реле-прерыватель указателей
поворота и аварийной
сигнализации;
К4 – реле включения ближнего
света фар;
К5– реле включения дальнего света фар;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях семейства
ВАЗ-2110 не устанавливается);

Таблица цепей, защищенных плавкими предохранителями на ваз 2110

Нумерация штекеров в соединительных колодках монтажного
блока и цвета присоединяемых к ним проводов

Задний ход предохранитель ваз 21124

Схема монтажного блока ВАЗ-2110, 2111, 2112.

Задний ход предохранитель ваз 21124

Не работает прикуриватель на автомобиле ВАЗ-2110 что делать?

Отказ предохранитель прикуривателья на автомобиле обычно связан с тем, что в гнездо прикуривателя устанавливаются потребители с большим током потребления. А так же из-за неисправности самой розетки прикуривателя. В первую очередь проверяется исправность предохранителя F18(25A), но на некоторых автомобиля задействован предохранитель F6(15A). Если при установке предохранитель он сразу сгорает, то требуется устранить короткое замыкание в электропроводке автомобиля.

Задний ход предохранитель ваз 21124

Дата добавления: 14.07.2014

Задний ход предохранитель ваз 21124

Задний ход предохранитель ваз 21124

Единая справочная служба:

Задний ход предохранитель ваз 21124

Задний ход предохранитель ваз 21124

Задний ход предохранитель ваз 21124

Задний ход предохранитель ваз 21124

Задний ход предохранитель ваз 21124

Данная статья будет полезна как простым автолюбителям владельцам автомобилей ВАЗ 2110, 2111 и ВАЗ 2112, так и автоэлектрикам. Здесь разберём расположение предохранителей и реле ВАЗ 2110. Устанавливались несолько видов монтажных блоков. Их можно отличить визуально по расположению реле и предохранителей.

Данный блок предохранителей распологается под рулём, возле левой ноги водителя.

Задний ход предохранитель ваз 21124

Монтажный блок (Блок предохранителей)2110-3722010

Задний ход предохранитель ваз 21124

Монтажный блок (Блок предохранителей) 2110-3722010-01

Задний ход предохранитель ваз 21124

Монтажный блок (Блок предохранителей) 2110-3722010-08

Задний ход предохранитель ваз 21124

В первых двух блока расположение предохранителей не отличается, а вот в третьем типе блоков стоить быть повнимательнее и обращать внимание на маркировку предохранителей.

Читайте также:  Моменты затяжки ответственных резьбовых соединений Lada Vesta - Новости рынка автозапчастей

Эти блоки также могут отличаться наличием резисторов внутри блока. Резисторы нужны для возбуждения генератора, и наличие резистора можно узнать по наличию контакта в Ш4 – контакт 9. Резисторы используются на старых приборках, без разисторов возбуждение будет производиться только при перегазовке.

Задний ход предохранитель ваз 21124

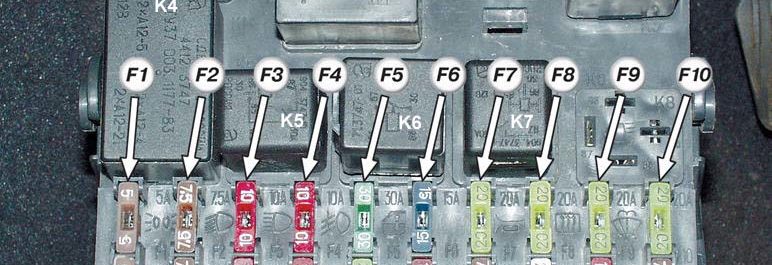

Расположение реле в блоке предохранителей (Монтажном блоке) ВАЗ 2110 / 2111 / 2112

Есть ещё предохранители, отвечающие за запуск двигателя. Распологаеются они под центральной консолью. Добраться до них можно открутив панель возле левой ноги пассажира.

Задний ход предохранитель ваз 21124

В этом блоке размещаются предохранители и реле, отвечающие за топливный насос, Электронный блок управления и вентилятор охлаждения.

Задний ход предохранитель ваз 21124

1 — модуль зажигания, электронный блок управления; 2 — клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрев датчика), датчик массового расхода воздуха (распиновка ДМРВ HFM5 ВАЗ); 3 — реле топливного насоса, предохранитель бензонасоса, предохранитель топливных форсунок.

Дополнительные реле: 4 — реле электровентилятора; 5 — реле бензонасоса, 6 — главное реле (реле зажигания)

Есть вопросы? Вы так и не решили проблему?

Приглашаю к обсуждению вашей проблемы в комментариях. Мы поможем вам решить вашу проблему с ремонтом автомобиля.

Поделитесь статьей в социальных сетях

Схемы и назначения контактов

У данной публикации нет комментариев.

Задний ход предохранитель ваз 21124

Электропроводка и электроооборудование

Задний ход предохранитель ваз 21124

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители, реле и как найти нужный из них, прочитайте эту статью.

Задний ход предохранитель ваз 21124

К1 – реле контроля исправности лампочек;
К2 – реле передних дворников;
K3 – реле-прерыватель повторителей и аварийной сигнализации;
К4 – реле включения ближнего света;
К5 – реле включения дальнего света;
К6 – дополнительное реле;
К7 – реле включения обогрева заднего стекла;
K8 – резервное реле (на автомобилях серии 110 не устанавливается);

Читайте также:  Двигатель 21129: встречаются ли поршни с клапанами -

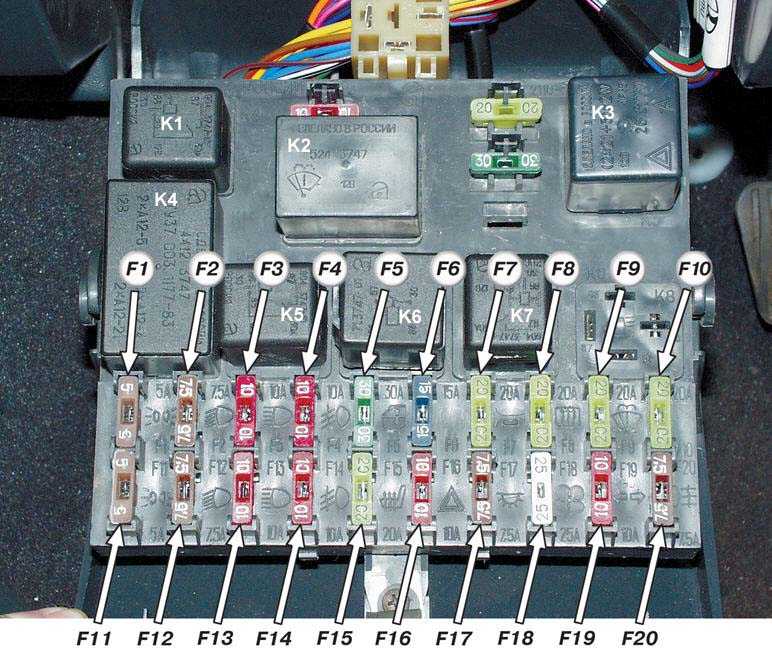

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

Инструкция — как отключить сигнализацию.

Жрет ремень грм по ссылке.

Кованые поршни https://vz12-up.ru/dvig/porshni-vaz-2112.html#t4.

F1 — 5A — Лампы освещения: приборов, габаритов на приборной панели, номеров, подсветка багажника, левые габариты
F2 — 7,5A — Ближний свет (левая фара)
F3 — 10A — Дальний свет (левая фара)
F4 — 10A — Передняя правая противотуманная фара
F5 — 30A — Электрические двигатели стеклоподъемников дверей
F6 — 15A — Переносная лампа (прикуриватель)
F7 — 20A — Звуковой сигнал, вентилятор радиатора
F8 — 20A — Элемент обогрева заднего стекла
F9 — 20A — Очиститель и омыватель лобового стекла
F10 — 20A — Резервный
F11 — 5A — Лампы габаритного света правой стороны
F12 — 7,5A — Ближний свет (правая фара)
F13 — 10A — Дальний свет (правая фара)
F14 — 10A — Противотуманная фара (левая)
F15 — 20A — Электрический обогрев сидений
F16 — 10A — Поворотники, аварийный сигнал
F17 — 7,5A — Освещение салона, подсветка замка зажигания, стоп сигнал
F18 — 25A — Отопитель салона, подсветка бардачка, прикуриватель
F19 — 10A — Реле контроля исправности ламп стоп-сигнала и габаритного света, блокировка замков дверей.
F20 — 7,5A — Противотуманные задние фары

Читайте также:  Обзор светодиодных противотуманных фар Sal-Man для LADA

Дополнительный блок реле находится с левой стороны в ногах пассажира

Обозначения реле и предохранителей:

Задний ход предохранитель ваз 21124

1. Модуль зажигания
2. Датчики подогрева, расхода воздуха, скорости
3. Топливные форсунки, насос, реле
4. Вентилятор
5. Бензонасос
6. Зажигание

Модификации автомобиля

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Дополнительные предохранители и реле

Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов.

Задний ход предохранитель ваз 21124

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

Типы монтажных блоков

Задний ход предохранитель ваз 21124

Блок 2110-3722010-01

Задний ход предохранитель ваз 21124

Блок 2110-3722010-08

Задний ход предохранитель ваз 21124
