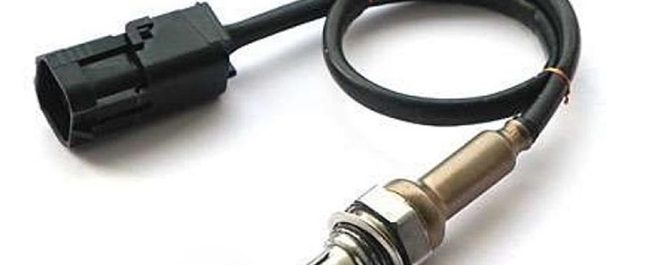

Замена лямбда зонда гранта 8 клапанная

На автомобилях модели Лала Гранта предустановлено два датчика концентрации кислорода (далее — ДКК). Первый управляющий, второй диагностический.

Управляющий призван считывать количественный состав кислорода в выпускных газах с камер сгорания, диагностический – сканирует выхлопные газы, следующие на выходе с каталитического наполнителя.

В ходе систематической эксплуатации автомобиля, некачественного топлива, нарушения регламента по обслуживанию контролеры выходят из строя. Процесс замены своими руками вовсе не сложный, но требует внимательности со стороны ремонтника.

Причины преждевременного износа датчиков кислорода

• Систематическое использование низкооктанового топлива с добавлением химических примесей с превышением граничных норм.
• Применение в процессе профилактики герметиков на силиконовой основе.
• Перегрев (закипание) лямбда – зондов из-за некорректно выставленного угла зажигания, чрезмерного обогащения горючей смеси, нестабильной подачи напряжения в цепи.
• Многократные запуски мотора через короткие промежутки времени. Вследствие этого в камере сгорания накапливается нагар, так как топливо не сгорело в полном объеме.
• Диагностика свечей зажигания, работы цилиндров при выкрученных свечах;
• Попадание на кончик ДК химически агрессивных соединений, нефтепродуктов.
• Повреждение изоляционного слоя, обмотки проводки, замыкание на массу.
• Разгерметизация в системе.

Описание диагностического и управляющего датчика кислорода

Управляющий датчик кислорода Лада Гранта принцип работы

Кислород, содержащийся в отработавших газах, реагирует с датчиком кислорода, создавая разность потенциалов на выходе. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода – бедная смесь) до 0,9 В (мало кислорода – богатая смесь).

Внимание! Для нормального функционирования датчика, ему необходима температура не ниже 360°С.

Специально для того, чтобы датчик быстро набирал необходимую температуру сразу после пуска двигателя, в него встроен нагревательный элемент. Таким образом датчик контролирует богатую и бедную смесь в камере сгорания.

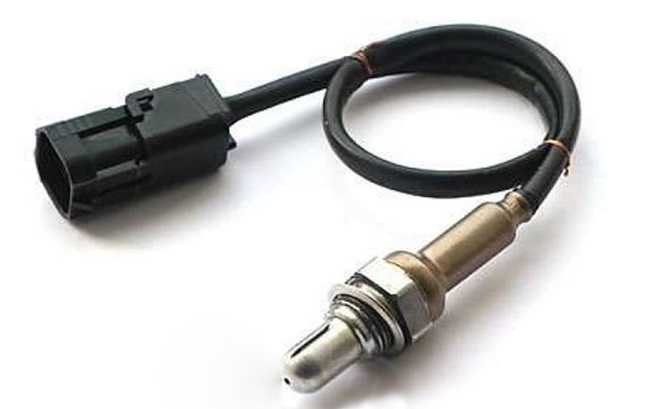

Каталожный номер управляющего датчика 21074-3850010-00

Диагностический датчик кислорода Гранта принцип работы

Этот датчик полностью взаимозаменяем с управляющим, работает по аналогичной с ним схеме. Но, отличия его в том, что он посылает сигнал об отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от значений управляющего датчика.

Каталожный номер диагностического датчика 21074-3850010-00

Причины сокращения ресурса эксплуатации оборудования

• Нарушение условий эксплуатации автомобиля, несоблюдение сроков проведения планового технического осмотра;
• Заправка машины некачественный горючим;
• Покупка с последующей установкой неоригинальных деталей;
• Нарушение технологии монтажа;
• Брак детали при изготовлении;
• Повреждение при аварии, столкновении, ударе;
• Некорректная работа прошивки электронного блока управления.

Диагностика контролера своими руками на Лада Гранта

Чтобы проверить оборудование используем мультиметр. Прибор имеется у большинства автомобилистов в гараже. Последовательность действий следующая:

• Помещаем машину над смотровой ямой;
• Снимаем концевики;
• Подсоединяем клеммы мультиметра;
• Активируем прибор в положение «Замер сопротивления»;
• Анализируем полученные данные.

Если стрелка тяготеет к бесконечности – лямбда зонд исправен, если стрелка опускается в ноль – деталь повреждена. Помните, что контролер неразборный, профилактике не подлежит.

Водителю на заметку!!! Мотористы СТО настоятельно рекомендуют приобретать детали с заводскими каталожными артикулами с целью предотвращения нестабильной работы силового агрегата.

Описание и устройство

Ладовский лямбда-зонд от BOSCH

Для нормальной работы датчика кислорода Лада Гранта устройство должно иметь температуру не ниже 300 градусов. Для этого используется дополнительный тепловой компонент, который начинает работать сразу после запуска силового агрегата. На Калине или любом другом ВАЗе кислородный датчик (КД) может быть отравлен в результате использования этилированного топлива.

Где находится КД в автомобиле Лада Калина или на любом другом авто? Его монтаж осуществляется в выхлопном коллекторе, благодаря чему устройство может все время производить контроль уровня кислорода в отработанных газах при работе ДВС. При необходимости расположенный в выхлопном коллекторе регулятор может подать импульс на блок управления, в результате чего топливная система начнет регулировку воздуха и горючего. Горючая смесь, как известно, нужна для полноценной работы силового агрегата.

Поскольку в ходе эксплуатации на КД возлагаются высокие тепловые нагрузки, он обычно производится из термостойких материалов. Непосредственно сама поверхность устройства покрывается специальным керамическим материалом, а сверху наносится платиновое опыление. Соответственно, это позволяет выдерживать максимальные температуры при работе мотора, вплоть до 350 градусов.

Что касается контроля уровня кислорода для образования горючей смеси, то за это отвечает установленный внутри конструкции нагревательный компонент. Как сказано выше, он вступает в работе после того, как заводится мотор. Если в работе этого регулятора произошла поломка, это станет причиной невозможности запуска ДВС. Чтобы точно узнать, где расположен контроллер, нужно загнать машину на смотровую яму и залезть под днище. В частности, обратите внимание на верхнюю часть резонатора — обычно он ставится там.

Описание и устройство

Ладовский лямбда-зонд от BOSCH

Для нормальной работы датчика кислорода Лада Гранта устройство должно иметь температуру не ниже 300 градусов. Для этого используется дополнительный тепловой компонент, который начинает работать сразу после запуска силового агрегата. На Калине или любом другом ВАЗе кислородный датчик (КД) может быть отравлен в результате использования этилированного топлива.

Где находится КД в автомобиле Лада Калина или на любом другом авто? Его монтаж осуществляется в выхлопном коллекторе, благодаря чему устройство может все время производить контроль уровня кислорода в отработанных газах при работе ДВС. При необходимости расположенный в выхлопном коллекторе регулятор может подать импульс на блок управления, в результате чего топливная система начнет регулировку воздуха и горючего. Горючая смесь, как известно, нужна для полноценной работы силового агрегата.

Поскольку в ходе эксплуатации на КД возлагаются высокие тепловые нагрузки, он обычно производится из термостойких материалов. Непосредственно сама поверхность устройства покрывается специальным керамическим материалом, а сверху наносится платиновое опыление. Соответственно, это позволяет выдерживать максимальные температуры при работе мотора, вплоть до 350 градусов.

Что касается контроля уровня кислорода для образования горючей смеси, то за это отвечает установленный внутри конструкции нагревательный компонент. Как сказано выше, он вступает в работе после того, как заводится мотор. Если в работе этого регулятора произошла поломка, это станет причиной невозможности запуска ДВС. Чтобы точно узнать, где расположен контроллер, нужно загнать машину на смотровую яму и залезть под днище. В частности, обратите внимание на верхнюю часть резонатора — обычно он ставится там.

С принятием отечественным производителем стандартов Евро – 3, на автомобили серийного производства устанавливают системы очистки выхлопных газов.

Так называемые каталитические наполнители оснащены двумя датчиками кислорода на Ладе Гранте, которые размещены вверху и внизу периметра катализатора. Соответственно, верхний именуется управляющим, нижний — диагностическим.

Низкооктановое топливо, низкое качество горючего — основные факторы, способствующие преждевременному выходу из строя датчиков кислорода (далее – ДК или лямбда-зонды).

Процесс самостоятельной замены простой, но требует внимательности со стороны ремонтника.

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Если кислородный датчик неисправен, есть несколько вариантов решения проблемы. Одна из них — поменять датчик лямбда-зонда. Сделать это можно самостоятельно, купив новую деталь в специализированном магазине или автосервисе. Обратите внимание на маркировку, которая нанесена на старый зонд. С точно такой же должен быть новый зонд.

Замена происходит обязательно на охлажденном двигателе и отключенном зажигании. Для начала от старого устройства отключаются провода. Затем гаечным ключом отсоединяется старый зонд, а на его место ставится новый. Работать надо осторожно, не срывая резьбу.

Если не уверены, что справитесь, обратитесь к специалистам. Где могут заменить лямбда-зонд? В любом автосервисе за небольшие деньги. Специалисты сделают работу качественно. Следующие 50 000–100 000 км оригинальный кислородный датчик отработает на отлично.

Преимущество установки нового датчика кислорода

• Экономит топливо от 5 до 15%. Изношенность датчика влияет на расход топлива, поэтому установка нового вернет его в норму;
• Улучшает работу двигателя;
• Со 100% уверенностью оповещает о выходе из строя катализатора;
• Уменьшает выброс вредных веществ.

Существенный минус такого решения — цена. Стоимость нового лямбда-зонда доходит до 25 000 рублей. Если у машины отключен или выбит катализатор, замена лямбда-зонда не поможет. Поможет программное отключение — чип-тюнинг.

Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео

На автомобиле Лада Гранта установлены два датчика кислорода – управляющий и диагностический. Первый датчик отвечает за качество и количество смеси в камере сгорания, второй осуществляет контроль каталитического нейтрализатора.

Управляющий датчик кислорода на Гранте расположен в верхней части коллектора, диагностический за катализатором.

1. Описание диагностического и управляющего датчика кислорода
2. Управляющий датчик кислорода Лада Гранта принцип работы
3. Диагностический датчик кислорода Гранта принцип работы
4. Признаки и неисправности датчиков кислорода на Гранте
5. Признаки неисправности датчиков кислорода
6. Как проверить датчик кислорода самостоятельно
7. Проверяем исправность цепи питания датчика и ЭБУ
8. Самостоятельная замена датчика

Как заменить кислородный датчик на Гранте своими руками — инструкция

1. Как и всегда, любая работа с электроникой начинается с обесточивания. Снимите «минусовую» клемму с АКБ.
2. Дальше отключите колодку питания от лямбда зонда.
3. Отсоединяем держатель, крепления к теплоизоляционному щитку рулевого управления.
4. Далее, используя ключа на «22», выкрутите датчик кислорода из гнезда.
5. Осталось достать старый кислородный датчик и установить на его место новый.
6. Дальнейшая установка и сборка выполняется в обратном порядке. Перед тем как установить новый датчик кислорода рекомендую смазать резьбу датчика графитовой смазкой, в будущем это упростит процесс его откручивания.
7. Второй датчик кислорода меняется по такому же принципу.

Текст принадлежит: ВАЗ Ремонт своими руками

Оригинал, аналоги, цена, артикулы

Лямбда зонд (ДКК) предназначен для отслеживания содержания количества кислорода в выхлопных газах. Превышение воздуха в смеси называется «обогащением», а обратный процесс – «обеднением».

Оба фактора негативно отображаются на функциональности мотора. Что приводит к снижению мощности, нестабильной работе на холостом ходу, повышенным расходом топлива.

Снятие датчиков концентрации кислорода

Снимаем датчики для замены и при демонтаже катколлектора системы выпуска отработавших газов.
Работу проводим на холодном двигателе.
Расположенный в верхней части катколлектора датчик закрыт ресивером и впускной трубой двигателя, но демонтировать его можно сверху из моторного отсека. Для наглядности операции показываем при снятых ресивере и впускной трубе.

Рожковым ключом «на 22» выворачиваем датчик из резьбового отверстия в катколлекторе.
В процессе эксплуатации датчик может «прикипеть» к катколлектору и тогда, как правило, рожковым ключом отвернуть датчик не удастся – будут срываться грани датчика. В этом случае отвернуть датчик можно накидным ключом «на 22». Чтобы надеть кольцо накидного ключа на шестигранник датчика, можно разобрать колодку жгута проводов датчика, вынув из нее наконечники проводов, или перекусить жгут проводов бокорезами, если датчик подлежит замене.

Рожковым ключом «на 22» выворачиваем датчик из резьбового отверстия в катколлекторе.
Учитывая расположение датчика в труднодоступном месте, отвернуть датчик лучше Z‑образным накидным ключом «на 22» (см. выше).

Вынув резиновый держатель 3 жгута проводов датчика из отверстия 2 в теплозащитном экране рулевого механизма, продеваем через отверстие колодку 1 жгута проводов.

Не допускайте попадания присадки или грязи на колодку проводов датчика и внутрь его через отверстия в наконечнике датчика.
Затягиваем датчики предписанным моментом (см. «Приложения»).

Проехав более 13000км с горящей ошибкой я всё таки решил заменить ДК2 (датчик кислорода), поехал я на железный рынок к очень хорошему знакомому зная что у него такой датчик я могу купить всего рублей за 700 т.к. в магазине такие стоят от 1200 до 1600. Рынок находится за городом, на обводном шоссе, проехав по трассе несколько км пришлось остановиться, т.к. все таяло а вода в бачке кончилась, долил воды и тут сюрприз, кусок крышки от бачка кто то отгрыз))))

Ну да ладно, на рынке взял новую крышку за 15р.

Пришёл к своему знакомому на точку, а у него проблемы с рабочим компом, т.к. я с компьютерами на ТЫ по своей работе, я ему быстренько всё восстановил, за что мне был просто отдан датчик кислорода.

Датчик оригинал, марки Дэлфи, качество фоток на моём тел отстой, так что какие есть

Т.к. датчик я собирался заменить сам я пошёл искать спец ключ для откручивания нижнего ДК

Но обойдя всё вокруг я его так и не нашёл.
Везде попадались только в виде разрезной головки, стоимостью от 400 до 700 рублей

И тогда я решил да нафиг мне тогда нужен ключ когда на сто рядом с домом мне за 300р поменяют датчик. И вот я приехал туда, сто только открылось, подъёмник ещё не смонтировали, поэтому делали всё на полу так сказать

Спец ключа они тоже не нашли. В итоге откручивается патрубок от дросселя к воздушному фильтру, и сверху обычным ключом на 22 срывается датчик с места, потом уже снизу его откручиваем. В многих мануалах написано что надо открутить термоэкран через который проходит кабель от датчика, но на деле в этом нет необходимости, надо кабель вместе с уплотнительной резинкой вытащить из экрана, потом эту резинку одеваем на новый датчик и обратно просовываем в экран.
Вот и всё впринципе))) Цена вопроса 300р за замену датчика, 15р за крышку бачка. Ошибок больше нет

Ну заодно раз у машинки мини праздник, она теперь здорова, заехал и влил кучу бензина, пусть порадуется))))
Т.к. сегодня нам предстоит пробег в 300км до деревни и обратно

Адреса фирм, предоставляющие услуги по замене и установке датчиков кислорода (регион Москва, СПБ, Киев)

Обзор производителей, стоимость датчиков кислорода

*цены актуальны состоянием на 06.11.2018 года.

Диагностика и проверка исправности датчиков кислорода на Ладе Гранте

В автосервисе диагностику проводят при помощи цифровых сканеров, что позволяет считывать большое количество данных для интерпретации. В «домашних условиях» мотористы практикуют мультиметр.

Итак, работа ДК построена по следующему принципу: от электронного блока управления (ЭБУ) поступает входное напряжение 0.45В на лямбда – зонд. Указанного напряжения достаточно для корректной работы. В случае неисправности датчика, входное напряжение будет отлично от заданного стандарта.

Активируем мультиметр, выставляем необходимое напряжение, проверяем показания на выходном разъеме.

Также осматриваем нагреватель датчика кислорода, он находится по центру детали. На его поверхности должны отсутствовать какие-либо повреждения.

Иногда владельцы вместо вышеуказанных лямбда-зондов устанавливают обманки датчика кислорода. На территории РФ это не запрещено, но при пересечении границы с ЕС водитель будет оштрафован за несанкционированное вмешательство в работу выхлопной системы.

Водителю на заметку! Не всегда мастера практикуют замену лямбда-зонда новым. При несоответствии напряжения на выходе подпаивают резистор. Он подтягивает недостающее напряжение к массе, выравнивает опорное напряжение.

При большом количестве кислорода в выхлопной системе показатель сопротивления тяготит к 0.1 В. Когда обнаружен недостаток кислорода, то стрелка указываетна 0.8 В.

• Бедная смесь: увеличиваем подачу горючего для проверки корректности работы датчика. Пережимаем шланг обратного слива. Если ошибка повторяется, значит, неисправен ДК, он подлежит замене новым.
• Обогащенная смесь: для проверки ДК снимаем вакуумный шланг, напряжение в системе снижается. Датчик исправен, в противном случае заменяем новым.
• Повторяем первую и вторую процедуры, если ошибка не исчезает, то ДК неисправен.

Подготовительный этап перед заменой датчика концентрации кислорода на Ладе Гранте

Необходимые материалы, инструменты:

• ветошь;
• ключ на «19, 22»;
• отвертка с плоским наконечником;
• дополнительное освещение, если работы проводят в ночное время суток;
• мультиметр.

Оригинал, аналоги, цена, артикулы

• Датчик кислорода на Лада Гранта: оригинал, аналоги, цена, артикулы
• Где расположен кислородный датчик
• Признаки неисправности датчика кислорода на автомобиле Лада Гранта
• Причины сокращения ресурса эксплуатации оборудования
• Установка кислородного датчика на Лада Гранта

Лямбда зонд (ДКК) предназначен для отслеживания содержания количества кислорода в выхлопных газах. Превышение воздуха в смеси называется «обогащением», а обратный процесс – «обеднением».

Оба фактора негативно отображаются на функциональности мотора. Что приводит к снижению мощности, нестабильной работе на холостом ходу, повышенным расходом топлива.

Замена лямбда зонда

На 8 клапанной Ладе Гранта основной элемент, определяющий количество кислорода в выхлопных газах, устанавливается в выпускной коллектор, поэтому для демонтажа этой детали потребуется открыть капот. Второй датчик монтируется в нижней части системы выпуска в районе правого привода, и к нему лучше добираться со стороны днища автомобиля.

Прежде чем приступить к работе по замене лямбда зонда необходимо подготовить все необходимое для выполнения этой операции. Ремонт невозможно будет выполнить без следующих материалов и инструментов:

• Новых датчиков.
• Набора гаечных ключей.
• Ветоши.
• Шлицевой отвертки.

Чтобы осуществить диагностику детали, а также убедиться в целостности проводки, можно также использовать мультиметр. Работы по замене лямбда зонда проводятся в такой последовательности:

1. Автомобиль установить на ровную поверхность.
2. Осуществить фиксацию машины с помощью противооткатных упоров.
3. Отсоединить минусовую клемму аккумулятора.
4. Отжать фиксатор и снять колодку с проводами, которые идут к ДК.
5. Выкрутить с помощью ключа на 22 лямбда зонд.
6. Со стороны днища автомобиля осуществить демонтаж второго диагностического элемента.
7. Осуществить дефектовку посадочного места обоих датчиков.
8. Устанавливаем новые элементы.
9. Подключаем провода.

Если после запуска двигателя и контрольной поездки не будет наблюдаться проблем в работе двигателя, то операцию по замене лямбда зонда можно считать успешно выполненной.

Устройство и принцип работы лямбда зонда

Принцип работы лямбда зонда

Принцип вроде и прост, но реализация его — не такая уж и легкая. Этот датчик должен с чем-то сравнивать полученные результаты, чтобы «понять», что произошло изменение процента кислорода. Поэтому он делает замеры в двух местах – атмосферный воздух и тот, что остался после сгорания смеси. Это позволяет ему «почувствовать» разницу при изменении соотношения топливовоздушной смеси.

1 – твердый электролит ZrO2; 2, 3 – наружный и внутренний электроды; 4 – контакт заземления; 5 – «сигнальный контакт»; 6 – выхлопная труба

При этом на электронный блок должен подаваться электрический сигнал. Для этого лямбда-зонду необходимо преобразовать результаты замеров в импульс, который будет подаваться на ЭБУ. Для проведения замеров концентрации кислорода в атмосфере и в выхлопных газах, используется два электрода, вступающих в реакцию с ним. То есть, в работе этого датчика задействован принцип гальванического элемента, при котором смена параметров химической реакции влечет за собой изменение напряжения между электродами датчика. Так, при обогащенной смеси, когда процент кислорода – меньше, напряжение возрастает, а при обеднении – снижается.

Полученный в результате химической реакции электрический импульс подается на ЭБУ, параметры которого он сравнивает с прописанными в своей памяти и в результате этого производит корректировку работы системы питания.

Используя для работы химические реакции, лямбда-зонд не является сложным по конструкции. Основным его элементом выступает керамический наконечник, изготовленный из диоксида циркония (реже – диоксида титана) с платиновым покрытием, которое и выступает в роли электродов, вступающих в реакцию. Одной своей стороной наконечник контактирует с атмосферой, а другой – с выхлопными газами.

Признаки и неисправности датчиков кислорода на Гранте

Основных неисправностей датчиков может быть всего несколько:

1. Химический компонент неисправен, что приводит к увеличенному отклику датчика и периода его срабатывания
2. Электрическая неисправность датчика например обрыв цепи или механическое повреждение

Признаки неисправности датчиков кислорода

Прежде чем заменить датчик(ки) на новые, необходимо проверить работоспособность ваших старых. Сделать это можно при помощи мультиметра.

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Если кислородный датчик неисправен, есть несколько вариантов решения проблемы. Одна из них — поменять датчик лямбда-зонда. Сделать это можно самостоятельно, купив новую деталь в специализированном магазине или автосервисе. Обратите внимание на маркировку, которая нанесена на старый зонд. С точно такой же должен быть новый зонд.

Замена происходит обязательно на охлажденном двигателе и отключенном зажигании. Для начала от старого устройства отключаются провода. Затем гаечным ключом отсоединяется старый зонд, а на его место ставится новый. Работать надо осторожно, не срывая резьбу.

Если не уверены, что справитесь, обратитесь к специалистам. Где могут заменить лямбда-зонд? В любом автосервисе за небольшие деньги. Специалисты сделают работу качественно. Следующие 50 000–100 000 км оригинальный кислородный датчик отработает на отлично.

Преимущество установки нового датчика кислорода

• Экономит топливо от 5 до 15%. Изношенность датчика влияет на расход топлива, поэтому установка нового вернет его в норму;
• Улучшает работу двигателя;
• Со 100% уверенностью оповещает о выходе из строя катализатора;
• Уменьшает выброс вредных веществ.

Существенный минус такого решения — цена. Стоимость нового лямбда-зонда доходит до 25 000 рублей. Если у машины отключен или выбит катализатор, замена лямбда-зонда не поможет. Поможет программное отключение — чип-тюнинг.

Признаки неисправности датчика кислорода на автомобиле Лада Гранта

Признаки во многом схожи с другими поломками, поэтому важно на начальном этапе корректно идентифицировать поломку.

• Затрудненный запуск мотора «на холодную», «на горячую»;
• Увеличенный расход горючего;
• Снижение мощности;
• Пассивная динамика разгона;
• Работа мотора не в такт;
• На приборном щитке сигнализирует индикатор о наличии системных ошибок электронного блока управления;
• Из выхлопной трубы слышны периодические прострелы, что указывает на обогащение (обеднение) горючей смеси;
• Дым синего, сизого, черного цвета из выхлопной трубы.

При обнаружении одного или нескольких признаков немедленно обратитесь к специалисту СТО для проведения

Как проверить датчик кислорода самостоятельно

Проверять датчики будем с помощью мультиметра. Для удобства желательно загнать автомобиль на эстакаду или смотровую яму.

Аккуратно отсоединяем колодку проводов от датчика нажав на пружинный фиксатор. Далее необходимо включить зажигание.

На колодке проводов указана нумерация выходов. Нам необходимо проверить питания нагревательного элемента на выводе «В»

Далее минусовой щуп вольтметра подсоединяем к массе двигателя

Проверяемое нами напряжение должно быть не менее 12В. Если оно меньше или его совсем нет значит неисправен либо ЭБУ, разряжен аккумулятор или электрическая цепь.

Проверяем исправность цепи питания датчика и ЭБУ

Минусовой щуп вольтметра подсоединяем к к выводу «С» колодки датчика

Второй щуп к значению «А» и замеряем тем самым напряжение между двумя выводами. Напряжение должно быть 0,45 В. Если напряжение не поступает на колодку или оно отличается более чем на 0,02 В, значит, неисправна цепь питания или электронный блок управления.

Самостоятельная замена датчика

Если после проверки мы убедились, что датчик неисправен, его следует заменить. Для этого нужно обратиться либо в автосервис, или сделать это самостоятельно.

Для замены датчика нам потребуется всего лишь ключ на 22мм.

1. Отсоединяем минусовую клемму АКБ
2. Аккуратно вытаскиваем колодку проводов из датчика
3. Ключем на 22мм аккуратно выкручиваем старый датчик и устанавливаем новый.

Как видим все просто и легко. Основной проблемой на начальном этапе является определение неисправности датчика (лямбда зонд). На самом ли деле причина в нем, после того как убедимся в его неисправности можно смело менять на новый.

Lada Kalina как заменить Лямбда Зонд 8 клапанная, видео.

15 лет я ремонтирую разного рода автомобилей, включая такие марки как Ваз, Уаз, Chevrolet, Mazda, Kia и многие другие. Все что связано с коробкой, двигателем или ходовой. Вы можете написать мне свой вопрос ниже в комментариях и я постараюсь развернуто на него ответить.

Установка кислородного датчика на Лада Гранта

• Ключ на «17»;
• Ветошь;
• Дополнительное освещение;
• Диагностический и управляющий контролеры;
• Мультиметр для замера сопротивления в электрической цепи.

• Помещаем машину над смотровым каналом (ямой). При отсутствии используем гидравлический подъемный механизм;
• Глушим мотор, открываем капот;
• Ожидаем пока выхлопной контур остынет до безопасной температуры, чтобы не повредить кожные покровы кистей рук;
• Из-под днища отщелкиваем концевик с клеммами на диагностическом контролере. Выкручиваем его, заменяем новым. Надеваем концевики;
• По аналогии проводим замену управляющего контролера.

Замена завершена. Запускаем двигатель, проверка функционала оборудования. При условии соблюдения регламента последующая профилактика через 80 – 85 тыс. км пробега.

Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео

На автомобиле Лада Гранта установлены два датчика кислорода – управляющий и диагностический. Первый датчик отвечает за качество и количество смеси в камере сгорания, второй осуществляет контроль каталитического нейтрализатора.

Управляющий датчик кислорода на Гранте расположен в верхней части коллектора, диагностический за катализатором.

Последовательность действий при самостоятельной замене датчика кислорода на Ладе Гранте

1. Автомобиль помещаем в периметр ремонтной зоны, принимаем основные меры безопасности, фиксируем задний ряд колес во избежание произвольного отката.
2. Скидываем аккумуляторные клеммы с целью недопущения короткого замыкания в цепи.
3. Если у вас Лада Гранта 8-ми клапанная, то декоративная плита отсутствует. В 16-ти клапанной модификации предварительно отщелкиваем плиту, извлекаем ее, после чего снимаем ресивер (ключ на «19»). Он расположен с тыльной стороны моторного отсека.

Расположение управляющего датчика концентрации кислорода:
1 – место соединения колодки жгута проводов датчика с колодкой жгута проводов системы управления двигателем;
2 – пластмассовый держатель жгута проводов датчика;
3 – управляющий датчик концентрации кислорода.

4. Сжимаем по бокам колодку с проводами, отщелкиваем пластмассовый фиксатор, вынимаем держатель из отверстия в экране рулевого механизма.

5. Ключом на «22» выкручиваем диагностический ДК из отверстия в катколлекторе. Из-за работы в условиях высоких температур ДК часто прикипает к металлической основе. Прикладываем усилие, срываем лямбда –зонд.

6. Из-под днища машины в области расположения правого привода отвинчиваем второй (диагностический) датчик кислорода ключом на «17». Предварительно устанавливаем машину на смотровую яму, вывешиваем гидравлическим подъемным механизмом. Визуально ДК на Лада Гранта расположен после нейтрализатора газов.

 Отсоединение задней опоры подвески силового агрегата автомобиля Lada Granta 2190:
1 – гайка (дет. 1118-1001257) фиксации опоры мотора;
2 – задняя опора (дет. 2190-1001033) подвески силового агрегата

У диагностического датчика колодка с проводами расположена в моторном отсеке. Распиновка ближе к рулевой рейке, металлической перегородке с салоном.

7. Отжимаем фиксатор, извлекаем колодку с проводами.

8. Ключом на «22» выкручиваем ДК из отверстия катколлектора.

9. Извлекаем лямбда-зонд.
10. Проводим дефектовку посадочного места, проверяем целостность проводки, резьбы, собираем конструкцию в обратной последовательности.

Водителю на заметку! Перед завинчиванием ДК обязательно смазываем резьбу тонким слоем графитной смазки. Затягиваем каждый из ДК при помощи динамометрического ключа с усилием 40 Нм.

Разница замены в 16 и 8 клапанных двигателях Лады Гранты

Алгоритм замены идентичен за исключением порядка демонтажных и подготовительных работ. В модификации двигателя с 16-тью клапанами предварительно демонтируем декоративную панель.

Из-под днища моторного отсека выкручиваем пластиковую защиту, для обеспечения доступа ко второму лямбда-зонду.

Где находятся датчики кислорода на Ладе Гранте

Независимо от модификации двигателя, количества клапанов, штатное расположение лямбда-зонда – моторный отсек.

Так как конструкция предусматривает наличие двух контроллеров, первый установлен сверху, непосредственно на корпусе выпускного коллектора.

Нижний, он же диагностический, вмонтирован в приемную трубу выпускной системы. Для обеспечения доступа предварительно демонтируем пластиковую защиту.

Замена датчика кислорода на Лада Гранта (видео)

Оригинал, аналоги, цена, артикулы

Лямбда зонд (ДКК) предназначен для отслеживания содержания количества кислорода в выхлопных газах. Превышение воздуха в смеси называется «обогащением», а обратный процесс – «обеднением».

Оба фактора негативно отображаются на функциональности мотора. Что приводит к снижению мощности, нестабильной работе на холостом ходу, повышенным расходом топлива.

Замена лямбда зонда

На 8 клапанной Ладе Гранта основной элемент, определяющий количество кислорода в выхлопных газах, устанавливается в выпускной коллектор, поэтому для демонтажа этой детали потребуется открыть капот. Второй датчик монтируется в нижней части системы выпуска в районе правого привода, и к нему лучше добираться со стороны днища автомобиля.

Прежде чем приступить к работе по замене лямбда зонда необходимо подготовить все необходимое для выполнения этой операции. Ремонт невозможно будет выполнить без следующих материалов и инструментов:

• Новых датчиков.
• Набора гаечных ключей.
• Ветоши.
• Шлицевой отвертки.

Чтобы осуществить диагностику детали, а также убедиться в целостности проводки, можно также использовать мультиметр. Работы по замене лямбда зонда проводятся в такой последовательности:

1. Автомобиль установить на ровную поверхность.
2. Осуществить фиксацию машины с помощью противооткатных упоров.
3. Отсоединить минусовую клемму аккумулятора.
4. Отжать фиксатор и снять колодку с проводами, которые идут к ДК.
5. Выкрутить с помощью ключа на 22 лямбда зонд.
6. Со стороны днища автомобиля осуществить демонтаж второго диагностического элемента.
7. Осуществить дефектовку посадочного места обоих датчиков.
8. Устанавливаем новые элементы.
9. Подключаем провода.

Если после запуска двигателя и контрольной поездки не будет наблюдаться проблем в работе двигателя, то операцию по замене лямбда зонда можно считать успешно выполненной.

Как заменить кислородный датчик на Гранте своими руками — инструкция

1. Как и всегда, любая работа с электроникой начинается с обесточивания. Снимите «минусовую» клемму с АКБ.
2. Дальше отключите колодку питания от лямбда зонда.
3. Отсоединяем держатель, крепления к теплоизоляционному щитку рулевого управления.
4. Далее, используя ключа на «22», выкрутите датчик кислорода из гнезда.
5. Осталось достать старый кислородный датчик и установить на его место новый.
6. Дальнейшая установка и сборка выполняется в обратном порядке. Перед тем как установить новый датчик кислорода рекомендую смазать резьбу датчика графитовой смазкой, в будущем это упростит процесс его откручивания.
7. Второй датчик кислорода меняется по такому же принципу.

Текст принадлежит: ВАЗ Ремонт своими руками

Замена датчика кислорода Лада Гранта – подробная инструкция с фото и видео

На автомобиле Лада Гранта установлены два датчика кислорода – управляющий и диагностический. Первый датчик отвечает за качество и количество смеси в камере сгорания, второй осуществляет контроль каталитического нейтрализатора.

Управляющий датчик кислорода на Гранте расположен в верхней части коллектора, диагностический за катализатором.

1. Описание диагностического и управляющего датчика кислорода
2. Управляющий датчик кислорода Лада Гранта принцип работы
3. Диагностический датчик кислорода Гранта принцип работы
4. Признаки и неисправности датчиков кислорода на Гранте
5. Признаки неисправности датчиков кислорода
6. Как проверить датчик кислорода самостоятельно
7. Проверяем исправность цепи питания датчика и ЭБУ
8. Самостоятельная замена датчика

Снятие датчиков концентрации кислорода

Снимаем датчики для замены и при демонтаже катколлектора системы выпуска отработавших газов.
Работу проводим на холодном двигателе.
Расположенный в верхней части катколлектора датчик закрыт ресивером и впускной трубой двигателя, но демонтировать его можно сверху из моторного отсека. Для наглядности операции показываем при снятых ресивере и впускной трубе.

Рожковым ключом «на 22» выворачиваем датчик из резьбового отверстия в катколлекторе.
В процессе эксплуатации датчик может «прикипеть» к катколлектору и тогда, как правило, рожковым ключом отвернуть датчик не удастся – будут срываться грани датчика. В этом случае отвернуть датчик можно накидным ключом «на 22». Чтобы надеть кольцо накидного ключа на шестигранник датчика, можно разобрать колодку жгута проводов датчика, вынув из нее наконечники проводов, или перекусить жгут проводов бокорезами, если датчик подлежит замене.

Рожковым ключом «на 22» выворачиваем датчик из резьбового отверстия в катколлекторе.
Учитывая расположение датчика в труднодоступном месте, отвернуть датчик лучше Z‑образным накидным ключом «на 22» (см. выше).

Вынув резиновый держатель 3 жгута проводов датчика из отверстия 2 в теплозащитном экране рулевого механизма, продеваем через отверстие колодку 1 жгута проводов.

Не допускайте попадания присадки или грязи на колодку проводов датчика и внутрь его через отверстия в наконечнике датчика.
Затягиваем датчики предписанным моментом (см. «Приложения»).

Проехав более 13000км с горящей ошибкой я всё таки решил заменить ДК2 (датчик кислорода), поехал я на железный рынок к очень хорошему знакомому зная что у него такой датчик я могу купить всего рублей за 700 т.к. в магазине такие стоят от 1200 до 1600. Рынок находится за городом, на обводном шоссе, проехав по трассе несколько км пришлось остановиться, т.к. все таяло а вода в бачке кончилась, долил воды и тут сюрприз, кусок крышки от бачка кто то отгрыз))))

Ну да ладно, на рынке взял новую крышку за 15р.

Пришёл к своему знакомому на точку, а у него проблемы с рабочим компом, т.к. я с компьютерами на ТЫ по своей работе, я ему быстренько всё восстановил, за что мне был просто отдан датчик кислорода.

Датчик оригинал, марки Дэлфи, качество фоток на моём тел отстой, так что какие есть

Т.к. датчик я собирался заменить сам я пошёл искать спец ключ для откручивания нижнего ДК

Но обойдя всё вокруг я его так и не нашёл.
Везде попадались только в виде разрезной головки, стоимостью от 400 до 700 рублей

И тогда я решил да нафиг мне тогда нужен ключ когда на сто рядом с домом мне за 300р поменяют датчик. И вот я приехал туда, сто только открылось, подъёмник ещё не смонтировали, поэтому делали всё на полу так сказать

Спец ключа они тоже не нашли. В итоге откручивается патрубок от дросселя к воздушному фильтру, и сверху обычным ключом на 22 срывается датчик с места, потом уже снизу его откручиваем. В многих мануалах написано что надо открутить термоэкран через который проходит кабель от датчика, но на деле в этом нет необходимости, надо кабель вместе с уплотнительной резинкой вытащить из экрана, потом эту резинку одеваем на новый датчик и обратно просовываем в экран.
Вот и всё впринципе))) Цена вопроса 300р за замену датчика, 15р за крышку бачка. Ошибок больше нет

Ну заодно раз у машинки мини праздник, она теперь здорова, заехал и влил кучу бензина, пусть порадуется))))
Т.к. сегодня нам предстоит пробег в 300км до деревни и обратно

Где расположен кислородный датчик

Модель Лада Гранта оснащена двумя ДКК: диагностическим и управляющим. Первый находится в корпусе выпускного коллектора, второй – после муфты коллектора.

Доступ к оборудованию для проведения профилактики из-под днища автомобиля, а также, через верх моторного отсека.

Средний ресурс эксплуатации ДКК 80 – 110 тыс. км. в зависимости от соблюдения водителем рекомендаций изготовителя.

Типичные неисправности и способы устранения

Зачем отключать датчик кислорода?

На самом деле, отключать первый лямбда зонд, который стоит до катализатора большого смысла нет. Он активно участвует в регулировании топливной смеси. Если он вышел из строя, гораздо разумнее поменять его на новый. Единственная разумная причина, по которой есть смысл отключить первый датчик кислорода – использование топлива низкого качества или эксплуатация на газу.

А вот второй лямбда-зонд, который стоит после катализатора, отключают с целью удаления катализатора. Если же просто удалить катализатор и не отключить программно второй лямбда-зонд, неминуемо загорится ошибка, двигатель перейдет в аварийный режим и повысится расход топлива.

Вам потребуется ключ «на 22».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Разъедините колодки жгута проводов датчика концентрации кислорода и проводки автомобиля.

3. Отсоедините фиксатор жгута проводов датчика от термоэкрана.

4. Отверните три гайки крепления дополнительного глушителя к катколлектору и снимите термоэкран приемной трубы глушителя см. «Замена дополнительного глушителя Лада Гранта»,.
5. Выверните диагностический датчик концентрации кислорода и снимите его с автомобиля.

6. Установите датчик в порядке, обратном снятию.

Зачем отключать датчик кислорода?

На самом деле, отключать первый лямбда зонд, который стоит до катализатора большого смысла нет. Он активно участвует в регулировании топливной смеси. Если он вышел из строя, гораздо разумнее поменять его на новый. Единственная разумная причина, по которой есть смысл отключить первый датчик кислорода – использование топлива низкого качества или эксплуатация на газу.

А вот второй лямбда-зонд, который стоит после катализатора, отключают с целью удаления катализатора. Если же просто удалить катализатор и не отключить программно второй лямбда-зонд, неминуемо загорится ошибка, двигатель перейдет в аварийный режим и повысится расход топлива.

Вам потребуется ключ «на 22».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Разъедините колодки жгута проводов датчика концентрации кислорода и проводки автомобиля.

3. Отсоедините фиксатор жгута проводов датчика от термоэкрана.

4. Отверните три гайки крепления дополнительного глушителя к катколлектору и снимите термоэкран приемной трубы глушителя см. «Замена дополнительного глушителя Лада Гранта»,.
5. Выверните диагностический датчик концентрации кислорода и снимите его с автомобиля.

6. Установите датчик в порядке, обратном снятию.

Устройство и принцип работы лямбда зонда

Принцип работы лямбда зонда

Принцип вроде и прост, но реализация его — не такая уж и легкая. Этот датчик должен с чем-то сравнивать полученные результаты, чтобы «понять», что произошло изменение процента кислорода. Поэтому он делает замеры в двух местах – атмосферный воздух и тот, что остался после сгорания смеси. Это позволяет ему «почувствовать» разницу при изменении соотношения топливовоздушной смеси.

1 – твердый электролит ZrO2; 2, 3 – наружный и внутренний электроды; 4 – контакт заземления; 5 – «сигнальный контакт»; 6 – выхлопная труба

При этом на электронный блок должен подаваться электрический сигнал. Для этого лямбда-зонду необходимо преобразовать результаты замеров в импульс, который будет подаваться на ЭБУ. Для проведения замеров концентрации кислорода в атмосфере и в выхлопных газах, используется два электрода, вступающих в реакцию с ним. То есть, в работе этого датчика задействован принцип гальванического элемента, при котором смена параметров химической реакции влечет за собой изменение напряжения между электродами датчика. Так, при обогащенной смеси, когда процент кислорода – меньше, напряжение возрастает, а при обеднении – снижается.

Полученный в результате химической реакции электрический импульс подается на ЭБУ, параметры которого он сравнивает с прописанными в своей памяти и в результате этого производит корректировку работы системы питания.

Используя для работы химические реакции, лямбда-зонд не является сложным по конструкции. Основным его элементом выступает керамический наконечник, изготовленный из диоксида циркония (реже – диоксида титана) с платиновым покрытием, которое и выступает в роли электродов, вступающих в реакцию. Одной своей стороной наконечник контактирует с атмосферой, а другой – с выхлопными газами.

Отзывы

Вывод

Длительность срока эксплуатации лямбда-зонда напрямую зависит от качества заправляемого горючего в автомобиль, а также частоты запуска мотора.

При слишком коротких интервалах запуска топливо не успевает сгореть в полном объеме. Вследствие этого в камерах образовывается избыточное количество нагара, засоряется (закокосовывается) выхлопная система машины.

Соблюдение рекомендаций изготовителя, заправка качественным горючим, умеренный стиль вождения — основные факторы, гарантирующие длительность ресурса эксплуатации техническим средством.

Рекомендации по выбору деталей, комплектующих

Для отечественных автомобильных марок мастера СТО советуют приобретать детали российского производства, так как их стоимость в сравнении с зарубежными аналогами на 10 -15 % дешевле. При этом качество изготовления идентичное.

Перед покупкой всегда сверяйте каталожные артикулы с фактическими данными, указанными в инструкции по эксплуатации техническим средством.

Пользуйтесь услугами сертифицированных СТО для профилактики, диагностики и замены неисправного оборудования.

Список интернет-магазинов, реализовывающих детали (регион Москва, СПБ, Киев)
