Предохранители в салоне Фольксваген Тигуан 1 поколения

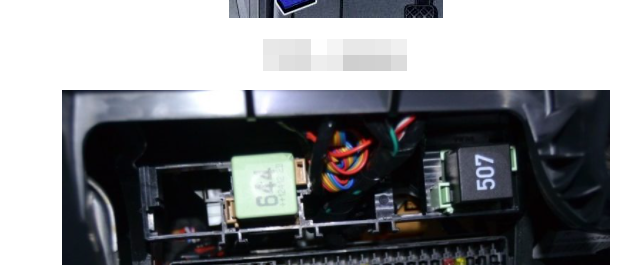

Монтажный блок расположен в нижней части панели управления со стороны водителя. Для доступа к блоку необходимо снять перчаточный ящик.

Замена предохранителя прикуривателя тигуан 2013

Схема блока предохранителей в салоне Volkswagen Tiguan

Замена предохранителя прикуривателя тигуан 2013

9
5А Блок управления подушек безопасности, Контрольная лампа откл. подушки безопасности переднего пассажира

10
10А Блок управления системы полного привода

11
5А Блок управления парковочного автопилота либо ассистента

12
10А Блок управления газоразрядной лампы левой фары

13
5А Датчик высокого давления, Электрохромное внутреннее зеркало заднего вида, Выключатель фонарей заднего хода, Нагревательный резистор жиклера омывателя, Кнопка AUTO HOLD, Контрольная лампа функции AUTO HOLD, Блок управления системы определения занятости сиденья, Передняя камера вспомогательных систем водителя, Датчик уровня и температуры моторного масла, Клавиша отключения ASR и ESP, Клавиша программы управления движением

14
10А Блок управления усилителя рулевого управления, Блок управления системы отслеживания положения а/м, Реле стартера, Блок управления системы электронного регулирования демпфирования, Блок управления распознавания прицепа,Переключатель Tiptronic, Диагностический интерфейс шин данных, Блок управления комбинации приборов, Блок управления отопителя, Выключатель освещения, Блок управления двигателя, Блок управления ABS

15
10А Реле для работы в режиме автономного отопителя, Преобразователь напряжения, Блок управления системы адаптивного освещения и корректора фар, Расходомер воздуха, Диагностический разъём, Блок управления электромеханического стояночного тормоза, Регулятор яркости подсветки выключателей и комбинации приборов, Нагревательный резистор системы вентиляции картера двигателя, Исполнительный электродвигатель корректора левой фары, Исполнительный электродвигатель корректора правой фары

16
10А Блок управления газоразрядной лампы правой фары

17
5А Блок управления комбинации приборов

18
5А Блок управления электроники управления мобильного телефона, Блок управления мультимедийной системы, Датчик магнитного поля для компаса

19
7,5А Блок управления рулевой колонки

20
5/7,5А Блок управления контроля давления в шинах, Устройство приема радиосигнала дополнительного жидкостного отопителя, Реле обогрева заднего стекла, Реле двухтонового звукового сигнала, Блок управления ABS, Переключатель Tiptronic, Блок управления автоматической коробки передач, Блок управления климатической установки, Блок управления Climatronic, Блок управления отопителя

21
7,5/15А Блок управления бортовой сети, Блок управления двери переднего пассажира, Блок управления правой задней двери

22
5А Блок управления бортовой сети, Сирена сигнализации, Датчик системы охраны салона

23
10А Датчик дождя и освещённости, Выключатель освещения, Блок управления системы отслеживания положения а/м,Блок управления системы санкционирования доступа и пуска двигателя, Блок управления камеры заднего вида, Датчик магнитного поля для компаса, Клавиша электромеханического стояночного тормоза, Диагностический разъём

24
10А Блок управления двери водителя, Блок управления левой задней двери

25
5/20А Многофункциональный переключатель, Блок управления автоматической коробки передач, Блок Mechatronik КП DSG

28
40А Реле для работы в режиме автономного отопителя, Блок управления отопителя, Блок управления климатической установки

29
15А Электродвигатель очистителя заднего стекла

31
20А Предохранитель прикуривателя Фольксваген Тигуан и Розетка 12 В

38
10А Блок управления электронной системы блокировки рулевой колонки

39
20А Реле системы очистки фар

39
15А Блок управления распознавания прицепа/ подготовка для установки ТСУ

40
15А Блок управления распознавания прицепа

41
15А Блок управления распознавания прицепа

42
20А Блок управления распознавания прицепа

43
25А Блок управления сдвижного люка

44
25А Блок управления электромеханического стояночного тормоза

45
25А Реле приточного вентилятора, Реле обогрева заднего стекла

46
30А Блок управления двери водителя, Блок управления левой задней двери

47
30А Блок управления двери переднего пассажира, Блок управления правой задней двери

48
20А Реле топливного насоса

49
20А Блок управления бортовой сети

50
25А Блок управления электромеханического стояночного тормоза

51
40А Блок управления приточного вентилятора

52
20/30А Блок управления подогрева передних сидений

53
20/30А Реле системы очистки фар

54
30А Инвертор с розеткой, 12 В — 230 В

55
15А Выключатель регулировки поясничного подпора сиденья водителя

56
15А Блок управления системы электронного регулирования демпфирования

57
25А Блок управления шторки люка

58
1А Контрольная лампа тягово — сцепного устройства (заблокировано)

59
Блок управления с дисплеем радионавигационной системы

Действия в чрезвычайных ситуациях VW Tiguan. Замена предохранителей VW Tiguan

В связи с тем, что автомобиль постоянно усовершенствуется и назначение предохранителей все время меняется, привести достоверную спецификацию предохранителей в данном руководстве невозможно. О расположении предохранителей можно узнать на сервисной станции Volkswagen.

Один предохранитель может защищать цепи нескольких электрических потребителей. И наоборот: у одного потребителя может быть несколько предохранителей. Заменяйте предохранители только после устранения причины их перегорания.

Если новый предохранитель снова быстро перегорел, проверьте соответствующее электрооборудование на сервисной станции.

ВНИМАНИЕ В системе электрооборудования высокое напряжение! Ни в коем случае не прикасайтесь к проводам системы зажигания. Не допускайте возникновения коротких замыканий в электрооборудовании.

Неподходящие предохранители и проволочные вставки могут вызвать пожар. Новые предохранители должны быть рассчитаны на ту же силу тока, что и перегоревшие (цвет и маркировка должны быть идентичными).

Заменять предохранители кусочками проволоки, канцелярскими скрепками и другими подручными средствами запрещено! Использование предохранителей, рассчитанных на большую силу тока, может стать причиной повреждения в другом месте электрической цепи.

Оберегайте открытые блоки предохранителей от грязи и влаги. Грязь и влага в блоке предохранителей могут привести к повреждению электрооборудования.

Расположение предохранителей в автомобиле

Замена предохранителя прикуривателя тигуан 2013

Крышка блока предохранителей в моторном отсеке Открывание блока предохранителей в передней панели Откройте ящик и сильно потяните его назад в направлении, указанном стрелкой. Открывание блока предохранителей в моторном отсеке

Замена предохранителя прикуривателя тигуан 2013

Крышка блока предохранителей в приборной панели со стороны водителя 1. Откройте капот. 2. Отоприте крышку блока предохранителей, сдвинув фиксаторы вперед в направлении, указанном стрелками. 3. Снимите крышку движением вверх. 4. Установку выполните так: наденьте крышку на блок предохранителей, сдвиньте фиксаторы назад против направления, указанного стрелками, до характерного звука фиксации.

ВНИМАНИЕ Оберегайте открытые блоки предохранителей от грязи и влаги. Грязь и влага в блоке предохранителей могут привести к повреждению электрооборудования.

Примечание В автомобиле есть и другие предохранители, не упомянутые в данной главе. Их замена производится только на сервисной станции.

Выключите зажигание и соответствующий электрический потребитель. Откройте соответствующий блок предохранителей. Распознавание перегоревших предохранителей

Замена предохранителя прикуривателя тигуан 2013

Перегоревший предохранитель Перегоревший предохранитель можно узнать по выгоревшей металлической проволоке. Посветите на предохранитель фонариком. Так выгоревшее место будет заметно лучше. Достаньте из крышки блока предохранителей пластмассовый пинцет.

Замена предохранителя прикуривателя тигуан 2013

Извлечение и установка предохранителя • Маленький предохранитель захватите сверху (А). • Большой предохранитель захватите, сдвинув пинцет сбоку (В). • Извлеките перегоревший предохранитель. • Перегоревший предохранитель замените новым, рассчитанным на ту же силу тока (цвет и маркировка должны быть идентичными), того же размера. • Установите на место крышку.

Читайте также:  Как установить ручку КПП от иномарки на автомобили LADA » Лада.Онлайн - все самое интересное и полезное об автомобилях LADA

ВНИМАНИЕ Использование предохранителей, рассчитанных на большую силу тока, может стать причиной повреждений электрической цепи в другом месте.

Предохранители Фольксваген Тигуан NF

1 — Предохранители (SA) в блоке предохранителей А;2 — Предохранители (SB) в блоке предохранителей В;3 — Предохранители (SC) в блоке предохранителей С, в пространстве для ног водителя;4 — Термопредохранитель в пространстве для ног водителя.

Монтажное положение предохранителей (SA) в коммутационном блоке Low


Обозначение на схемах электрооборудования
Номинальная величина
Функция/узел
Клемма

1
SA1-предохранитель 1 в блоке предохранителей А
150А 200АMetallstreil
С — генератор (90А/120А)С — генератор (140А)С — генератор (180А), интегрированный в жгут проводов предохранитель 200 А
30а

2
SA2-предохранитель 2 в блоке предохранителей А
80A
J5O0 — блок управления усилителя рулевого управленияV187 — Электродвигатель эпектроусилителя рулевого управления
30а

3
SA3 — предохранитель 3 в блоке предохранителей А
80A
J293 — блок управлении вентилятора радиатораV7 — вентилятор радиатораV177 — вентилятор радиатора 2
30а

4
SA4 -предохранитель 4 в блоке предохранителей А
40А
J359 — реле малой мощности нагреваZ35 — нагревательный элемент дополнительного воздушного •топ ителя
30а

5
SA5 — предохранитель 5 в блоке предохранителей А
80А;100A
SC20-SC20-5С24. SC42 -SC52, предохранители в блока предохранителей С. в пространстве для ног водителя ;SC20 — дополнительная комплектация. SC20-SC24, SC42-SC56, предохранители в блоке предохранителей С. в пространстве дли ног водителя
30а

6
508 — резьбовое соединение (30) на коммутационном блоке


30

7
SA6 -предохранитель В в блоке предохранителей А
80A
J360 — реле большой мощности нагрева;235 — нагревательный элемент дополнительного воздушного отопителя
30а

8
SA7 — предохранитель 7 в блоке предохранителей А
S0A
J345 • блок управления распознавания прицепа/комлект для установки в условиях сервиса
30а

Предохранители (SB) в коммутационном блоке (исполнение Low), в моторном отсеке слева

F1
SB1 — предохранитель 1 в блоке предохранителей В

не используется

F2
SB2- предохранитель 2 в блоке предохранителей В

J527 — блок управления рулевой колонки
30а

F3
SB3-предохранитель 3 в блоке предохранителей В

J529 — Блок управления бортовой сети
30а

F4
SB4 — предохранитель 4 в блоке предохранителей В
30А
J104 — блок управления ABS; N55 — модулятор ABS
30а

F5
SB5- предохранитель 5 в блоке предохранителей В

не используется

F6
SB6-предохранитель 6 в блоке предохранителей В

J285 — блок управления комбинации приборов
30а

F7
SB7 -предохранитель 7 в блоке предохранителей В
30А
J519 — блок управление бортовой сети
30а

F8
SB8 — предохранитель В в Блоке предохранителей В
25А;15А
J503 — блок управления с дисплеем радионавигационной системы R- магнитола;R78 — ТВ-тюнерR190 — цифровой спутниковый редиотюнерJ650 — блок управления мультимедийной системы
30а

F9
SB9-предохранитель 9 в Блоке предохранителей В
5A
J412 — блок управления электроники управления мобильного телефонаR36 — приемо-передающее устройство телефона
30а

F10
SB10 — предохранитель 10 в блока предохранителей В
5А;10A
J317- реле электропитания клеммы 30 (СВАА, СВАВ. СВВА. BXDB. СВВВ)J623 — блок управления двигателя (BWK, СВАА. СВАВ. СВВА. ВХОВ,СВВВ);J271 — реле электропитания Motronic (BWK;J271 — реле электропитания Motronic (CAWA. CAWB. ССТА)J623 — блок управления двигателя (CAWA. CAWB. ССТА)
30а

F11
SB11
20A
J364 — блок управления дополнительного отопителя
30a

F12
SB12

J533- диагностический интерфейс шин данных
30a

F13
SB13
— 15А;- 30А
— J623 — блок управления двигателя (BWK. CAWA. CAWB. ССТА);- J623 — блок управления двигателя (СВАА. СВАВ. СВВА, BXDB. СВВВ)
87а

F14
SB14
20А
N276 — регулятор давления топлива (СВАА, СВАВ, СВВА, ВХОВ, СВВВ)N290 — клапан дозирования топлива (СВАА. СВАВ, СВВА. BXDB. СВВВ)N70 — катушка зажигания 1 с выходным каскадомN127 — катушка зажигания 2 с выходным каскадомN291 — катушка зажигания 3 с выходным каскадомN292 — катушка зажигания 4 с выходным каскадом
87а

F15
SB15
— 15А;- 5А
— N421 — электромагнитная муфта приводного нагнетателя (BWK)Z19 — нагревательный элемент лямбда-зонда (BWK, CAWA, CAWB, ССТА)Z29 — нагревательный элемент лямбда-зонда 1 после катализатора (BWK. CAWA. CAWB, ССТА)V144 — диагностический насос топливной системы (ССТА)J17 — реле топливного насосе (СВАА, СВАВ, СВВА, BXDB, СВВВ)- J179 — блок управления свечей накаливания (СВАА. СВАВ, СВВА. BXDB. СВВВ)J832 — реле дополнительного топливного насоса (СВАА, СВАВ, СВВА, BXDB, СВВВ)
87а

F16
SB16
ЗОА
J519 — Блок управления бортовой сети
30а

F17
SB17
15A
H2 -сигнал высокого тонаН7 -сигнал низкого тоне
30а

F18
SB18
30А
J608 — блок управления для слецавтомобнлвйR12 — усилительR184 — усилитель цифровой аудиосистемы
30а

F19
SB19
30А
J400 — блок управления электродвигателя стеклоочистителейV — электродвигатель стеклоочистителя
30а

F20
SB20
10А
N276 — регулятор давления топлива (CAWA, CAWB, ССТА)
87а

F21
SB21
10А; 25А
— Z19 — нагревательный элемент лямбда-зонда (СВАА. СВАВ. СВВА, BXDB);- J53B — блок управления топливного насоса (BWK. CAWA. CAWB. ССТА)
87а

F22
SB22

G476 — датчик положения педали сцепления
87а

F23
SB23
— 10А;- 15А
N75 — электромагнитный клапан ограничения давления наддува (СВАА, СВАВ, СВВА,BXDB, СВВВ);- N345 — переключающий клапан радиатора системы рециркуляции ОГ (СВАА. СВАВ. СВВА,BXDB. СВВВ)N276 — регулитордавпвнин топлива (BWK)
87а

F24
SB24
10А
J293 — блок управления вентилятора радиатораJ496 — реле дополнительного насоса системы охлаждения (BWK, CAWA, CAWB. ССТА)N80 — электромагнитный клапан 1 абсорбера (BWK, CAWA, CAWB, ССТА)N205 — клапан 1 регулятора фаз газораспределения (BWK, CAWA, CAWB. ССТА)N75 — электромагнитный клапан ограничения давления наддува (BWK, CAWA, CAWB, ССТА)J359 — реле малой мощности нэгреаа (с дополни тельным воздушным отопителем)J360 — реле большой мощности нагрева (с дополнительным воэду шным ого е нталем)J670 — реле электропитания 2 Motionic (CAWA, CAWB. ССТА)V178 — насос 2 циркуляции охлаждающей жидкости (СВАА. СВАВ, СВВА. BXDB. СВВВ)V50 — циркуляционный насос ОЖ (BWK, CAWA, CAWB, ССТА)
87а

F25
SB25
40 А
J104 — Блок управления ABS; N55 — модулятор ABS
30a

F26
SB26
40А
J681 — реле 2 электропитания клеммы 15
30a

F28
SB28
50А
J179 — блок управления свечей накаливания
30a

F29
SB29
50А
S44 — термопредохранитель 1 регулировки положения сиденья водителя
30a

F30
SB30
50А
J59 — реле разгрузки контакта X, SC28-SC33
30a

Предохранители (SС) в блоке предохранителей С, в пространстве для ног водителя

SC9

К145 — контрольная лампа откл. подушки безопасности переднего пассажира;J234 — блок управления подушек безопасности
15а

SC10
10А
J4S2 — блок управления полного привода
15а

SC11

J446 — блок управления парковочного ассистентаJ791 — блок управления автоматического парковочного ассистента
15а

SC13

Е256 — клавиша отключения ASR и ESPЕ492 — клавиша системы указателя давления в шинахЕ540 — клавише AUTO HOLDE59S — клавиша режима движенииЕ620 — клавиша внедорожного режимеF4 — выключатель фонарей заднего ходаG65 — датчик высокого давленияG238 — Датчик загрязнения воздухаG2S6 — датчик уровня и температуры мвслаJ255 — блок управления CkmatranicJ706 — блок управления системы определения занятости сиденья (только в системе подушек безопасности а/м для США/Канады)К237 — контрольная лампа AUTO HOLDY7 — электрохромное внутреннее зеркалоZ20 — нагревательный резистор левого жиклера стеклоомывателяZ21 — нагревательный резистор правого жиклера стеклоомыветеля
15а

SC14
10A
Е1 — переключатель освещенияF — выключатель стоп-сигналаF47 — выключатель педали тормозаF189 — переключатель TiptronicJIM — блок управления ДВЕJ250 — блок управления системы электронного регулирования демпфированияJ255 — блок управления Cirnatronic (Е94/Е95 — регуляторы обогрева сидений)J235 — блок управления комбинации приборовJ301 — блок управления климатической установки (Е34/Е95 — регуляторы обогрева сидений)J345 — блок управления распознавания прицепа/комплект для установки ТСУ в условиях сервисаJ533 — диагностический интерфейс шин данныхJ492 — блок управления полного приводаJ500 — блок управления усилителя рулевого управленияJ623 — блок управления двигателя
15а

Читайте также:  Топливный фильтр Lada Vesta

SC15
10А
Е102 — регулятор корректора фарG70 — расходомер воздуха (СВАА. СВАВ. СВВА. BXDB)J431 — блок управления корректора фарJ485 — реле для работы в режиме ввтономного отопителяJ540 — блок управления электромеханического стояночного тормозаN79 — нагревательный резистор системы вентиляции картера двигателяТ16 — диагностический разъем IB-контактныйV48 — исполнительный электродвигатель корректора левой фарыV49 — исполнительный электрод вига т ель корректора правой фары
15а

SC16
10А
J668 — модуль правой фары
15а

SC20

F189 — Переключатели TiptronikJ104 — Блок управления ABSJ217 — блок управления АКПJ2SS — блок управления CirnatronicJ301 — блок управления климатической установкиR149 — устройство приема радиосигнала дополнительного жидкостного отопителяSC57 — электропитание предохранителя 57 в блоке предохранителей С
30a

SC21
7.5А
J519 — блок управления бортовой сети
30а

SC22
10А
G273 — датчик системы охраны салона Н12 — звуковой сигнал противоугонной сигнализацииJ641 — реле звукового сигнала противоугонной сигнализации (США/Канада/Мексика)
30а

SC23
10A
Е1 — переключатель освещенияЕ538 — клавиша электромеханического стояночного тормозаG197 — датчик магнитного поля для компасаG397 — датчик дождя и освещенностиJ772 — блок управления камеры заднего видаТ16 — диагностический разъемY7 — элактрохромное внутреннее зеркало
30а

SC24
10A
J386 — блок управления двери водителя (стеклолодьвмник)J367 — блок управления двери переднего пассажира (стеклоподъемник)
30а

SC25
20А
F125 — многофункциональный переключательJ217 — блок управления АКП
30а

SC28
15А
V12 — электродвигатель очистителя заднего стекла
75а

SC29
15А
J730 — реле двойного насоса омывателя
75а

SC30
20А
J29-запирающий диодU1 — прикуривательU5 — розетка 12 ВU18 — розетка 12 8 2U19-розетта 12 В 3
75а

SC33
40А
Е9 — переключатель приточного вентилятораJ485 — реле для работы в режиме автономного отопителя
75a

SC39
15А
J345 — блок управления распознавания прицепа/комплект для установки ТСУ в условиях сервиса
30а

SC40
15А
J345 — блок управления распознавания прицепа/комплект для установки ТСУ в условиях сервиса
30а

SC41
20А
J345 — блок управления распознавания прицепа/комплект для установки ТСУ в условиях сервиса
30а

SC42
25А
J245 — блок управления сдвижного люка
30а

SC43
20А
J540 — блок управления электромеханического стояночного тормоза
30а

SC44
25А
J13 — реле приточного вентилятораJ519 — блок управления бортовой оети (обогреваемое заднее стекло)
30а

SC45
30А
J386 — блок управления двери водителя (стеклоподъемник)J387 — блок управления даери переднего пассажира (стеклоподъёмник)
30а

SC46
30А
J388 — блок управления левой задней двери (стеклоподъемник)J389 — блок управления правой задней двери (стеклоподъемник)
30а

SC47
— 5А;- 15A
— J485 — реле для работы в режиме автономного отопителя;- J17 — реле топливного насосаJ832 — реле дополнительного топливного насосаJ749 — реле топливного насоса дополнительного отопителя
30а

SC48
15А
J388 — блок управления левой задней двери (центральный замок)J389 — блок управления правой задней двери (центральный замок)J393 — центральный блок управления систем комфорта
30а

SC49
— 5А- 20А
— Е1 — переключатель освещения;- J540 — блок управления электромеханического стояночного тормоза
30а

SC50
40А
J126 — блок управления приточного вентилятора
30а

SC51
30А
J774 — блок управления обогрева передних сидений
30а

SC52
20А
J39 — реле системы очистки фар
30а

SC53
30A
U13 — инвертор срозеткой, 12В-230 В
30а

SC54
15А
Е176 — переключатель регулировки положения поясничного подпора сиденья водителяЕ177 — переключатель регулировки положения поясничного подпора сиденья переднего пассажира
30а

SC55
15A
J250 — блок управления системы электронного регулирования демпфирования
30a

SC56
25А
J384 — блок управлений шторки люка
30a

SC57

К226 — контрольная лампа тягово-сцепного устройства (заблок.)
30a

Информация актуальна для моделей Фольксваген Тигуан NF 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.

Материалы по теме

Салонный модуль предохранителей

Салонный модуль плавких элементов в автомобиле Фольксваген Тигуан, расположен с водительской стороны, над площадкой для отдыха ноги. Для доступа к элементам, нужно убрать декоративную крышку

Замена предохранителя прикуривателя тигуан 2013

Распиновка салонного модуля предохранителей.

Защищаемая электросеть или устройство Номинальное значение, А Цветовая маркировка Номер на схеме

Свободный слот 1

Свободный слот 2

Свободный слот 3

Свободный слот 4

Свободный слот 5

Свободный слот 6

Свободный слот 7

Свободный слот 8

Управление AirBag, лампочка отключения AirBag 5 9

Управление полноприводной трансмиссией 10 10

Парктроник 5 11

Левая головная оптика, электромодуль 10 12

Предохранитель клавиш: 5 13

режима повышенной проходимости;

отключение ESP и ASR;

Датчик давления, датчик уровня масла, Climatronic, салонное зеркало заднего вида, обогрев форсунок стеклоомывателя переднего стекла.

ECU; 10 14

управление электроусилителем руля;

регулировка освещения салона;

селектор автоматической КПП;

распознавание буксируемого прицепа;

регулировка приборной панели.

Корректор фары по высоте, правый; 10 15

двигатель корректора фары;

корректор фары по высоте, левый;

разъем для диагностики;

управление электрическим ручником;

регулировка режимов дополнительного отопителя.

Электромодуль головной оптики, правая сторона 10 16

Свободный слот 17

Свободный слот 18

Свободный слот 19

Блок предохранителей C; 5 20

блок контроля АКПП;

антенна дополнительного отопителя.

Контроллер бортового электропитания 7.5 21

Штатная сигнализация: 10 22

Датчик дождя; 10 23

камера заднего вида.

Передние стеклоподьемники, блок контроллер 10 24

Контроллер АКПП 20 25

Свободный слот 26

Свободный слот 27

Задний дворник, мотор 15 28

Насос омывателя фар и лобового стекла 15 29

Розетки и прикуриватель 20 30

Свободный слот 31

Свободный слот 32

Мотор вентилятора закачки воздуха в салон 40 33

Свободный слот 34

Свободный слот 35

Свободный слот 36

Свободный слот 37

Свободный слот 38

Распознавание электросети прицепа 15 39

Распознавание электросети прицепа 15 40

Распознавание электросети прицепа 20 41

Привод люка 25 42

Управление стояночным тормозом 20 43

Подогрев лобового стекла 25 44

Управление стеклоподъемниками передних дверей 30 45

Управление стеклоподъемниками задних дверей 30 46

Реле основного и дополнительного топливного насоса 5 или 15 47

Электромодуль задних дверей, блок комфорта 15 48

Регулировка освещения салона 5 или 20 49

Мотор вентилятора притока воздуха 40 50

Подогрев передних кресел 30 51

Омыватель головной оптики 20 52

Инвертор 12В — 230В 30 53

Регулировка передних автокресел 15 54

Контроллер системы демпфирования 15 55

Шторка люка 25 56

Лампочка подсоединения прицепа 1 57

Свободный слот 58

Блок предохранителей volkswagen tiguan i 5n внедорожник закрытый

Для идентификации автомобиля и достоверного подбора блок предохранителей Volkswagen Tiguan I 5N Внедорожник закрытый, следует внимательно выбрать модификацию транспортного средства. Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.

), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства.

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Читайте также:  🚘 Как открыть дверь на Ладе Веста без основного ключа. Фото. Видео. | ▼ О Ладе ▼

Расположение разъёмов

Замена предохранителя прикуривателя тигуан 2013

Замена предохранителей Volkswagen Tiguan своими руками

Сделай видео про правильную диагностику двигателя от а до я и про оборудование которым делается диагностика. Спасибо.

Подскажите пожалуйста кнопка включения горит, а кондер не включается и вентиляторы тоже молчат. При недостатке фреона вентиляторы должны включаться или нет?

Кстати, точно такой же ремонт был на моем 1007 Peugeot! Спасибо!

Спасибо за видео. Как раз, перед тем этим тоже самое сделали. Плюс только не на зажигание вывели, а с катушек взяли

Дебил! Это от сигналки! Она не у всех есть и это реле может быть где угодно! ДЕБИЛ!!!

можешь подсказать номер или цвет проводов в панели приборов гранты которые идут на ее подсветку??? я хочу перед ним поставить регулятор напряжения,чтобы регулировать яркость подсветки приборов. (ато диоды перепаял и она очень ярко светит и ночью мешает) если не трудно ответь пожалуйста.

Дуже актуальне відео, Мішаня. Дякую!

подскажите где искать 21099 печка то работает то нет.шевелил предохранитель помогало теперь вообще не включается никак предохранитель целый пока ездил на ямах растрясло включилась и почти сразу опять выключилась и не работает.блок предохранителей старого образца

Расположения блоков

Замена предохранителя прикуривателя тигуан 2013

Актуальное назначение блока предохранителей зависит от года выпуска и уровня комплектации автомобиля.

Коммуникационный блок под капотом

Состоит из отдела предохранителей и реле (Основной отдел — 1) и плавких вставок высокой мощности (главные предохранители — 2 ) и находится рядом с аккумулятором, под защитной крышкой.

Замена предохранителя прикуривателя тигуан 2013

Основной отдел предохранителей

Замена предохранителя прикуривателя тигуан 2013

Схема блока предохранителей

Замена предохранителя прикуривателя тигуан 2013

3
5А Блок управления бортовой сети

4
30А Блок управления ABS, Гидравлический блок ABS

6
5А Блок управления комбинации приборов, Блок управления рулевой колонки

7
40А Реле 2 электропитания клеммы 15

8
25А Блок управления с дисплеем радионавигационной системы, Головное устройство, ТВ-тюнер, Цифровой спутниковый радиотюнер, Блок управления мультимедийной системы, Преобразователь напряжения

9
5А Блок управления электроники управления мобильного телефона

10
5/10А Реле питания, Блок управления двигателя

11
20А Блок управления дополнительного отопителя

12
5А Диагностический интерфейс шин данных

13
15/30А Блок управления двигателя

14
5А Регулятор давления топлива, Клапан дозирования топлива, Катушки зажигания

15
5/10/15А Электромагнитная муфта приводного нагнетателя, Нагревательный элемент лямбда-зонда, Нагревательный элемент лямбда-зонда 1 после катализатора, Диагностический насос топливной системы, Реле топливного насоса, Блок управления свечей накаливания, Реле электрического топливного насоса 2

16
30А Блок управления бортовой сети

17
15А Реле сирены сигнализации

18
30А Усилитель цифровой аудиосистемы

19
30А Блок управления электродвигателя стеклоочистителя

20
10А Регулятор давления топлива, Циркуляционный насос ОЖ

21
10/20А Нагревательный элемент лямбда-зонда, Блок управления топливного насоса

22
5А Датчик положения педали сцепления

23
10А Электромагнитный клапан ограничения давления наддува, Переключающий клапан радиатора системы рециркуляции ОГ, Регулятор давления топлива, Расходомер воздуха

24
10А Блок управления вентилятора радиатора, Реле нагрева, Реле дополнительного насоса системы охлаждения, Реле питания, Электромагнитный клапан ограничения давления наддува, Электромагнитный клапан 1 адсорбера, Клапан 1 системы изменения фаз газораспределения, Клапан рециркуляции наддувочного воздуха, Клапан заслонки во впускном коллекторе, Насос 2 циркуляции охлаждающей жидкости, Циркуляционный насос ОЖ, Реле топливного насоса

25
40А Блок управления ABS

26
30А Блок управления бортовой сети

28
50А Блок управления свечей накаливания

29
50А Термопредохранитель 1 регулировки положения сиденья водителя, Предохранители 54 — 57 в блоке салона

30
50А Реле разгрузки контакта X

Вариант 2

Фото — схема

Замена предохранителя прикуривателя тигуан 2013

1
15А Блок Mechatronik КП DSG

2
30А Блок управления ABS

3
15А Реле звукового сигнала

5
5А Блок управления бортовой сети

7
25А Преобразователь напряжения, Блок управления с дисплеем радионавигационной системы, Блок управления мультимедийной системы

8
40А Реле 2 электропитания клеммы 15

10
5/10А Нагревательный элемент лямбда — зонда, Электромагнитная муфта приводного нагнетателя, Диагностический насос топливной системы, Блок управления свечей накаливания

11
5А Блок управления комбинации приборов, Блок управления рулевой колонки

12
5А Блок управления электроники управления мобильного телефона

13
5/10А Блок управления двигателя

14
15/30А Блок управления двигателя

15
5А Диагностический интерфейс шин данных

16
10А Электромагнитный клапан ограничения давления наддува, Переключающий клапан радиатора системы рециркуляции, Расходомер воздуха, Регулятор давления топлива

17
10/15А Регулирующий клапан давления топлива, Циркуляционный насос ОЖ

18
10А Нагревательный элемент лямбда-зонда 20А Блок управления топливного насоса

19
30А Усилитель цифровой аудиосистемы

20
5А Датчик положения педали сцепления

21
30А Блок управления дополнительного отопителя

22
30А Блок управления электродвигателя стеклоочистителя

23
10А Реле большой мощности нагрева, Реле малой мощности нагрева, Реле топливного насоса, Насос 2 циркуляции охлаждающей жидкости, Блок управления вентилятора радиатора, Реле электрического топливного насоса 2, Электромагнитный клапан ограничения давления наддува, Клапан рециркуляции наддувочного воздуха, Электромагнитный клапан 1 адсорбера, Клапан 1 системы изменения фаз газораспределения, Клапан заслонки во впускном коллекторе, Реле питания 2 Motronic, Выключатель стоп-сигналов

24
20А Катушки зажигания 15А Клапан дозирования топлива

25
30А Блок управления бортовой сети

27
50А Реле разгрузки контакта X

29
50А Термо предохранитель 1 регулировки положения сиденья водителя, Предохранители 54 — 57 в блоке салона

30
40А Блок управления ABS (Насос)

Не работает прикуриватель на Фольксваген Тигуан

Проблемы с прикуривателем на любом автомобиле, не только Фольксваген Тигуан, одинаково неприятны для владельцев, даже если они вообще не курят. Это устройство сегодня используется для подключения дополнительных электронных устройств, таких например, как видеорегистратор, зарядное устройство для телефона, автомобильный компрессор и многие другие. Зачастую по их вине именно и происходят отказы.

Почему происходят сбои

Чаще всего происходят отказы из-за перегорания предохранителя. Специалисты рекомендуют проверить питание на предохранителях под номерами 28, 29, 31 и их состояние. В некоторых моделях номер 28 может отсутствовать. Этот блок находится в салоне под рулевым колесом. Также проблемным может быть предохранитель под номером 50 в блоке В, который находится в моторном отсеке. Он рассчитан на силу тока равную 50 ампер.

Следует отметить, что номера предохранителей могут оказаться незадействованными, это зависит от модельного ряда машины. Если обнаружен проблемный предохранитель, следует выяснить причину его перегорания, так как если в цепи имеется короткое замыкание, то пока оно не будет устранено, предохранитель будет перегорать. Также очень внимательно рассмотрите и запомните, откуда вынимается предохранитель, в блоке много пустых гнёзд, место установки легко перепутать, тогда ещё проблемы добавятся.

На что ещё следует обратить внимание

Больше всего проблем доставляет использование гнезда для подключения нестандартного электронного оборудования, особенно автомобильного компрессора. Его пусковой ток может значительно превысить номинальный предел предохранителя и во время пуска он перегорит. Поэтому компрессор рекомендуют подключать непосредственно к клеммам аккумулятора.

Зафиксированы случаи, когда виновниками отказов становились нестандартные разъёмы подключаемых устройств. Во время подключения этих устройств возможно замыкание внутри гнезда прикуривателя, что приводит к короткому замыканию. Если это не привело к устранению проблем, придётся разбирать гнездо прикуривателя для проверки состояния проводки.

К сожалению, встречаются ситуации, когда предохранитель остаётся невредим, а провода обгорают и закорачивают цепи питания. Если получилось добраться до места подключения проводов, следует измерительным прибором убедиться в поступлении бортового питания по ним к разъёмам прикуривателя. В случае, если у вас появилась тяга насладиться качественным секс досугом, вас обязательно привлекут красивые индивидуалки Сочи . Вы можете выбирать шлюх по целому спектру особенностей, включая их вес, объем бюста, а также местоположение!

Оцените статью!
Поделиться
Похожие записи
Комментарии:
Комментариев еще нет. Будь первым!
Имя
Укажите своё имя и фамилию
E-mail
Без СПАМа, обещаем
Текст сообщения
Отправляя данную форму, вы соглашаетесь с политикой конфиденциальности и правилами нашего сайта.
