Замена пыльника внутреннего шруса лада веста
На чтение 13 мин. Опубликовано 13.09.2021
Содержание
- Покажу, как я менял пыльник ШРУСа на Ладе Весте, и почему не надо делать развал
- Замена внутреннего шарнира равных угловых скоростей (ШРУСа, «гранаты»), или его пыльника
- Замена внешнего шарнира равных угловых скоростей (ШРУСа, «гранаты»), или его пыльника (со снятием и без снятия привода)
- Лайфхак: Каким бывает шрус автомобмля Веста- неисправности, снятие и установка
- Штатный наружный и внутренний шрус — артикул и цена
- Где установлен шрус на Весте
- Основные неисправности
- Замена: cнятие и установка шруса
- Внешнего
- Внутреннего
- Аналоги
Основные неисправности
Причины неисправности шарнира можно разделить на несколько пунктов:
- Резкое вождение. Когда Вы резко входите в поворот, «страдают» не только яйца – стойки стабилизатора, но и шарниры равных угловых скоростей, потому что им категорически необходимо в напряженный момент выдать синхронное усилие на колеса – иначе автомобиль может улететь в сторону, будучи неуправляемым.
- Повреждаются шрусы не только от быстрого вождения, но также от «неграмотного» старта. Если Вы стартуете с места с вывернутым рулём (соответственно с вывернутыми колесами), наружная часть шарнира находится под небольшим давлением, она вынуждена стартовать из этого положения. На ее состояние это не скажется должным образом.
- Грязь, пыль и отсутствие смазки. При езде по грязным дорогам пыль все же проникнет во все щели. Два конца детали работают практически постоянно, поэтому должны быть хорошо смазаны. Если смазки становится меньше, эффективность работы шарнира снижается. Естественный признак – хруст из подвески.
Срок службы. Правда или нет, но даже при самой умеренной езде по чистому городу детали приходят в негодность. Через несколько лет придет очередь замены детали– к этому нужно быть готовым.
Покажу, как я менял пыльник ШРУСа на Ладе Весте, и почему не надо делать развал
Поеду сегодня менять пыльник ШРУСа на своей Ладе Весте. Взял в магазине вот такой.
Пыльник сделан из жесткой резины. Заводской идет пластиковый.
- Высота – 120 мм.
- Внутренний диаметр для вала – 22 мм.
- Наружный диаметр – 76 мм.
В комплекте идет гайка, хомуты, стопорное кольцо. Оно должно пригодиться. Еще есть тюбик со смазкой, неизвестно, какого производителя.
Перед тем как поднимать автомобиль, срываем гайку на колесе.
После срывания болтов крепления, поднимаем автомобиль.
На следующем этапе откручиваем болты на стойке, так как развал не регулируется.
Гайки и болты размером под ключ 18 мм. После откручивания стойки извлекаем ШРУС, снимаем старые хомуты.
Целлофан на чехле – это мое творение, с которым я проехал около 400 км. Сбили ШРУС с привода, и теперь будем его разбирать.
Для сравнения я взял гранату от ВАЗ-2109. Сходство есть, но немного отличаются. Девяточная не подойдет. У Весты вал диаметром 25 мм, а на ВАЗ-2109 – 24 мм.
Внутренний диаметр вала на 24.
Количество наружных шлицов – 23 штуки, внутри я насчитал 22 зуба.
На гранате есть маркировка.
Приступаем к обратной сборке.
Вставлять гранату оказалось очень сложно. Интересный момент – развал на Ладе Весте не делается, не предусмотрен заводом, но при сборке есть люфты в болтовом соединении. В таком случае развал может изменяться.
Говорят, что на Тойотах такая же ситуация. Кто знает по этому вопросу, напишите в комментариях. Я думаю, что, все-таки хотя бы схождение нужно сделать после замены пыльника. Или не нужно?
В общем, замену пыльника ШРУСа я закончил. Хруст на поворотах исчез. Пишите свое мнение, какой лучше ШРУС для Лады Весты выбирать, и какую смазку использовать. Всем удачи и здоровья!
Источник
Лайфхак: Каким бывает шрус автомобмля Веста- неисправности, снятие и установка
Шарнир равных угловых скоростей — он же шрус на автомобиле Лада Веста отвечает за то, чтобы крутящий момент передавался на колесо правильно, по своему конструктивному назначению. Он бывает наружный и внутренний. Отмечу, что это не одно и то же, что шаровая опора. Шрус крутит колеса, а на шаровой держатся поворотные кулаки.
Потребность в шарнире возникла с приходом переднеприводных автомобилей, а Веста таковой является – в них спереди одновременно нужно уместить несколько механизмов, отвечающих за передачу крутящего момента и поворота колес. Цена детали зависит от марки, некоторые производители продают деталь отдельно, другие комплектно.
Шрус наружный на Лада Веста принимает крутящий момент от внутреннего, место их крепления поворачивается вплоть до угла 70 градусов во время поворота.
Шарниры равных угловых скоростей передают на правое и левое колесо такое усилие, с которым автомобиль будет двигаться по «правильной» траектории, чтобы ни одно из колес не «повело».
Содержание статьи
- 1 Штатный наружный и внутренний шрус — артикул и цена
- 2 Где установлен шрус на Весте
- 3 Основные неисправности
- 4 Замена: cнятие и установка шруса
- 4.1 Внешнего
- 4.2 Внутреннего
- 5 Аналоги

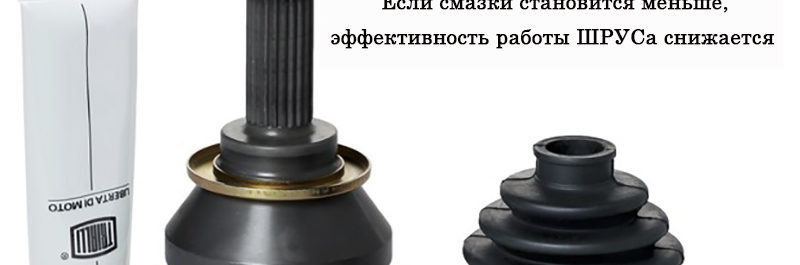

Штатный наружный и внутренний шрус — артикул и цена
Каталожный номер и стоимость (она почти не отличается) детали зависит от типа КПП. На Весту подходят следующие артикулы:
- наружный (Лада Веста). Артикул 845-003-65-70.
- внутренний (Vesta) – 845-003-65-70.
- Пыльник для шруса наружнего (Веста) – 845-003-05-12, внутреннего – 845-003-05-13.
Цена детали в розничных магазинах в среднем равна 2000-2500 рублей. Учтите, что можно купить привод колеса в сборе.
Где установлен шрус на Весте
Шарнир, является частью привода. Благодаря ему крутящий момент передается синхронно (у кардана этого свойства нет). Вал привода колеса соединяется со ступичным подшипником – переходной деталью, через которое происходит «сообщение» с колесом. Сама ступица направляет колеса в определенной плоскости.
В «сообщении» со ступичным подшипником участвует наружная часть шарнира, которая принимает крутящий момент от другой части через соединение. Внутренний шрус на Лада Веста получает крутящий момент от дифференциала. Так работает передний привод с независимой подвеской – с помощью маленькой «вала» удается оптимизировать передачу усилия на колеса, и сделать это правильно.
Основные неисправности
Причины неисправности шарнира можно разделить на несколько пунктов:
- Резкое вождение. Когда Вы резко входите в поворот, «страдают» не только яйца – стойки стабилизатора, но и шарниры равных угловых скоростей, потому что им категорически необходимо в напряженный момент выдать синхронное усилие на колеса – иначе автомобиль может улететь в сторону, будучи неуправляемым.
- Повреждаются шрусы не только от быстрого вождения, но также от «неграмотного» старта. Если Вы стартуете с места с вывернутым рулём (соответственно с вывернутыми колесами), наружная часть шарнира находится под небольшим давлением, она вынуждена стартовать из этого положения. На ее состояние это не скажется должным образом.
- Грязь, пыль и отсутствие смазки. При езде по грязным дорогам пыль все же проникнет во все щели. Два конца детали работают практически постоянно, поэтому должны быть хорошо смазаны. Если смазки становится меньше, эффективность работы шарнира снижается. Естественный признак – хруст из подвески.
Срок службы. Правда или нет, но даже при самой умеренной езде по чистому городу детали приходят в негодность. Через несколько лет придет очередь замены детали– к этому нужно быть готовым.
Замена: cнятие и установка шруса
Как и любая операция по ремонту и замене чего-либо, начинается эта работа с фиксации автомобиля подъемником (или передка подпорками), снятия минуса с аккумулятора.
Далее работа будет немного схожей, потому что для замены любой части шарнира придется его снять – соединение закрыто пыльником.
Проведите ремонт в следующем порядке:
- Слейте масло из КПП.
- Сбейте ступичную гайку (Внимание! На ее место нужна новая гайка, потому что они одноразовые).
- Снимите колесо: двигаясь по часовой стрелке, по очереди ослабляйте крепления.
- Снимите шаровую опору. Выведите поворотный кулак из зацепления, вытолкните наружную часть шарнира равных угловых скоростей из ступицы.
- При помощи головки на 13 снимите крепление держателя внутреннего шарнира к картеру КПП. Вынимайте привод с другой стороны. То же самое проделайте с другой стороны.
Левый привод короче правого.
Внешнего
Для того, чтобы поменять внешний шрус на Весте, разберите привод:
- снимите пыльник;
- выведите две части шарнира из зацепления;
- поставьте новый наружный шрус, добавьте смазку, поставьте пыльник;
- деталь готова к установке – проведите разборку в обратном порядке.
Внутреннего
Процесс замены и установки внутреннего механизма практически ничем не отличается – не забудьте добавить смазку в место соединения, закрепить все детали.

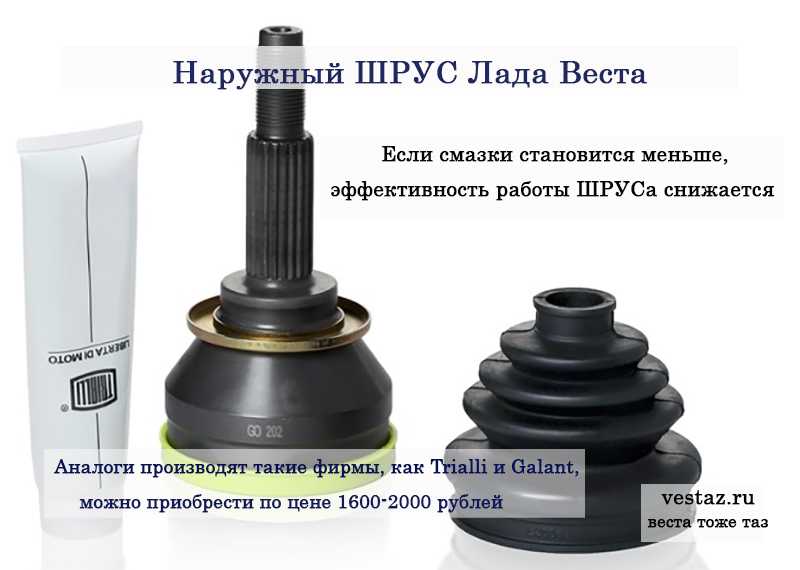

Аналоги
Аналоги производят такие фирмы, как Trialli и Gallant, можно приобрести по цене 1600-2000 рублей, а Триалли продает Шрус по частям: отдельно наружный и внутренний. Они стоят от 2700 до 3000 рублей.
Мы в контакте: Задай вопрос – получи ответ!
Оценка статьи:
Загрузка…
лелик гр
На форуме 14 лет
Сообщения: 46
Откуда: Владимирская обл.
Авто: ваз 21043>2114 2005г.кристалл.
Можно ли заменить пыльник на внутреннем шрузе не вынимая его из коробки?
goon103
На форуме 14 лет
Сообщения: 1543
Откуда: Псков
Авто: SG 2.5T МКПП
Теоретически конечно все возможно, но крайне неоправдано.
Чтобы снять пыльник, нужно отсоединить гранату от полуоси, а это геморой даже при снятой полуоси.
Если неохота мучиться, то можно обмотать пакетом + скочем (положив под чехол побольше смазки). У меня так полгода отъездила на внешнем шрусе (на внутреннем будет вообще на века).
Budy
На форуме 16 лет
Сообщения: 2580
Откуда: Москва, Измайлово
Авто: 099i->опять ино
goon103
На форуме 14 лет
Сообщения: 1543
Откуда: Псков
Авто: SG 2.5T МКПП
Budy писал(а):
мона…..
выводишь наружную гранату из ступицы….
Сразу после этого дергаем рукой за полуось и она у нас в руках.
Anders83
На форуме 13 лет
Сообщения: 144
Авто: ВАЗ-2109
Вместе с внутренней гранатой
Budy
На форуме 16 лет
Сообщения: 2580
Откуда: Москва, Измайлово
Авто: 099i->опять ино
и лужей масла под машиной…
Anders83
На форуме 13 лет
Сообщения: 144
Авто: ВАЗ-2109
Короче, не ищи себе геморой, слей масло с коробки, вынимай шруз и меняй свой пыльник, а то потом ещё и за маслом придётся бежать
goon103
На форуме 14 лет
Сообщения: 1543
Откуда: Псков
Авто: SG 2.5T МКПП
Anders83 писал(а):
Вместе с внутренней гранатой
Budy писал(а):
и лужей масла под машиной…
Само собой! Вопрос ведь в даном случае в том, что рассоединять полуось и гранату под машиной (геморой адский) или вытащив наружу(просто геморой).
goon103 писал(а):
Budy писал(а):
мона…..
выводишь наружную гранату из ступицы….
Сразу после этого дергаем рукой за полуось и она у нас в руках.
_________________
Здесь я имел в виду, что вытащить полуось (с гранатой) довольно просто (неужели слив масла такое сложное занятие).
Zver_042
На форуме 14 лет
Сообщения: 15897
Откуда: Москва
Авто: ВАЗ 21061 1986г.в.-> ВАЗ 21074 1999г.в. -> ВАЗ 21154. Млечный путь М73 2008 -> Авео седан LTZ 2013-> Rio X-Line 2018
Ну если так не хочется сливать масло с коробки,кто помешает вынуть большое стопорное кольцо,сто стороны захода сепаратора в корпус ШРУСа,и вынуть привод вместе с сепаратором и шариками.Пустой корпус остаётся в коробке,его и помыть там не сильно геморно будет.На трипоидном шрусе ещё проще чем на обычном.
Anders83
На форуме 13 лет
Сообщения: 144
Авто: ВАЗ-2109
Zver_042 писал(а):
Ну если так не хочется сливать масло с коробки,кто помешает вынуть большое стопорное кольцо,сто стороны захода сепаратора в корпус ШРУСа,и вынуть привод вместе с сепаратором и шариками.Пустой корпус остаётся в коробке,его и помыть там не сильно геморно будет.
А потом вставлять эти шарики он обратно не зае…ся???
Их на снятом то шрусе, если не вставлял никогда, замучаешься вставлять, а под машиной…!!! Ну если очень захотелось продолжительного секса, то вперёд, главное запастись терпением.
Как говориться: если нельзя, но очень хочется-то можно
Тем более в данном случае это возможно.
Zver_042
На форуме 14 лет
Сообщения: 15897
Откуда: Москва
Авто: ВАЗ 21061 1986г.в.-> ВАЗ 21074 1999г.в. -> ВАЗ 21154. Млечный путь М73 2008 -> Авео седан LTZ 2013-> Rio X-Line 2018
Anders83 писал(а):
А потом вставлять эти шарики он обратно не зае…ся???
Дык,я то привод из коробки вынимал,а всё что написал выше делал в тисках на верстаке(кстати ни один не выпал никуда).Вариант предложен был автору темы.
Про трипоид кстати написал потому,что там точно не зае…ся.Ибо выпадать нечему.
Anders83
На форуме 13 лет
Сообщения: 144
Авто: ВАЗ-2109
Zver_042 писал(а):
Про трипоид кстати написал потому,что там точно не зае…ся.Ибо выпадать нечему
Т.е. ты предлагаешь сыграть ему в поле чудес: Что в чёрном ящике
А там либо шарики, либо их там нет. Шансы примерно 50/50
Что же выберет автор???
лелик гр, ты хоть отпишись потом о результате.
Budy
На форуме 16 лет
Сообщения: 2580
Откуда: Москва, Измайлово
Авто: 099i->опять ино
еще можно предварительно заехать в любой сервис и разжиться любым убитым внутренним шрусом… сбить с него стопорное кольцо…
и неуловимымм движением руки вытащить свой шрус и на его место втолкнуть стаую гранату, используя ее как пробку…
при сборке все наоборот, при этом потери все равно неизбежны….
зы: разживись съемником шрусов….
Aleco
На форуме 14 лет
Сообщения: 693
Откуда: Курчатов Курская обл.
Авто: Ваз-21093i 2000г. Multitronics C340
Zver_042
На форуме 14 лет
Сообщения: 15897
Откуда: Москва
Авто: ВАЗ 21061 1986г.в.-> ВАЗ 21074 1999г.в. -> ВАЗ 21154. Млечный путь М73 2008 -> Авео седан LTZ 2013-> Rio X-Line 2018
Anders83 писал(а):
Т.е. ты предлагаешь сыграть ему в поле чудес: Что в чёрном ящике
Я автору ничего не предлагаю.Машина его,и делает с ней что хочет.Я писал только что можно сделать,если влом сливать масло и выдёргивать привод. Всё зависит от кривизны рук, можно и сепаратор вынуть не растеряв шарики . Автору все предлагают слить масло и вынуть шрус из коробки,что собственно я и сделал бы.
З.Ы. сильно сомневаюсь,что у автора стоит трипоидный шрус.
ТЧМ
На форуме 14 лет
Сообщения: 88
Откуда: г.Фролово
Авто: ВАЗ-21093,карб.1995г.;ВАЗ-2106,карб.1997г.
При снятии валов ни разу не сливал масло – зачем???Снимаем стопорное кольцо(первый раз долго его искал в смазке),затем всё вынимаем(предварительно откручивал почти всю ногу).При сборке не потерял ни одного шарика – на смазке всё отлично держится.Все эти операции проделывал поддомкратив машину(с двух сторон).
rg-45
На форуме 15 лет
Сообщения: 22128
Откуда: москва сао
Авто: ипонское дивятко и маздосарай
Aleco писал(а):
думаю что можно
Цитата:
Автомобиль ОКА, но впринципе конструкция у многих авто аналогичная.
можетбыть на оке этот метод и сработал разок.. я пробовал воткнуть привод в шруз не снимая .(не нечем было гайку ступичную отвернуть)на попытки ушло 6 часов.хрена лысыго там что получится.снятый шрус насадился на привод с первого удара молотком.
Aleco
На форуме 14 лет
Сообщения: 693
Откуда: Курчатов Курская обл.
Авто: Ваз-21093i 2000г. Multitronics C340
rg-45 писал(а):
я пробовал воткнуть привод в шруз не снимая .(не нечем было гайку ступичную отвернуть)на попытки ушло 6 часов.хрена лысыго там что получится.снятый шрус насадился на привод с первого удара молотком.
а просто открутить 2 болтика с шаровой и вбить шрус на место отянув колесо ( если его не снимал) и сне большим усилием толкнуть в сторону движка трудно чтоль?
rg-45
На форуме 15 лет
Сообщения: 22128
Откуда: москва сао
Авто: ипонское дивятко и маздосарай
Aleco писал(а):
отянув колесо ( если его не снимал)
пиши исчё
Anders83
На форуме 13 лет
Сообщения: 144
Авто: ВАЗ-2109
Aleco писал(а):
а просто открутить 2 болтика с шаровой и вбить шрус на место отянув колесо ( если его не снимал) и сне большим усилием толкнуть в сторону движка трудно чтоль?
+1 тем более помоему, не откручивая шаровую ни один шрус не снять.
Если ошибаюсь, поправьте меня. Может кто знает другой способ?
*leha*
На форуме 15 лет
Сообщения: 4657
Откуда: syzran-samara
Авто: HYUNDAI TUCSON 4MT, 2008
ТЧМ писал(а):
При снятии валов ни разу не сливал масло – зачем???Снимаем стопорное кольцо(первый раз долго его искал в смазке),затем всё вынимаем(предварительно откручивал почти всю ногу).При сборке не потерял ни одного шарика – на смазке всё отлично держится.Все эти операции проделывал поддомкратив машину(с двух сторон).
и я так всегда делал. всё быстрее чем масло сливать заливать, да с кувалдами няньчиться и с закусившимися стопорными кольцами.
лелик гр
На форуме 14 лет
Сообщения: 46
Откуда: Владимирская обл.
Авто: ваз 21043>2114 2005г.кристалл.
Спасибо ребята за советы,просто я в скором времени надумываю менять стойки,и заодно пыльник заменю как надо со снятием,просто пока нет лавэ,а ездить надо,я наверное действительно на время пакетом заверну,еще раз всем спасибо!!!!!
Информация по иконкам и возможностям
Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы можете вкладывать файлы
Вы можете скачивать файлы
Определение неисправности ШРУС и причины выхода из строя
Прежде, чем начинать процесс замены гранатки, рекомендуется определить то, какая именно граната нуждается в замене. Простое прощупывание люфта вала на эстакаде и является доступным методом определения неисправности той или иной гранатки. Как правило, исправная гранатка не должна вообще создавать люфт.
Примечание. Стоит отметить, что неисправная гранатка не обязательно бывает у старых машин. Часто наблюдается такая ситуация, когда ШРУС выходит из строя на автомобиле, недавно покинувшим конвейер.
Каковы же основные причины выхода из строя гранатки? Вот они, приведены ниже:
- качество гранатки, которое бывает низким и высоким (часто вместо оригинальной детали продается подделка или устанавливается брак);
- смазка, которая или полностью отсутствует или же имеется в недостаточном количестве;
- выход из строя пыльника(см.Как выполняется замена пыльника ваз), что приводит к порче гранатки (пыльник — это защита и если его нет, в механизм гранатки попадает разный абразивный мусор и вода);
- неправильная манера езды (агрессивный стиль езды);
- плохое состояние дорог (особенно актуально у нас в России).
Итак, определить неисправность ШРУС можно самостоятельно, как и говорилось выше, обнаружив люфт в вале. Кроме того, неисправность гранатки, как и любой другой детали или механизма авто обусловлена изменением свойств, размеров, образованием выработки и т.д. Как и было сказано выше, гранатка является шарниром, в устройстве которого присутствуют элементы, трущиеся и находящиеся под постоянной нагрузкой. Если ШРУС является своеобразным подшипником, то обоймы его обязательно должны иметь поперечные канавки. Именно это позволяет изменять угол между ведущей и ведомой полуосью.Так как гранатка, заставляя автомобиль двигаться, передает колесам значительное усилие, то со временем теряет свои эксплуатационные качества и на детали образовывается выработка. Она же и увеличивает зазор. А там, где нет тесного соприкосновения механизмов и деталей, происходит стук, шум и т.д.
Появление характерного хруста при повороте колес — основной признак выхода из строя гранатки, о котором знает практически большая часть опытных водителей. Такой звук способны издавать только лишь металлические шарики, перекатывающиеся по желобам.
Примечание. Такой хруст способен появиться в любой момент, но, как правило, при поворачивании колес или резком ускорении с места. Кроме того, характерное звуковое сопровождение может появиться и при преодолении препятствий.
Помочь определить признаки неисправности ШРУС помогут и несильные рывки, когда автомобиль трогается с места. Также, эксперты рекомендуют изменить динамику вождения для скорого определения неисправных гранаток. Как и было сказано, гранатка бывает двух типов: наружная и внутренняя. Как определить неисправность наружной или как ее еще называют внешней гранатки, было указано выше.
Примечание. Различается внешний ШРУС от внутреннего, в первую очередь, тем, что он меньше в размерах и выходит из строя гораздо чаще, чем внутренняя гранатка.
Итак:
- Чтобы определить неисправность внешней гранатки еще одним способом, нужно повернуть рулевое колесо и тронуться с места. Если гранатка неисправна, то она начнет «хрустеть».
- Чтобы определить неисправность внутренней гранатки понадобится ехать не криволинейно, как при проверке наружного ШРУС, а прямолинейно. Особенно явно внутренняя гранатка будет сигнализировать звуковым сигналом о том, что ее пора заменить, при преодолении ям, сугробов или неглубоких канав.
- Окончательно проверить неисправность гранатки можно уже на подъемнике. Колеса передка будут в подвешенном состоянии и если ШРУС неисправен, появится характерный хруст.
Устройство гранаты
Что такое ШРУС? Это своеобразный шарнир, который в ответе за равные угловые скорости. ШРУС ВАЗ или как называют данную деталь граната, служит для того, чтобы передавать крутящий момент непосредственно на колеса машины. Устройство этой детали, хотя и отвечающей за важные ходовые параметры, представляет собой довольно простую конструкцию. Так, граната автомобиля состоит только из подшипника шарикового типа, вращающегося не вдоль своей оси, как принято, а поперек.
Примечание. Другими словами, шарнир или граната соединяет между собой полуоси, находящиеся под углом друг к другу. При этом не стоит забывать, что угол этот постояно меняется, а граната или ШРУС является такой деталью, которая все это нормализует.
Принцип действия гранаты заключается в следующем: шарнир позволяет ведущему переднему колесу выполнять без сложностей повороты в разные стороны. И примечательно, что устройство всех шарниров-гранат в разных автомобилях, в том числе и на ваз 2110 одинаковое.
Особенности конструкции
Стоит отметить, что хотя все гранатки бывают одинаковыми по конструкции, но размеры у них могут быть разными. В частности, следует знать, что в одном и том же автомобиле на каждое колесо предназначается по две гранаты, имеющие разные размеры. Шарниры эти следующие:
- внутренний шарнир, который передает вращение от шестерни КПП на вал;
- наружный шарнир, предназначенный для передачи вращения от вала на ступицу.
Так как ШРУС является шарниром, то не удивительно, что в его конструкции должны иметься независимые элементы, попросту называемые шариками. Именно они и передают вращательное движение от ведущей к ведомой части.
Примечание. Шариков в гранатке бывает целых шесть штук. Они не сидят в ШРУСе просто так, а помещены бывают в специальной обойме. Сама обойма размещена между корпусом и внутренней обоймой. Она как бы сидит на ведомом валу, представляющим собой чашу.
Сам корпус и обойма наделены специальными канавками, что позволяет шарикам по ним двигаться. Что касается мест соединения конструкции, то она надежно защищена пыльником, представляющим собой резиновый эластичный колпачок.
Возможные причины хруста
Во внутреннем пространстве находится сферический кулак (обойма) с 6 канавками и шлицевым соединением для полуоси. Вращение происходит через усилие, которое обойма передает на корпус через шары, находящиеся в сепараторе. Шарики, перемещаясь по бороздам, изменяют угол между полуосями. Изготовители утверждают, что все детали ШРУСа выполняются из высокопрочных сплавов и износоустойчивы. Однако бывают случаи, когда рассматриваемая неисправность проявляется у совсем новых автомобилей. Почему это происходит? Причина какая, как узнать ее? Их может быть несколько, вот самые распространенные:
У каждой детали есть свой ресурс выработки. И со временем в шарнирах возникает люфт. Перекатывание шариков, уже более свободное, воспроизводит звук, напоминающий хруст. Он может появиться при повороте, резком ускорении, преодолении препятствий.
На ведущие колеса установлено по 2 гранаты (внутренняя и наружная): первая передает вращение от коробки, вторая — от полуоси к ступице колеса. Поэтому при возникновении постороннего звука нужно определить, какой именно ШРУС издает звук (расположенный слева или справа, внутри или снаружи).
Замена гранатки
Прежде, чем начать процесс замены гранатки необходимо вооружиться следующими инструментами:
- подъемником;
- кувалдой или большим молотком;
- обычным молотком;
- головками на 17 и 30;
- ключом баллонного типа;
- зубилом, не обязательно острым;
- плоской отверткой, желательно шлицевой;
- гаечными ключами на 13 и 17;
- ломом или монтировкой;
- трубой;
- специальным съемником, предназначенным для замены ШРУС;
ветошью.
Ну и, конечно же, следует приобрести новый комплект ШРУС.
Демонтаж старой гранатки
Начинаем процесс замены:
для начала нужно будет открутить гайку, которая сидит на валу с помощью головки на 30, воротка и трубы;
Примечание. Не стоит переживать, если гайка немного замята, ведь если приложить немного усилия, труба с воротом легко отвернут ее.
после того, как гайка отворачивается, следует установить подъемник.
Примечание. При установке домкрата нужно убедиться, что чашка совпадает с точкой упора на автомобиле
Это очень важно и прописано в технике безопасности. Также обязательно следует подложить под кузов автомобиля бревно или кирпичи, хотя последние довольно хрупки и легко могут сломаться.
- колесо теперь нужно будет приподнять, а затем и снять его, откручивая болты крепления;
- теперь нужно освободить колодки, отводя поршень тормозного цилиндра;
- нужно будет вставить лом или монтировку в прорез суппорта, чтобы освободить тормозные колодки;
- пришло время снимать суппорт;
- для этого, используя ключи 13 и 17, откручиваем крепления суппорта.
Примечание. После снятия суппорта его желательно подвязать к пружине стойки, дабы он не мешался.
- теперь нужно вывернуть шаровую опору, опять же при помощи воротка и головки, но уже на 17;
- берем лом и нажимаем им вниз, одновременно стягивая ступицу на себя;
- извелакаем все хомуты и доходим до пыльника;
- отворачиваем его;
- ступица полностью стягивается с шаровой;
- пришла пора извлечь гранатку, используя специальный съемник (его нужно будет установить позади гранатки, а затем выдавить).
Примечание. Если нет съемника, то можно воспользоваться просто молотком, аккуратно сбивая им ШРУС.
Сбивая ШРУС молотком, нужно быть очень аккуратным. Рекомендуется нанести резкий удар в край гранатки.
теперь нужно будет извлечь пыльник со ШРУСа.
Примечание. Нужно будет действовать очень аккуратно. Сняв старый пыльник, следует его тщательно протереть ветошью, а старое стопорное кольцо снять.
- теперь следует одеть малый хомут;
- вдеваем новый пыльник;
- хомут зажимаем;
- ставимновое стопорное кольцо.
Установка новой гранаты
Установка нового ШРУС проводится противоположно снятию, используя те же действия.
- после того, как новую гранату ставим на место, нужно взять кувалду;
- бьем ею аккуратно через доску по гранатке;
- после того, как привод на месте, следует отогнуть пыльник;
- забиваем туда смазки побольше.
Примечание. Рекомендуется использовать ту смазку, которая идет в комплекте с новым ШРУС. К роме того, нужно будет вывести весь воздух из пыльника.
- надеваем пыльник;
- ставим большой хомут.
Примечание. Пока полностью не собрана ступица, рекомендуется проверить состояние колодок, а также шаровых опор и тормозных шлангов. Часто бывает так, что и они выходят из строя и нужна замена.
после того, как затягивается гайка вала, ее нужно будет обработать зубилом.
Примечание. Зубилом обрабатываются края гайки или иными словами, сминаются. Что касается затяжки гайки, то делать это нужно на опущенной с подъемника машине.
Видео подскажет, как все сделать правильно.Кроме того, устанавливая новую гранату на ваз 2110 рекомендуется пользоваться фото-материалами и необходимыми инструментами. Как известно, проводя работу своими руками, обязательно нужен хороший инструмент, чтобы нехватку достаточного опыта хоть как-то окупить качественным оборудованием. Так, съемник для снятия гранатки отлично поможет новичку, наглядным пособием которого является лишь инструкция, видео и фото. Работая самостоятельно, следует знать, что так можно неплохо экономить семейный бюджет, откуда не нужно будет постоянно урывать средства на ремонт, цена на который сегодня не дешевая.
Подготовка к замене гранаты
Вкратце все действия выглядят так: надо снять поворотный кулак в сборе со ступицей и тормозным диском. Для этого от кулака отключают разъём ABS, удаляют тормозной суппорт и т.д. Эти действия можно назвать подготовительными.
Сначала попробуйте выкрутить гайку передней ступицы (ключ «на 30»). Если получится, нужно вывесить авто на домкрате. Затем, сняв колесо, отключайте датчик ABS.
Сожмите лепестки разъёма и отсоедините его от кулака.
Долой суппорт
Обычным рожковым ключом «на 18» надо выкрутить два винта крепления суппорта. Снимать колодки не нужно.
Тормозной механизм можно подвесить на пружине, прикрепив его на проволоке.
Есть одна хитрость: при установке механизма обратно тормозные колодки надо будет разжать. Для этого используется обычная отвёртка.
Разъединяем кулак и рычаг подвески
При помощи двух торцовых ключей «на 16» надо скрутить гайку с винта, который стягивает щёчки кулака (см. фото). Затем щёчки пытаются разжать при помощи шлицевой отвёртки.
Попробуйте теперь надавить на рычаг подвески сверху — палец опоры должен выйти из кулака. Если этого не происходит, используйте молоток и досточку
Но важно не переусердствовать!
Откручиваем рулевой наконечник
Подробнее о замене рулевого наконечника на Рено Логан здесь, а о том, какой наконечник лучше выбрать здесь.
Надо отвернуть две гайки: одну — на шпильке наконечника, вторую — на рулевой тяге. Гайку на тяге только ослабляют (см. фото).
В первом случае нужен ключ «на 16», во втором — «на 22». А затем, пользуясь съёмником, шпильку выжимают из отверстия в рычаге.
Вместо съёмника часто используют молоток и деревянную доску. Делать так не рекомендуется. Подробнее о выборе и замене рулевых наконечников в этом материале.
Чтобы выполнить замену ШРУСа на Рено Логан своими руками, нам потребовался один универсальный съёмник.
Нюансы сборки
Перед обратной сборкой также советуем посмотреть видео о замене внутреннего шруса на ВАЗ 2110. Плюс придерживайтесь нескольких советов.
- На конце вала обязательно устанавливается заглушка из пластика.
- Перед монтажом нового шруса обязательно элемент смазывается специальными составами.
- Устанавливать стопорное кольцо нужно перед тем, как монтировать новый агрегат — гранату.
- Установив привод, он насаживается на шестерню, добиваясь полной фиксации. На этом этапе вам потребуется воспользоваться молотком.
Лучшим решением будет поиск хорошей станции технического обслуживания, где работают настоящие профессионалы своего дела. Доверьте замену гранат им, чтобы гарантировать высокое качество ремонта и эффективность работы всей ходовой части вашего автомобиля.
Ну а если вы не в первый раз занимаетесь ремонтом своей «десятки», тогда такая процедура как замена шруса станет для вас легко выполнимой задачей. Только не забывайте следовать рекомендациям из руководства по эксплуатации к вашему ВАЗ 2110.
Передача крутящего момента от мотора на колеса осуществляется через приводные валы и шарниры равных угловых скоростей, сокращенно ШРУС. ВАЗ 2110, как и многие автомобили, имеет передний привод. От двигателя к колесам идут приводные валы. С двух сторон на валу закреплены ШРУСы. Со стороны коробки выходит внутренний, со стороны колеса – наружный ШРУС. Среди автолюбителей эти шарниры называют «гранатами», из-за внешнего сходства.
Все шаги «от и до»
Если поворотный кулак освобождён от всех шлангов и проводов, а также он удерживается только на амортизаторной стойке, значит, осталось снять его с этой стойки. Нужны два ключа «на 18», которыми откручивают гайки на винтах. Дальше начнётся самое интересное. Колёсную ступицу надо стянуть со шлицевого вала.
Доступ к «гранате» теперь открыт. Пыльник можно сразу разрезать. Попробуйте сбить ШРУС с вала и снять затем стопорное кольцо.
По внутреннему элементу ШРУСа через брусок ударяют молотком. Разъединить его с осью по-другому не получится.
Монтаж новой гранаты и пыльника
Устанавливая новый ШРУС, сначала оденьте пыльник. Не забудьте и о стопорном кольце — лучше, если оно будет новым. Полость ШРУСа перед установкой заполняют специальной смазкой.
Монтаж нельзя будет выполнить, не используя молоток и брусок. Такова реальность.
Если ШРУС уже закреплён, надо обжать хомут на пыльнике. Но сначала можно добавить ещё чуть-чуть смазки.
Получается, в ремкомплекте должен присутствовать не только ШРУС.
Для любого внешнего ШРУСа подходит смазка с добавлением молибдена.
Процедура замены
Первое, с чего рекомендуем начать — это посмотреть видео о замене шруса на ВАЗ 2110. Так вы наглядно поймете, как выполняется процедура и в какой последовательности.Далее, согласно представленной нами инструкции, можно приступать к работе.
- Поскольку шрус расположен снизу автомобиля, вам потребуется подъемник или яма в гараже, откуда вы сможете заняться заменой элемента.
- Обязательно зафиксируйте автомобиль. Для этого можно включить четвертую передачи и затянуть ручной тормоз до упора.
- Под колеса, если вы загнали машину на яму, поставьте клинья или деревянные бруски, чтобы заблокировать колеса.
- Демонтируйте защитный колпак, открутите на ступице гайку.
- Демонтировав ступичную гайку, отвинтите крепежи колеса.
- Поднимите колесо, на котором требуется замена шруса, используя домкрат.
- Теперь выкрутите каждый из шести болтов детали, после чего держать ее будет только фланец.
- С нижней опоры кулака выкрутите два болта.
- Поверните руль до упора, что позволит элементу самому выпасть.
- Снимите пыльник, который расположен в конструкции гранаты.
- Демонтируйте стопорное кольцо.
- Открутите шарнир со шлица вала, чтобы избежать повреждения других узлов.
- Проверьте работу всей системы, чтобы определить причины поломки.
- Установите новый шрус, действия в обратной последовательности.
Как заменить пыльник ШРУСа на Лада Калина?
1. Ставим машину на ровной поверхности, затягиваем ручник и кладем под задние колеса клинья или что-то похожее для того, чтобы машина не покатилась.
3. Используя плоскую отвертку, поддеваем защитный колпачок и снимаем подкрылки (если таковые имеются).
4. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло.
9. Возьмите приводной вал и зафиксируйте его в тисках, затем при помощи отвертки снимаем старые хомуты и срезаем старые пыльники (если они испорчены). Если же пыльники в порядке и будут установлены обратно срезать их не нужно.
12. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.
14. Замените стопорное кольцо внутреннего ШРУСа и смажьте его шлицы графитовой смазкой, после чего аккуратно установите шарнир в корпус КПП.
15. Фиксируем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.
Источник фото
https://youtube.com/watch?v=Hwzgru6JSmM
Источники
- http://luxvaz.ru/vaz-2109/330-zamena-naruzhnogo-i-vnutrennego-shrusa-s-pylnikami.html
- http://vaz-remzona.ru/zamena-shrusa-vaz-2109/
- http://vaz-remont.ru/samostoyatelnaya-zamena-pylnika-shrusa-na-lada-kalina/
Диагностика работы ШРУСа
Любая деталь в процессе работы подвергается износу, который сопровождается изменением ее размеров, образованием зазоров между трущимися деталями. Итак:
ШРУС представляет собой шарнир, что говорит о наличии элементов, которые тесно соприкасаются между собой под постоянным действием нагрузки. Это подобие шарикового подшипника, у которого обоймы с поперечными канавками, позволяющими менять угол между ведомой и ведущей полуосями.
По истечении времени образование выработки увеличивает зазор между деталями, что приводит к появлению постороннего шума.
Появляется характерный «хруст». Чаще всего он возникает при повороте, резком ускорении авто.
Убедиться окончательно в каком состоянии ШРУСы помогут:
- При трогании авто или изменении его динамики появляются несильные рывки.
- При движении вала, находящегося между ШРУСами, в разных плоскостях возникает люфт.
Диагностика неполадок детали
Гранаты имеют защиту в виде резинового пыльника. Он установлен на внешний и внутренний шарнир. Пыльник предотвращает попадание грязи в ШРУС. Еще одна его функция – это удержание смазки, без нее шарнир не будет работать.
Если пыльник со временем изнашивается или он будет разорван, то в шарнир начнет попадать песок, мелкие камни и грязь. Через некоторое время ШРУС придет в негодность и придется менять гранату. Такой ремонт обойдется намного дороже
Поэтому важно контролировать целостность пыльника. В случае обнаружения дефекта, провести замену пыльника ШРУСа.
Проверить состояние пыльников можно визуально самостоятельно, не прибегая к услугам работников станции технического обслуживания. Лучше всего заехать автомобилем на смотровую яму
В первую очередь следует обратить внимание на пыльник ШРУСа наружного. ВАЗ 2110 имеет два пыльника с каждой внешней стороны от колес
Эти пыльники чаще всего выходят из строя. Внутренний пыльник подлежит замене намного реже, чем наружный.
Можно проверить целостность пыльника ШРУСа наружного без ямы. ВАЗ 2110 останавливаем на дороге, желательно на месте, где авто не будет мешать движению ни автомашин, ни пешеходов. Выворачиваем руль вправо до крайнего положения, этого будет достаточно, чтобы провести диагностику наружного пыльника с левой стороны.
Аналогично проводим ревизию пыльника с противоположной стороны. Если на пыльнике видны следы смазки или есть трещины и порезы, то следует провести замену пыльника. Конструкция ВАЗ 2110 позволяет справится с заменой самостоятельно.
Следуя рекомендациям мастеров со стажем, следует проводить замену пыльников как внешнего, так и внутреннего ШРУСа одновременно. Даже если пыльник ШРУСа внутренний еще выглядит целым и без трещин.
Замена пыльника наружного, внутреннего шруса ВАЗ 2109. Замена сальников шрусов ВАЗ 2109. Замена шруса без снятия привода ВАЗ 2109. При замене шруса ВАЗ 2109 нужно ли сливать масло с коробки?
Инструмент для проведения работ
Чтобы выполнить все работы по замене ШРУСа ВАЗ 2109, необходимо иметь в своем распоряжении некоторый инструмент. Вот о нем-то и стоит поговорить. Во-первых, желательно наличие металлических опор, которые потребуется устанавливать под ту сторону автомобиля, на которой проводится ремонт. Во-вторых, обязательно наличие упоров, которые не позволят машине скатиться. В-третьих, надежный домкрат нужен. В-четвертых, потребуется некоторый специальный инструмент.
Замена внутреннего ШРУСа
Когда снимете привод, можно начать проводить замену шарниров. Если планируется только замена пыльника внутреннего ШРУСа ВАЗ 2109, то сбивать с полуоси нужно лишь внешний шарнир. Но промывка внутреннего и забивание в него новой смазки крайне желательна. Для полной замены внутреннего ШРУСа его нужно сбить с полуоси. Так как шарнир вам больше не нужен, то не стоит жалеть его, можно действовать самыми варварскими способами.
Замена внешнего ШРУСа
Как и в прошлом пункте, сначала хорошенько промываете полуось, протираете ее насухо, после чего монтируете все элементы. Сначала пыльник, затем кольцо, набиваете ШРУС на шлицы. Вот и все, осталось лишь выдавить всю смазку под пыльник и надеть его, затянув хомутами
Обратите внимание на то, что хомуты червячного типа использовать нельзя, они будут упираться в ступицу.
И в завершение производится установка всего привода и сборка всей стороны подвески. Сначала ставите внутренний ШРУС. Попадаете на шлицы, после чего наносите по приводу пару резких ударов. Это позволит кольцу проскользнуть внутрь, предварительно сжавшись до минимального диаметра
Обратите внимание на то, что граната должна плотно прилегать к коробке, это ее нормальное положение. Но не забывайте, что ШРУС немного смещается по оси колес.
Далее, что необходимо знать о замене ШРУСа ВАЗ 2109 – это монтаж внешнего шарнира. Для этого устанавливаете его напротив отверстия в ступице и, слегка надавливая на последнюю, аккуратно вводите ее. Чтобы убедиться окончательно в том, что граната вошла до конца, можно нанести пару резких ударов по ступице. Только подставьте деревянный брус для смягчения. В дальнейшем ступица полностью установится, когда будете затягивать гайку. Вот и все, теперь можно собирать сторону и приступать ко второй.
После проведения замены всех шарниров не забудьте залить в коробку масло. Если при попытке тронуться с места вы слышите, что коробка вращается, но движение на колеса не передается, то диагноз однозначный – какой-то внутренний ШРУС не встал на свое место, не попал на шлицы. Придется выяснить, какой барахлит, и провести его установку повторно, соблюдая все рекомендации. Также стоит отметить, что замена ШРУСа без снятия привода ВАЗ 2109 может проводиться, но это будет намного сложнее выполнить. Потратите много времени и сил.
Замена внутреннего шарнира равных угловых скоростей (ШРУСа, «гранаты»), или его пыльника
Внутренние ШРУСы на Lada Vesta, в зависимости от модификации, могут устанавливаться двух типов — Трипоид, или шариковый.
Левый и правый ШРУСы — аналогичны.
Смазка для ШРУСов шарикового типа — ШРУС-4, количество — от 80см3
Смазка для ШРУСов типа трипоид — специальная смазка для трипоидных подшипников, количество — 100 гр.
Внутренний ШРУС типа Трипоид: 1 — ступица; 2 — корпус шарнира; 3 — ролик; 4 — вал
Примечание:
При установке хомутов братите внимание, что их свободные концы должны быть направлены в сторону, противоположную вращению привода при движении вперед.
Снимите привод переднего колеса (см. тут).
Закрепите привод в слесарных тисках и снимите большой хомут пыльника
Если ШРУС шарикового типа, нужно снять малый хомут, сдвинуть пыльник по валу чтобы он не мешал и сбить (спрессовать) ШРУС молотком через мягкую выколотку, нанося удары по внутренней обойме шарнира
Снимите с вала стопорное и упорное кольца также, как это показано на наружном шарнире (см. тут)
Промойте детали керосином и просушите..
Если ШРУС типа трипоид, то снимите корпус внутреннего ШРУСа с роликов ступицы.
Для предотвращения саморазборки ШРУСа, ролики ступицы могут быть закернены в корпусе по кругу на заводе-изготовителе. В этом случае перед снятием корпуса с роликов осторожно сточите закерненный край корпуса подходящим инструментом, стараясь не повредить ролики.
следы керна на корпусе
Примечание:
Если планируется оставить старый ШРУС, то можно поставить метки обозначающие взаимное расположение корпуса ШРУСа, ступицы с роликами и приводного вала, чтобы при сборке можно было ориентироваться на эти метки.
Снимите стопорное кольцо, при помощи съёмника стопорных колец, выведя его из проточки на шлицах вала.
Снимите со шлицев вала обойму с роликами.
Если необходимо заменить пыльник, то снимите малый хомут и снимите пыльник с привода.
Если устанавливается старый ШРУС, промойте его керосином до полного удаления старой смазки и протрите сухой, чистой тканью.
Установите пыльник на вал, предварительно обмотав шлицы скотчем.
Для облегчения установки пыльника можно нанести небольшое количество смазки.
На ШРУСах шарикового типа:
На правом приводе выверните пыльник наизнанку на вал.
Установите упорное кольцо, используя ключ «на 24» как оправку.
С помощью плоской отвёртки установите стопорное кольцо
Нанесите немного смазки на шлицы вала
Надеваем ШРУС на шлицы вала.
Выравниваем корпус шарнира с осью вала.
Ударами молотка через деревянный брусок (или мягким молотком) напрессовываем ШРУС на вал до фиксации стопорным кольцом.
Заполните шарнир смазкой (в количестве от 80 см3).
Надвиньте пыльник на ШРУС, при этом малый пояс пыльника должен оказаться в специальной канавке на валу.
Приподняв малый пояс, выпустите излишний воздух.
Закрепите пыльник хомутами.
На ШРУСах типа трипоид:
Установите на шлицы привода ступицу (обойму) шарнира и зафиксируйте её стопорным кольцом.
Если устанавливаете старый ШРУС, совместите установленные при разборке метки.
Убедитесь, что стопорное кольцо полностью вошло в проточку вала и фиксирует ступицу от снятия.
Заполните ШРУС специальной (для трипоидов) смазкой в количестве около 100 г.
(в ШРУС заложите около 40 г, а остальное — в пыльник)
Наденьте корпус шарнира на ролики ступицы.
(если шарнир старый — совместите установленные при разборке метки)
Надвиньте на корпус ШРУСа пыльник и закрепите его хомутом(и).
Установите привод, заменив при этом стопорное кольцо. Установите все снятие детали на автомобиль.
Видео
Источник
Аналоги
Аналоги производят такие фирмы, как Trialli и Gallant, можно приобрести по цене 1600-2000 рублей, а Триалли продает Шрус по частям: отдельно наружный и внутренний. Они стоят от 2700 до 3000 рублей.
Источник
Штатный наружный и внутренний шрус — артикул и цена
Каталожный номер и стоимость (она почти не отличается) детали зависит от типа КПП. На Весту подходят следующие артикулы:
- наружный (Лада Веста). Артикул 845-003-65-70.
- внутренний (Vesta) – 845-003-65-70.
- Пыльник для шруса наружнего (Веста) – 845-003-05-12, внутреннего – 845-003-05-13.
Цена детали в розничных магазинах в среднем равна 2000-2500 рублей. Учтите, что можно купить привод колеса в сборе.
Каким бывает шрус автомобмля Веста- неисправности, снятие и установка
Шарнир равных угловых скоростей — он же шрус на автомобиле Лада Веста отвечает за то, чтобы крутящий момент передавался на колесо правильно, по своему конструктивному назначению. Он бывает наружный и внутренний. Отмечу, что это не одно и то же, что шаровая опора. Шрус крутит колеса, а на шаровой держатся поворотные кулаки.
Потребность в шарнире возникла с приходом переднеприводных автомобилей, а Веста таковой является – в них спереди одновременно нужно уместить несколько механизмов, отвечающих за передачу крутящего момента и поворота колес. Цена детали зависит от марки, некоторые производители продают деталь отдельно, другие комплектно.
Шрус наружный на Лада Веста принимает крутящий момент от внутреннего, место их крепления поворачивается вплоть до угла 70 градусов во время поворота.
Шарниры равных угловых скоростей передают на правое и левое колесо такое усилие, с которым автомобиль будет двигаться по «правильной» траектории, чтобы ни одно из колес не «повело».
Замена внешнего шарнира равных угловых скоростей (ШРУСа, «гранаты»), или его пыльника (со снятием и без снятия привода)
Левый и правый наружные ШРУСы — одинаковые по конструкции.
Смазка типа ШРУС-4 закладывается в корпус. Количество смазки — 40см3
Наружный ШРУС: 1 — обойма; 2 — вал; 3 — корпус шарнира; 4 — шарик; 5 — сепаратор
Поскольку все детали шарнира селективно подобраны друг к другу, ремонтировать его нельзя, в запчасти поставляется ШРУС в сборе.
Снимите привод в сборе (см. тут).
Если планируется заменять только внешний ШРУС, или его пыльник, то снимать привод целиком из КПП — необязательно. Для этого достаточно извлечь хвостовик наружного ШРУСа из ступицы и произвести сопутствующие этому операции:
— открутить и извлечь рулевой наконечник
— открутить стойку стабилизатора
— и либо отсоединить шаровую опору от кулака, либо открутить поворотный кулак от стойки амортизатора
(подробнее эти операции см. там же)
Примечание:
Обратите внимание, что концы всех хомутов пыльников ШРУСов направлены в сторону, противоположную вращению привода при движении вперед. Это делается во избежание зацепления концом хомута каких-либо предметов (травы, проволоки и пр.)
Если привод снимался целиком — закрепите его в слесарные тиски.
Далее, независимо от того снимался привод целиком, или нет, с помощью пассатиж снимите большой хомут с наружного ШРУСа. Можно помогать расстегнуть замок хомута с помощью второй руки и плоской отвёртки.
Таким же образом снимите малый хомут и сдвиньте пыльник в сторону по оси. Если пыльник повреждён, то его можно срезать ножом и удалить. Если пыльник заменять не планируется, то малый хомут можно не снимать, а аккуратно вывернуть пыльник наизнанку.
Удалите с помощью обтирочного материала всю излишнюю смазу с деталей.
Дальнейшее снятие ШРУСа , в случае если привод не снимался целиком, лучше всего производить с помощью специального съёмника.
. Либо сколачиваем ШРУС с привода с помощью мягкой выколотки, преодолевая сопротивление стопорного кольца, нанося удары по внутренней обойме
Если шарнир будет использоваться повторно, нельзя наносить удары по сепаратору или корпусу шарнира.
Снимите с привода стопорное кольцо, выведя его из специальной проточки на шлицевой части.
Примечание: замените стопорное кольцо новым.
Если заменяется пыльник, снимите также упорное кольцо
(присутствует в зависимости от модификации)
Снимите пыльник с вала, если это необходимо.
В случае, если устанавливается старый ШРУС/пыльник промойте все детали керосином от старой смазки и оботрите чистой сухой тканью.
Чтобы не повредить пыльник, обмотайте шлицы привода скотчем, или изолентой.
Наденьте пыльник на вал привода и удалите скотч.
Если снималось упорное кольцо — устанавливаем:
Не используйте для установи упорного кольца торцевую головку. Внутренняя фаска, имеющаяся почти на всех головках, сожмет кольцо, что не позволит установить его на вал.
Закрепляем вал привода в тисках вертикально.
И используя рожковый ключ «на 24» как оправку, устанавливаем упорное кольцо (если было).
Так же установите стопорное кольцо.
Заложите необходимое количество смазки в полость ШРУСа и его пыльника, также смажьте шлицы привода.
Напрессуйте шарнир ударами молотка по хвостовику шарнира через выколотку из мягкого металла (либо мягкий молоток, или через деревянный брусок) до момента фиксации стопорным кольцом. Убедитесь что ШРУС зафиксирован.
Примечание: Напрессовка ШРУСа на вал, установленный на автомобиле (т.е. который не снимался полностью) может стать затруднительной, если вы работаете без помощника. Дело в том, что если вал с внутренним ШРУСом типа трипоид, то он пружинит и необходима помощь в его надёжной фиксации. В этом смысле, в зависимости от обстоятельств, снятие привода целиком и его фиксация в тисках, в конечном итоге, может быть менее трудозатратна.
Сдвиньте пыльник в сторону шарнира так, чтобы большой пояс пыльника был полностью надет на ШРУС, а малый пояс встал в предназначенную для этого проточку на валу.
Подходящим (не острым) инструментом приподнимите малый пояс пыльника, выпустив из внутренней полости излишний воздух.
При помощи больших пассатижей или специальных клещей для хомутов и отвертки устанавливаем хомуты пыльника.
Хомуты устанавливаем с учетом направления вращения привода (см. выше).
Перед установкой привода на автомобиль поставьте новое стопорное кольцо на хвостовик внутреннего шарнира.
Устанавливаем привод в сборе на автомобиль.
Для чего в ШРУСах стопорные кольца
К основным задачам ШРУСов относится передача крутящего момента от коробки передач на колесо. Причём с минимальными потерями на трение и с дополнительной компенсацией хода подвески. Добавляется еще и обеспечение поворотных движений. А степень необходимой свободы для хода подвески и поворота управляемых колёс достигается за счет углов изгиба и осевого смещения шарниров. И вот как раз для того, чтобы удержать наружный и внутренний ШРУСы на валу, используются стопорные кольца. Несложно понять, что нагрузка на них во время эксплуатации и выполнения всех описанных действий каждого из узлов ложится огромная. Кольца должны её выдерживать, обеспечивая надёжную, прочную фиксацию.
Как свидетельствуют эксперты, только в 10% случаев выход из строя качестенно изготовленных приводных валов и ШРУСов, обусловлен слишком сильными ударами и обычным износом компонентов. Все остальные 90% — это проблемы, возникающие из-за ошибок монтажа, среди которых, в том числе, использование некачественных или неправильное использование качественных стопорных колец, а также повреждения пыльников (несвоевременная замена), приводящие к потере смазки и загрязнению шарнира.
Примечательно то, что стопорные кольца могут быть одинаковыми у некоторых производителей. Это обеспечивает унификацию изделий и позволяет использовать одно и то же кольцо в разных моделях автомобилей.
Видео
Источник
Cнятие и установка шруса
Как и любая операция по ремонту и замене чего-либо, начинается эта работа с фиксации автомобиля подъемником (или передка подпорками), снятия минуса с аккумулятора.
Далее работа будет немного схожей, потому что для замены любой части шарнира придется его снять – соединение закрыто пыльником.
Проведите ремонт в следующем порядке:
- Слейте масло из КПП.
- Сбейте ступичную гайку (Внимание! На ее место нужна новая гайка, потому что они одноразовые).
- Снимите колесо: двигаясь по часовой стрелке, по очереди ослабляйте крепления.
- Снимите шаровую опору. Выведите поворотный кулак из зацепления, вытолкните наружную часть шарнира равных угловых скоростей из ступицы.
- При помощи головки на 13 снимите крепление держателя внутреннего шарнира к картеру КПП. Вынимайте привод с другой стороны. То же самое проделайте с другой стороны.
Левый привод короче правого.
Внешнего
Для того, чтобы поменять внешний шрус на Весте, разберите привод:
- снимите пыльник;
- выведите две части шарнира из зацепления;
- поставьте новый наружный шрус, добавьте смазку, поставьте пыльник;
- деталь готова к установке – проведите разборку в обратном порядке.
Внутреннего
Процесс замены и установки внутреннего механизма практически ничем не отличается – не забудьте добавить смазку в место соединения, закрепить все детали.
Где установлен шрус на Весте
Шарнир, является частью привода. Благодаря ему крутящий момент передается синхронно (у кардана этого свойства нет). Вал привода колеса соединяется со ступичным подшипником – переходной деталью, через которое происходит «сообщение» с колесом. Сама ступица направляет колеса в определенной плоскости.
В «сообщении» со ступичным подшипником участвует наружная часть шарнира, которая принимает крутящий момент от другой части через соединение. Внутренний шрус на Лада Веста получает крутящий момент от дифференциала. Так работает передний привод с независимой подвеской – с помощью маленькой «вала» удается оптимизировать передачу усилия на колеса, и сделать это правильно.
