Левое 600р, правое 550р. Асферика с подогревом. Сразу скажу что никакой разницы от заводских не почувствовал. Также как и раньше, картинка в боковых зеркалах выглядит удаленной по сравнению с картинкой в салонном зеркале. Уж не знаю что у меня стояло до этого, но логично предположить что не асферика, так как никаких полосок на старых зеркалах не было.
Итак поехали.
1. Отщекиваем пластиковую накладку, сначала верхнюю часть на себя, потом вверх. Накладка выглядит так

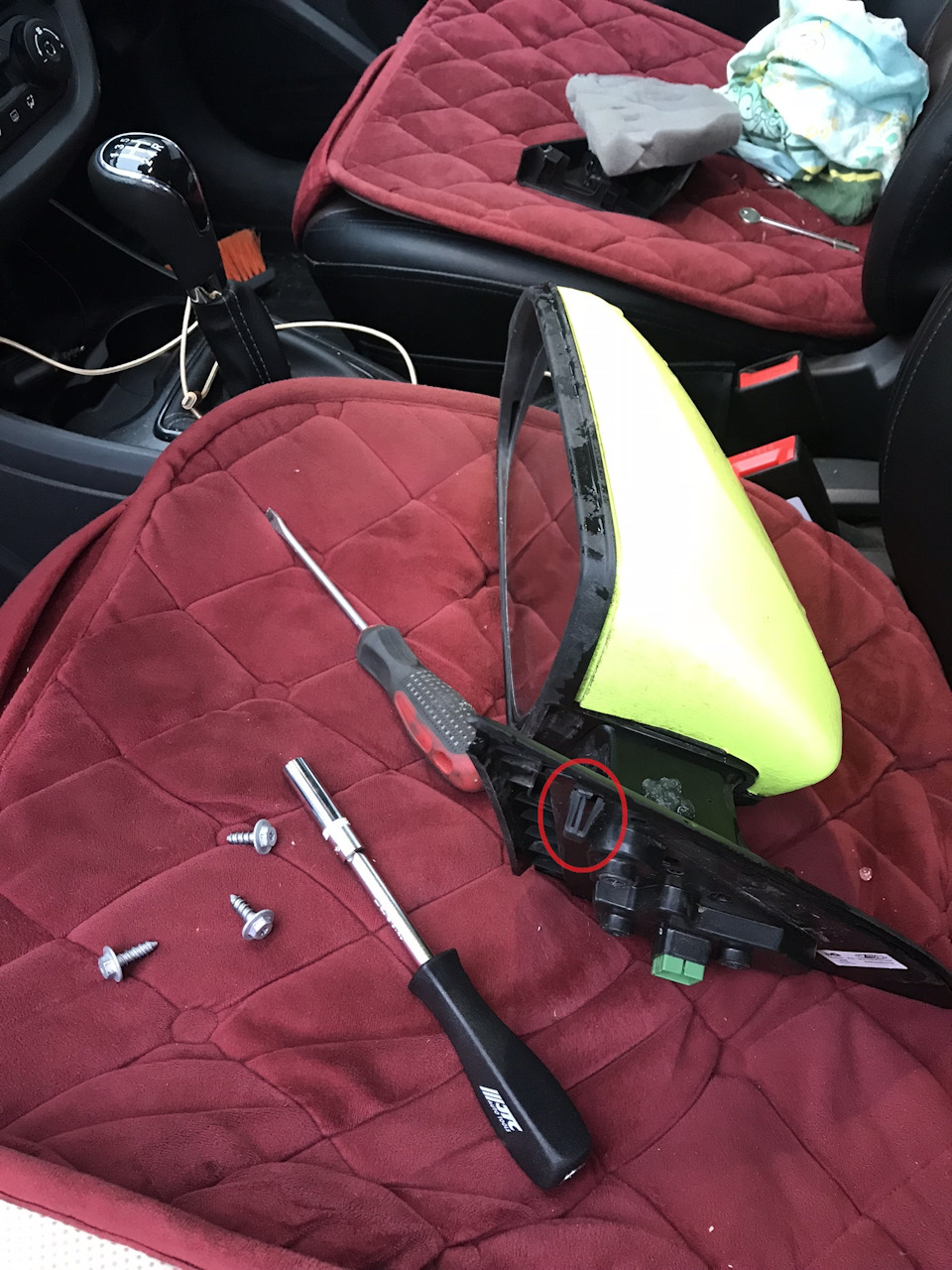

2. Отверкой с головкой на 8 выкручиваем 3 самореза и отсоединяем провода. В итоге зеркало будет держаться на одном пластиковом фиксаторе, обвел его кружком. Отщелкивается либо пальцем, либо отверткой.

3. Теперь самое главное! Несем зеркало в теплое место и греем. Тогда пластиковые защелки отсоединяются гораздо легче. Я использовал строительный фен.

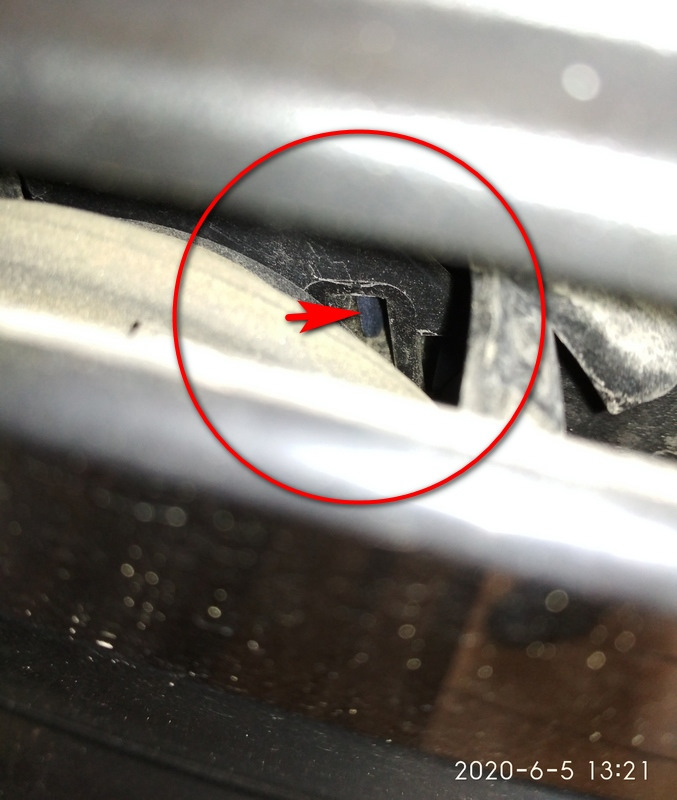

4. Нагрели. Теперь берем длинную шлицевую отвертку, находим хорошо освещенное место и смещаем зеркало в одну сторону до упора. Увидим защелки.

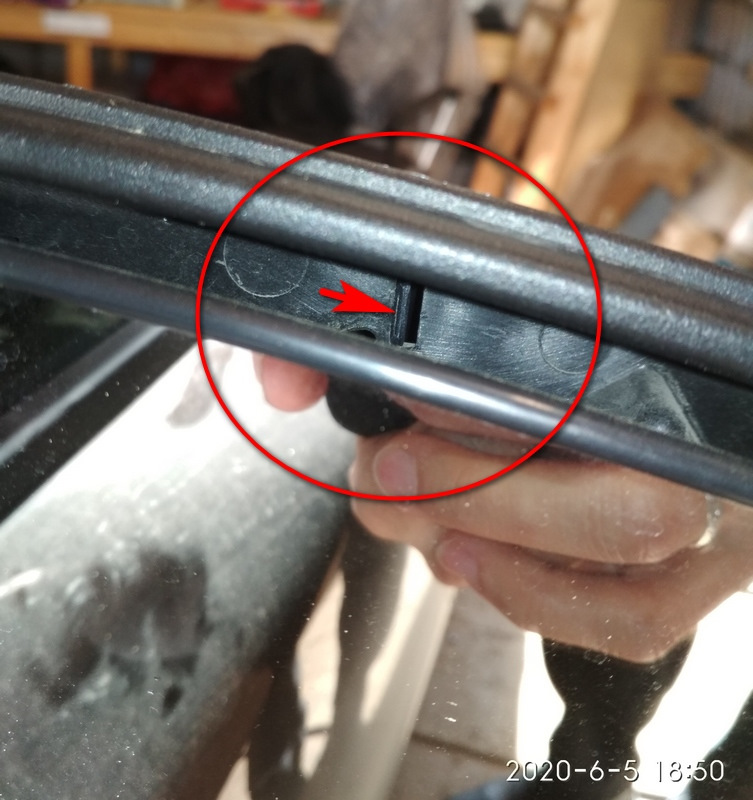

Они идут по кругу. Какие-то довольно хорошо видно и их легко отщелкнуть. Остальные достать довольно сложно. Обязательно нужен хороший свет. В итоге через пару минут имеем:

5. Берем новое зеркало, тоже обязательно его греем и оно довольно легко защелкивается

Как видно новые зеркала больше по размеру и не имеют черного обрамления. Но встают хорошо, ничего не задевает.

6. Ну и итоговый результат, было-стало

Ну и главный итог, который я вынес для себя. Любая работа с пластиком только в тепле!

Самостоятельно снять и разобрать боковые зеркала на Лада Веста и Икс Рей не слишком сложно. Необходимо лишь придерживаться описанного алгоритма действий.

Порой владельцу авто приходится снимать боковые зеркала. Причин тому может быть несколько – это и треснувшее стекло, и перегоревшая лампа в повторителе поворота, и попавший камень, и различные повреждения на корпусе (трещины, царапины) и т. д.

Естественно, обладатели отечественных моделей не являются исключением, а потому необходимо разобраться в вопросе, как самостоятельно снять и разобрать боковые зеркала на Лада Веста и Икс Рей.

Апрель 13, 2018

Как самостоятельно снять и разобрать боковые зеркала на Лада Веста и Икс Рей

Самостоятельно снять и разобрать боковые зеркала на Лада Веста и Икс Рей не слишком сложно. Необходимо лишь придерживаться описанного алгоритма действий.

Содержание
• Лада Веста
• Снимаем
• Разбираем

Порой владельцу авто приходится снимать боковые зеркала. Причин тому может быть несколько – это и треснувшее стекло, и перегоревшая лампа в повторителе поворота, и попавший камень, и различные повреждения на корпусе (трещины, царапины) и т. д.

Естественно, обладатели отечественных моделей не являются исключением, а потому необходимо разобраться в вопросе, как самостоятельно снять и разобрать боковые зеркала на Лада Веста и Икс Рей.

Лада Веста

Перед началом работ рекомендуется отключить «-» клемму с АКБ.

<!–наверх ↑–>

Снимаем

В первую очередь, требуется демонтировать накладку (пластик) внутри авто на двери. Этот пластиковый компонент держится тремя фиксаторами – один верхний и два нижних. Верхний необходимо отщелкнуть, после чего вывести из зацепления оба нижних.

После снятия накладки, откроется доступ к штекерам, которые необходимо разъединить.

Зеркало крепится 3-мя винтами, которые нужно выкрутить. Для работы необходима трещотка, а также головка на 10 либо бита TorxT20.

<!–наверх ↑–>

Разбираем

Чтобы самостоятельно разобрать боковое зеркало на Лада Веста, сам зеркальный компонент нужно развернуть в боковое положение, благодаря чему образуется проем.

Через этот проем следует аккуратно отщелкнуть повернутый вбок зеркальный компонент, после чего, использовав отвертку, вынуть его.

Для снятия пластиковой накладки требуется использовать ту же отвертку, которой аккуратно поддеваются фиксаторы. Причем, если необходимо снять только накладку, демонтировать зеркальный компонент не стоит.

Весь процесс работ показан в сюжете.

<!–наверх ↑–>

Лада Икс Рей

Самостоятельное снятие и разборка боковых зеркал на Лада Икс Рей осуществляется похожим образом. Накладка зеркала со стороны салона совмещена с остальной дверной картой, а это значит, что для ее демонтажа, сначала придется снимать всю обивку передней двери.

Затем алгоритм действий такой же, как и для Весты – разъединяются штекера, а потом откручиваются болты крепления зеркала к двери (также головкой на 10 либо битой TorxT20).

Разборка самого зеркала происходит в следующей последовательности.

Сначала требуется снять зеркальный компонент, для чего потянуть его за край и отщелкнуть фиксаторы. Что касается проводки подогрева стекла, то ее отсоединять необязательно.

Для снятия накладки, необходимо надавить на пластиковые фиксаторы, что располагаются внутри корпуса зеркала, после чего подвинуть панель вбок.

Как видно, самостоятельно снять и разобрать боковые зеркала на Лада Веста и Икс Рей не слишком сложно. Необходимо только работать предельно аккуратно, чтобы не сломать пластиковые защелки.

Апрель 13, 2018

Самостоятельная замена светодиодов в поворотнике зеркала Лада Веста

Самостоятельная замена светодиодов в поворотнике зеркала Лада Веста подразумевает установку вместо штатных светодиодов, купленной LED-ленты.

Содержание
• Замена
• Ход работ
• Демонтаж
• Работы с зеркалом

Некоторые модели АвтоВАЗа, в том числе Лада Веста и Икс Рей, оснащаются боковыми зеркалами заднего вида с интегрированными в их корпуса повторителями поворотов. Причем в качестве осветительного элемента устанавливаются либо лампы, либо светодиоды. Именно замена светодиода в поворотнике зеркала Лада Веста может стать небольшой проблемой.

Замена

Как показывает практика, если стоят лампы, то сложностей ждать не приходится. А вот со светодиодами все не так просто. Если такой поворотник перегорит, его нужно либо менять в сборе, либо ремонтировать. Именно второй вариант и необходимо рассмотреть подробнее.

Стоит отметить, что конструкция зеркал у Весты, Калины, Приоры и Гранты одинакова, а потому самостоятельная замена светодиодов в поворотнике зеркала Лада Веста и других перечисленных моделей осуществляется по одной и той же схеме.

Материалы

Для работ, выполняемых по примеру одного из участников Драйва, известного там под ником Rusl01 с его «Лада Vesta I’m ROBOT», будут нужны следующие материалы:

1. Термоклей;
2. Лак для ногтей оранжевого цвета;
3. Светодиодная лента в силиконовой оболочке.

<!–наверх ↑–>

Ход работ

<!–наверх ↑–>

Демонтаж

В первую очередь, требуется снять и разобрать само боковое зеркало заднего вида.

Сначала снимается пластиковая накладка с передней стойки внутри машины. Она держится за счет 3-х фиксаторов. Верхний необходимо отщелкнуть, после чего вывести из зацепления оставшиеся два крепления снизу.

После разъединяются штекера проводки и откручивается само зеркало, которое зафиксировано на 3-х винтах. Их можно выкрутить как головкой на 10, так и битой TorxT20.

Далее начинается процесс разборки зеркала. Сперва зеркальный компонент требуется развернуть в боковое положение.

В результате образуется проем, через который можно отщелкнуть зеркальный компонент и вынуть его из корпуса зеркала. Все делается плоской отверткой, но работать необходимо аккуратно.

Сама накладка выполнена из пластика. Она держится за счет фиксаторов, а потому снять ее можно, просто поддев отверткой или ножом, без демонтажа зеркального компонента.

Наглядно все показано в видео.

<!–наверх ↑–>

Работы с зеркалом

Далее самостоятельная замена светодиодов в поворотнике зеркала Лада Веста подразумевает работу непосредственно с повторителем поворота.

LED-поворотник необходимо снять – он просто отщелкивается от корпуса.

Далее демонтируется стекло. Для этого его нужно нагреть техническим феном, чтобы герметик размяк.

Когда разборка окончена, необходимо извлечь заводские светодиоды и установить на их место LED-ленту, закрепив ее посредством термопистолета.

Уже на месте ленту следует вскрыть несколькими слоями лака.

Сборка и установка зеркала осуществляется в обратном порядке.

На этом самостоятельная замена светодиодов в поворотнике зеркала Лада Веста завершена.

Как заменить зеркальный элемент бокового зеркала Lada Vesta, Largus FL своими руками

Зеркальный элемент меняется в случае его повреждения или в ходе разборки бокового зеркала. Как снять и установить зеркальный элемент наружных зеркал Lada Vesta, Largus FL рассказывается в технологической инструкции.

Открыть капот и отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10).

Рамка зеркального элемента крепится к подвижной части моторедуктора регулировки положения рамки фиксаторами (8 шт.), являющимися неотъемлемой частью рамки.

Lada Vesta

Порядок снятия наружного зеркала:

1. Снять накладку со стойки двери в салоне (отщелкиваем верхний фиксатор №1 и выводим из зацепления два нижних №2).
2. Отсоединяем колодки с проводами, нажимая на фиксаторы.
3. Вывернуть три винта крепления зеркала (ключ «на 10» или TorxT20).

Как разобрать зеркало:

1. поверните зеркальный элемент в максимальное боковое положение.
2. через образовавшуюся щель аккуратно отщелкните зеркальный элемент и извлеките его из корпуса (плоская отвертка).
3. пластиковая накладка удерживается фиксаторами, и может быть демонтирована без снятия зеркального элемента (поддеваем отверткой).

Более детально процесс разборки зеркала можно изучить по инструкции «Ремонт моторедуктора регулировки положения зеркального элемента на автомобиле в сборе». Архив доступен для пользователей сайта:

_x000D_ Чтобы скачать файлы нужно авторизироваться на сайте

Процесс также показан на видео:

Lada Vesta

Порядок снятия наружного зеркала:

1. Снять накладку со стойки двери в салоне (отщелкиваем верхний фиксатор №1 и выводим из зацепления два нижних №2).
2. Отсоединяем колодки с проводами, нажимая на фиксаторы.
3. Вывернуть три винта крепления зеркала (ключ «на 10» или TorxT20).

Как разобрать зеркало:

1. поверните зеркальный элемент в максимальное боковое положение.
2. через образовавшуюся щель аккуратно отщелкните зеркальный элемент и извлеките его из корпуса (плоская отвертка).
3. пластиковая накладка удерживается фиксаторами, и может быть демонтирована без снятия зеркального элемента (поддеваем отверткой).

Более детально процесс разборки зеркала можно изучить по инструкции «Ремонт моторедуктора регулировки положения зеркального элемента на автомобиле в сборе». Архив доступен для пользователей сайта:

_x000D_ Чтобы скачать файлы нужно авторизироваться на сайте

Процесс также показан на видео:

Снятие

Нажатием на нижнюю часть рамки 2, рисунок 1-1, зеркального элемента, перевести рамку в крайнее нижнее положение.

Рисунок 1-1 – Зеркало заднего вида наружное: 1 – корпус зеркала; 2 – рамка зеркального элемента

Через образовавшийся зазор, между рамкой зеркального элемента и корпусом зеркала вставить острие плоской отвертки 1, рисунок 1-2, в стык рамки зеркального элемента с моторедуктором 2 перемещения рамки, одновременно оттягивая рамку от корпуса (отвертка плоская).

Рисунок 1-2 – Крепление зеркального элемента: 1 – отвертка; 2 – моторедуктор перемещения рамки зеркального элемента; 3 – фиксатор рамки зеркального элемента

Поворачивая отвертку вокруг своей оси, отщелкнуть фиксатор 3 рамки зеркального элемента от моторедуктора.

Переводя рамку 5, рисунок 1-3, зеркального элемента в крайние положения и переставляя отвертку, произвести расфиксацию всех фиксаторов 3 рамки от моторедуктора 2.

Снять рамку зеркального элемента, отсоединив от клемм электрического обогревателя провода 1.

Рисунок 1-3 – Снятие зеркально элемента: 1 – провод элемента обогрева зеркала; 2 – моторедуктор; 3 – фиксатор рамки зеркального элемента; 4 – корпус зеркала; 5 – рамка зеркального элемента

Замена бокового зеркала на Lada Vesta своими руками

Боковые зеркала автомобиля Lada Vesta снимаются для замены, ремонта или доработок. Процесс не сложный, но имеет определенные особенности, о которые лучше знать заранее, чтобы ничего не сломать. Перед началом работ не забудьте отключить минусовую клемму аккумулятора.

Снять облицовку 1, рисунок 3-4, потянув за верхний угол в сторону от двери преодолевая сопротивление пластмассового держателя.

Отсоединить колодку 3, рисунок 3-5, жгута проводов двери от наружного зеркала.

Отвернуть винты 2 крепления наружного зеркала к двери 1, снять зеркало (головка сменная Torx T20, вороток).

Установка в обратном порядке.

Как снять и установить боковые зеркало на Весте также показано на видео:

А вам приходилось самостоятельно менять заеркала на Весте?

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Пошаговая инструкция замены повторителя поворота в зеркале Лада Веста

1. Помещаем машину в периметр ремонтной зоны.
2. На стороне водителя отщелкиваем пластиковый корпус с динамиком.
3. Выкручиваем винты.
4. Отсоединяем колодки с проводами.
5. Снимаем зеркало в сборе.
6. Разбираем его на составные части.
7. Заменяем повторители поворотов.
8. Устанавливаем новые.
9. Собираем конструкцию.

Снятие

Нажатием на нижнюю часть рамки 2, рисунок 1-1, зеркального элемента, перевести рамку в крайнее нижнее положение.

Рисунок 1-1 – Зеркало заднего вида наружное: 1 – корпус зеркала; 2 – рамка зеркального элемента

Через образовавшийся зазор, между рамкой зеркального элемента и корпусом зеркала вставить острие плоской отвертки 1, рисунок 1-2, в стык рамки зеркального элемента с моторедуктором 2 перемещения рамки, одновременно оттягивая рамку от корпуса (отвертка плоская).

Рисунок 1-2 – Крепление зеркального элемента: 1 – отвертка; 2 – моторедуктор перемещения рамки зеркального элемента; 3 – фиксатор рамки зеркального элемента

Поворачивая отвертку вокруг своей оси, отщелкнуть фиксатор 3 рамки зеркального элемента от моторедуктора.

Переводя рамку 5, рисунок 1-3, зеркального элемента в крайние положения и переставляя отвертку, произвести расфиксацию всех фиксаторов 3 рамки от моторедуктора 2.

Снять рамку зеркального элемента, отсоединив от клемм электрического обогревателя провода 1.

Рисунок 1-3 – Снятие зеркально элемента: 1 – провод элемента обогрева зеркала; 2 – моторедуктор; 3 – фиксатор рамки зеркального элемента; 4 – корпус зеркала; 5 – рамка зеркального элемента

Обзор цен производителей запчастей

Наименование / каталожный артикул	Цена в рублях
Указатель поворотов W5W (2180-8201776)	От 600
Боковые зеркала оригинальные LadaVesta (2180-8201777)	От 3000
*цены указаны состоянием на 05.04.2019 года.

Установка

Присоединить к клеммам 7, рисунок 1-4, электрического обогрева зеркального элемента провода 1.

Совместить направляющие штыри 6 рамки 4 зеркального элемента с отверстиями 3 в подвижной части моторедуктора 2

Рисунок 1-4 – Установка зеркального элемента: 1 – провод элемента обогрева зеркала; 2 – моторедуктор; 3 – отверстие направляющее моторедуктора; 4 – рамка зеркального элемента; 5 – корпус зеркала; 6 – штырь направляющий рамки зеркального элемента; 7 – клемма электрического обогрева зеркального элемента

Нажатием на зеркальный элемент, рисунок 1-5, по окружности расположения фиксаторов поочередно зафиксировать их до щелчка.

Рисунок 1-5 – Установка зеркального элемента

Присоединить клемму провода «массы» к аккумуляторной батарее (ключ гаечный 10).

Включить зажигание и клавишами управления проверить на отсутствие препятствий при повороте рамки в крайние положения.

Замена бокового зеркала на Lada Vesta своими руками

Боковые зеркала автомобиля Lada Vesta снимаются для замены, ремонта или доработок. Процесс не сложный, но имеет определенные особенности, о которые лучше знать заранее, чтобы ничего не сломать. Перед началом работ не забудьте отключить минусовую клемму аккумулятора.

Снять облицовку 1, рисунок 3-4, потянув за верхний угол в сторону от двери преодолевая сопротивление пластмассового держателя.

Отсоединить колодку 3, рисунок 3-5, жгута проводов двери от наружного зеркала.

Отвернуть винты 2 крепления наружного зеркала к двери 1, снять зеркало (головка сменная Torx T20, вороток).

Установка в обратном порядке.

Как снять и установить боковые зеркало на Весте также показано на видео:

А вам приходилось самостоятельно менять заеркала на Весте?

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Видео инструкция

Как разобрать боковое зеркало Весты старого образца на видео:

Как разобрать боковое зеркало Весты нового образца (с электроскладыванием) на видео:

А вам приходилось самостоятельно снимать зеркальный элемент бокового зеркала на Весте?

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Источник

Ход работ

Демонтаж

В первую очередь, требуется снять и разобрать само боковое зеркало заднего вида.

Сначала снимается пластиковая накладка с передней стойки внутри машины. Она держится за счет 3-х фиксаторов. Верхний необходимо отщелкнуть, после чего вывести из зацепления оставшиеся два крепления снизу.

После разъединяются штекера проводки и откручивается само зеркало, которое зафиксировано на 3-х винтах. Их можно выкрутить как головкой на 10, так и битой TorxT20.

Далее начинается процесс разборки зеркала. Сперва зеркальный компонент требуется развернуть в боковое положение.

В результате образуется проем, через который можно отщелкнуть зеркальный компонент и вынуть его из корпуса зеркала. Все делается плоской отверткой, но работать необходимо аккуратно.

Сама накладка выполнена из пластика. Она держится за счет фиксаторов, а потому снять ее можно, просто поддев отверткой или ножом, без демонтажа зеркального компонента.

Наглядно все показано в видео.

Работы с зеркалом

Далее самостоятельная замена светодиодов в поворотнике зеркала Лада Веста подразумевает работу непосредственно с повторителем поворота.

LED-поворотник необходимо снять – он просто отщелкивается от корпуса.

Далее демонтируется стекло. Для этого его нужно нагреть техническим феном, чтобы герметик размяк.

Когда разборка окончена, необходимо извлечь заводские светодиоды и установить на их место LED-ленту, закрепив ее посредством термопистолета.

Уже на месте ленту следует вскрыть несколькими слоями лака.

Сборка и установка зеркала осуществляется в обратном порядке.

На этом самостоятельная замена светодиодов в поворотнике зеркала Лада Веста завершена.

Автомобили семейства Лада Веста, Lada XRAY оснащены повторителями поворотов. В первой модели предустановлены светодиоды, во второй – стандартные лампы накаливания.

Как утверждает изготовитель, повторители поворотов одноразовые, при перегорании диода блок подлежит замене целиком (в сборе). Однако, народные умельцы отыскали другие способы замены диодов с минимальными затратами.

Лада Икс Рей

Самостоятельное снятие и разборка боковых зеркал на Лада Икс Рей осуществляется похожим образом. Накладка зеркала со стороны салона совмещена с остальной дверной картой, а это значит, что для ее демонтажа, сначала придется снимать всю обивку передней двери.

Затем алгоритм действий такой же, как и для Весты – разъединяются штекера, а потом откручиваются болты крепления зеркала к двери (также головкой на 10 либо битой TorxT20).

Разборка самого зеркала происходит в следующей последовательности.

Сначала требуется снять зеркальный компонент, для чего потянуть его за край и отщелкнуть фиксаторы. Что касается проводки подогрева стекла, то ее отсоединять необязательно.

Для снятия накладки, необходимо надавить на пластиковые фиксаторы, что располагаются внутри корпуса зеркала, после чего подвинуть панель вбок.

Как видно, самостоятельно снять и разобрать боковые зеркала на Лада Веста и Икс Рей не слишком сложно. Необходимо только работать предельно аккуратно, чтобы не сломать пластиковые защелки.

Самостоятельная замена светодиодов в поворотнике зеркала Лада Веста подразумевает установку вместо штатных светодиодов, купленной LED-ленты.

Некоторые модели АвтоВАЗа, в том числе Лада Веста и Икс Рей, оснащаются боковыми зеркалами заднего вида с интегрированными в их корпуса повторителями поворотов. Причем в качестве осветительного элемента устанавливаются либо лампы, либо светодиоды. Именно замена светодиода в поворотнике зеркала Лада Веста может стать небольшой проблемой.

Х ХОД РАБОТ

Д ДЕМОНТАЖ

В первую очередь, требуется снять и разобрать само боковое зеркало заднего вида.

Сначала снимается пластиковая накладка с передней стойки внутри машины. Она держится за счет 3-х фиксаторов. Верхний необходимо отщелкнуть, после чего вывести из зацепления оставшиеся два крепления снизу.

После разъединяются штекера проводки и откручивается само зеркало, которое зафиксировано на 3-х винтах. Их можно выкрутить как головкой на 10, так и битой TorxT20.

Источник

Как снять

Снятие накладки производится при снятом зеркальном элементе. Работы по снятию зеркального элемента производить в соответствии с этой инструкцией.

Отжать держатели 1, рисунок 2-2, накладки 2, снять накладку с корпуса 3 зеркала.

Рисунок 2-2 – Снятие накладки зеркала: 1 – держатель накладки; 2 – накладка зеркала; 3 – корпус зеркала

Замена

Как показывает практика, если стоят лампы, то сложностей ждать не приходится. А вот со светодиодами все не так просто. Если такой поворотник перегорит, его нужно либо менять в сборе, либо ремонтировать. Именно второй вариант и необходимо рассмотреть подробнее.

Стоит отметить, что конструкция зеркал у Весты, Калины, Приоры и Гранты одинакова, а потому самостоятельная замена светодиодов в поворотнике зеркала Лада Веста и других перечисленных моделей осуществляется по одной и той же схеме.

Материалы

1. Термоклей;
2. Лак для ногтей оранжевого цвета;
3. Светодиодная лента в силиконовой оболочке.

Видео инструкция

А вам приходилось самому снимать накладки зеркал?

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Как разобрать боковое зеркало на ЛадаВеста. Пошаговая инструкция

Необходимые материалы, инструменты:

• отвертка с крестообразным наконечником;
• пластиковая лопатка;
• новая диодная лента или ее аналоги, заменители, блок в сборе;
• дополнительное освещение по мере необходимости.

1. Глушим двигатель, выжимаем стояночный тормоз.
2. Открываем водительскую дверь.
3. Отщелкиваем пластиковую обшивку со встроенным динамиком.
4. Снимаем колодки с проводами.
5. Отверткой выкручиваем три винта – самореза.
6. Снимаем модуль – боковое зеркало (далее — БЗ).

1. Разбираем на составные элементы: вставка, отражатель, поворотник, крышка.
2. Отщелкиваем повторитель левого поворотника, извлекаем повторитель поворота (далее — ПП).

1. На штатное место устанавливаем (заменяем) повторитель поворота, собираем конструкцию в обратной последовательности, если нет других поломок, дефектов.

Вывод

Поменять боковое зеркало, установить повторитель поворота несложно. При покупке светодиодной продукции тщательно сверьте каталожные артикулы, совместимость с моделью вашего авто.

При обнаружении дефектов кабельно-проводниковой продукции, повреждении изоляционного слоя замените участки, обновите контакты колодки с проводами.
По мере необходимости обращайтесь за консультацией к автоэлектрикам СТО, менеджерам автомагазинов.

Демонтаж накладки может потребоваться при замене бокового указателя поворота или для замены самой накладки.

Сигналом к замене стал отломанный сегмент защёлки левого зеркала, который застрял в щели.

Восстановив хронологию предыдущих событий, вспомнил, что указатели поворотов в зеркалах меняли по гарантии, снимая накладки.
Плюс ко всему, левому зеркалу досталось в определённый момент, что, в комплексе и привело к поломке защёлок.

Вывод: ни в каждом дилерском центре могут снять накладки, не повредив защёлки.

Сняв левую накладку, я увидел масштаб повреждений.
Из 5-ти защёлок, живыми были лишь 2.

Т.к. правая накладка была посечена до грунта в множественных местах, то решил, что закажу и поменяю обе накладки.

Качество накладок — на твёрдую 4.

Ну и самое главное, как снять и не сломать.

Накладка имеет 5 защёлок.

Чтобы до них добраться, необходимо изменять положение зеркального элемента, обзавестись длинной шлицевой отвёрткой и источником освещения.
Начать лучше с отгибания и фиксации зеркала.
Мне хватило подходящей, короткой отвёртки, вставленной между зеркалом и кронштейном, чтобы было удобно.

Где искать защёлки, в каком направлении отжимать — показано на следующих фото.

Не боимся нажимать на края зеркального элемента и оттягивать их, в пределах разумного, чтобы менять его положение.
Механизм позволяет это делать без использования кнопок на модуле водительской двери.

Добраться нелегко, но можно, если захотеть.
С какой защёлки начать?
Тут вариантов масса.
Я начинал с наружной, а затем добирался до самой труднодоступной и глубокой, что за приводом зеркального элемента.
Если она отщёлкнулась — дальше пойдёт легче.

Кто хочет, сначала произвести демонтаж зеркального элемента, вот видео из комментариев, в котором этот процесс занимает считанные секунды.
Сам я это не проделывал, т.к.есть опасения за судьбу защёлок на зеркальном элементе.
Разборка зеркала образца 2015 года

Как заменить зеркальный элемент бокового зеркала Lada Vesta, Largus FL своими руками

Зеркальный элемент меняется в случае его повреждения или в ходе разборки бокового зеркала. Как снять и установить зеркальный элемент наружных зеркал Lada Vesta, Largus FL рассказывается в технологической инструкции.

Открыть капот и отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10).

Рамка зеркального элемента крепится к подвижной части моторедуктора регулировки положения рамки фиксаторами (8 шт.), являющимися неотъемлемой частью рамки.

Как заменить накладки боковых зеркал Lada Vesta, Largus FL своими руками

Пластиковые накладки корпуса наружных зеркал снимаются для дальнейшей разборки зеркала, либо для замены их на новые в случае повреждений. Накладки зеркала крепятся к корпусу зеркала с помощью держателей, фиксируемых на корпусе зеркал. Чтобы не сломать их рекомендуется воспользоваться технологической инструкцией.

Накладка 1, рисунок 2-1, зеркала крепится к корпусу зеркала с помощью пяти держателей 2, фиксируемых на корпусе зеркала.

Рисунок 2-1 – Накладка наружного зеркала заднего вида: 1 – накладка; 2 – держатель накладки

Видео инструкция

Как разобрать боковое зеркало Весты старого образца на видео:

Как разобрать боковое зеркало Весты нового образца (с электроскладыванием) на видео:

А вам приходилось самостоятельно снимать зеркальный элемент бокового зеркала на Весте?

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Источник

Как крепится боковое зеркало

На моделях семейства Лада боковые зеркала фиксируются тремя винтами – саморезами к двери автомобиля. С целью проведения профилактики предварительно демонтируйте пластиковую обшивку, динамик. После чего приступайте к отвинчиванию винтов.

Как установить

Установить накладку 2, рисунок 2-3, на корпус 1 зеркала, убедиться в том, что кромка накладки закрывает снаружи ограничитель корпуса и не выступает над поверхностью корпуса зеркала и указателя поворота.

Рисунок 2-3 – Установка накладки зеркала: А – правильная установка накладки; Б – неправильная установка накладки; 1 – корпус наружного зеркала; 2 – накладка зеркала

Проконтролировать полноту фиксации держателей 1, см. рисунок 2-2, на корпусе зеркала 3.

Установить рамку зеркального элемента

Как разобрать зеркало лада веста

Всем привет. Запись пригодится при замене повторителей, замене зеркала, зеркального элемента, при разборке зеркала для любых манипуляций.

Прикупил я повторители бегущие (ну или бегающие, кому как угодно)).
Старые мне прослужили верой и правдой 3.5 года. Иногда потели — но не сильно. Но пару раз я ударился зеркалами. Зимой у нас в городе некоторые дороги совсем узкие). При выборе меньшего из зол выбираю ударить зеркалом)

Тут появились эти повторители. Посмотрел у других — вроде все довольные. Ну и заказал в «Весташопе».

Да, понятное дело — мальчишество. Но иногда хочется поиграться) Да и как мы знаем — мужики никогда не выходят из детства. Только игрушки меняются…

Кстати, логика работы поворотников интересная у Весты. Повороты работают только на заведенном двигателе. Даже при зажигании — тишина. Аварийка работает всегда. Но без зажигания — без звука. На прошлых авто у нас по другому было…

Заказывал, как всегда, с другими товарами. Иначе доставка дороговато обходится).
Повторители пришли в собственной коробочке, хорошо упакованы. Сделаны с виду качественно.

Вариант 1. С демонтажем зеркального элемента.

Вначале сдвинул нижний внутренний край зеркального элемента вглубь зеркала. Так проще сверху подлезть к защелкам.

Проверил. Все работает. Вот и сравнение со штатным повторителем.
В общем так:
Спереди бегущий лучше. Моргает ярче штатного (намного). Заметен лучше. Ну и просто моргает красивее (имхо).
Из салона — чуть хуже видно. Штатный ярче моргал. Здесь как-то быстро тухнет крайний диод. Для меня не критично. Все равно видно — моргает или нет.
Сзади — видно хуже. Но на то и есть задний поворотник (на фонаре).
Сбоку бегущий ярче и заметнее.

На видео видно, как работают «бегущие» повторители поворота на зеркалах при ярком солнце, ночью. Сравнение с обычными. Вид сбоку, сзади, спереди

В общем, мне понравилось, как работает. Но еще второе зеркало…

Вариант 2. Без снятия зеркального элемента.

Второе зеркало разбирал быстрым способом. Но аккуратно, можно обломать защелки. Подлез я к ним длинной плоской отверткой. Для наглядности расположу фото снятой накладки (правда с другого зеркала) здесь же. Отщелкнул все, кроме 4й — слетает сама. К ней не подлезть. Все защелки целые. Если оставить две последних и снять накладку — могут сломаться! До пятой можно добраться, вывернув зеркало полностью наружу (сложив в обратную сторону))

Боковые зеркала автомобиля Lada Vesta снимаются для замены, ремонта или доработок. Процесс не сложный, но имеет определенные особенности, о которые лучше знать заранее, чтобы ничего не сломать. Перед началом работ не забудьте отключить минусовую клемму аккумулятора.

Порядок снятия наружного зеркала:

1. Снять накладку со стойки двери в салоне (отщелкиваем верхний фиксатор №1 и выводим из зацепления два нижних №2).
2. Отсоединяем колодки с проводами, нажимая на фиксаторы.
3. Вывернуть три винта крепления зеркала (ключ «на 10» или TorxT20).

Как разобрать зеркало:

1. поверните зеркальный элемент в максимальное боковое положение.
2. через образовавшуюся щель аккуратно отщелкните зеркальный элемент и извлеките его из корпуса (плоская отвертка).
3. пластиковая накладка удерживается фиксаторами, и может быть демонтирована без снятия зеркального элемента (поддеваем отверткой).

Более детально процесс разборки зеркала можно изучить по инструкции «Ремонт моторедуктора регулировки положения зеркального элемента на автомобиле в сборе». Архив доступен для пользователей сайта:

Чтобы скачать файлы нужно авторизироваться на сайте

Процесс также показан на видео:

Самостоятельная замена светодиодов в поворотнике зеркала Лада Веста подразумевает установку вместо штатных светодиодов, купленной LED-ленты.

Некоторые модели АвтоВАЗа, в том числе Лада Веста и Икс Рей, оснащаются боковыми зеркалами заднего вида с интегрированными в их корпуса повторителями поворотов. Причем в качестве осветительного элемента устанавливаются либо лампы, либо светодиоды. Именно замена светодиода в поворотнике зеркала Лада Веста может стать небольшой проблемой.

Замена поворотников в зеркалах Лада Веста

На наружных зеркалах Lada XRAY и Vesta есть встроенные указатели поворотов. Главное отличие в том, что в первом случае в качестве источника света используются лампы накаливания, а во втором – светодиоды. Поэтому на кроссовере заменить лампу поворотников возможность есть, а на седане – для этого приходится менять зеркало в сборе. Но есть исключения!

Из руководства по эксплуатации автомобиля Lada Vesta:

В качестве источников света бокового указателя поворота применены светоизлучающие диоды. В случае выхода из строя источников света бокового указателя поворота зеркало заднего вида заменяется полностью.

На самом деле купить светодиодные поворотники боковых зеркал можно отдельно. Их примерная цена – 600 рублей за 1 шт. Артикул: 2180-8201776 и 2180-8201777.

Для их замены придется снять и разобрать зеркало. Необходимо снять накладку зеркала, которая удерживается при помощи фиксаторов (аккуратно поддеваем ее отверткой). Демонтировать для этого зеркальный элемент не обязательно. Затем снимаем сами LED-модули, отщелкивая два фиксатора. Установку производим в обратной последовательности

Напомним, одна из причин замены поворотников в зеркалах Весты – запотевание. Инструкция представленная выше пригодятся в том случае, если дилер откажется менять зеркало в сборе по гарантии.

См. также  инструкцию по замене светодиодов в поворотнике бокового зеркала.

Детали кузова Лада Веста

Детали кузова Лада Веста

Прочее Лада Веста

Прочее (запчасти, ТО) Лада Веста

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

<!–

–>

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину	Дата
		DC060	Фильтр-сетка на воздухозаборник салона (с шагренью)	РФ	900 / 700 р. Дисконт: 500 р.	>10	<!– В корзину –>	05 июня 2014
		DC307-ASAM.30587	Бесшумный болт (бесшумный замок) ASAM 30587	ASAM	700 / 500 р. Дисконт: 350 р.	4	<!– В корзину –>	25 июля 2016
		DC1167	Крышка-заглушка чашки опоры амортизатора большая	Аналог	1000 / 500 р. Дисконт: 400 р.	2	<!– В корзину –>	18 февраля 2019
		DC909	Съемник-чашка масляного фильтра	Аналог	1000 / 500 р. Дисконт: 400 р.	7	<!– В корзину –>	23 августа 2018
		DC303	Ключ Г-образный грань 8мм для масляной пробки Рено	РФ	300 / 200 р. Дисконт: 150 р.	4	<!– В корзину –>	25 июля 2016
		DC304	Ключ-переходник для масляной пробки Рено, 4 грани 8мм, 4 грани 13мм	РФ	800 / 500 р. Дисконт: 500 р.	5	<!– В корзину –>	25 июля 2016
		DC1610	Крышка-заглушка чашки опоры амортизатора большая красная (Спорт)	Аналог	350 / 200 р. Дисконт: 100 р.	6	<!– В корзину –>	19 августа 2020
		DC533-7703072424	Заклёпка крепления кронштейна бампера D=4,8мм (цена за 1шт) оригинал арт. 7703072424	Оригинал	400 / 350 р. Дисконт: 300 р.	4	<!– В корзину –>	18 марта 2017
		DC452-07445	Антенна наружная Рено Дастер ASAM 07445 аналог 7700773864	ASAM	900 / 600 р. Дисконт: 500 р.	2	<!– В корзину –>	19 декабря 2016
		DC2019	Гофрированная трубка для модуля бензонасоса д=8мм длина=220мм	Аналог	350 / 250 р. Дисконт: 200 р.	1	<!– В корзину –>	22 апреля 2021
		DC1164-243454838R	Крышка плюсовой клеммы АКБ оригинал 243454838R	Оригинал	800 / 700 р. Дисконт: 600 р.	2	<!– В корзину –>	18 февраля 2019
		DC1745-788276143R	Замок лючка бензобака Рено Дастер, Каптур, Террано и др. оригинал 788276143R	Оригинал	2500 / 1900 р. Дисконт: 1600 р.	6	<!– В корзину –>	14 ноября 2020
		DC1466-30539	Крышка бензобака с замком	ASAM	1000 / 900 р. Дисконт: 700 р.	2	<!– В корзину –>	02 февраля 2020
		DC3198-8200684863	Основание антенны 8200684863 аналог	Аналог	1800 / 1100 р. Дисконт: 900 р.	2	<!– В корзину –>	12 мая 2023
		DC1266-8200257684	Duster 10- повторитель поворота в крыло (Л=П) оригинал 8200257684	Оригинал	800 / 600 р. Дисконт: 500 р.	2	<!– В корзину –>	01 сентября 2014
		DC494-8200826850	Футляр для очков (очечник) без кронштейна оригинал 8200826850	Оригинал	2300 / 1900 р. Дисконт: 1900 р.	2	<!– В корзину –>	10 сентября 2018
		DC1718	Приспособление для фиксации распредвалов Рено / Лада / Ниссан K4M, F4R и др.	Аналог	1900 / 1300 р. Дисконт: 900 р.	2	<!– В корзину –>	11 ноября 2020
		V114-1420501 / LVE112802	Решётка радиатора LADA Vesta (Luxe, Exclusive)	Pt GROUP	9900 / 8600 р. Дисконт: 5500 р.	3	<!– В корзину –>	01 января 1970
		DC455-200910477R	Насадка на выхлопную трубу (глушитель) (диаметр 50мм) 200910477R оригинал	Оригинал	6200 / 4200 р. Дисконт: 3900 р.	1	<!– В корзину –>	19 декабря 2016
		DC1751-21121008658	Опора экрана (крышки) двигателя Лада Веста оригинал 21121008658	Оригинал	100 / 60 р. Дисконт: 40 р.	>10	<!– В корзину –>	16 ноября 2020
		DC911	Пробка (крышка) топливного бака с ключом Дастер/Логан/Сандеро/Ларгус/Клио	Аналог	1000 / 700 р. Дисконт: 500 р.	1	<!– В корзину –>	23 августа 2018
		DC1734	Приспособление для фиксации распредвалов и фазовращателя Рено / Лада / Ниссан 2.0 F4R и др.	РФ	8000 / 6700 р. Дисконт: 6300 р.	2	<!– В корзину –>	12 ноября 2020
		DC2202	Штуцер разъем быстросъемный топливного шланга (фильтр, абсорбер, насос) Лада, Рено, Ниссан 11180110441010 угловой	Оригинал	300 / 250 р. Дисконт: 200 р.	>10	<!– В корзину –>	14 сентября 2021
		DC313-8200741954	Ручка поручень потолка Renault оригинал	Оригинал	3000 / 2700 р. Дисконт: 2500 р.	1	<!– В корзину –>	17 августа 2016
		DC1776	Съемник рычагов стеклоочистителей и клемм аккумуляторов	Аналог	1000 / 700 р. Дисконт: 500 р.	2	<!– В корзину –>	08 декабря 2020
		V115-1430501-LVE112801	Решётка радиатора LADA Vesta (Classic, Comfort)	Pt GROUP	12000 / 10300 р. Дисконт: 6600 р.	3	<!– В корзину –>	01 января 1970
		DC948-7700424981	Держатель солнцезащитного козырька оригинал 7700424981	Оригинал	500 / 350 р. Дисконт: 300 р.	2	<!– В корзину –>	10 сентября 2018
		DC2635	Демпферы на замок двери и багажника Дастер, Аркана, Каптур и др.(под скобу комплект 5 шт.) Kulikage	РФ	1500 / 1200 р. Дисконт: 1100 р.	4	<!– В корзину –>	14 мая 2022
		DC1163	Козырёк противосолнечный (солнцезащитный) с зеркалом, правый	Оригинал	10000 / 3000 р. Дисконт: 2500 р.	2	<!– В корзину –>	18 февраля 2019
		DC1637-112381035R	Опора двигателя нижняя оригинал 112381035R Дастер, Веста, Террано, Каптур, Логан и др.	Оригинал	3500 / 2200 р. Дисконт: 1900 р.	1	<!– В корзину –>	27 сентября 2020
		DC2205	Штуцер топливного шланга (фильтр, абсорбер, насос) Лада, Рено, Ниссан 1118110441011 прямой под хомут и быстросъем	Оригинал	120 / 70 р. Дисконт: 50 р.	1	<!– В корзину –>	15 сентября 2021
		DC177-8200733848-BLACK	Внутренняя ручка левая оригинал 8200733848 черная	Оригинал	5000 / 3900 р. Дисконт: 3500 р.	1	<!– В корзину –>	12 декабря 2020
		DC438-32006	Прокладка насоса стеклоомывателя ASAM-SA 32006 (аналог 289215361R)	ASAM	300 / 200 р. Дисконт: 150 р.	5	<!– В корзину –>	29 ноября 2016
		DC1166	Крышка-заглушка чашки опоры амортизатора малая	Оригинал	1000 / 700 р. Дисконт: 600 р.	1	<!– В корзину –>	18 февраля 2019
		DC305	Шильд знак Рено эмблема оригинал арт. 908894785R	Оригинал	3900 / 3300 р. Дисконт: 3100 р.	1	<!– В корзину –>	25 июля 2016
		DC1815-846107688R	Ручка открывания лючка бензобака 846107688r оригинал	Оригинал	2200 / 1800 р. Дисконт: 1400 р.	2	<!– В корзину –>	19 января 2021
		DC2203	Штуцер разъем быстросъемный топливного шланга (фильтр, абсорбер, насос) Лада, Рено, Ниссан 11180110441000 прямой	Оригинал	250 / 200 р. Дисконт: 150 р.	>10	<!– В корзину –>	14 сентября 2021
		DC2087	Съемник крышки бензонасоса 2-х лапый	Аналог	1700 / 1300 р. Дисконт: 1000 р.	3	<!– В корзину –>	05 июня 2021
		V116-1500505	Решётка радиатора LADA Xray	Pt GROUP	7500 / 7000 р. Дисконт: 4900 р.	1	<!– В корзину –>	01 января 1970
		DC657-6001548677	Болт замка двери (стандарт) Рено 6001548677	Оригинал	400 / 300 р. Дисконт: 250 р.	6	<!– В корзину –>	08 декабря 2017
		DC1905-21803504048	Накладка педали сцепления и тормоза Веста 21803504048	Оригинал	500 / 300 р. Дисконт: 200 р.	4	<!– В корзину –>	02 февраля 2021
		DC1996	Козырёк противосолнечный (солнцезащитный) с зеркалом и шторкой водительский	Оригинал	10000 / 6000 р. Дисконт: 6000 р.	1	<!– В корзину –>	04 апреля 2021
		DC1715-489702120R	Ручка регулировки рулевой колонки Рено Дастер, Логан, Сандеро, Лада Веста, Икс-Рей оригинал 489702120R	Оригинал	1500 / 1300 р. Дисконт: 1000 р.	2	<!– В корзину –>	07 ноября 2020
		DC1717	Съемник крышки бензонасоса 3-х лапый	Аналог	2500 / 1900 р. Дисконт: 1800 р.	2	<!– В корзину –>	11 ноября 2020
		DC1749-8450031788	Ограничитель двери Лада Веста нового образца с усиленной фиксацией пер. дверь 8450031788	Оригинал	2000 / 1600 р. Дисконт: 1400 р.	2	<!– В корзину –>	16 ноября 2020
		DC454-200910184R	Насадка на выхлопную трубу (глушитель) (диаметр 45мм) 200910184R оригинал	Оригинал	3500 / 2500 р. Дисконт: 1900 р.	1	<!– В корзину –>	19 декабря 2016
		DC1748-8450039689Р	Кольцо на горловину бензобака Веста оригинал 8450039689Р	Оригинал	250 / 150 р. Дисконт: 100 р.	2	<!– В корзину –>	16 ноября 2020
		DC1934-8450032770	Уплотнитель антенны Веста 8450032770 оригинал	Оригинал	300 / 200 р. Дисконт: 150 р.	1	<!– В корзину –>	14 февраля 2021
		DC2023	Стяжка для пружин Дастер, Террано, Каптур и др. с двойным захватом 380мм	РФ	4500 / 3700 р. Дисконт: 3500 р.	3	<!– В корзину –>	24 апреля 2021
		DC1926-8450039478	Заглушка задней левой наружной ручки двери Веста 8450039478 оригинал	Оригинал	100 / 70 р. Дисконт: 50 р.	2	<!– В корзину –>	14 февраля 2021
		DC1517-8200674121	Вал привода спидометра 8200674121	Оригинал	700 / 500 р. Дисконт: 400 р.	>10	<!– В корзину –>	28 февраля 2020
		DC1144-7700413867	Зеркало салонное Рено оригинал 7700413867	Оригинал	2400 / 2200 р. Дисконт: 1500 р.	1	<!– В корзину –>	20 января 2019
		DC2165-8200194580	Duster 2011- повторитель поворота в крыло (Л=П) оригинал 8200194580	Оригинал	2100 / 1500 р. Дисконт: 1500 р.	1	<!– В корзину –>	10 августа 2021
		DC1617	Демпфер в бардачок (для плавного открывания) универсальный	Аналог	1800 / 1500 р. Дисконт: 1300 р.	1	<!– В корзину –>	24 августа 2020
		V160-234000	Очечник (футляр для очков)	Оригинал	800 / 600 р. Дисконт: 600 р.	1	<!– В корзину –>	01 января 1970
		DC1753-8450031789	Ограничитель двери Лада Веста (нового образца с усиленной фиксацией) зад. дверь 8450031789 (1шт.)	Оригинал	2000 / 1500 р. Дисконт: 1300 р.	2	<!– В корзину –>	16 ноября 2020
		DC2206	Манометр измеритель давления топлива и масла	РФ	3000 / 2300 р. Дисконт: 2000 р.	1	<!– В корзину –>	15 сентября 2021
		DC2207	Трубка топливная, пневмо, охлаждение, масло 8мм (цена за 1 метр)	РФ	180 / 100 р. Дисконт: 60 р.	3	<!– В корзину –>	15 сентября 2021
		DC2012-21950370312200	Планка крепления АКБ нового образца Lada 21950370312200	Оригинал	300 / 150 р. Дисконт: 100 р.	1	<!– В корзину –>	12 апреля 2021
		DC2675-ABE9021	Подшипник генератора 17/35/10, шариковый SAT	Аналог	1100 / 700 р. Дисконт: 600 р.	1	<!– В корзину –>	23 июня 2022
		DC3092	Кольцо уплотнительное свечного колодца d = 22мм	Аналог	150 / 100 р. Дисконт: 90 р.	>10	<!– В корзину –>	18 марта 2023
		DC565	Антенна наружная малая (универсальная)	Китай	700 / 600 р. Дисконт: 400 р.	0	<!– –>	06 мая 2017
		DC314	Футляр для очков (очечник) с кронштейном и деталями для установки (оригинал)	Оригинал	2500 / 2000 р. Дисконт: 1700 р.	0	<!– –>	17 августа 2016
		DC456-8200684863	Основание антенны 8200684863 оригинал	Оригинал	2000 / 1500 р. Дисконт: 1300 р.	0	<!– –>	19 декабря 2016
		DC1721	Набор для замены болтов катушек зажигания на шпильки и гайки (комплект на 4 катушки)	РФ	1200 / 900 р. Дисконт: 800 р.	0	<!– –>	11 ноября 2020
		DC059	Фильтр-сетка на воздухозаборник салона (гладкая)	РФ	600 / 600 р. Дисконт: 300 р.	0	<!– –>	05 июня 2014
		DC306-6001548677	Бесшумный болт (бесшумный замок) Рено оригинал арт. 6001548677	Оригинал	1500 / 900 р. Дисконт: 700 р.	0	<!– –>	25 июля 2016

---

Кратко о чем эта статья: Замена поворотников в зеркалах Лада Веста

Есть что добавить?
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий.
Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для размещения в Копилке знаний — пожалуйста, сообщите нам об этом на е-мейл dustershop77@yandex.ru.

Лада Веста

Снимаем

В первую очередь, требуется демонтировать накладку (пластик) внутри авто на двери. Этот пластиковый компонент держится тремя фиксаторами – один верхний и два нижних. Верхний необходимо отщелкнуть, после чего вывести из зацепления оба нижних.

После снятия накладки, откроется доступ к штекерам, которые необходимо разъединить.

Зеркало крепится 3-мя винтами, которые нужно выкрутить. Для работы необходима трещотка, а также головка на 10 либо бита TorxT20.

Разбираем

Чтобы самостоятельно разобрать боковое зеркало на Лада Веста, сам зеркальный компонент нужно развернуть в боковое положение, благодаря чему образуется проем.

Через этот проем следует аккуратно отщелкнуть повернутый вбок зеркальный компонент, после чего, использовав отвертку, вынуть его.

Для снятия пластиковой накладки требуется использовать ту же отвертку, которой аккуратно поддеваются фиксаторы. Причем, если необходимо снять только накладку, демонтировать зеркальный компонент не стоит.

Весь процесс работ показан в сюжете.

Lada XRAY

Снятие зеркал. Накладка бокового зеркала совмещена с обшивкой двери, поэтому снимаем в первую очередь ее. Затем отсоединяем колодку с проводами (№1) и выворачиваем винты крепления зеркала №2 (ключ «на 10» или TorxT20).

Чтобы разобрать наружное зеркало следует:

1. снять зеркальный элемент (зацепиться за край зеркала и отщелкнуть фиксаторы), провода подогрева можно не отсоединять, а просто оставить зеркало висеть на них;
2. снять накладку зеркала (надавать на фиксаторы внутри корпуса и сдвинуть накладку в сторону).

Этот процесс рассматривался в деталях при замене ламп поворотника.

Напомним, ранее мы рассматривали особенности зеркал Весты, а также способы борьбы со свистом зеркал.

Категории товаров, которые вам могут быть интересны на основании статьи «Как снять и разобрать зеркало заднего вида на Lada Vesta и XRAY»:

Источник

Как поменять зеркало заднего вида лада веста

Боковые зеркала автомобилей Lada Vesta и XRAY снимаются для замены, ремонта или доработок. Процесс не сложный, но имеет определенные особенности, о которые лучше знать заранее, чтобы ничего не сломать. Перед началом работ не забудьте отключить минусовую клемму аккумулятора.

Установка

Присоединить к клеммам 7, рисунок 1-4, электрического обогрева зеркального элемента провода 1.

Совместить направляющие штыри 6 рамки 4 зеркального элемента с отверстиями 3 в подвижной части моторедуктора 2

Рисунок 1-4 – Установка зеркального элемента: 1 – провод элемента обогрева зеркала; 2 – моторедуктор; 3 – отверстие направляющее моторедуктора; 4 – рамка зеркального элемента; 5 – корпус зеркала; 6 – штырь направляющий рамки зеркального элемента; 7 – клемма электрического обогрева зеркального элемента

Нажатием на зеркальный элемент, рисунок 1-5, по окружности расположения фиксаторов поочередно зафиксировать их до щелчка.

Рисунок 1-5 – Установка зеркального элемента

Присоединить клемму провода «массы» к аккумуляторной батарее (ключ гаечный 10).

Включить зажигание и клавишами управления проверить на отсутствие препятствий при повороте рамки в крайние положения.

Lada XRAY

Снятие зеркал. Накладка бокового зеркала совмещена с обшивкой двери, поэтому снимаем в первую очередь ее. Затем отсоединяем колодку с проводами (№1) и выворачиваем винты крепления зеркала №2 (ключ «на 10» или TorxT20).

Чтобы разобрать наружное зеркало следует:

1. снять зеркальный элемент (зацепиться за край зеркала и отщелкнуть фиксаторы), провода подогрева можно не отсоединять, а просто оставить зеркало висеть на них;
2. снять накладку зеркала (надавать на фиксаторы внутри корпуса и сдвинуть накладку в сторону).

Этот процесс рассматривался в деталях при замене ламп поворотника.

Напомним, ранее мы рассматривали особенности зеркал Весты, а также способы борьбы со свистом зеркал.

Детали кузова Лада Веста

Детали кузова Лада Веста

Прочее Лада Веста

Прочее (аксессуары) Лада Веста

---

Кратко о чем эта статья: Как снять и разобрать зеркало заднего вида на Lada Vesta и XRAY

Есть что добавить?
Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий.
Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для размещения в Копилке знаний — пожалуйста, сообщите нам об этом на е-мейл dustershop77@yandex.ru.

З ЗАМЕНА

Как показывает практика, если стоят лампы, то сложностей ждать не приходится. А вот со светодиодами все не так просто. Если такой поворотник перегорит, его нужно либо менять в сборе, либо ремонтировать. Именно второй вариант и необходимо рассмотреть подробнее.

Стоит отметить, что конструкция зеркал у Весты, Калины, Приоры и Гранты одинакова, а потому самостоятельная замена светодиодов в поворотнике зеркала Лада Веста и других перечисленных моделей осуществляется по одной и той же схеме.

Для работ, выполняемых по примеру одного из участников Драйва, известного там под ником Rusl01 с его «Лада Vesta I’m ROBOT», будут нужны следующие материалы:

1. Термоклей;
2. Лак для ногтей оранжевого цвета;
3. Светодиодная лента в силиконовой оболочке.
