Описание реле:

К1 – запасное реле
К2 – реле стартера
К3 – реле трансмиссии
К4 – Реле обогревателя заднего стекла
К5 – Реле насоса омывателя блок -фар
К6 – Реле левой лампы дневного света фар, ближнего света фар
К7 – Реле топливного насоса
К8 – Реле правой лампы дневного света фар
К9 – Реле топливного подогревателя (дизельный двигатель)
К10 – запасное реле
К11 – Реле низкой скорости вентилятора охлаждения
К12 – Реле высокой скорости вентилятора охлаждения
К13 – Реле средней скорости вентилятора охлаждения 1
К14 – Главное реле зажигания

Описание не обслуживаемых реле, расположенных внитури монтажного блока:

КR3 – Реле звукового сигнала
КR6 – Реле насоса омывателя заднего стекла
КR7 – Реле стеклоочистителя заднего стекла
КR11 – Реле насоса омывателя лобового стекла
КR29 – Реле муфты компрессора кондиционера воздуха
КR46 – Реле передних противотуманных фар
КR48 – Реле дальнего света фар
КR94 –Реле привода отпирания топливозаправочного лючка
КR95A – Реле разблокировки замка задней двери багажного отделения

Таблица цепей, защищенных плавкими предохранителями в моторном отсеке Opel Astra J

Номер предох- ранителя

Сила тока, А

Цепи, которые защищает предохранитель

Номер предох- ранителя

Сила тока, А

Цепи, которые защищает предохранитель

прикуриватель

Блок под капотом

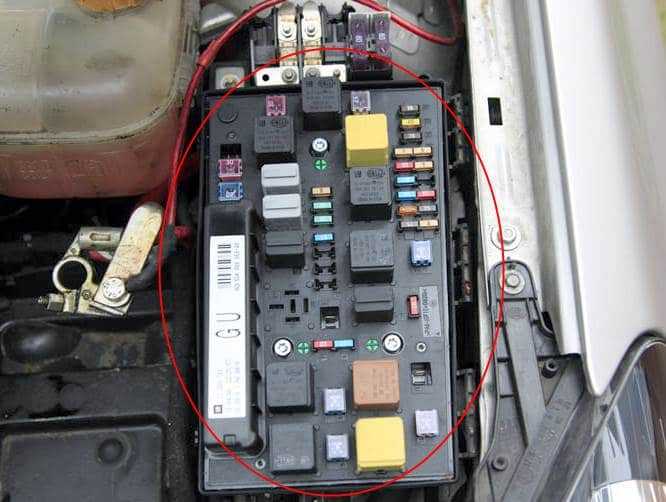

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Датчик Холла как подключить, проверить или заменить, где находится, принцип работы, признаки неисправности, линейный или аналоговый, двухконтурное зажигание. Электронное зажигание с да

Фото — схема

В одном из вариантов исполнения за работу прикуривателя отвечает предохранитель номер 36 на 15А. В остальных случаях, смотрите блок в багажном отделении.

Отдельные элементы реле могут находится вне основного блока, например:

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

https://www.youtube.com/embed/ERS4UtinUQc?feature=oembed
https://www.youtube.com/embed/9rbxm44fJjc?feature=oembed

Блок предохранителей, схема расположения реле и предохранителей

На автомобилях «Опель Астра Н» блоки предохранителей играют очень важную роль в защите транспортного средства от возгорания вследствие резкого повышения напряжения тока. Поэтому некоторая информация об их расположении, функционировании и устройстве будет весьма полезной для автолюбителя.

Блок предохранителей «Опель Астра Н»: назначение и устройство

Электрическое оборудование автомобиля играет достаточно важную роль в функционировании всего транспортного средства. Работа фар, системы зажигания, подсветки панели приборов, автомобильного прикуривателя и магнитолы зависит от исправности электрической проводки авто.

Как отмечалось ранее, блок предохранителей предназначен для защиты автомобиля от возгорания при резком повышении напряжения тока. Предохранители принимают удар на себя и являются одноразовыми. Сгоревший предохранитель необходимо сразу же заменить. Блоки предохранителей могут устанавливаться в салоне либо под капотом транспортного средства.

Стоит понимать, что каждая фирма-производитель автомобилей устанавливает блоки предохранителей индивидуально: на модели «Опель Астра Н», например, они расположены под капотом и в салоне (рядом с автомобильным прикуривателем). Однако этот элемент может устанавливаться в абсолютно любую часть авто: багажник, капот или салон. В грузовиках предусмотрено около четырех-пяти блоков предохранителей.

На каждом автомобиле расположение предохранительных блоков индивидуально: для того чтобы отыскать предохранительные блоки на той или иной модели авто, необходимо обратиться к эксплуатационной документации транспортного средства.

Блок предохранителей «Опеля Астры Н» состоит из разнообразных реле и непосредственно предохранителей. Каждый элемент отвечает за защиту того или иного компонента транспортного средства.

https://youtube.com/watch?v=ERS4UtinUQc%3Ffeature%3Doembed

На многих моделях автомобиля «Опель Астра Н» обычно устанавливается два предохранительных блока: один под капотом (со стороны водителя), другой же располагается в багажном отделении и находится под крышкой внешней обшивки, также со стороны водителя. Расположение компонентов блоков, а также схемы, различается в зависимости от комплектации автомобиля. Такое расположение характерно для блока предохранителей «Опеля Астры Н» 2011 и 2010 года выпуска.

Поэтому для владельцев этих моделей автомобиля процесс замены деталей будет примерно одинаков. Ведь блоки предохранителей «Опеля Астры Н» 2010 года без изменений перешли в новейшую модель авто.

Подготовка к «вмешательству» в предохранительный блок

Прежде чем начать поиск блока предохранителей, необходимо заглушить силовой агрегат и отключить зажигание, переведя ключ в положение OFF. Это нужно сделать, чтобы предотвратить удар электрическим током или замыкание блока предохранителей «Опеля Астры Н» 2008, 2010, 2011, 2007, 2006 годов выпуска. Ну а избегание этих последствий позволит уберечь транспортное средство от пожара.

Поскольку при разборке блока предохранителей есть риск замкнуть контакты с помощью отвертки, нужно строго соблюдать технику безопасности. Также не стоит заниматься разборкой детали, если до этого не было опыта работы с подобными поломками автомобиля. Дешевле и проще пригнать авто к специалистам для полного и досконального осмотра.

Как открыть блок предохранителей?

Открывать крышку удобно отверткой. С левой стороны расположены зажимы в количестве двух штук. Процесс открывания крышки блока предохранителей «Опеля Астры Н» 2007 года и авто других годов выпуска выглядит следующим образом:

• отвертка вставляется в щель, которая находится между зажимом и крышкой;
• зажим слегка отгибается, далее следует приподнять крышку;
• аналогичная операция осуществляется и со вторым зажимом;
• крышка ставится вертикально.

Если проделать все эти операции, то получится без проблем снять крышку, ее останется лишь слегка потянуть вверх.

Блок предохранителей «Опеля Астры Н» 2006 года выпуска состоит из двух частей. Поэтому процесс разборки выглядит слегка иначе. Крышка снимается с блока для монтажа реле и предохранителей. Для ее демонтажа надавливают на внутренние зажимы. После аналогичным образом (вытягиванием вверх) снимается крышка, открывая тем самым доступ к основным предохранителям, которые размещены в ряд.

Стоит отметить, что блок предохранителей на «Опель Астру Н» 2007 года выпуска также состоит из двух частей. Причем эта модель автомобиля последняя, на которую установили подобную деталь. Блок предохранителей «Опеля Астры Н» 2008 года и последующих годов выпуска — цельный, не разделен на части.

Расшифровка блока предохранителей

После того как крышка была демонтирована, взору открывается «капотный» блок предохранителей «Опеля Астры Н» 2008 и других годов выпуска, на которых установлена целостная деталь.

Открытый предохранительный блок представляет собой упорядоченное расположение предохранителей и реле.

Каждый элемент способен выдержать определенную силу электричества, а также ответственен за устройства автомобиля.

Для удобства идентификации каждый предохранитель имеет свой цвет, в зависимости от того, какая сила тока ему посильна. Исходя из этого и складывается распиновка блока предохранителей «Опеля Астры Н».

Схема расположения реле и предохранителей в разных моделях авто с различными комплектациями будет отличаться. Поэтому перед вмешательством нужно убедиться, что имеющаяся схема подходит под ваш автомобиль «Опель Астра Н».

«Распределение» реле и предохранителей: первый тип комплектации

Блок предохранителей, на «Опель Астру Н» установленный, при базовой комплектации автомобиля защищает ряд важных элементов от выхода из строя в результате резкого скачка напряжения.

Предохранители антиблокировочной системы способны выдержать от 20 до 30 ампер; климат-контроль, а также система, отвечающая за обогрев и вентиляцию салонного пространства автомобиля, выдерживают порядка 30 ампер. Вентилятор, работающий в комплексе деталей системы охлаждения, защищается предохранителем, способным выдержать от 30 до 40 ампер. Центральный замок выдерживает 20 ампер.

Стоит отметить, что вышеизложенный список полностью не отражает все системы автомобиля, которые защищаются предохранителями. Для того чтобы узнать полный список, необходимо внимательно изучить техническую документацию автомобиля.

Задний блок предохранителей «Опеля Астры Н»

Как упоминалось ранее, в «Опеле Астре Н» имеется два предохранительных блока: спереди, в моторном отсеке автомобиля, и в багажнике. На предохранителях и реле багажника имеются некоторые обозначения, которые требуют расшифровки:

• Обогрев заднего стекла — КЗ Х131.
• Клемма 15а — К2 Х131.
• Клемма 15 — К1 Х131.

Полная расшифровка блока предохранителей «Опеля Астры Н» находится в технической документации транспортного средства.

Блок предохранителей в багажнике

Блок предохранителей в багажнике «Опеля Астры Н» находится в его левой части. В авто с типом кузова хэтчбек добраться до блока можно, осуществив следующие действия: откручиваются фиксирующие элементы круглой формы, после опускается обшивочная крышка. В седане же находится небольшая крышка, оснащенная двумя ручками. Нужно потянуть за них, отсоединить зажимы, и поднять крышку вверх.

Как и в случае с капотным предохранительным блоком, автомобиль, который имеет полную комплектацию, оснащен наиболее большим и сложным предохранительным блоком.

Как продиагностировать работоспособность предохранителей?

Зачастую в автомобиле начинаются проблемы с электрическим оборудованием, а также с зажиганием. Одной из причин возникших неисправностей является выход из строя предохранителей.

Однако перед тем как лезть в предохранительный блок и проверять предохранители на факт работоспособности, необходимо проверить другие возможные неисправности: возможно, проблема заключается в севшем аккумуляторе или же перегоревшей лампочке.

https://youtube.com/watch?v=4k8x4uHrmIU%3Ffeature%3Doembed

В настоящее время используются предохранители с прозрачным корпусом. Благодаря ему можно сразу же определить, рабочий элемент или нет.

Если плавкая часть предохранителя расплавлена, то такой прибор сразу же подлежит замене.

Однако на некоторых предохранителях это достаточно трудно увидеть, потому также следует воспользоваться прибором, который позволит точно определить, вышел из строя предохранитель или же нет.

При проверке работоспособности предохранителей необходимо соблюдать определенный алгоритм, который позволит существенно сэкономить время и силы:

1. Визуальный осмотр предохранителя.
2. Использование тестера и индикатора для определения работоспособности предохранителя.
3. В случае срабатывания лампочки индикатора и индикации короткого замыкания следует предохранитель поставить на место: он исправен.
4. Если же при проверке ничего не произошло, то предохранитель подлежит замене.

Проверка индикатором и тестером также осуществляется в определенной последовательности:

• Вытащить предохранитель из гнезда и очистить его контакты.
• Изучить инструкцию индикатора и тестера перед проверкой, в соответствии с инструкцией подсоединить контакты предохранителя. При появлении показателя, сообщающего о коротком замыкании, можно сделать вывод о работоспособности предохранителя. При проверке рабочего предохранителя индикатором на приборе должна загореться лампочка.
• Установить новый предохранитель на место сгоревшего. Основным условием замены является тот факт, что характеристики нового предохранителя должны соответствовать рекомендациям автопроизводителя.

Если под рукой нет специального прибора, то всегда можно загнать машину на внеплановый техосмотр. Специалисты с уверенностью смогут сказать, действительно ли нужна замена старых предохранителей.

Что делать, если проблема — не в предохранителях?

Если проверки показали, что предохранители работоспособны, а работоспособность автомобильных систем так и не восстановилась, то следует провести полную диагностику транспортного средства в специализированном сервисном центре.

Самостоятельное вмешательство в другие системы автомобиля может привести к возникновению достаточно серьезных поломок: именно тогда понадобится серьезный капитальный ремонт.

Многие автомобилисты, желая сэкономить на сервисном осмотре и обслуживании, самостоятельно пытаясь разобраться в поломке авто, лишь теряют огромное количество времени, а также сталкиваются с огромными денежными затратами.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Используя плоскую отвертку, нажмите на два боковых фиксатора и снимите крышку.

Назначение предохранителей в моторном отсеке

Блок в багажном отделении

Расположен за левой обшивкой салона.

• K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
• K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
• K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

За работу прикуривателя отвечает предохранитель номер 29 на 15А, а за дополнительные розетки 30 на 10А.

https://youtube.com/watch?v=JvEGpGIqDk8%3Ffeature%3Doembed

Диагностика ошибок Opel Astra H

Для определения причины неисправности можно провести диагностику системы без наличия специального прибора описанными ниже способами.

Для механических коробок передач или коробки Easytronic

• нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
• вставить ключ в замок зажигания
• повернуть ключ, включив зажигание, но не заводя двигатель
• продолжая удерживать педали, подождать несколько секунд, до появления на дисплее бортового компьютера сообщений об ошибках

Предохранители Opel Astra H, 2004 — 2009

Большинство цепей питания электрооборудования немецкого седана, хетчбэка и универсала защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в багажнике.

Рассмотрены схемы Опель Астра Н 3-го поколения 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

В моторном отсеке

Монтажный блок отмечен на рисунке выше красной точкой.

Фото — пример.

Монтажный блок размещен за обшивкой. Для доступа к нему необходимо отвернуть два фиксатора и снять ее.

Предохранители в салоне

В отличие от распространенных аналогов конкурентов местоположение панели отличается. На фото выше указано, что блок смонтирован в багажнике, а не под приборной панелью.

Благодаря интересному решению получилось облегчить доступ к панели во время обслуживания. Также перенос минимизировал количество проводов под приборкой.

Здесь сосредоточены основные предохранители, отвечающие за оборудование не связанное с обслуживанием или работой силовой установки.

Процедура для подкапотной и салонной части немного отличается. Чтобы снять модуль, расположенный в моторном отсеке, следует выполнить последовательность действий.

1. Полностью обесточить автомобиль.
2. Открыть крышку монтажного блока.
3. Внутри следует найти 4 металлических винта и выкрутить их.
4. Далее потребуется потянуть щит на себя.
5. Под панелью будет контактная группа проводки. Клемму нужно отключить и вынуть панель.

Аналогично выглядит процедура с заменой салонной части модуля. Единственное отличие – из-за сложного доступа к блоку придется подольше повозиться. Обратная установка и сборка выполняется в последовательности, противоположной снятию.

Как получить доступ к предохранителям

Блок под капотом:

• Вставляем плоскую отвертку в щель между крышкой и защелкой
• Слегка отгибаем, и поднимаем крышку.
• То же самое с другим замком.

В некоторых комплектациях Opel Astra блок разделен на две части. Снять крышку в таком случае получится, нажимая одновременно на зажимы, держащие крышку.

• У Opel Astra хэтчбэк и универсал блок находится слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, провернув фиксаторы.
• В седане аналогичная система, но размер крышки меньше.
• Размер блока зависит от комплектации Opel Astra.

Не работает омыватель на «Опель Астра»

Ремонт и обслуживание

Если перед началом движения выясняется, что на «Опель Астра» не работает омыватель лобового стекла, то в чаще всего это не означает длительной задержки для ремонта. Достаточно лишь проверить целостность предохранителей или попытаться отогреть насос омывателя.

Предохранители и реле под капотом Опель Астра Н

Монтажный блок моторного отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев её по краям.

Назначение предохранителей подкапотного блока

1 (20 А) — антиблокировка тормозов ABS.

2 (30 А) — антиблокировка тормозов ABS.

Если на панели загорелась лампа ABS и эта система перестала работать, проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы. Дело может быть и в блоке управления ABS. Более точную причину можно сказать по результату диагностики прибором.

Обычно проблемы с ABS возникают после замены ступиц колёс или их подшипников, при сборке агрегатов неправильно устанавливают датчики или их разъёмы, что приводит к перетиранию проводов или отсутствию контакта.

3 (30 А) — вентилятор печки (климат-контроль).

4 (30 А) — вентилятор печки (кондиционер).

Если перестала работать печка, возможно засорился сам вентилятор, перегорел его мотор или термопредохранитель. Засор особенно вероятен, если печку не обслуживали длительное время (несколько лет). Разберите печку, прочистите все узлы и смажьте ось вентилятора и подшипники.

Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно менять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) — вентилятор радиатора.

6 (20, 30 или 40 А) — двигатель вентилятора радиатора.

Если перестал включаться вентилятор системы охлаждения, проверьте исправность его двигателя, подав напряжение от аккумулятора напрямую. Если двигатель не работает, снимите его, разберите и прочистите, проверив щётки или замените новым. Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

7 (10 А) — передний и задний стеклоомыватели.

Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках. Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку.

8 (15 А) — звуковой сигнал.

Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкость). Распространённая проблема. Если дело в сим-модуле, обычно помогает пропайка контактов на его плате, ремонт сломанных проводов или замена новым модулем.

9 (25 А) — передний и задний стеклоомыватели. См. выше пред. 7.

10, 11, 12 — не используются.

13 (15 А) — противотуманные фары.

Если не работают, проверьте лампы, разъёмы и проводку.

14 (30 А) — очистители лобового стекла.

Если не работают «дворники», скорее всего засорился или примёрз механизм в моторе-редукторе или контакты проводов. Разберите его и почистите. Проверьте также щётки мотора.

Задание интервала работы очистителей в прерывистом режиме: нажать рычаг «дворников» вниз для их срабатывания, подождать требуемое время и включить прерывистый режим их работы (переключить рычаг вверх). Теперь очистители будут работать с заданным интервалом. Допускаются значения 2-15 секунд.

15 (30 А) — очиститель заднего стекла. См. пред. 12 в блоке багажника.

16 (5 А) — система Open&Start, открывающаяся крыша, ABS, выключатель стоп-сигналов.

17 (25 А) — обогрев топливного фильтра (только для дизельных двигателей).

18 (25 А) — стартер.

Если не крутит, проверьте реле К1_Х125, заряд АКБ, контакты его клемм, минусовой контакт на корпус автомобиля, исправность самого стартера, втягивающего реле и проводку/разъёмы. Если АКПП, проверьте её селектор, исправность выключателя педали тормоза. Точную причину укажет диагностика.

19 (30 А) — электронные системы коробки переключения передач.

20 (10 А) — компрессор кондиционера. См. пред. 4 в багажном блоке.

21 (20 А) — электронные системы двигателя.

22 (7,5 А) — электронные системы двигателя.

23 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона.

Если перестал работать ближний или дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар нужно вывернуть колёса в противоположную сторону, открыть специальный люк, расположенный в колёсной арке, через него снять резинку-пыльник с фары, достать старую лампу, повернув её против часовой стрелки и установить новую лампу, повернув для фиксации в разъёме по часовой стрелке.

Чтобы включить режим работы фар «дорога домой», нужно выключить зажигание и достать из замка ключ, открыть водительскую дверь и моргнуть дальним светом (кратковременное нажатие рычага на себя). После этого при закрытии водительской двери будут включены ближний свет + фонарь заднего хода, которые автоматически погаснут через 30 секунд.

24 (15 А) — топливный насос.

Если насос не качает бензин и двигатель не заводится, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перетираются или пропадает контакт в разъёмах подключения к этим блокам. Точную причину может определить диагностика и считывание ошибок.

25 (15 А) — электронные системы коробки переключения передач.

26 (10 А) — электронные системы двигателя.

27 (5 А) — электро-гидроусилитель руля.

Если руль стал крутиться туго, проверьте силовой предохранитель FB3, уровень масла в бачке ГУР. Бачок находится под капотом с пассажирской стороны, в углублении недалеко от лобового стекла.

Если руль крутится туго только на морозе, при потеплении работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более устойчивое к температурам. При проблемах с маслом может выйти из строя или заклинить рулевая рейка. Также мог выйти из строя насос, в этом случае либо ремонт, либо замена новым.

28 (5 А) — электронные системы коробки передач.

29 (7,5 А) — электронные системы коробки передач.

30 (10 А) — электронные системы двигателя.

31 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона. См. пред. 23.

32 (5 А) — кондиционер, выключатель на педали сцепления, лампа неисправности в тормозной системе.

33 (5 А) — наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.

34 (7,5 А) — рулевой модуль (блок управления).

35 (20 А) — система информации и развлечений.

36 (7,5) — система Twin Audio, дисплей, радиоприёмник, моб. телефон.

Назначение реле подкапотного блока

• К1_Х125 — реле стартера. См. пред. 18 в блоке под капотом.
• К2_Х125 — реле электронного блока управления двигателем (ЭБУ).
• КЗ_Х125 — вывод «5».
• К5_Х125 — реле режимов работы очистителя лобового стекла.
• К6_Х125 — реле переднего стеклоочистителя. См. пред. 14 в блоке под капотом.
• К7_Х125 —реле омывателя фар (насос).

Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубках и форсунках.

• К8_Х125 — реле компрессора кондиционера.
• К10_Х125 — реле топливного насоса. См. пред. 24 в блоке под капотом.
• К11_Х125 — реле вентилятора радиатора.
• К12_Х125 — реле вентилятора радиатора.
• К1З_Х125 — реле вентилятора радиатора. См. пред. 5 в блоке под капотом.
• К14_Х125 — реле обогрева топливного фильтра (только для дизельных двигателей).
• К15_Х125 — реле вентилятора печки. См. пред. 3 в блоке под капотом.
• К16_Х125 — реле противотуманных фар. См. пред. 13 в блоке под капотом.

Opel Astra H manual

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 10.1.
В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 10.2.
В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

В специальных гнездах корпуса монтажного блока, расположенного в багажнике, закреплены запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков.
5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.

Предупреждение.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

12. Плавкие вставки заменяйте аналогично замене реле.

Рис. 10.1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.

Рис. 10.2. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.

• https://gyroscooter-izhevsk.ru/turbonadduv/predohranitel-prikurivatelya-opel-astra-h.html
• https://nissan-modus.ru/shhetki-stekloochistitelya/predohraniteli-opel-astra-n-gde-nahodyatsya-zamena.html
• https://vmiredorog.com/tehpomosch/188-blok-rele-i-predohranitelej-opel-astra-h-polnaya-komplektaciya/
• https://opelpro.ru/predohraniteli-opel-astra-h.html
• https://avto-mekhanik.ru/dopolnitelnoe-oborudovanie/ne-rabotaet-omyvatel-lobovogo-stekla-opel-astra-h.html
• https://max-lada.ru/opel/shema-predohranitelej-opel-astra-h.html

Предохранители и реле Opel Astra H

Стандартные предохранители Опель Астра H имеют аналогичное назначение и принцип действия, что и аналоги, монтируемые на других машинах. Здесь также присутствует монтажный блок в салоне и под капотом.

В отличие от конкурентов, здесь нет разницы к конструкции. Будь то купе, седан или хэтчбек. Не отличаются предохранители в версии универсал. Главная разница присутствует в иных комплектациях. Автомобили с бензиновыми силовыми установками или дизелями различаются по типу устанавливаемых блоков.

Ниже приведена информация об их цели предназначения.

Предохранители в салоне

Благодаря интересному решению получилось облегчить доступ к панели во время обслуживания. Также перенос минимизировал количество проводов под приборкой.

Здесь сосредоточены основные предохранители, отвечающие за оборудование не связанное с обслуживанием или работой силовой установки.

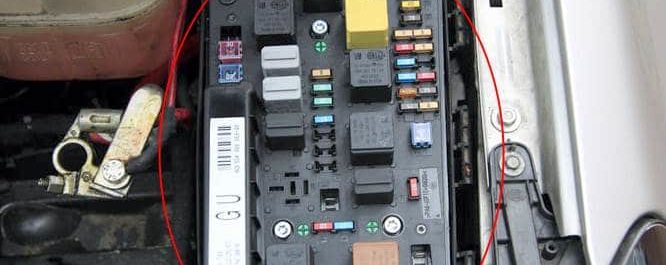

Блок под капотом

Устанавливается с левой стороны и расположен возле стакана. Нахождение у стойки позволило облегчить доступ пользователя к плавким вставкам и реле. Для упрощения конструкции отдельно выделено место под силовые предохранители с высоким номиналом. Технологическое решение имеет простое объяснение – силовые магистрали имеют свойство нагреваться, что повышает температуру в блоке.

Указанный модуль содержит основные элементы, отвечающие за питание электронных систем мотора. Также имеются вставки, контролирующие работу вспомогательных агрегатов.

Распиновка блока предохранителей

Найти в сервисном руководстве или технической документации схемы распиновки и подключения элементов невозможно. Здесь есть только части рисунков электрооборудования указанными плавкими элементами и реле. Составить из них целую картину не получится – готовый вариант выйдет слишком большой.

Схема предохранителей Опель Астра H

Ниже приведена расшифровка элементов в багажнике автомобиля.

Также рядом присутствует панель релейных выключателей

Следующая таблица представляет релейрные переключатели, смонтированные под капотом.

Отдельно следует выделить высокомощные предохранители, смонтированные отдельной группой.

Реле и предохранитель кондиционера

Система на описываемом автомобиле сложна и продумана, что объясняет большое количество элементов.

В модификациях 2007-2008 годов указанная конструкция проста, либо не применяется совсем. Где расположены элементы включения компрессора кондиционера и его систем управления, указанно выше.

Предохранитель и реле вентилятора охлаждения Astra H

Силовая часть двигателя вентилятора защищена элементами 5/6 в версии Z16XER, установленными под капотом. Аппаратура переключателей и управления системой проходит через вставки 11/13 салонного модуля.

Предохранитель печки

Классический вариант применяется только в минимальных комплектациях автомобиля.

За контроль вентилятора печки отвечает вставка №3 салонного блока. Силовая магистраль отопителя проходит через элемент 15.

Предохранитель прикуривателя Астра H: где находится

Штатный прибор питается от вставки 29, смонтированной в багажнике. Когда одного агрегата недостаточно, пользователь может вывести дублирующую розетку от пустой ячейки в монтажном блоке. Опытные водители не рекомендуют менять номинал предохранителя, хотя это и актуально.

Если водителю необходимо получить мощную розетку, потребуется вывести отдельную магистраль, напрямую от аккумуляторной батареи.

Сигнал

Стандартный звуковой посыл питается от предохранителя №8 салонного модуля. Расположение детали неизменно для авто 2010, 2011 и 2012 годов выпуска.

Предохранитель бензонасоса и реле

Для топливного насоса устанавливается под номером 24 подкапотного модуля. В модификации Z18XER реле смонтирован рядом, на позиции 10. В других комплектациях может отличаться.

Предохранитель стартера и реле

Стандартный элемент устанавливается возле устройства. Здесь расположено и пусковое реле. Положение деталей выбрано не случайно. Так их легко обслужить и при необходимости заменить. В модификации двигателя CDTI имеют аналогичную конструкцию электронных частей.

Втягивающее реле отличается повышенной надежностью и редко выходит из строя. Но подобное случается. Цена детали колеблется в пределах 1500-1700 рублей на вторичном рынке.

Стеклоподъемники

Для снятия пиковой нагрузки на приборы, элементы в электронной части разделены на два сегмента. Предохранитель 23 отвечает за заднюю часть, а 1 за передние двери.

Дворники

Система стеклоочистителей также разделена на несколько блоков. Питание дворников происходит от 14 и 15 предохранителей для переднего и заднего элемента.

Багажник

Питание кнопки дистанционного открытия крышки происходит от предохранителя, ответственного за работу центрального замка. За наличие подсветки аналогично ответственен плавкий элемент, обслуживающий внутреннюю подсветку салона.

Центральный замок

Предохранитель 38 подает питание на силовой вывод ЦЗ. Также здесь есть релюшки 1 и 2.

Омыватель

Система стеклоомывателя лобового стекла питается от предохранителей 7/9 подкапотного монтажного блока. Питание моторчика для подачи омывайки на фары проходит через элемент №7.

Противотуманные фары

Вставка расположена на позиции 13. Система управления находится под защитой элемента 16. Подобное разделение позволяет минимизировать перегрузки от питания энергоемких потребителей.

Ближний свет фар

Для правой и левой стороны освещения присутствует по отдельному предохранителю 27/31.

Генератор

Установка значительно отличается от остального оборудования по конструкции и принципу действия. Вся защита кроется в наличии регулятора напряжения на выходе из агрегата. Этого более чем достаточно для нормальной работы устройства.

Освещение салона

Осветительная магистраль в зависимости от комплектации автомобиля, проходит через предохранители 17, 25 или 64 салонного блока.

Поворотники

Штатные лампочки питаются отдельными реле. Подобная практика прижилась с 2006 года и считается актуальной в 2021-ом.

Стоп-сигналы

Активируются на автомобиле благодаря нажимному датчику под педалью тормоза. Питание цепи проходит от предохранителя 32 салонного модуля.

Габариты

Огни не являются высоконагруженным агрегатом. За управление цепью ответственен элемент 33, смонтированный в багажнике машины. Реле устанавливается под приборкой.

Контроль работы и питание устройства ABS происходит через предохранители 1 и 2 салона.

Главное реле

Представляет собой обособленный модуль, установленный отдельно от остальных деталей. Найти блок можно по характерному внешнему виду, в подкапотном отсеке.

Здесь сосредоточены основные элементы и электронные «мозги» управляющие двигателем машины. Если деталь повреждается или выходит из строя, ее не рекомендуется ремонтировать – модуль имеет блочную конструкцию и меняется целиком.

Зажигание

Система продумана так, что главная катушка является и реле и предохранителем. Подобное практикуется с 2004 года, когда автомобиль только вышел на рынок.

Лямбда зонд

Штатный элемент на бензиновой версии находится под капотом на позиции 8. В дизельных модификациях это может быть №7 или 6. Не исключено наличие плавкой вставки на привычном месте.

Задний ход

Лампа включения активируется от датчика, расположенного в КПП. Магистраль проходит через предохранитель 22 салонного блока.

Климат-контроль

Силовая линия установки на моделях с 2009 года проходит через вставку 3. Элемент расположен в подкапотном блоке.

ЭГУР-предохранитель

Предохранитель 27 отвечает за его работоспособность в автомобиле.

Подсветка номера

Систему защищает элемент 33, отвечающий и за габаритное освещение автомобиля. Он стоит на этом месте, но в зависимости от комплектации авто, расположение вставки может значительно отличаться.

Предохранитель клаксона

На авто с 2005 года включительно, за работу отвечает элемент №8 салона.

Магнитола

Если покупается подержанный автомобиль, искать предохранитель на отведенном ему месте будет нецелесообразно. При монтаже нештатной акустики, пользователи часто переносят вставки.

Силовая магистраль магнитолы протягивается напрямую от аккумуляторной батареи. Далее в линию врезается отдельный предохранитель, требуемого номинала.

Зарядка

Агрегатируется отдельно вынесенным предохранителем и реле. В машинах до 2013 года выпуска детали расположены на правом крыле машины.

Габаритные огни

Подсветка внешней части авто проходит через блок управления наружным освещением. Деталь защищена №33.

Реле свечей накала

Регулятор времени работы свечей находится в багажнике. Элемент монтируется в общей панели под номером 3.

Как определить неисправность

Все начинается с проверки предохранителя. Каждая плавкая вставка изготавливается с учетом возможности визуальной проверки. Чтобы определить целостность элемента нужно на него посмотреть. Прозрачный корпус устройства или смотровая щель позволяют легко оценить исправность. На поврежденной детали перегорает тонкая металлическая вставка.

Замена блока предохранителей

Поменять его на авто можно и самостоятельно. Единственный момент – делать это необходимо только при понимании сути процесса. Если нарушить конструкцию, можно полностью вывести из строя весь модуль.

Как снять и разобрать блок предохранителей на Астра Н

От пользователя потребуется выполнить определенные действия.

1. Разборка узла начинается с полного обесточивания автомобиля.
2. Далее начинается снятие самого модуля.
3. Вскрыть крышку монтажного блока.
4. Найти крепежные винты или защелки. Конструкция модуля зависит от года выпуска машины и комплектации.
5. После снятия крепежей нужно аккуратно потянуть панель на себя.
6. В конце потребуется найти и отключить контактный разъем на задней стороне панели. После этого деталь можно полностью извлечь из машины.

Astra H не заводится, щелкает реле

Если с машиной происходит нечто подобное, следует искать поломку в определенных местах. Всего причин может быть несколько.

1. Стартер не крутит по причине севшего аккумулятора. Разряженная батарея может подавать импульс на управляющую проводку, но для прокручивания энергоемкого потребителя заряда может не хватить.
2. Второй распространенной проблемой выступает отказ втягивающего реле. При этом, пусковая установка вращается, но не входит в зацепление с маховиком.
3. Неправильно работает зажигание или система топливоподачи.
4. Присутствует обрыв цепи питания пускового механизма. Повреждение проводки может быть после самого реле. Следовательно, потребуется полностью проверить все магистрали.

Замена предохранителя

С виду это не сложная процедура, требующая от мастера аккуратности и соблюдения определенных правил. Если выполнять ее неправильно, можно повредить чувствительное гнездо в плате.

Багажное отделение

Предохранители заменяются так.

1. Вскрыть крышку монтажного блока.
2. Найти требуемую вставку.
3. Используя специальные щипцы или пинцет, извлечь предохранитель из посадочного места и установить вместо него новый элемент.

Важно для снятия предохранителя использовать специальный инструмент. Вытягивать детали, раскачивая их, или голыми руками запрещено, так можно отломить ножки.

Моторный отсек

Замена предохранителей выполняется аналогично салонному блоку.

Под приборной панелью

Здесь все без изменений. Вынимается сгоревший элемент и на его место ставится новый.

Замена предохранителя муфты кондиционера

Муфта компрессора имеет собственный, силовую вставку. Чтобы ее заменить потребуется открутить магистраль и демонтировать устройство с крепления. Установка выполняется в обратном порядке.

Замена предохранителя прикуривателя

Ничем не отличается по конструкции или расположению от остальных вставок. Его замена выполняется аналогичным образом.

Замена реле-регулятора Astra H

Контроллер генератора меняется немного иначе.

1. Найти деталь на правом крыле автомобиля.
2. Полностью обесточить машину.
3. Отключить контактную группу питания агрегата.
4. Используя отвертку выкрутить крепежный винт релейного переключателя и демонтировать его с машины.

Блоки предохранителей и реле указанного автомобиля сконструированы с учетом предельной надежности и достаточного комфорта при обслуживании.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Рассмотрены автомобили Опель Астра J 2009, 2010, 2011, 2012, 2013, 2014 года выпуска

Где расположены предохранители и реле опель астра j

Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны, в моторном отсеке рядом с аккумуляторной батареей и под панелью приборов с левой стороны.

Монтажный блок предохранителей и реле под капотом Опель Астра J

Монтажный блок расположен возле АКБ.

Описание реле:
К1 – запасное реле
К2 – реле стартера
К3 – реле трансмиссии
К4 – Реле обогревателя заднего стекла
К5 – Реле насоса омывателя блок -фар
К6 – Реле левой лампы дневного света фар, ближнего света фар
К7 – Реле топливного насоса
К8 – Реле правой лампы дневного света фар
К9 – Реле топливного подогревателя (дизельный двигатель)
К10 – запасное реле
К11 – Реле низкой скорости вентилятора охлаждения
К12 – Реле высокой скорости вентилятора охлаждения
К13 – Реле средней скорости вентилятора охлаждения 1
К14 – Главное реле зажигания

Описание не обслуживаемых реле, расположенных внитури монтажного блока:
КR3 – Реле звукового сигнала
КR6 – Реле насоса омывателя заднего стекла
КR7 – Реле стеклоочистителя заднего стекла
КR11 – Реле насоса омывателя лобового стекла
КR29 – Реле муфты компрессора кондиционера воздуха
КR46 – Реле передних противотуманных фар
КR48 – Реле дальнего света фар
КR94 –Реле привода отпирания топливозаправочного лючка
КR95A – Реле разблокировки замка задней двери багажного отделения

Таблица цепей, защищенных плавкими предохранителями в моторном отсеке Opel Astra J

Монтажный блок предохранителей, плавких вставок и реле в багажнике Опель Астра J

В багажнике автомобиля монтажный блок расположен на левой боковине за крышкой. Для доступа нужно снять крышку.

Описание реле:
К1 – Реле зажигания 0
К2 – Реле зажигания 1
К3 – Реле замка двери
К4 – Не используется

Таблица цепей, защищенных плавкими предохранителями в багажнике Opel Astra J

Монтажный блок предохранителей в салоне Опель Астра J

Монтажный блок в салоне расположен под панелью со стороны водителя под вещевым ящиком.

Таблица цепей, защищенных плавкими предохранителями в салоне Opel Astra J

Рассмотрены автомобили Opel /Vauxhall Astra H, Opel Astra H GTC 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска. Двигатели 1.2, 1.3, 1.4, 1.6, 1.7, 1.8, 1.9,  2.0. Бензин, дизель. Рестайлинг, дорестайлинг. Так же вы узнаете где находятся предохранители, в особенности предохранитель бензонасоса (топливный насос), предохранители прикуривателя, сигнала, печки (отопитель), ближнего света фар, омывателя лобового стекла, габаритов, сигнала, вентилятора, генератора, и.т.д.

Opel Astra H универсал, хэтчбэк, седан.

Предохранитель прикуривателя расположен в блоке предохранителей в моторном отсеке под номером 36(15А), ((с многофункциональным блоком управления в грузовом отсеке — with rear electrical centre (REC))

Предохранитель прикуривателя расположен в блоке предохранителей в багажном отсеке под номером 29(10А/15А), ((без многофункционального блока управления в грузовом отсеке — without rear electrical centre (REC))

Блок предохранителей в моторном отсеке.

Блок предохранителей №2 в моторном отсеке.

Блок предохранителей в багажнике.

Дополнительные реле вентилятора (радиатор).

Дополнительные предохранители и реле в моторном отсеке.

Пинцет и запасные предохранители.

Снятие монтажного блока расположенного в багажнике.

Блок предохранителей в моторном отсеке.

Где расположен монтажный блок предохранителей и реле.

Под капотом цифра 12.

Для получения доступа, расположенного в моторном отсеке

отожмите два фиксатора и снимите крышку

схема расположения предохранителей и реле.

Расшифровка монтажного блока предохранителей, реле и плавких вставок под капотом

Расположение и назначение реле и предохранителей может отличаться от вашего. Смотрите наличие многофункционального блока управления в грузовом отсеке — rear electrical centre (REC), а также год выпуска и комплектацию автомобиля.

Блок предохранителей №2 в моторном отсеке.

схема расположения предохранителей в блоке.

Блок предохранителей в багажнике.

Для доступа к предохранителям и реле расположенным в багажном отделении необходимо повернуть на 90º два фиксатора крышки и откинуть ее вниз.

схема расположения предохранителей и реле в блоке тип 1 (Модуль REC (Rear Electrical Center))

Блок предохранителей и реле в багажном отсеке (тип 2).

схема расположения реле и предохранителей в блоке.

Дополнительные реле вентилятора (радиатор).

R1 — вентилятор радиатора

R2 — вентилятор радиатора

Дополнительные предохранители и реле в моторном отсеке.

Предохранитель FA1
воздуходувка
Вспомогательная система отопления
1,0 А
Предохранитель FA2
Вспомогательная система отопления
20,0 А
Предохранитель FA3
Вспомогательная система отопления
Приемник дистанционного управления для дополнительного жидкостного отопителя
1,0 А
Предохранитель FA4
Дополнительный блок предохранителей и реле в моторном отсеке, предохранители FA1 — FA3
или не используется
30,0 А
Реле R16
воздуходувка
Вспомогательная система отопления
Реле R83
Вспомогательная система отопления
Реле деактивации охранной сигнализации

В монтажном блоке багажника расположены пинцет А и запасные предохранители Б

Снятие монтажного блока расположенного в багажнике.

Снимите облицовку левой боковины

Отсоедините от монтажного блока три колодки жгутов проводов в его задней части

Одну колодку в передней части

Для чего, нажав на стопоры, поднимите фиксаторы колодок и отсоедините их

Запомните или запишите расположение колодок

Сожмите фиксатор и отсоедините колодку от монтажного блока в его нижней части

Двумя отвертками разожмитефиксаторы колодки жгута проводов в верхней части блока

и отсоедините колодку от блока

Отверните гайку крепления блока к корпусу и поднимите блок настолько, насколько позволяет овальное отверствие в его корпусе

чтобы вывести фиксаторы блока из зацепления с краем окна в боковине кузова

Далее снимаем блок

Снятие монтажного блока в моторном отсеке opel astra h

Отсоедините от держателя на корпусе верхней платы монтажного блока колодку жгутов проводов и отведите ее в сторону

Снимите дополнительную крышку, преодолевая сопротивление ее фиксаторов

Чтобы не повредить предохранители извлеките их из гнезд

Отверните гайку крепления шины дополнительного блока к выводу монтажного блока

Выверните три болта

Снимите на плате монтажного блока колодку жгута проводов дополнительного блока предохранителей

Снимите плату, извлекая клеммы, расположенные снизу платы, из колодок жгутов проводов, установленных на основании монтажного блока

для увеличения нажмите на изображении

и разъедините провода

В этой статье мы рассматриваем автомобили Опель Астра H 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска.

Блок предохранителей и реле в моторном отсеке Opel Astra H

Блок предохранителей и реле в моторном отсеке Opel Astra H во всех кузовах универсал, седан, хетчбек расположен в правой части подкапотного пространства возле АКБ.

Описание и назначение предохранителей в моторном отсеке Opel Astra H

Описание и назначение реле в моторном отсеке Opel Astra H

К1 – Реле стартера
К2 – Реле контроллера упавления двигателем ECM, главное реле зажигания (Клемма 15)
К3 – Реле насос омывателей фар
К5 – Реле передннего стеклоочистителя (медленно/быстро)
К6 – Реле передние стеклоочистителя (включение/выключение)
К7 – Насос омывателя фар.
К8 – Реле подогрева топливного фильтра (дизельные модели)
К10 – Реле топливного насоса
К11 – Реле вентилятора системы охлаждения
К12 – Реле вентилятора системы охлаждения
К13 – Вентилятор радиатора
К14 – Обогрев топливного фильтра (Дизель), компрессор кондиционера
К15 – Реле вентиляции салона
К16 – Реле противотуманных фар

Не работает прикуриватель на автомобиле Опель Астра H что делать?

Предохранитель прикуривателя на Astra H — F36 (под капотом), в других вариантах исполнения задействован предохранитель F29(15A) находящийся в блоке багажного отделения. Если при установке предохранитель он сразу сгорает, то требуется устранить короткое замыкание в электропроводке автомобиля.

Не работает бензонасос (топливный насос) Опель Астра H что делать?

Предохранитель топливного насоса(бензонасоса) F24(15A), находится в моторном отсеке. Реле бензонасоса K10

Монтажный блок предохранителей и реле в багажнике Опель Астра Н

Монтажный блок в багажнике автомобиля расположен в левой части автомобиля под обшивкой, для доступа к нему необходимо отвернуть 2 фиксатора. См фото

В этом монтажном блоке размещено всего 3 реле.

Описание и назначение реле в багажнике Opel Astra H

К3 – Обогрев заднего стекла
К1 – Клемма 15
К2 – Клемма 15а

Описание и назначение предохранителей в багажнике Opel Astra H

Opel Astra H все предохранители и реле

Opel Astra H — третье поколение легкового автомобиля компактного класса Опель Астра, выпускался в 2004, 2005, 2006, 2007, 2008, 2009 году как с бензиновыми так и дизельными двигателями. За это время автомобиль прошел рестайлинг. В нашей статье вы найдёте места расположения блоков управления, подробное описание блоков предохранителей и реле Опель Астра h, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания полное руководств по ремонту и обслуживанию опель астра аш.

Назначение элементов в блоках Вашего Opel Astra H может отличаться от представленного и зависит от года выпуска, страны поставки и уровня электронного оснащения.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой.

Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

Фото — схема

В одном из вариантов исполнения за работу прикуривателя отвечает предохранитель номер 36 на 15А. В остальных случаях, смотрите блок в багажном отделении.

Отдельные элементы реле могут находится вне основного блока, например:

• K30A Реле — вентилятор радиатора (FE5, FE6)
• K30B Реле — вентилятор радиатора (FE5, FE6)
• K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
• K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

Блок в багажном отделении

Расположен за левой обшивкой салона.

Вариант 1

• K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
• K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
• K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

За работу прикуривателя отвечает предохранитель номер 29 на 15А, а за дополнительные розетки 30 на 10А.

Вариант 2

Руководство Opel Astra H

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесль.

Предохранители и реле Opel Astra H

Стандартные предохранители Опель Астра H имеют аналогичное назначение и принцип действия, что и аналоги, монтируемые на других машинах. Здесь также присутствует монтажный блок в салоне и под капотом.

В отличие от конкурентов, здесь нет разницы к конструкции. Будь то купе, седан или хэтчбек. Не отличаются предохранители в версии универсал. Главная разница присутствует в иных комплектациях. Автомобили с бензиновыми силовыми установками или дизелями различаются по типу устанавливаемых блоков.

Ниже приведена информация об их цели предназначения.

Предохранители в салоне

Благодаря интересному решению получилось облегчить доступ к панели во время обслуживания. Также перенос минимизировал количество проводов под приборкой.

Здесь сосредоточены основные предохранители, отвечающие за оборудование не связанное с обслуживанием или работой силовой установки.

Блок под капотом

Устанавливается с левой стороны и расположен возле стакана. Нахождение у стойки позволило облегчить доступ пользователя к плавким вставкам и реле. Для упрощения конструкции отдельно выделено место под силовые предохранители с высоким номиналом. Технологическое решение имеет простое объяснение – силовые магистрали имеют свойство нагреваться, что повышает температуру в блоке.

Указанный модуль содержит основные элементы, отвечающие за питание электронных систем мотора. Также имеются вставки, контролирующие работу вспомогательных агрегатов.

Распиновка блока предохранителей

Найти в сервисном руководстве или технической документации схемы распиновки и подключения элементов невозможно. Здесь есть только части рисунков электрооборудования указанными плавкими элементами и реле. Составить из них целую картину не получится – готовый вариант выйдет слишком большой.
